模板工程

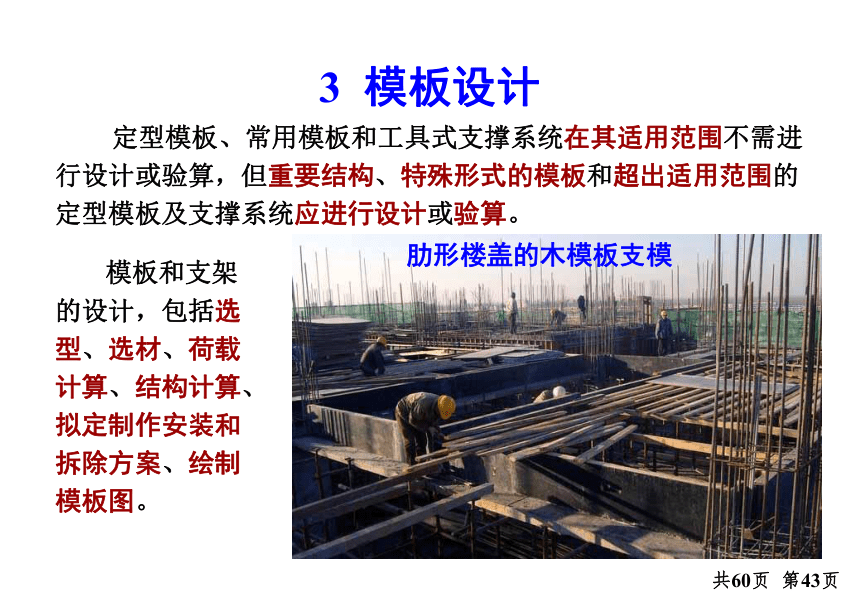

3 模板设计
定型模板、常用模板和工具式支撑系统在其适用范围不需进行设计或验算，但重要结构、特殊形式的模板和超出适用范围的定型模板及支撑系统应进行设计或验算。
模板和支架的设计，包括选型、选材、荷载计算、结构计算、拟定制作安装和拆除方案、绘制模板图。
肋形楼盖的木模板支模
共60页 第43页

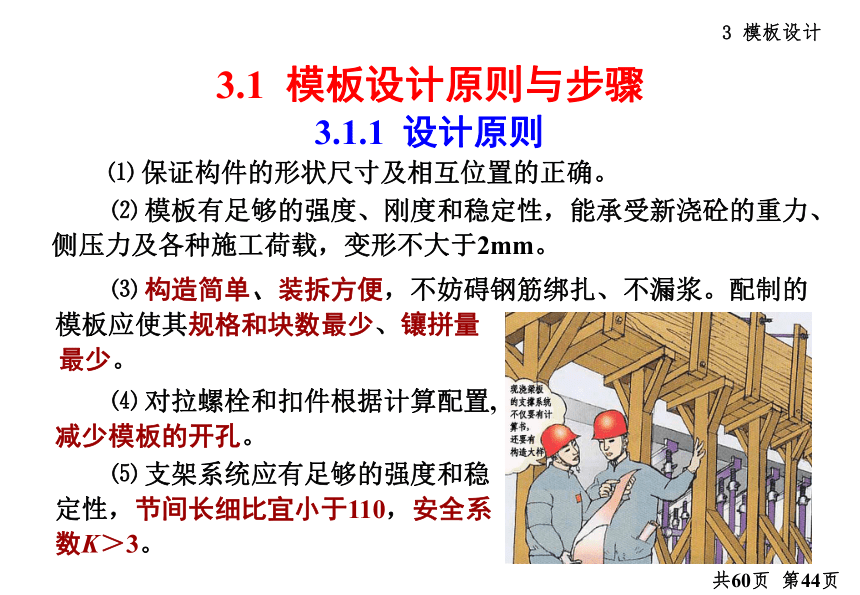

3.1 模板设计原则与步骤
⑴ 保证构件的形状尺寸及相互位置的正确。
⑵ 模板有足够的强度、刚度和稳定性，能承受新浇砼的重力、侧压力及各种施工荷载，变形不大于2mm。
3.1.1 设计原则
3 模板设计
共60页 第44页
⑶ 构造简单、装拆方便，不妨碍钢筋绑扎、不漏浆。配制的模板应使其规格和块数最少、镶拼量
最少。
⑷ 对拉螺栓和扣件根据计算配置,减少模板的开孔。
⑸ 支架系统应有足够的强度和稳定性，节间长细比宜小于110，安全系数K＞3。
3.1.2 设计步骤
⑴ 划分施工段，确定流水作业顺序和流水工期，明确配置模板的数量。
⑵ 确定模板的组装方法及支架搭设方法。
⑶ 按配模数量进行模板组配设计。
⑷ 进行夹箍和支撑件的设计计算和选配工作。
⑸ 明确支撑系统的布置、连接和固定方法。
3.1 模板设计原则与步骤
共60页 第45页
⑹ 确定预埋件、管线的固定及埋设方法，预留孔洞的处理方法。
⑺ 将所需模板、连接件、支撑及架设工具等统计列表，以便于备料。

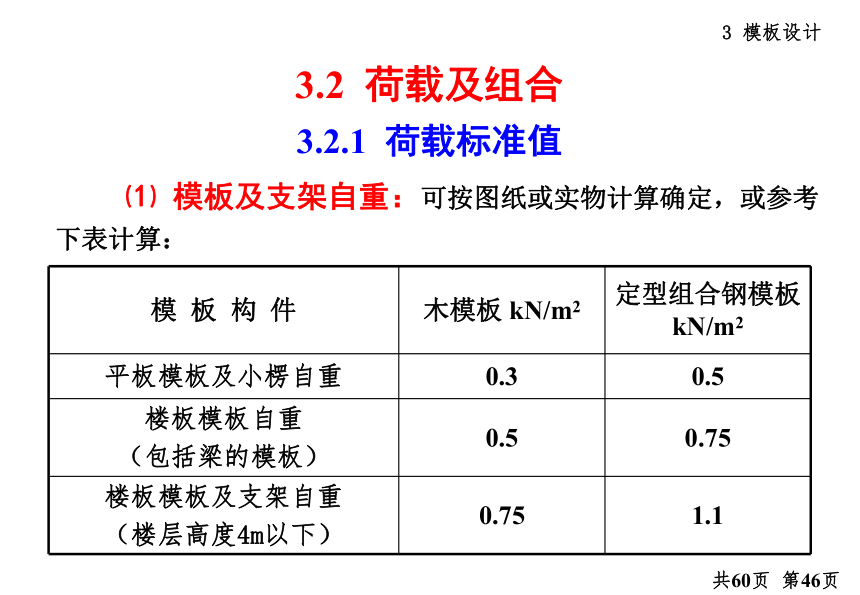

3.2 荷载及组合
　　　⑴ 模板及支架自重：可按图纸或实物计算确定，或参考下表计算：
模 板 构 件 木模板 kN/m2 定型组合钢模板 kN/m2
平板模板及小楞自重 0.3 0.5
楼板模板自重 （包括梁的模板） 0.5 0.75
楼板模板及支架自重 （楼层高度4m以下） 0.75 1.1
3.2.1 荷载标准值
3 模板设计
共60页 第46页

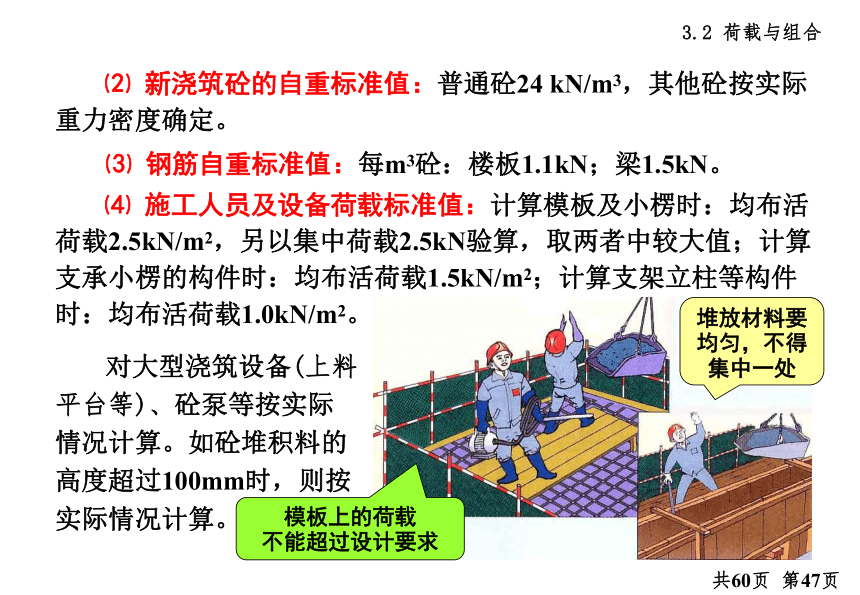

⑵ 新浇筑砼的自重标准值：普通砼24 kN/m3，其他砼按实际重力密度确定。
⑷ 施工人员及设备荷载标准值：计算模板及小楞时：均布活荷载2.5kN/m2，另以集中荷载2.5kN验算，取两者中较大值；计算支承小楞的构件时：均布活荷载1.5kN/m2；计算支架立柱等构件时：均布活荷载1.0kN/m2。
⑶ 钢筋自重标准值：每m3砼：楼板1.1kN；梁1.5kN。
对大型浇筑设备(上料平台等)、砼泵等按实际情况计算。如砼堆积料的高度超过100mm时，则按实际情况计算。
3.2 荷载与组合
共60页 第47页
堆放材料要均匀，不得集中一处
模板上的荷载
不能超过设计要求

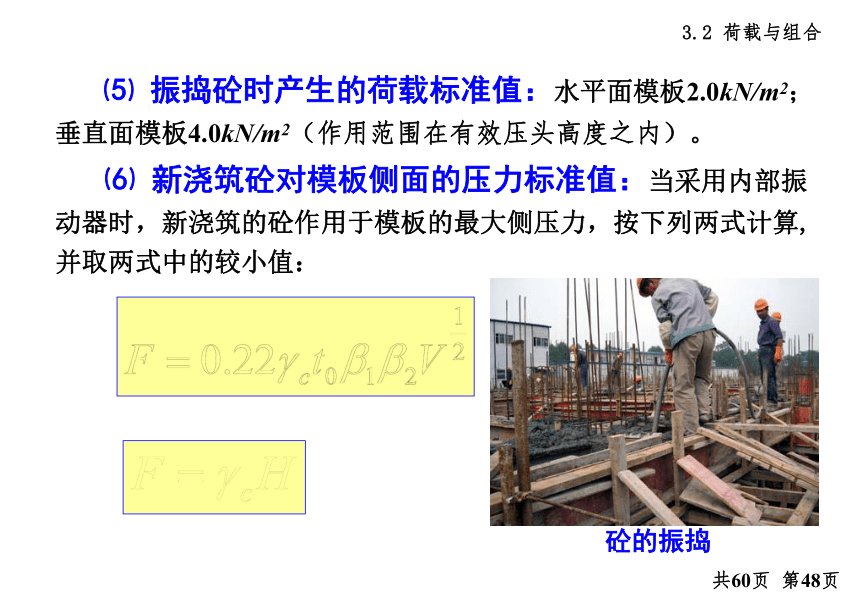

⑸ 振捣砼时产生的荷载标准值：水平面模板2.0kN/m2；垂直面模板4.0kN/m2（作用范围在有效压头高度之内）。
⑹ 新浇筑砼对模板侧面的压力标准值：当采用内部振动器时，新浇筑的砼作用于模板的最大侧压力，按下列两式计算,并取两式中的较小值：
3.2 荷载与组合
共60页 第48页
砼的振捣
向模板中供料方法 水平荷载标准 kN/m2
用溜槽、串筒或由导管输出 2
用容量为<0.2 m3的运输器具倾倒 2
用容量为0.2 ~0.8m3的运输器具倾倒 4
用容量为>0.8m3的运输器具倾倒 6
　　 ⑺ 倾倒砼时产生的荷载标准值
　　 倾倒砼时对垂直面模板产生的水平荷载标准值，按下表采用。
注：作用范围在有效压头高度以内
3.2 荷载与组合
砼吊斗下料
共60页 第49页
项次 荷 载 类 别 γi
1 模板及支架自重 1.2
2 新浇筑砼自重 3 钢筋自重 4 施工人员及施工设备荷载 1.4
5 振捣砼时产生的荷载 6 新浇筑砼对模板侧面的压力 1.2
7 倾倒砼时产生的荷载 1.4
⑴ 荷载设计值：计算模板及支架时，应将前述的⑴～⑺项荷载标准值乘以相应的荷载分项系数以求得荷载设计值，荷载分项系数按下表采用。
3.2.2 荷载组合
3.2 荷载与组合
共60页 第50页
模 板 类 别 参与组合的荷载项 计算承载能力 验算刚度 平板和薄壳的模板及支架 1＋2＋3＋4 1＋2＋3
梁和拱模板的底板及支架 1＋2＋3＋5 1＋2＋3
梁、拱、柱（边长≤300mm）、墙（厚≤100mm）的侧面模板 5＋6 6
大体积结构、柱（边长＞300mm）、墙（厚＞100mm）的侧面模板 6＋7 6
⑵ 荷载组合：对不同结构的模板及支架进行计算时，应分别取不同的荷载效应组合，荷载组合的规定见下表：
参与模板及支架荷载效应组合的各项荷载
3.2 荷载与组合
共60页 第51页
3.3 模板设计的有关计算规定
计算钢、木模板及支架时参照相应的设计规范。考虑是临时结构，对于钢模板及支架，其荷载设计值可按0.85折减；木模板及支架(木材含水率小于25%时)，其荷载设计值可按0.9折减。
验算模板及其支架的刚度时，其最大变形值不得超过下列允许值：对结构表面外露的模板，为模板构件计算跨度的1/400；对结构表面隐蔽的模板，为模板构件计算跨度的1/250；对支架的压缩变形值或弹性挠度，为相应的结构计算跨度的1/1000。
支架的立柱或桁架应保持稳定，并用撑拉杆件固定。验算模板及其支架在自重和风荷载作用下的抗倾倒稳定性时，应符合有关的专门规定。
3 模板设计
共60页 第52页
上河国际B区超高支模架坍塌事故
承包商将长沙上河国际商业广场B区中庭钢化玻璃结构顶盖改为砼结构，并安排无支模架搭设资质的工人进行超高支模架的搭设。2008年4月30日12:47，因模板支撑系统失稳，导致约21m高的整个支模系统坍塌，11名工人随屋面及支撑架从高空坠落，其中8人死亡、3人受伤。
施工中的
上河国际商业广场
超高支模架坍塌示意图
共60页 第53页
检查院对承包商（湖南长大建设集团） 、监理（长沙建设工程监理有限公司）、业主方的8名责任人提起公诉，3人涉嫌重大事故责任罪。
坍塌现场照片
高达21m的中庭
共60页 第54页
4 模板的拆除
砼成型并养护一段时间、当强度达到一定要求时，即可拆除模板。模板的拆除日期取决于砼硬化的快慢、模板的用途、结构的性质及环境温度。及时拆模可提高模板周转率、加快工程进度;过早拆模，砼会变形、断裂，甚至造成重大质量事故。现浇结构的模板及支架的拆除，如设计无规定时，应符合下列规定：
第11讲 模板工程
4.1 拆除要求
应在砼强度能保证其表面及棱角不因拆模板而受损坏时，方可拆除；对后张法预应力砼结构构件，侧模宜在预应力张拉前拆除。
4.1.1 侧模
共60页 第55页
底模及支架拆除时的砼强度应符合设计要求，设计无要求时,应在与结构同条件养护的砼试块达到以下规定时方可拆除。
构件类型 构件跨度（m） 达到设计的砼立方体抗压强度标准值的百分率（%）
板 ≤2 ≥50
＞2，≤8 ≥75
＞8 ≥100
梁、柱、壳 ≤8 ≥75
＞8 ≥100
悬臂构件 － ≥100
底模及支架拆除时的砼强度要求
4.1 拆除要求
4.1.2 底模及支架
共60页 第56页
4.2 拆模顺序
应遵循“先支后拆、后支先拆”，“先非承重部位、后承重部位”以及自上而下的原则。
重大复杂模板的拆除，事前应制定拆除方案。
单块组拼的应先拆除钢楞、柱箍和对拉螺栓等连接件、支撑件，从上而下逐步拆除；预组拼的应拆除两个对角的卡件，并临时支撑，再拆除另两个对角的卡件，挂好吊钩，拆除临时支撑，方能脱模起吊。
4 模板的拆除
4.2.1 柱模的拆除
共60页 第57页
单块组拼的在拆除对拉螺栓、大小钢楞和连接件后，从上而下逐步水平拆除；预组拼的应先挂好吊钩，检查所有连接件是否拆除后，方能拆除临时支撑，脱模起吊。
4.2 拆除顺序
组合式钢模板的拆除
竹胶合模板的拆除
4.2.2 墙模的拆除
共60页 第58页
先拆除梁侧模，再拆除楼板底模，最后拆除梁底模。拆除跨度较大的梁下支柱时，应从跨中开始分别拆向两端。
4.2 拆除顺序
多层楼板支柱的拆除：上层楼板正在浇筑砼时，下一层楼板的模板支柱不得拆除，再下一层楼板模板的支柱，仅可拆除一部分；跨度4m及4m以上的梁下均应保留支柱，其间距不得大于3m。
梁模板的拆除
4.2.3 梁 、板模板
与构件同条件下养护的砼试块
共60页 第59页
4.3 拆模注意事项
⑴ 拆模时，操作人员应站在安全处，以免发生安全事故。
⑵ 拆模时应避免用力过猛、过急，严禁用大锤和撬棍硬砸硬撬，以免损坏砼表面或模板。
4 模板的拆除
共60页 第60页
⑶ 拆除的模板及配件应有专人接应传递并分散堆放，不得对楼层形成冲击荷载，严禁高空抛掷。
⑷ 模板及支架清运至指定地点,应及时加以清理、修理，按尺寸和种类分别堆放，以便下次使用。
禁止上下
同时作业
主动避让吊物
