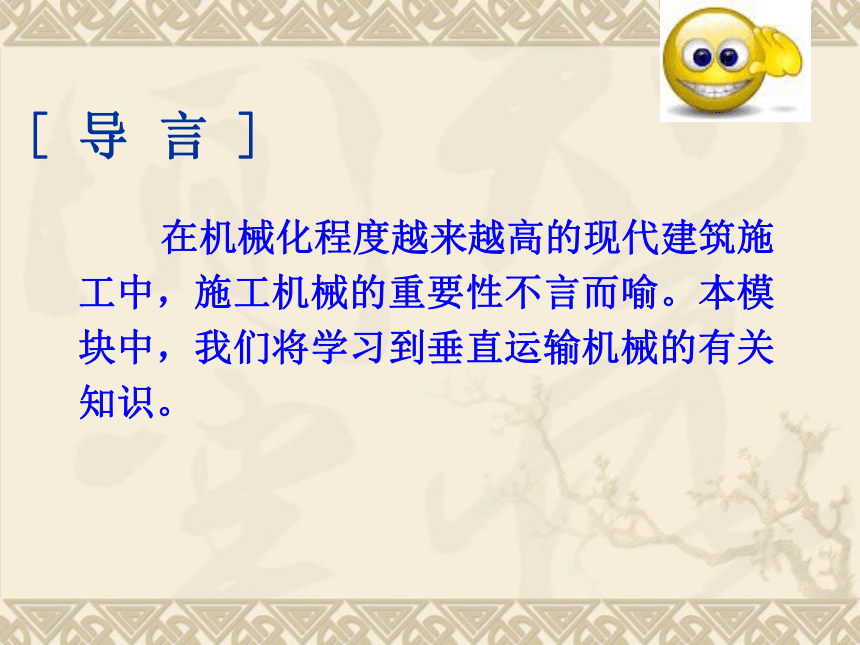

在机械化程度越来越高的现代建筑施工中，施工机械的重要性不言而喻。本模块中，我们将学习到垂直运输机械的有关知识。
[ 导 言 ]

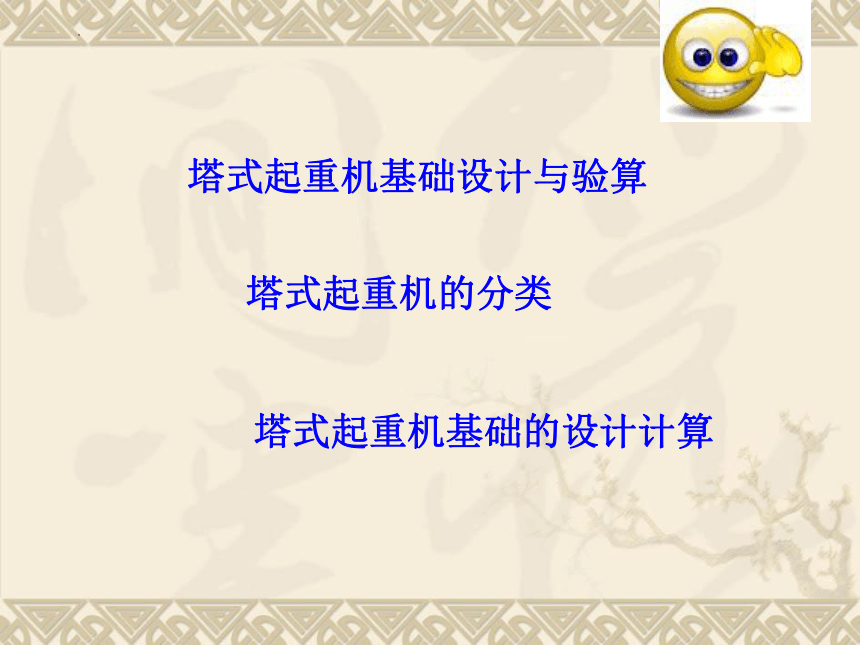

塔式起重机基础设计与验算
塔式起重机的分类
塔式起重机基础的设计计算
本节要求
掌握塔式起重机的分类
掌握塔式起重机构造要求；
掌握塔式起重机基础设计计算步骤；

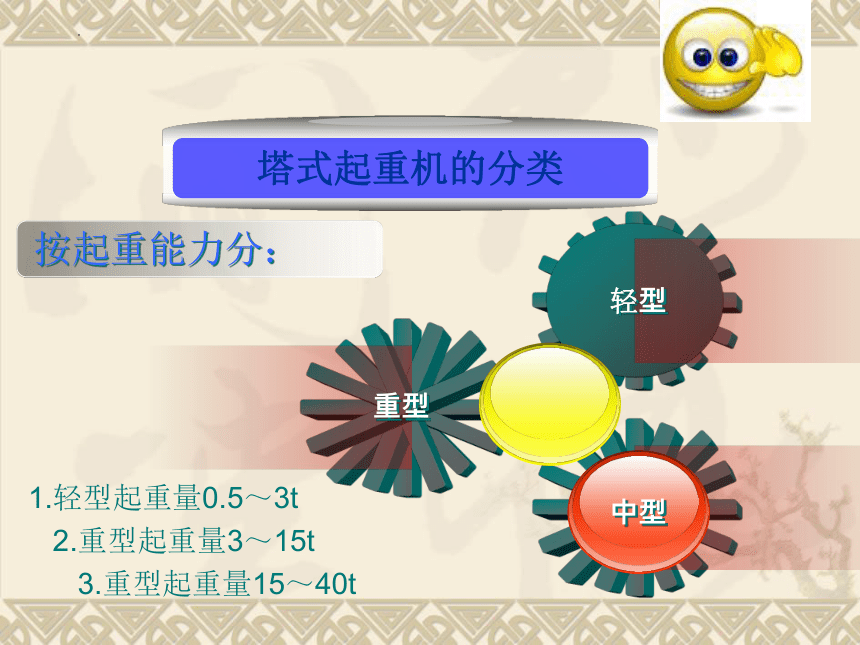

塔式起重机的分类
按起重能力分：
轻型
中型
重型
1.轻型起重量0.5～3t
2.重型起重量3～15t
3.重型起重量15～40t
按塔式起重机塔身加节形式分类：
下加节
上加节
塔身
中加节

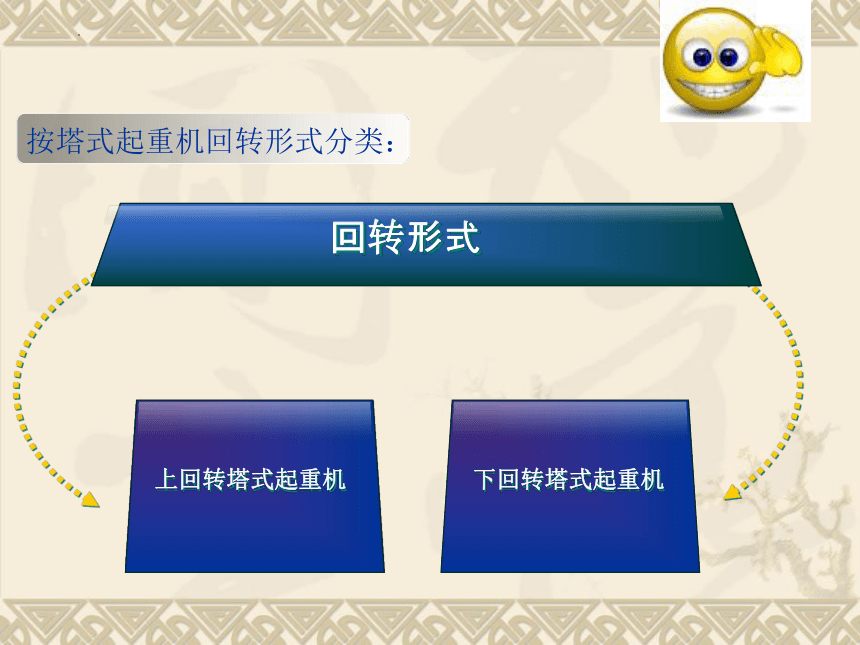

按塔式起重机回转形式分类：
回转形式
上回转塔式起重机
下回转塔式起重机

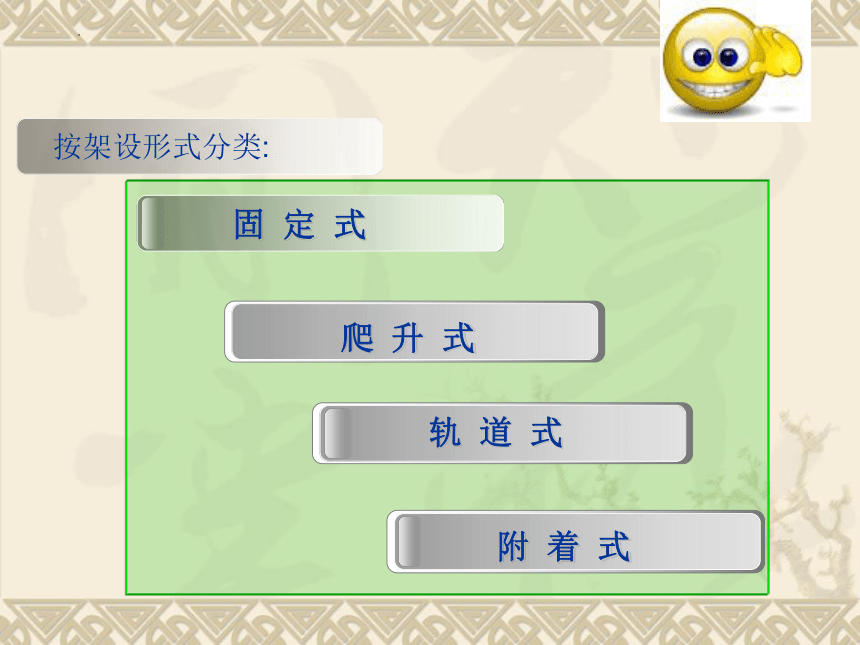

按架设形式分类:
固 定 式
爬 升 式
轨 道 式
附 着 式

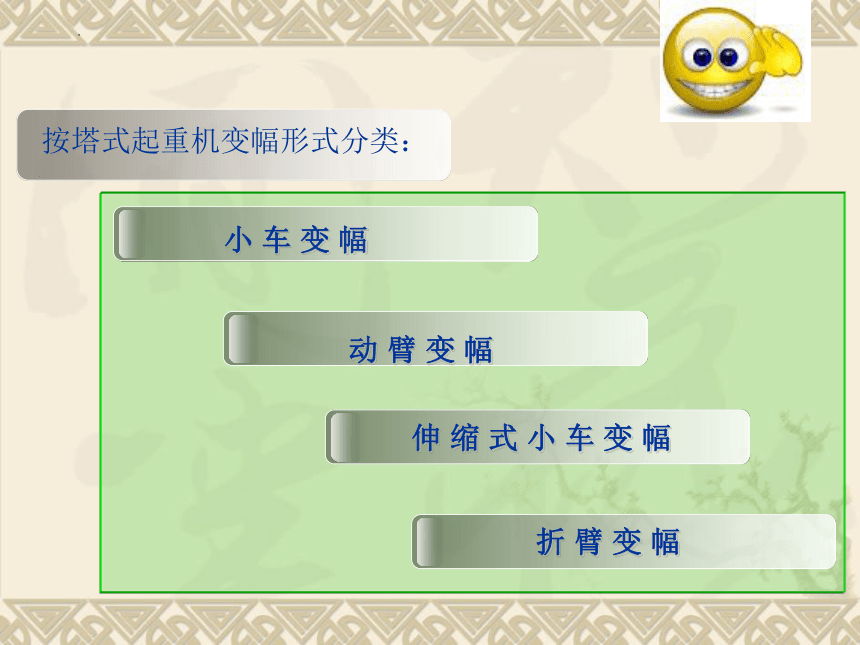

按塔式起重机变幅形式分类：
小 车 变 幅
动 臂 变 幅
伸 缩 式 小 车 变 幅
折 臂 变 幅

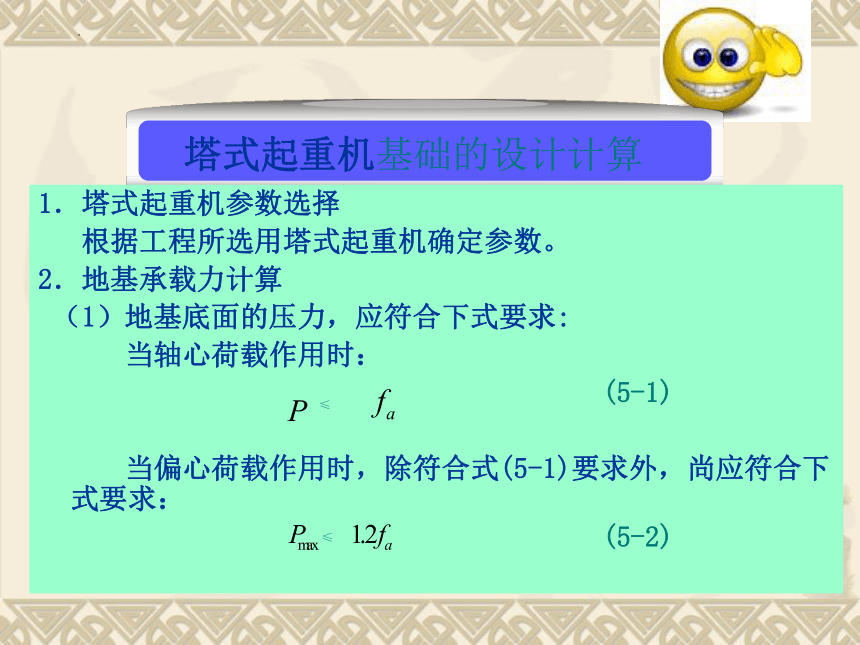

塔式起重机基础的设计计算
1．塔式起重机参数选择
根据工程所选用塔式起重机确定参数。
2．地基承载力计算
（1）地基底面的压力，应符合下式要求:
当轴心荷载作用时：
(5-1)
当偏心荷载作用时，除符合式(5-1)要求外，尚应符合下式要求：
(5-2)
≤
≤
（2）基础底面的压力，按下式确定：
当轴心荷载作用时：
当偏心荷载作用，偏心距e ≤ 时：
当偏心距e> 时， 按下式计算：
a可按下式计算：
3．分离式基础计算
（1）确定基础埋置深度
一般塔机基础埋设深度为1.O～1.5m。
（2）计算基础底部所需面积A:
（3）确定基础高度 需满足抗冲切需要，可近似按下式计算：
h ≥
（4）配筋 一般受力钢筋的最小直径不应小于10mm，主筋间距取l00～200mm；箍筋不小于8mm，间距取l50～200mm；必要时，配筋可近似按公式（5-8）计算:
4．整体式基础计算
除其自身强度需满足规范要求外，尚应满足防止塔式起重机倾覆和地基承载力的要求。
（1）防塔机倾覆验算
为防止塔机倾覆需满足以下条件：
（5-9）
（2）地基承载力验算
整体式钢筋混凝土基础的地基承载力验算按本节式 (5-1)、式(5-2)和式(5-4)或式(5-5)进行。
（3）配筋 同分离式基础。
≤
井架（龙门架）基础设计与验算
井架、龙门架的基本构造
井架（龙门架）基础的设计计算
本节要求
掌握物料提升机的分类；
掌握井架构造要求；
掌握井架基础设计计算步骤；
井架、龙门架的基本构造
物料提升机是建筑施工
现场常用的一种输送物料的垂
直运输设备。它以卷扬机为动
力，以底架、立柱及天梁为架
体，以钢丝绳为传动，以吊笼
（吊篮）为工作装置，在架体
上装设滑轮、导轨、导靴、
吊笼、安全装置等和卷扬机配
套构成完整的垂直运输体系。
物料提升机构造简单，按结构
形式的不同，物料提升机可分
为龙门架式物料提升机和井架
式物料提升机。
井架（龙门架）由架体、提升与传动机构、吊笼（吊篮）、稳定机构、安全保护装置和电气控制系统等组成。
1．架体
架体的主要构件有底架、立柱、导轨和天梁。
导 轨
天 梁
底 架
立 柱
架 体
2．提升与传动机构
（1）卷扬机
（2）滑轮与钢丝绳
（3）导靴
3．吊笼（吊篮）
吊笼（吊篮）是装载物料沿提升机导轨作上下运行的部件。吊笼（吊篮）的两侧应设置高度不小于100cm的安全挡板或挡网。
4．稳定机构
井架（龙门架）的稳定性能主要取决于井架（龙门架）的基础、附墙架、缆风绳及地锚。
稳定机构
基 础
缆风绳
地锚
附墙架
5．安全保护装置
物料提升机的安全保护装置主要包括：安全停靠装置、断绳保护装置、载重量限制装置、上极限限位器、下极限限位器、吊笼安全门、缓冲器和通信信号装置等。
井架（龙门架）基础的设计计算
1．井架参数选择
2．地基承载力计算
由于井架（龙门架）主要承受轴心荷载，故地基承载力应满足下式规定：
3．抗冲切计算
还需满足基础抗冲切要求，可近似按下式计算：
