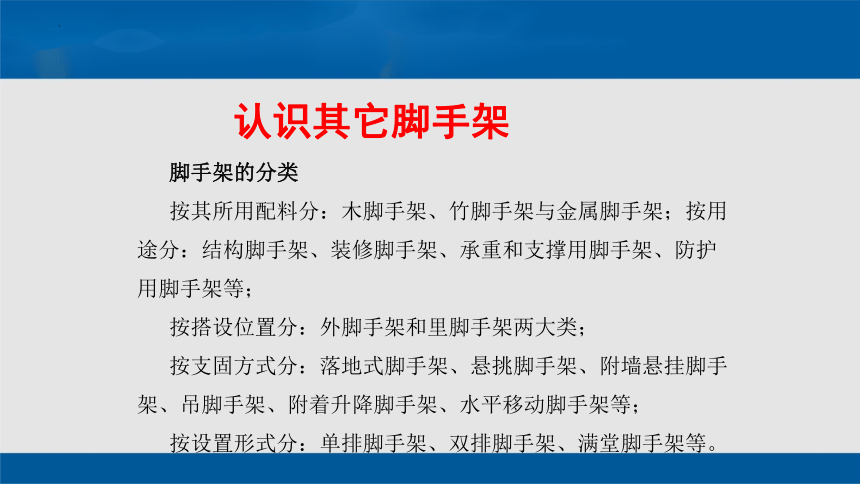

脚手架的分类
按其所用配料分：木脚手架、竹脚手架与金属脚手架；按用途分：结构脚手架、装修脚手架、承重和支撑用脚手架、防护用脚手架等；
按搭设位置分：外脚手架和里脚手架两大类；
按支固方式分：落地式脚手架、悬挑脚手架、附墙悬挂脚手架、吊脚手架、附着升降脚手架、水平移动脚手架等；
按设置形式分：单排脚手架、双排脚手架、满堂脚手架等。
认识其它脚手架
外脚手架种类

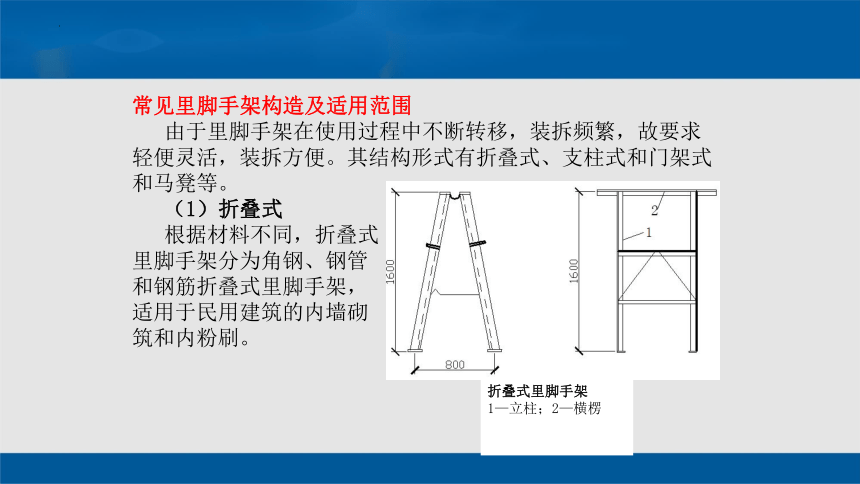

常见里脚手架构造及适用范围
由于里脚手架在使用过程中不断转移，装拆频繁，故要求轻便灵活，装拆方便。其结构形式有折叠式、支柱式和门架式和马凳等。
（1）折叠式
根据材料不同，折叠式
里脚手架分为角钢、钢管
和钢筋折叠式里脚手架，
适用于民用建筑的内墙砌
筑和内粉刷。
折叠式里脚手架
1—立柱；2—横楞
（2）支柱式
支柱式里脚手架由若干支柱和横杆组成，上铺脚手板，适用于砌墙和内粉刷。
（3）门架式
门架式里脚手架由两片A形支架与门架组成。适用于砌墙和粉刷。
套管式支柱里脚手架
1—支脚；2—立管；3—插管；4—销孔
门架式里脚手架
a)A形支架与门架；b)安装示意图
1—立管；2—支脚；3—门架；4—垫板；5—销孔
吊挂式脚手架
吊挂式脚手架是通过特设的支承点，利用吊索悬吊吊架或吊篮进行施工。适用于高层框架和剪力墙结构的外墙砌筑和外墙装饰施工。

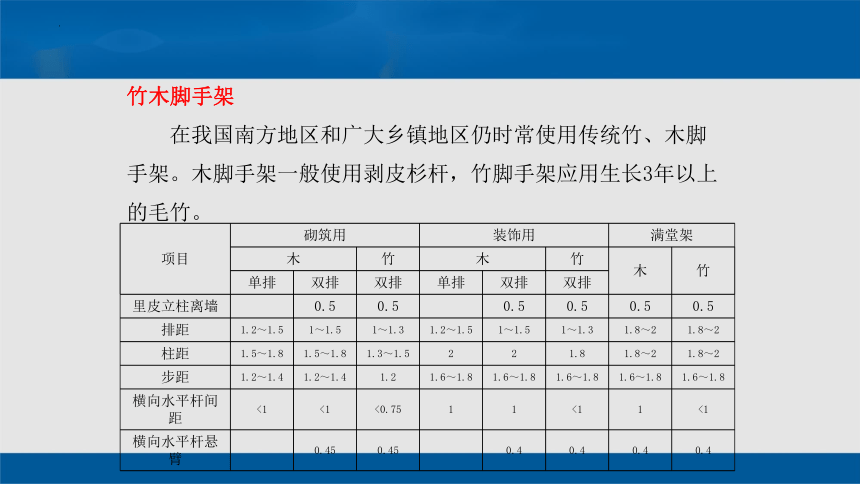

竹木脚手架
在我国南方地区和广大乡镇地区仍时常使用传统竹、木脚手架。木脚手架一般使用剥皮杉杆，竹脚手架应用生长3年以上的毛竹。
项目 砌筑用 装饰用 满堂架
木 竹 木 竹 木 竹
单排 双排 双排 单排 双排 双排
里皮立柱离墙 0.5 0.5 0.5 0.5 0.5 0.5
排距 1.2～1.5 1～1.5 1～1.3 1.2～1.5 1～1.5 1～1.3 1.8～2 1.8～2
柱距 1.5～1.8 1.5～1.8 1.3～1.5 2 2 1.8 1.8～2 1.8～2
步距 1.2～1.4 1.2～1.4 1.2 1.6～1.8 1.6～1.8 1.6～1.8 1.6～1.8 1.6～1.8
横向水平杆间距 <1 <1 <0.75 1 1 <1 1 <1
横向水平杆悬臂 0.45 0.45 0.4 0.4 0.4 0.4
升降脚手架技术简介
升降式脚手架又称为爬架，是沿结构外表面满搭的脚手架，在结构和装修工程施工中应用较为方便。主要包括自升降式、互升降式、整体升降式三种类型。

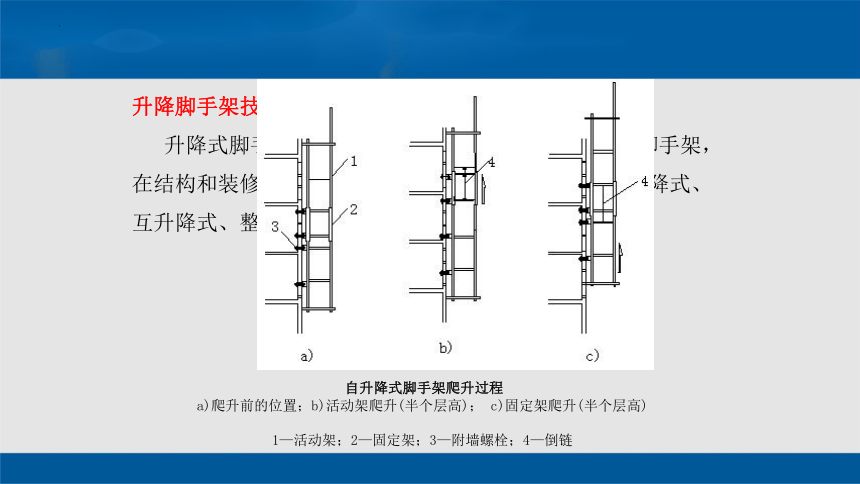

自升降式脚手架爬升过程
a)爬升前的位置；b)活动架爬升(半个层高)； c)固定架爬升(半个层高)
1—活动架；2—固定架；3—附墙螺栓；4—倒链
互升降式脚手架爬升过程
a)第n层作业；b)提升甲单元； c)提升乙单元； d)第n+1层作业
3.整体升降式脚手架
升降脚手架技术简介
整体升降式脚手架
a)立面图；b)侧面图
1—上弦杆；2—下弦杆；3—承力桁架；4—承力架；5—斜撑；6—电动倒链；
7—挑梁；8—倒链；9—花篮螺栓；10—拉杆；11—螺栓
门式脚手架
门式脚手架是目前国际上应用最普通的脚手架之一，不仅可用于外脚手架的，也可用于里脚手架和满堂脚手架。门式脚手架由门式框架、剪刀撑和水平梁架或脚手板构成基本单元。 将基本单元连接起来即构成整片脚手架。
门式钢管脚手架
a)基本单元；b)门式外脚手架
1—门式框架；2—剪刀撑；3—水平梁架；4—螺旋基脚；
5—连接器；6—梯子；7—栏杆；8—脚手板
门型架 交叉拉杆 连接棒
门式脚手架
可调底座 简易底座 可调U型
门式脚手架
锁臂点 栏杆柱 扣墙
门式脚手架主要部件
门式脚手架
门式脚手架的搭设
门式脚手架一般按以下程序搭设：
铺放垫木(板)→拉线、放底座→自一端起立门架并随即装剪刀撑→装水平梁架(或脚手板)→装梯子→需要时，装设通常的纵向水平杆→装设连墙杆→照上述步骤，逐层向上安装→装加强整体刚度的长剪刀撑→装设顶部栏杆。
4.4.5门式脚手架
搭设门型脚手架时，基底必须先平整夯实。外墙脚手架必须通过扣墙管与墙体拉结，并用扣件把钢管和处于相交方向的门架连接起来。
整片脚手架必须适量放置水平加固杆(纵向水平杆)，前三层要每层设置，三层以上则每隔三层设一道。
在架子外侧面设置长剪刀撑。使用连墙管或连墙器将脚手架与建筑物连接。高层脚手架应增加连墙点布设密度。
拆除架子时应自上而下进行，部件拆除顺序与安装顺序相反。
门式脚手架架设超过10层，应加设辅助支撑，一般在高8～11层门式框架之间，宽在5个门式框架之间，加设一组，使部分荷载由墙体承受。
门式钢管脚手架的加固处理
a) 转角用钢管扣紧；b）用附墙管与墙体锚固；c)用钢管与墙撑紧
1—门式脚手架；2—附墙管；3—墙体；4—钢管；5—混凝土板
门式脚手架的加固处理
碗扣式钢管脚手架
碗扣式钢管脚手架又称为多功能碗扣型脚手架。是我国参考国外经验自行研制的一种多功能脚手架，其杆件节点处采用碗扣连接，由于碗扣是固定在钢管上的，构件全部轴向连接，力学性能好，连接可靠，脚手架整体性好，不存在扣件丢失问题。
碗扣接头
a)连接前；b)连接后
1—立杆；2—上碗扣；3—下碗扣；4—限位销；5—横杆；6—横杆接头
