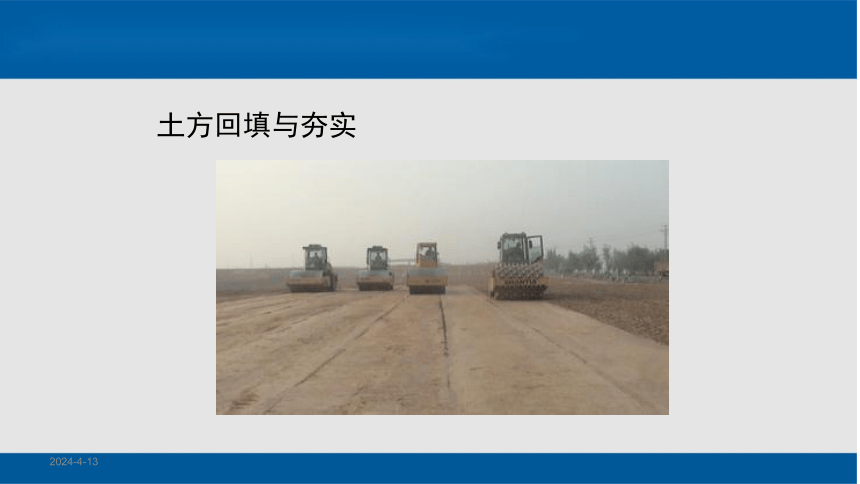

土方回填与夯实
2024/4/12

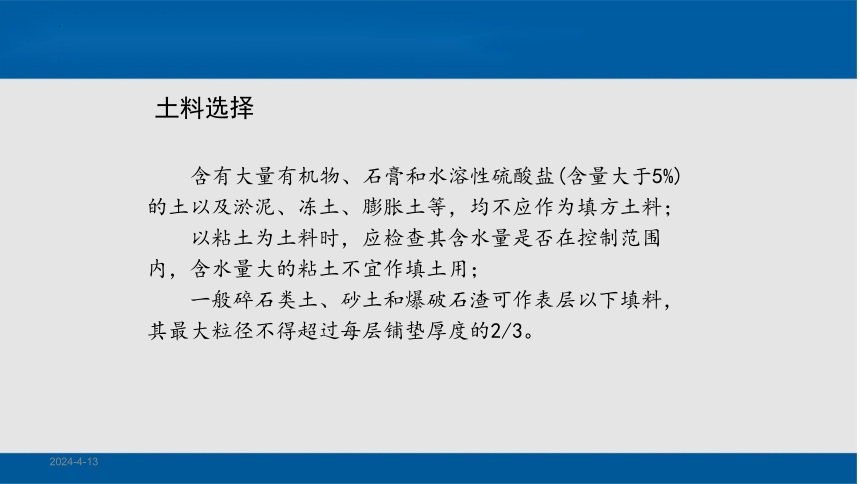

土料选择
含有大量有机物、石膏和水溶性硫酸盐(含量大于5%)的土以及淤泥、冻土、膨胀土等，均不应作为填方土料；
以粘土为土料时，应检查其含水量是否在控制范围内，含水量大的粘土不宜作填土用；
一般碎石类土、砂土和爆破石渣可作表层以下填料，其最大粒径不得超过每层铺垫厚度的2/3。
2024/4/12

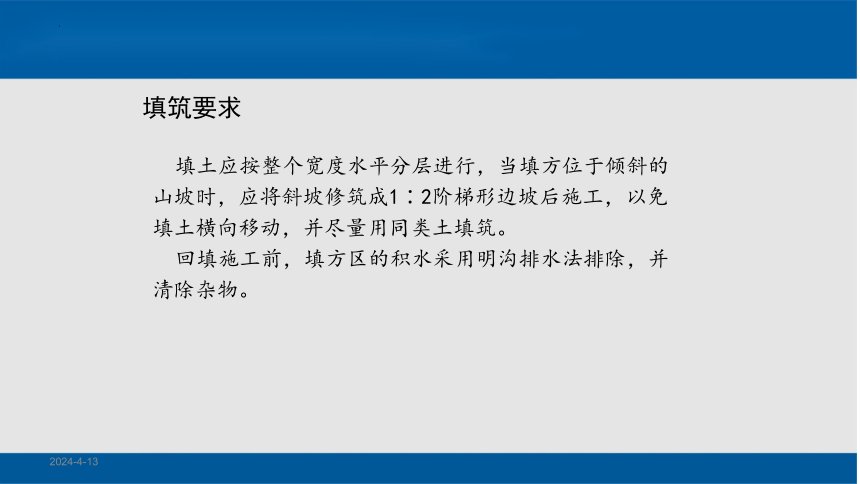

填筑要求
填土应按整个宽度水平分层进行，当填方位于倾斜的山坡时，应将斜坡修筑成1∶2阶梯形边坡后施工，以免填土横向移动，并尽量用同类土填筑。
回填施工前，填方区的积水采用明沟排水法排除，并清除杂物。
2024/4/12
填土压实方法
填土的压实方法一般有碾压、夯实、振动压实等几种。
碾压法是靠沿填筑面滚动的鼓筒或轮子的压力压实填土的，适用于大面积填土工程。碾压机械有平碾(压路机)、羊足碾、振动碾和汽胎碾。碾压机械进行大面积填方碾压，宜采用“薄填、低速、多遍”的方法。
夯实方法是利用夯锤自由下落的冲击力来夯实填土，适用于小面积填土的压实。夯实机械有夯锤、内燃夯土机和蛙式打夯机等。
2024/4/12
影响填土压实质量的因素
填土压实的主要影响因素为压实功、土的含水量以及每层铺土厚度。
填土压实后的密度与压实机械在其上所施加功的关系见图1.33。
2024/4/12
含水量的影响
填土含水量的大小直接影响碾压(或夯实)遍数和质量。
较为干燥的土，由于摩阻力较大，而不易压实；当土具有适当含水量时，土的颗粒之间因水的润滑作用使摩阻力减小，在同样压实功作用下，得到最大的密实度，这时土的含水量称做最佳含水量(图1.34)。
各种土的最佳含水量和最大干密度见表1.7所示。
2024/4/12
2024/4/12
项次 土的种类 变动范围
最佳含水量(%) (质量比) 最大干密度 (g/cm3)
1 砂土 8～12 1.80～1.88
2 粘土 19～23 1.58～1.70
3 粉质粘土 12～15 1.85～1.95
4 粉土 16～22 1.61～1.80
表1.7 土的最佳含水量和最大干密度参考表
2024/4/12
铺土厚度的影响
在压实功作用下，土中的应力随深度增加而逐渐减小(图1.35)，其压实作用也随土层深度的增加而逐渐减小。
各种压实机械的压实影响深度与土的性质和含水量等因素有关。
对于重要填方工程，其达到规定密实度所需的压实遍数、铺土厚度等应根据土质和压实机械在施工现场的压实试验决定。若无试验依据应符合表1.8的规定。
2024/4/12
2024/4/12
压实机具 分层厚度(mm) 每层压实遍数
平碾 250～300 6～8
振动压实机 250～350 3～4
柴油打夯机 200～250 3～4
人工打夯 ＜200 3～4
表1.8 填土施工时的分层厚度及压实遍数
2024/4/12
填土压实的质量检查
填土压实后必须要达到密实度要求，填土密实度以设计规定的控制干密度ρd(或规定的压实系数λ)作为检查标准。
土的控制干密度与最大干密度之比称为压实系数。
土的最大干密度乘以规范规定或设计要求的压实系数，即可计算出填土控制干密度ρd的值。
土的实际干密度可用“环刀法”测定。
填方施工结束后，应检查标高、边坡坡度、压实程度等，检验标准应符合表1.9的规定。
2024/4/12
项 序 检查项目 允许偏差或允许值(mm) 检查方法
桩基 基坑 基槽 场地平整 管沟 地(路)面基 础层
人工 机械
主控 项目 1 标高 -50 ±30 ±50 -50 -50 水准仪
2 分层压实系数 设计要求 按规定方法
一般项目 1 回填土料 设计要求 取样检查或直观鉴别
2 分层厚度及含水量 设计要求 水准仪及抽样检查
3 表面平整度 20 20 30 20 20 用靠尺或水准仪
