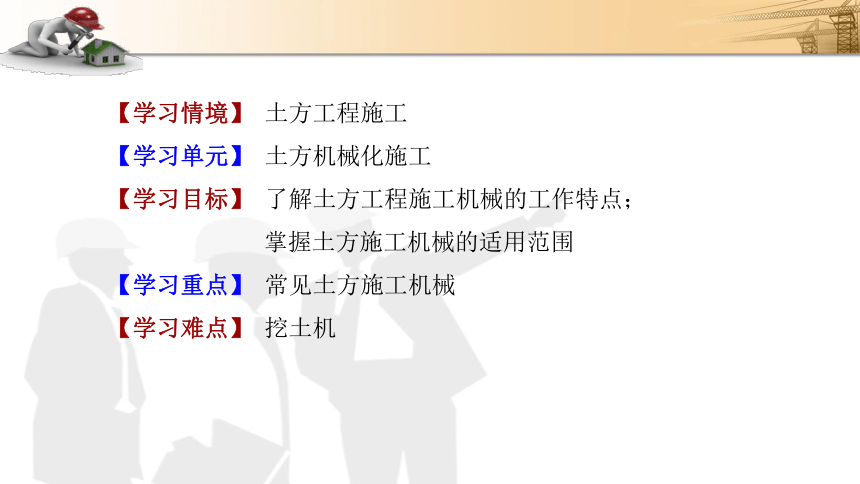

【学习情境】 土方工程施工
【学习单元】 土方机械化施工
【学习目标】 了解土方工程施工机械的工作特点；
掌握土方施工机械的适用范围
【学习重点】 常见土方施工机械
【学习难点】 挖土机
土方机械化施工

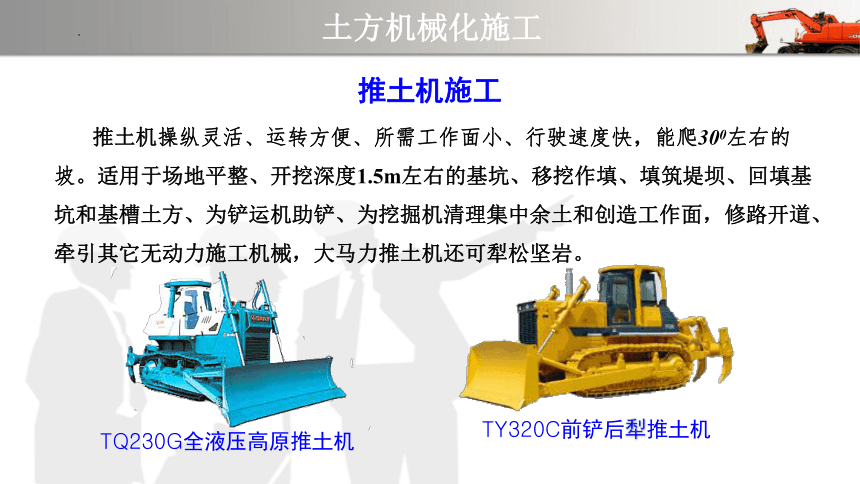

推土机操纵灵活、运转方便、所需工作面小、行驶速度快，能爬300左右的坡。适用于场地平整、开挖深度1.5m左右的基坑、移挖作填、填筑堤坝、回填基坑和基槽土方、为铲运机助铲、为挖掘机清理集中余土和创造工作面，修路开道、牵引其它无动力施工机械，大马力推土机还可犁松坚岩。
推土机施工
TQ230G全液压高原推土机
TY320C前铲后犁推土机

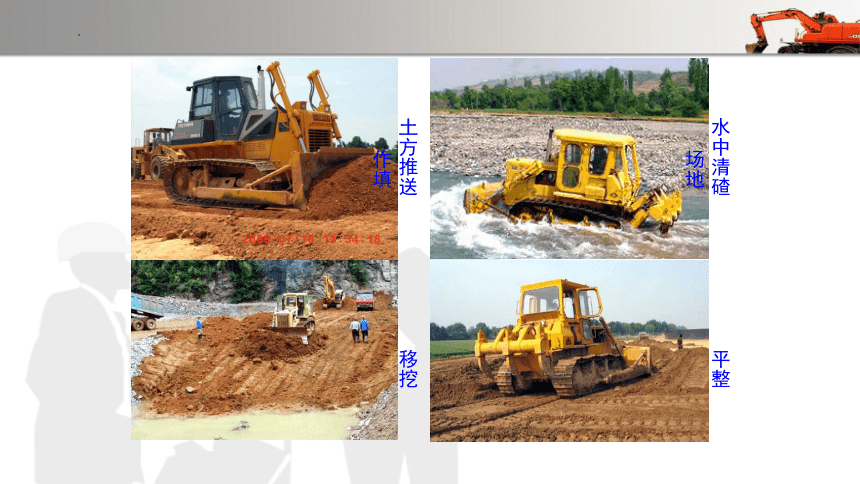

水中清碴 平整场地
土方推送 移挖作填
提高推土机生产效率的方法

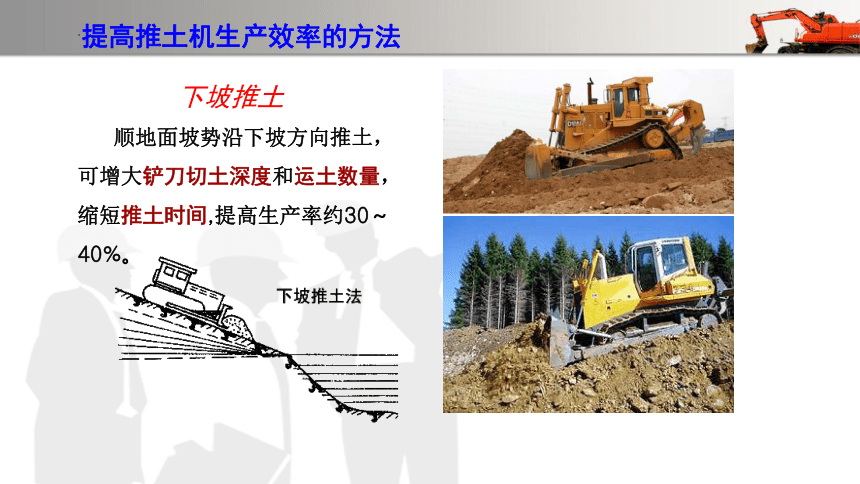

下坡推土
顺地面坡势沿下坡方向推土，可增大铲刀切土深度和运土数量，缩短推土时间,提高生产率约30～40%。

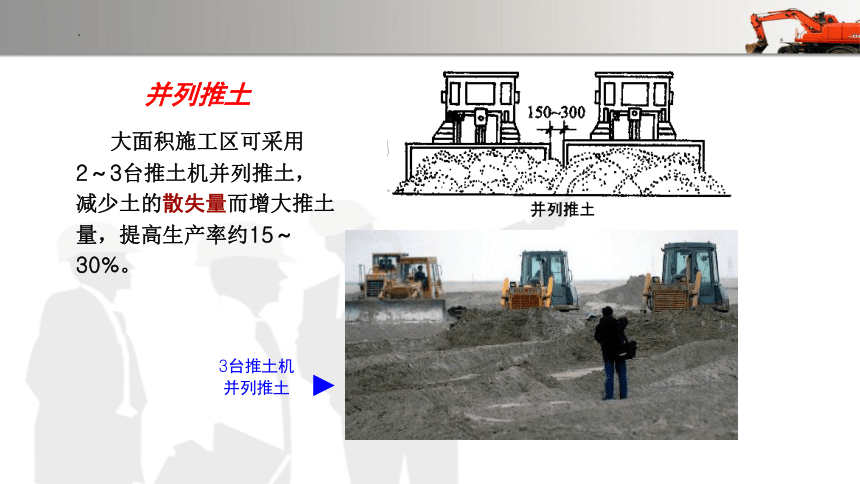

并列推土
大面积施工区可采用2～3台推土机并列推土，减少土的散失量而增大推土量，提高生产率约15～30%。
3台推土机
并列推土

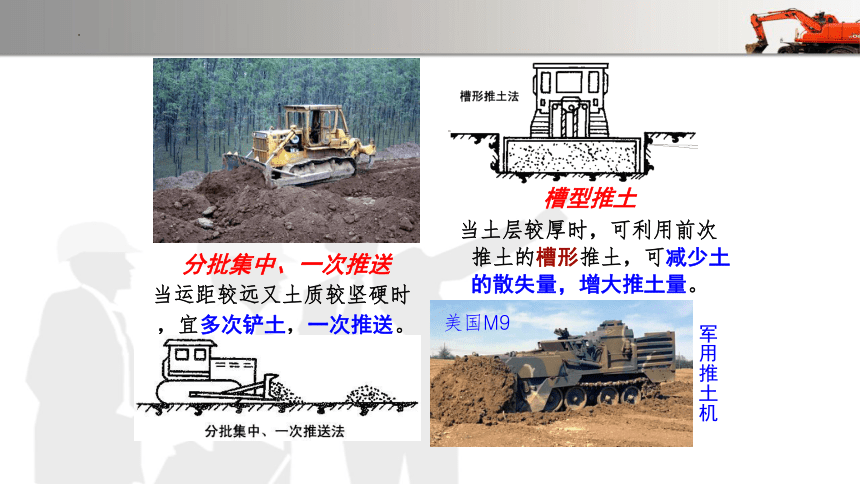

分批集中、一次推送
当运距较远又土质较坚硬时，宜多次铲土，一次推送。
槽型推土
当土层较厚时，可利用前次推土的槽形推土，可减少土的散失量，增大推土量。
军用推土机
美国M9

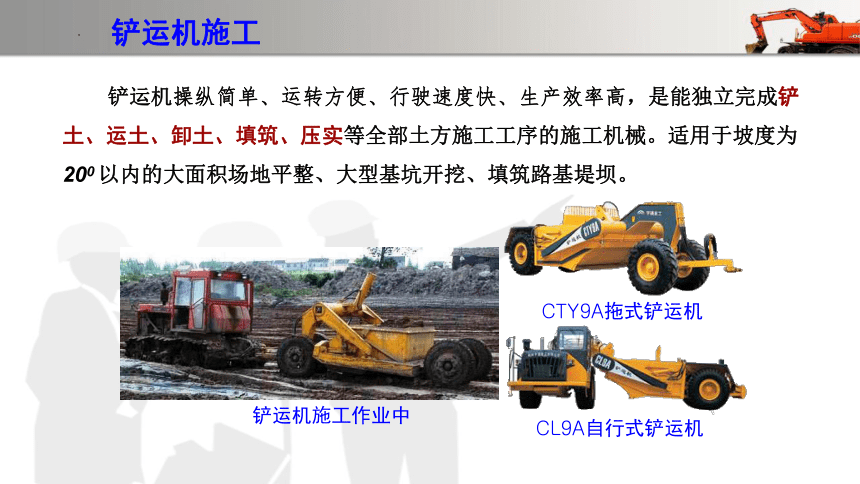

铲运机操纵简单、运转方便、行驶速度快、生产效率高，是能独立完成铲土、运土、卸土、填筑、压实等全部土方施工工序的施工机械。适用于坡度为200 以内的大面积场地平整、大型基坑开挖、填筑路基堤坝。
铲运机施工
CL9A自行式铲运机
CTY9A拖式铲运机
铲运机施工作业中

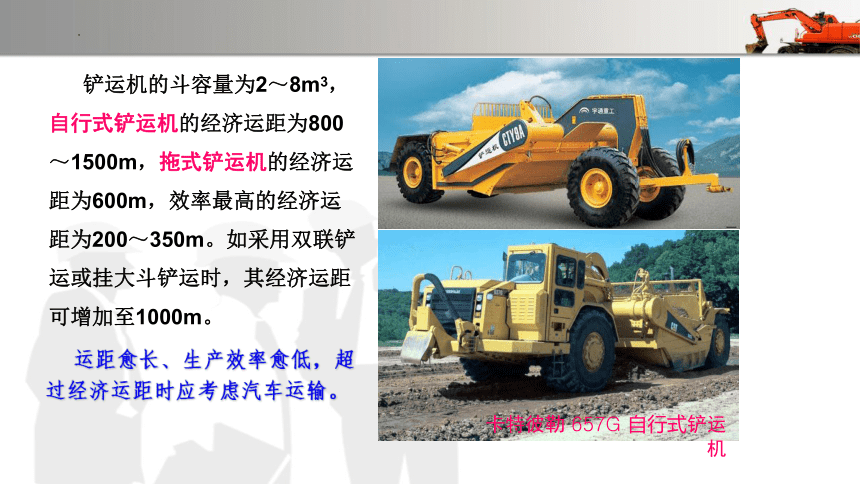

铲运机的斗容量为2～8m3，自行式铲运机的经济运距为800～1500m，拖式铲运机的经济运距为600m，效率最高的经济运距为200～350m。如采用双联铲运或挂大斗铲运时，其经济运距可增加至1000m。
卡特彼勒 657G 自行式铲运机
运距愈长、生产效率愈低，超过经济运距时应考虑汽车运输。

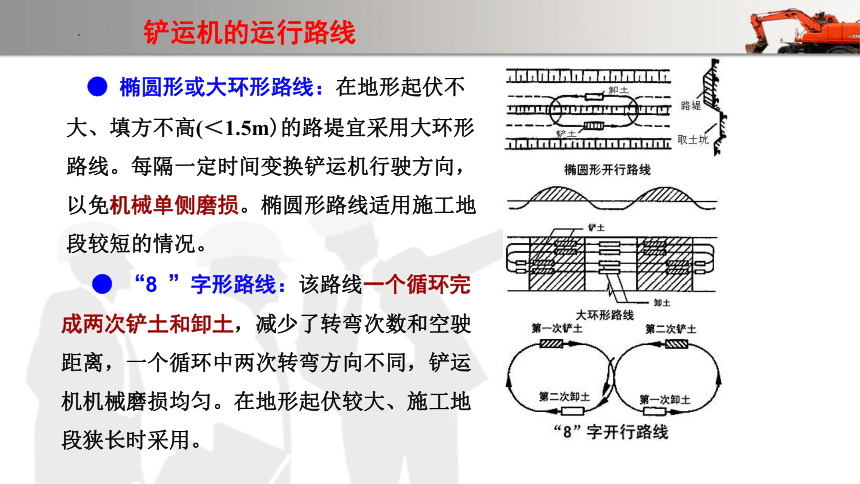

铲运机的运行路线
● 椭圆形或大环形路线：在地形起伏不大、填方不高(＜1.5m)的路堤宜采用大环形路线。每隔一定时间变换铲运机行驶方向，以免机械单侧磨损。椭圆形路线适用施工地段较短的情况。
● “8 ”字形路线：该路线一个循环完成两次铲土和卸土，减少了转弯次数和空驶距离，一个循环中两次转弯方向不同，铲运机机械磨损均匀。在地形起伏较大、施工地段狭长时采用。
提高铲运机生产效率的方法
下坡铲土
利用机械重力的水平分力来加大切土深度并缩短铲土时间。
推土机助铲
在较坚硬的土层中用推土机助铲，可加大铲刀切削力、切土深度和铲土速度。助铲间隙可兼作松土、平整工作。
● 挖近填远、挖远填近：挖土先从距离填土区最近一端开始，由近而远；填土则从距挖土区最远一端开始，由远而近。既可使铲运机始终在合理的经济运距内工作，又可创造下坡铲土的条件。
● 双联铲运法：拖式铲运机的动力有富余时，可在拖拉机后串连两个铲斗进行双联铲运。对坚硬土层，可先铲满一个斗，再铲另一个斗，即“双联单铲”；对松软土层，可两个斗同时铲土，即“双联双铲”。
● 跨铲法：在较坚硬的地段挖土时可采取预留土埂、间隔铲土的方法。可缩短铲土时间和减少向外撒土,提高效率。
● 波浪式铲土法：铲土开始时，铲刀以最大深度切入土中，随着负荷增加、车速降低，相应减小切土深度，依次反复进行，直至铲斗装满为止，适用于较硬土层。
● 挂大斗铲运：在土质松软地区，可改挂大型土斗，充分利用拖拉机的牵引力提高工效。
卡特彼勒 657G 铲运机
657G铲运机斗容量达85t，是07年的新品，铲斗可上下，内部推板可动，铰链式转向，可前后拖挂 。
挖掘机施工
挖掘机主要用于挖掘基坑、沟槽、清理和平整场地，更换工作装置后还可进行装卸、起重、打桩等其它作业，能一机多用，工效高、经济效果好，是工程建设中的常用机械。
挖掘机按行走方式分为履带式和轮胎式，按工作装置分为正铲、反铲、抓铲、拉铲，斗容量0.1-2.5m3。常用的挖掘机是正铲和反铲挖掘机。
正铲挖掘机
正铲适用于开挖含水量较小的一类土和经爆破的岩石及冻土。主要用于开挖停机面以上的土方，且需与汽车配合完成土方的挖运工作。采用正铲开挖大型基坑，应考虑工作面的大小、形状和开行通道的设置。
邦立CE1000-7正铲挖掘机(四川) 日立EX3600E-6正铲挖掘机
正铲的开挖方式
正向开挖、侧向装土
即挖土机向前进方向挖土，汽车停在侧面装土。
正向开挖、后方装土
挖土机向前进方向挖土，汽车停在后面装土。
此法因挖掘
机卸土时回
转角大、汽
车需倒车开
入，运输不
方便。只适
用于基坑宽
度较小、深
度较大的情
况
此法因挖
掘机卸土
时回转角
小、运输
方便、生
产效率高
而应用较
广
反铲挖掘机
反铲适用于开挖一至三类的砂土或粘土。主要用于开挖停机面以下的土方，一般反铲的最大挖土深度为4～6m，经济合理的挖土深度为3～5m。反铲也需要配备运土汽车进行运输。
带加长臂的反铲挖掘机
反铲的开挖方式
沟端开挖法
即反铲停于沟端，后退挖土，向沟一侧弃土或装汽车运走。
蔺家坝泵站泵站
基坑开挖现场
沟端开挖法
沟侧开挖法
即反铲停于沟侧，沿沟边开挖，它可将土弃于距沟较远的地方，如装车则回转角度较小，但边坡不易控制。
深基坑的
接力开挖
管沟的沟侧开挖
拉铲
拉铲
抓铲
拉铲工作示意图
土方开挖方式与机械选择
1）场地平整
场地平整由土方的开挖、运输、填筑和压实等工序组成。地势较平坦、含水量适中的大面积平整场地，选用铲运机较适宜；地形起伏较大，挖方、填方量大且集中的平整场地，运距在1 000 m以上时，可选择正铲挖土机配合自卸车进行挖土、运土，在填方区配备推土机平整及压路机碾压施工；挖填方高度不大，运距在100 m以内时，采用推土机施工，灵活且经济。
2）基坑开挖
单个基坑和中小型基础基坑多采用抓铲挖土机和反铲挖土机开挖。抓铲挖土机适用于Ⅰ、Ⅱ类土质和较深的基坑；反铲挖土机适于Ⅲ类以下土质，深度在4 m以内的基坑。
3）基槽、管沟开挖
在地面上开挖具有一定截面、长度的基槽或沟槽，挖大型厂房的柱列基础和管沟，宜采用反铲挖土机挖土；如果水中取土或开挖土质为淤泥且坑底较深，则可选择抓铲挖土机挖土；如果土质干燥，槽底开挖不深，基槽长30 m以上，可采用推土机或铲运机施工。
4）整片开挖
若基坑较浅，开挖面积大且基坑土干燥，则可采用正铲挖土机开挖；若基坑内土体潮湿且含水量较大，则采用拉铲或反铲挖土机作业。
5）柱基础基坑、条形基础基槽开挖
对于独立柱基础的基坑及小截面条形基础基槽，可采用小型液压轮胎式反铲挖土机配以翻斗车来完成浅基坑（槽）的挖掘和运土。
