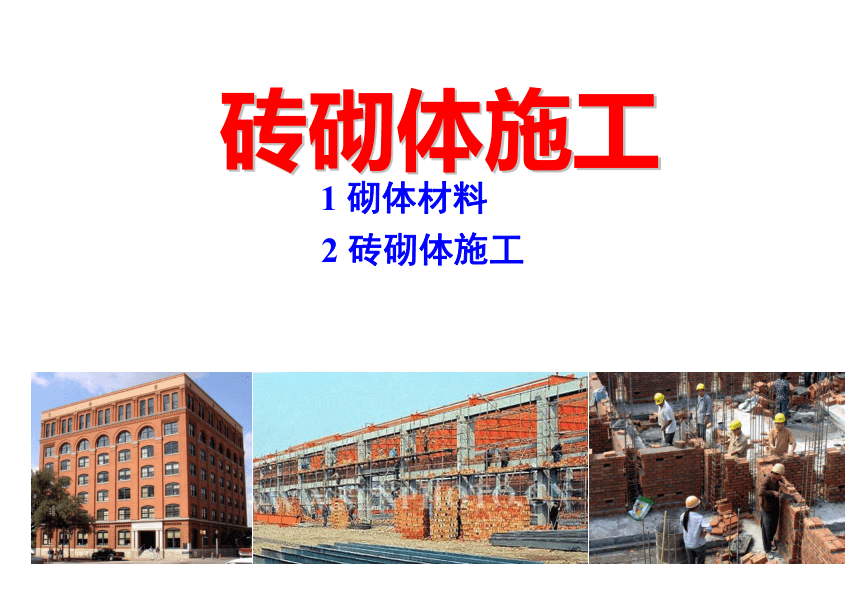

砖砌体施工
1 砌体材料
2 砖砌体施工

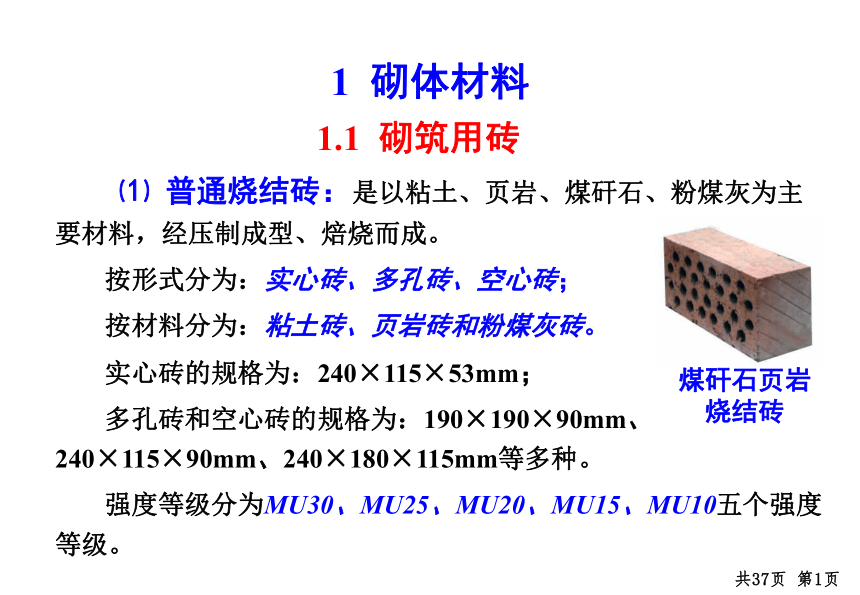

1 砌体材料
⑴ 普通烧结砖：是以粘土、页岩、煤矸石、粉煤灰为主要材料，经压制成型、焙烧而成。
按形式分为：实心砖、多孔砖、空心砖；
按材料分为：粘土砖、页岩砖和粉煤灰砖。
1.1 砌筑用砖
实心砖的规格为：240×115×53mm；
多孔砖和空心砖的规格为：190×190×90mm、240×115×90mm、240×180×115mm等多种。
强度等级分为MU30、MU25、MU20、MU15、MU10五个强度等级。
煤矸石页岩
烧结砖
共37页 第1页

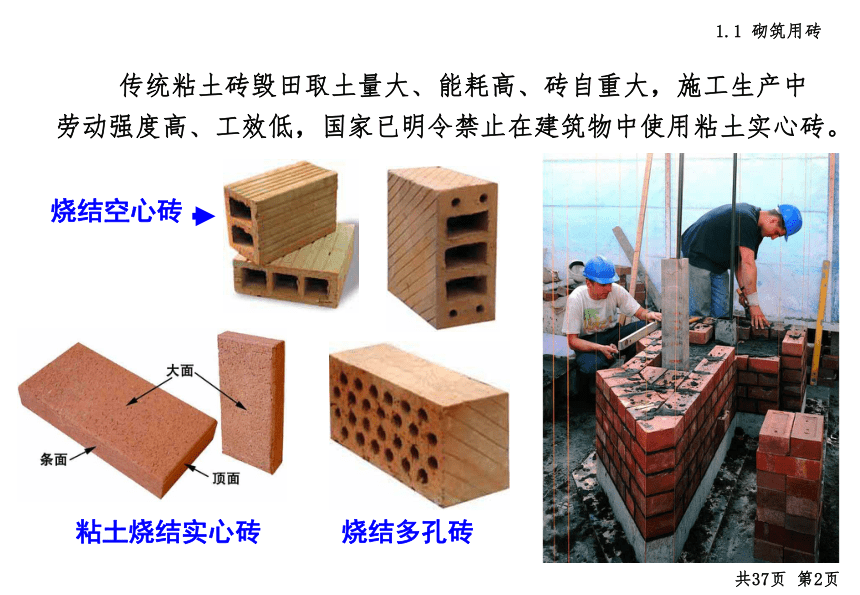

传统粘土砖毁田取土量大、能耗高、砖自重大，施工生产中劳动强度高、工效低，国家已明令禁止在建筑物中使用粘土实心砖。
1.1 砌筑用砖
烧结空心砖
粘土烧结实心砖 烧结多孔砖
共37页 第2页

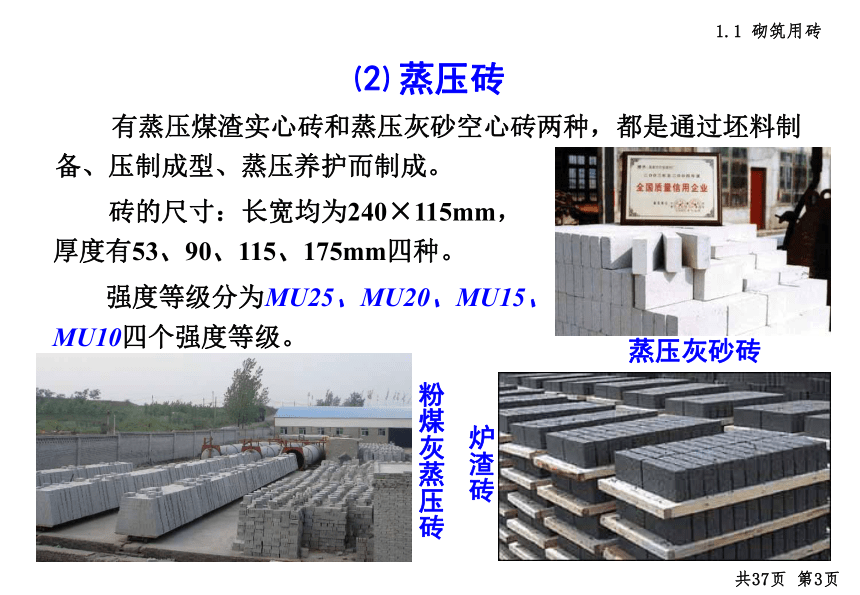

⑵ 蒸压砖
有蒸压煤渣实心砖和蒸压灰砂空心砖两种，都是通过坯料制备、压制成型、蒸压养护而制成。
砖的尺寸：长宽均为240×115mm，厚度有53、90、115、175mm四种。
强度等级分为MU25、MU20、MU15、MU10四个强度等级。
蒸压灰砂砖
粉煤灰蒸压砖
炉渣砖
1.1 砌筑用砖
共37页 第3页
1.2 石 材
分为毛石 和料石 两种。
毛石又可分为乱毛石 和平毛石，乱毛石 是形状不规则的石块，平毛石 是形状虽不规则，但有两个平面大致平行的石块。毛石应呈块状，中部厚度不宜小于150mm。
毛 石 毛石挡土墙
1 砌体材料
共37页 第4页

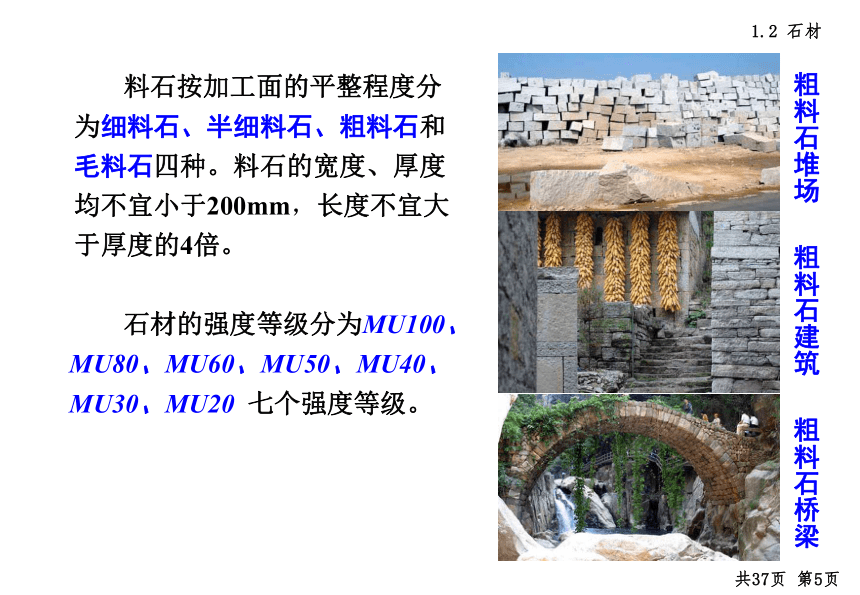

料石按加工面的平整程度分为细料石、半细料石、粗料石和毛料石四种。料石的宽度、厚度均不宜小于200mm，长度不宜大于厚度的4倍。
粗料石堆场 粗料石建筑 粗料石桥梁
1.2 石材
石材的强度等级分为MU100、MU80、MU60、MU50、MU40、MU30、MU20 七个强度等级。
共37页 第5页

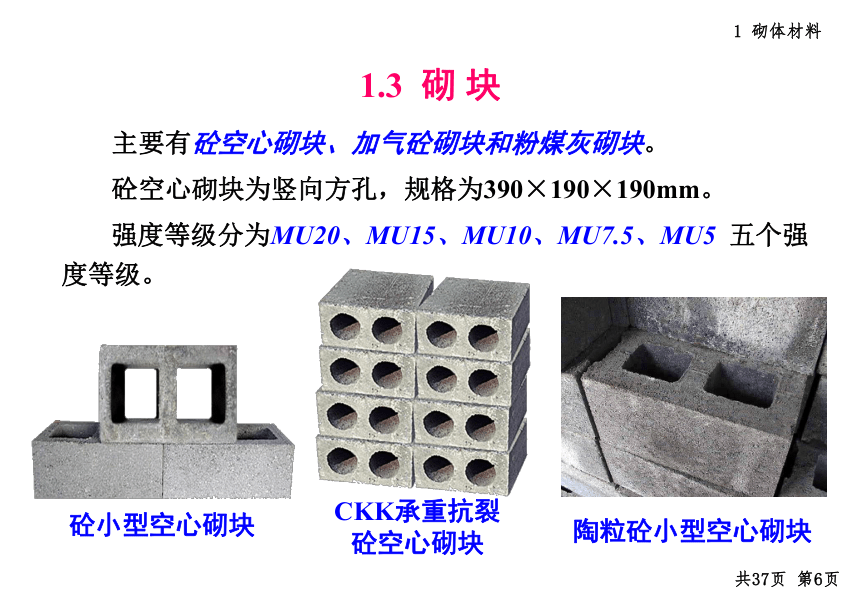

1.3 砌 块
主要有砼空心砌块、加气砼砌块和粉煤灰砌块。
砼空心砌块为竖向方孔，规格为390×190×190mm。
强度等级分为MU20、MU15、MU10、MU7.5、MU5 五个强度等级。
砼小型空心砌块
CKK承重抗裂
砼空心砌块
陶粒砼小型空心砌块
1 砌体材料
共37页 第6页

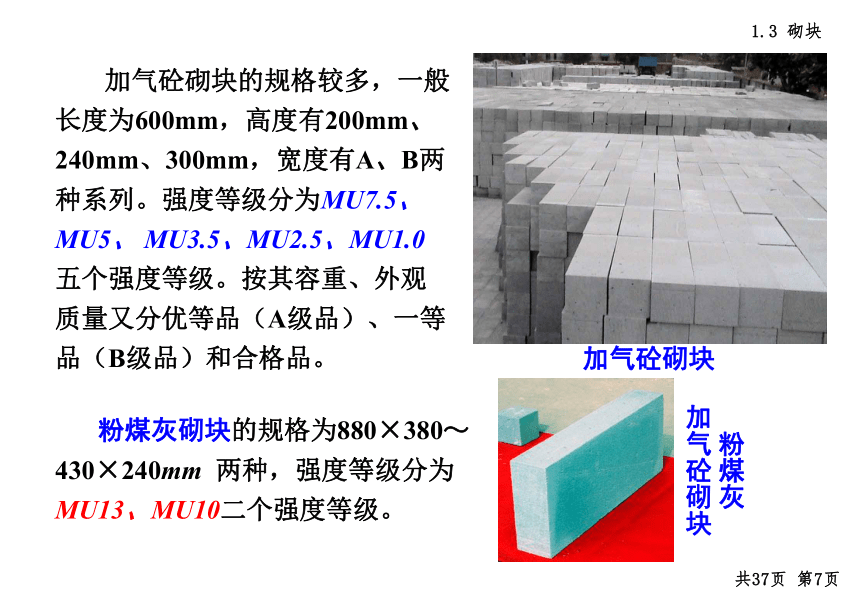

加气砼砌块的规格较多，一般长度为600mm，高度有200mm、240mm、300mm，宽度有A、B两种系列。强度等级分为MU7.5、MU5、 MU3.5、MU2.5、MU1.0 五个强度等级。按其容重、外观质量又分优等品（A级品）、一等品（B级品）和合格品。
粉煤灰砌块的规格为880×380～430×240mm 两种，强度等级分为MU13、MU10二个强度等级。
加气砼砌块
粉煤灰
加气砼砌块
1.3 砌块
共37页 第7页
1.4 砌筑砂浆
常用的砌筑砂浆有水泥砂浆、水泥混合砂浆和石灰砂浆。砂浆的强度等级有M15、M10、M7.5、M5、M2.5 五个强度等级。
⑴ 原材料要求
水泥使用前应对其强度、安定性进行复检，水泥出厂超过三个月（快硬水泥为一个月）或对水泥质量有怀疑时应复查试验。
不同品种的水泥不得混合使用！
水泥砂浆采用的水泥强度等级不宜大于32.5，水泥混合砂浆采用的水泥强度等级不宜大于42.5。
1 砌体材料
共37页 第8页

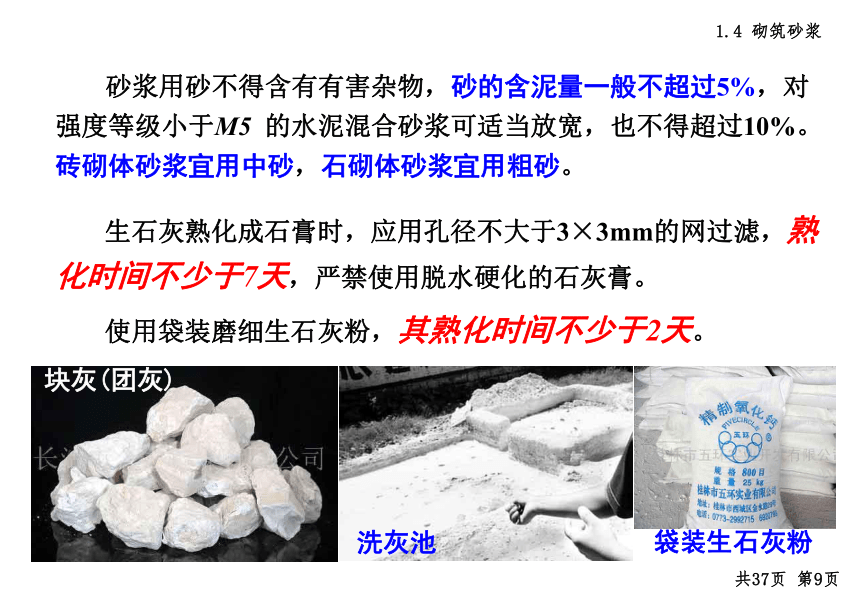

砂浆用砂不得含有有害杂物，砂的含泥量一般不超过5%，对强度等级小于M5 的水泥混合砂浆可适当放宽，也不得超过10%。砖砌体砂浆宜用中砂，石砌体砂浆宜用粗砂。
生石灰熟化成石膏时，应用孔径不大于3×3mm的网过滤，熟化时间不少于7天，严禁使用脱水硬化的石灰膏。
使用袋装磨细生石灰粉，其熟化时间不少于2天。
洗灰池
块灰(团灰)
袋装生石灰粉
1.4 砌筑砂浆
共37页 第9页
⑵ 砂浆的制备
砂浆制备应采用经试配调整后的配合比。水泥配料的误差控制在±2%以内，砂、石灰膏和外掺料控制在±5%以内。
1.4 砌筑砂浆
砂浆中掺入外掺料可改善其和易性，常用的外掺料有粘土膏、电石膏和粉煤灰等。
掺用外加剂时，应将外加剂按规定浓度溶入水中，将其溶液与拌和水一起投入拌和，不得将外加剂直接投入拌制的砂浆中。
在砂浆中掺入有机塑化剂、早强剂、缓凝剂、防冻剂等，应经检验和试配符合要求后方可使用。
共37页 第10页

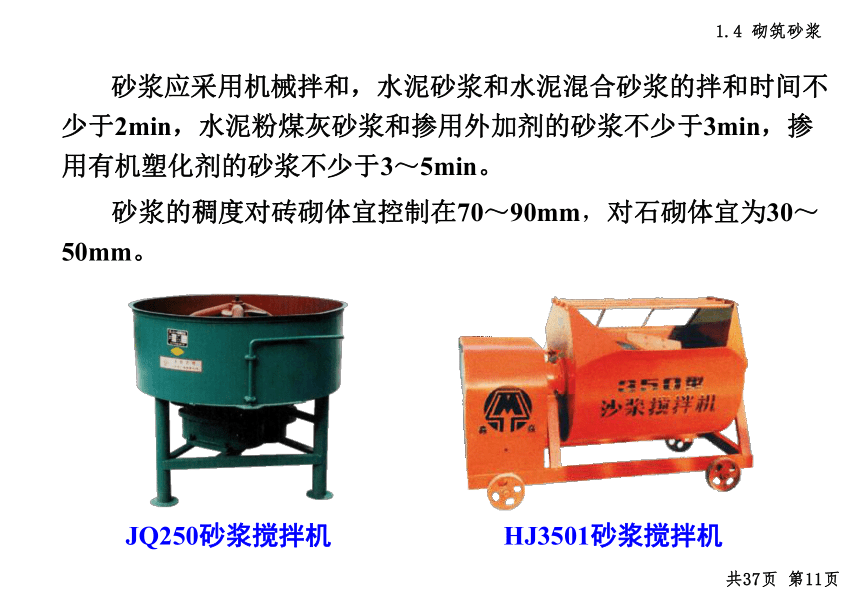

砂浆应采用机械拌和，水泥砂浆和水泥混合砂浆的拌和时间不少于2min，水泥粉煤灰砂浆和掺用外加剂的砂浆不少于3min，掺用有机塑化剂的砂浆不少于3～5min。
砂浆的稠度对砖砌体宜控制在70～90mm，对石砌体宜为30～50mm。
JQ250砂浆搅拌机 HJ3501砂浆搅拌机
1.4 砌筑砂浆
共37页 第11页
⑶ 砂浆的使用
砂浆应随拌随用，水泥砂浆和水泥混合砂浆应分别在3h和4h内用完，如气温超过300C时，应分别在2h和3h内用完。
基础工程一般应采用水泥砂浆，强度要求较高或砌体环境潮湿的墙体应采用水泥混合砂浆，强度要求不高且环境干燥的砌体可采用石灰砂浆。
1.4 砌筑砂浆
共37页 第12页
⑵ 砂浆的强度验收
① 取样：每一楼层（基础可按一个楼层计）或不超过250m3砌体为一验收批，各品种和强度等级取样不少于3组，每台搅拌机应至少抽检一次。在砂浆搅拌机出料口取样
制作砂浆试块，同盘砂浆只应制作一组试块。
② 试件强度：砂浆试块强度以边长70.7mm的立方体试块、标准养护28d的抗压试验结果为准。
砂浆试块制作
1.4 砌筑砂浆
1.5 砌体材料的取样检验
⑴ 砖的取样检验
按烧结砖15万块、多孔砖5万块、灰砂砖及粉煤灰砖10万块为一验收批，抽检数量为一组。
共37页 第13页
当砂浆试块缺乏代表性或试块数量不足、对砂浆试块的试验结果有怀疑或争议、砂浆试块的试验结果不能满足设计要求时，可采用现场检验方法对砂浆和砌体强度进行原位检测或取样检测，并重新判定其强度。
③ 合格标准：同一验收批砂浆试块平均抗压强度大于或等于设计强度等级；同一验收批砂浆试块的最小一组平均值大于或等于设计强度等级的0.75倍。
砂浆回弹仪
1.4 砌筑砂浆
共37页 第14页
2 砖砌体施工
普通烧结砖砌筑工序包括：
抄平→放线→摆砖样→立皮数杆→立头角、挂线→铺灰、砌砖、勾缝 等工序。
2.1 施工工艺
砌砖墙前，先在基础面或楼面上按标准的水准点定出各层标高，并用水泥砂浆或C10 细石砼找平。
⑴ 抄平
共37页 第15页
⑵ 放线
底层墙身按龙门板上轴线定位钉为准，拉线、吊线锤，将墙身中心轴线投放至基础顶面，并据此弹出墙身边线及门窗洞口位置。
楼层墙身的放线，应利用预先引测在外墙面上的墙身中心轴线，用经纬仪或线锤向上引测。
轴线的
引测是
放线的
关键!
楼层围护墙的墙身放线
2.1 施工工艺
共37页 第16页
⑶ 摆砖样
按选定的组砌方法，在墙基顶面放线位置试摆砖样（生摆，即不铺灰），尽量使门窗垛符合砖的模数，偏差小时可通过竖缝调整，以减小斩砖数量，并保证砖及砖缝排列整齐、均匀，以提高砌砖效率。
摆砖样在
清水墙砌
筑中尤为
重要!
摆砖样
2.1 施工工艺
共37页 第17页
⑷ 立皮数杆
立皮数杆可控制每皮砖砌筑的竖向尺寸，并使铺灰、砌砖的厚度均匀，保证砖皮水平。皮数杆标有砖的皮数、灰缝厚度及门窗洞、过梁、楼板的标高。它立于墙的转角处，其基准标高用水准仪校正。如墙很长，可每隔10~20m再立一根。
⑸ 盘角、挂线
砌砖通常先在墙角以皮数杆进行盘角，然后将准线挂在墙侧，作为墙身砌筑的依据，每砌一皮或两皮，准线向上移动一次。
2.1 施工工艺
共37页 第18页
⑹ 铺灰砌砖
铺灰砌砖的操作方法很多，与各地区的操作习惯、使用工具有关。常用的砌砖工程施工方法有：挤浆法、刮浆法和满口灰法。操作工具北方多用大铲，南方多用泥（瓦）刀。
北方多用大铲、挤浆法砌筑 南方多用泥刀、刮浆法砌筑
大铲
泥刀
2.1 施工工艺
共37页 第19页
当采用铺浆法砌筑时，铺浆长度不得超过750mm，施工期间气温超过300C时，铺浆长度不得超过500mm。
2.1 施工工艺
常用的砌砖工程施工方法有：挤浆法、刮浆法和满口灰法。
目前建筑业流行的砌砖方法是“三一砌砖法”。三一砌砖法是刮浆法的一种，其操作口诀是：“一铲（刀）灰、一口砖、一挤揉”。
共37页 第20页
砖墙的组砌方法
为提高砌体的整体性、稳定性和承载力，砖块排列应遵循上下错缝的原则，避免垂直通缝出现，错缝或搭砌长度一般不小于60mm。实心墙体的组砌方法有“一顺一丁”、“三顺一丁”、“梅花丁”等方法。
砖墙的组砌形式
仅用于12墙
仅用于18墙又称翻身斗
常用于园形或弧形墙体
砌筑工
效最高
质量最好
工效稍低
质量工
效俱好
2.1 施工工艺
共37页 第21页
2.2 一般规定
⑴ 砖的品种、强度等级必须符合设计要求，砖应提前1天浇水湿润，避免砖过多吸收砂浆中的水分而影响粘结力，烧结普通砖、空心砖含水率宜为10～15%，灰砂砖、粉煤灰砖含水率宜为5～8%（现场用“断砖法” 检查，砖截面四周浸水深度15～20mm时为符合要求的含水率）。
⑵ 在有冻胀环境和条件的地区，地面或防潮层以下不宜采用多孔砖。
⑶ 在墙上留置临时洞口，其侧边离交接处墙面不应小于500mm，洞口净宽不应超过1m。
2 砖砌体施工
共37页 第22页
⑷ 不允许留设脚手眼的墙体或部位：
① 120mm厚的墙体、独立柱；
② 宽度小于1m的窗间墙；
③ 门窗洞口两侧200mm和转角处450mm范围内；
④ 梁或梁垫下及其左右500mm范围内；
⑤ 过梁上与过梁成600角的三角形范围及过梁净跨度1/2的高度范围内。
2.2 一般规定
⑸ 尚未施工楼板或屋面的墙或柱，当可能遇到大风时，其允许自由高度见下表，超过表中限值时，应采取临时支撑等有效措施。
共37页 第23页
墙或柱的允许自由高度（m）
墙(柱)厚 (mm) 砌体密度>16 （KN / m3 ） 砌体密度13～16 （KN / m3 ）
风载 （KN / m2） 风载 （KN / m2）
0.30 (约7级风) 0.40 (约8级风) 0.50 (约9级风) 0.30 (约7级风) 0.40 (约8级风) 0.50
(约9级风)
190 --- --- --- 1.4 1.1 0.7
240 2.8 2.1 1.4 2.2 1.7 1.1
370 5.2 3.9 2.6 4.2 3.2 2.1
490 8.6 6.5 4.3 7.0 5.2 3.5
620 14.0 10.5 7.0 11.4 8.6 5.7
2.2 一般规定
共37页 第24页
⑹ 240mm厚承重墙的每层墙的最上一皮砖、砖砌台阶的上水平面及挑出层，应整砖丁砌；
⑽ 竖向灰缝不得出现透明缝、瞎缝和假缝。
⑺ 搁置预制梁板的砌体顶面应找平，安装时应再座浆；
⑻ 多孔砖的孔洞应垂直于受压面砌筑；
⑼ 墙厚370mm及以上的砌体宜双面挂线砌筑；
2.2 一般规定
墙顶的整砖丁砌
共37页 第25页
⑾ 框架梁的填充墙砌至梁底应预留18～20cm，间隔一周左右时间后再用实心砖斜砌挤紧，砂浆饱满。间隔一周是让新砌砌体完成墙体自身沉缩，斜砌可减少灰缝收缩，以防止梁底由于墙体沉缩造成开裂。
共37页 第26页
2.2 一般规定
梁底的整砖斜砌 梁底的整砖斜砌
2.3 质量要求
横平竖直、砂浆饱满、
灰缝均匀、上下错缝、
内外搭砌、接槎牢固。
2 砖砌体施工
灰缝控制均匀 内外墙搭砌
砌筑工程质量的
基本要求是：
共37页 第27页
横平竖直、砂浆饱满——指灰缝要横平竖直，实心砖砌体水平灰缝的砂浆饱满度不得低于80％。水平缝厚度和竖缝宽度规定为10mm±2mm。
上下错缝——指砖砌体上下两皮砖的竖缝应当错开，以避免上下通缝。
“接槎”——指相邻砌体不能同时砌筑而设置的临时间断，它可便于先砌砌体与后砌砌体之间的接合。
2.3 质量要求
⑴ 水平灰缝的砂浆饱满度不得小于80%，用百格网检查砖底面与砂浆的粘结痕迹面积，每检验批抽查不少于5处，每处检测3块，取其平均值；
共37页 第28页
清水墙砌筑
⑵ 砖砌体的转角处和纵横墙交接处应同时砌筑，严禁无可靠措施的内外墙分砌施工，对不能同时砌筑而又必须留置的临时间断处应砌成斜槎，斜槎水平投影长度不小于高度的2/3。
2.3 质量要求
斜槎的留设
共37页 第29页
⑶ 非抗震设防及抗震设防烈度为6、7度地区的临时间断处，当不能留斜槎时，除转角处外，可留直槎，但直槎必须做成凸槎，并加设拉结钢筋。
拉结钢筋沿墙高每500mm留设一道，数量为每120mm墙厚放置1φ6拉结钢筋（120mm厚墙放置2φ6）；埋入长度从留槎处算起，每边均不应小于500mm，抗震设防烈度6、7 度的地区，不应小于1000mm；末端应有900弯钩。
2.3 质量要求
直槎的留设
共37页 第30页
⑷ 砖砌体轴线位置偏移不得大于10mm；砖砌体的垂直度允许偏差，每层楼为5mm，建筑物全高≤10m时为10mm，全高＞10m时为20mm；
⑸ 砖砌体组砌方法应上下错缝、内外搭砌，砖柱不得采用“包心砌法”。要求清水墙、窗间墙无通缝，混水墙大于或等于300mm的通缝每间房不超过3处，且不得位于同一面墙上；
2.3 质量要求
质检员在进行
墙身垂直度检查
用七分砖
破砖柱的包心砌法
共37页 第31页
⑹ 砖砌体的灰缝应横平竖直、厚薄均匀，水平灰缝厚度宜为10mm，但不应小于8mm，也不应大于12mm。一步架的砖砌体，每20m抽查一处，用尺量10皮砖砌体高度折算。
2.3 质量要求
高质量的清水墙灰缝 质检员进行灰缝厚度检验
共37页 第32页
2.4 砼构造柱
⑴ 构造柱的截面尺寸不宜小于240×240mm，构造柱配筋中柱不宜少于4φ12，边柱、角柱不宜少于4φ14；箍筋宜为φ6@200（楼层上下500mm范围内宜为φ6@100 ）；竖向受力钢筋应基础梁和楼层圈梁中锚固；砼强度等级不宜低于C20。
2.4.1 砼构造柱的构造
2 砖砌体施工
共37页 第33页
⑵ 砖墙与构造柱的连接处应砌成马牙槎，每一个马牙槎 的高度不宜超过300mm，并沿墙高每隔500mm设置2φ6拉结钢筋，拉结钢筋每边伸入墙内不宜小于600mm。
构造柱与
基础梁的连结
构造柱与
圈梁的连结
2.4 砼构造柱
共37页 第34页
2.4.2 构造柱施工
⑴ 钢筋砼构造柱应遵循“先砌墙、后浇柱” 的程序进行。施工程序为：绑扎钢筋→砌砖墙→支模板→浇砼→拆模。
⑵ 构造柱与墙体连接处的马牙槎，从每层柱脚开始，先退后进，马牙槎沿高度方向不宜超过300mm，齿深60～120mm，沿墙高每500mm设2φ6拉结钢筋；
先砌墙
再浇构造柱
2.4 砼构造柱
共37页 第35页
⑶ 马牙槎砌好后，应立即支设模板，模板必须与墙的两侧严密贴紧、支撑牢固，防止模板漏浆。
模板底部应留出清理孔，以便清除模板内的杂物，清除后封闭。
⑷ 浇灌构造柱砼前，应将砌体及模板浇水湿润，利用柱底预留的清理孔清理落地灰、砖渣及其它杂物，清理完后立即封闭洞眼；
⑸ 浇灌砼前先在结合面处注入适量与砼配比相同的去石水泥砂浆，构造柱砼分段浇灌，每段高度不大于2m，振捣时，严禁振捣器触碰砖墙；
2.4 砼构造柱
共37页 第36页
照片评点：
这是某施工企业作为样板的一张多孔砖砌体留设构造柱的图片。图片中至少有三点不足：未考虑构造柱上部竖向受力筋的锚固；拉结筋间距超过500mm；箍筋在楼层下500mm范围内未加密。
2.4 砼构造柱
共37页 第37页
