第一章 AutoCAD 2008入门2

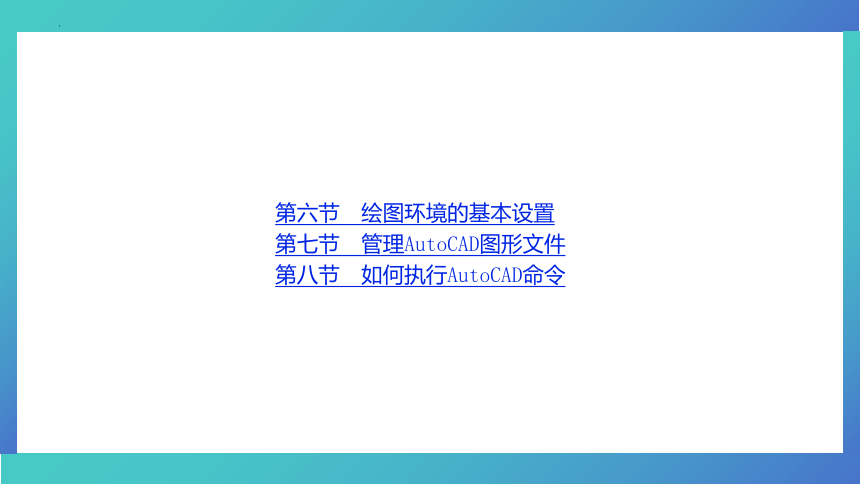

第六节 绘图环境的基本设置
第七节 管理AutoCAD图形文件
第八节 如何执行AutoCAD命令

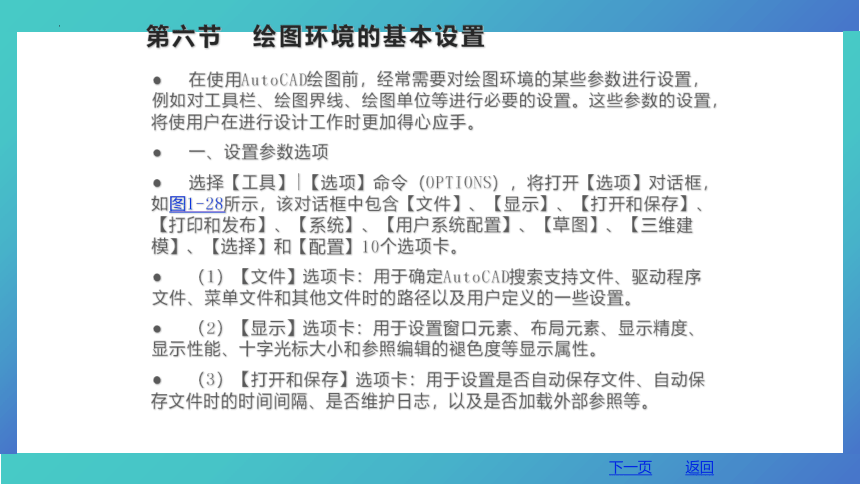

在使用AutoCAD绘图前，经常需要对绘图环境的某些参数进行设置，例如对工具栏、绘图界线、绘图单位等进行必要的设置。这些参数的设置，将使用户在进行设计工作时更加得心应手。
一、设置参数选项
选择【工具】|【选项】命令（OPTIONS），将打开【选项】对话框，如图1-28所示，该对话框中包含【文件】、【显示】、【打开和保存】、【打印和发布】、【系统】、【用户系统配置】、【草图】、【三维建模】、【选择】和【配置】10个选项卡。
（1）【文件】选项卡：用于确定AutoCAD搜索支持文件、驱动程序文件、菜单文件和其他文件时的路径以及用户定义的一些设置。
（2）【显示】选项卡：用于设置窗口元素、布局元素、显示精度、显示性能、十字光标大小和参照编辑的褪色度等显示属性。
（3）【打开和保存】选项卡：用于设置是否自动保存文件、自动保存文件时的时间间隔、是否维护日志，以及是否加载外部参照等。
第六节 绘图环境的基本设置
下一页
返回

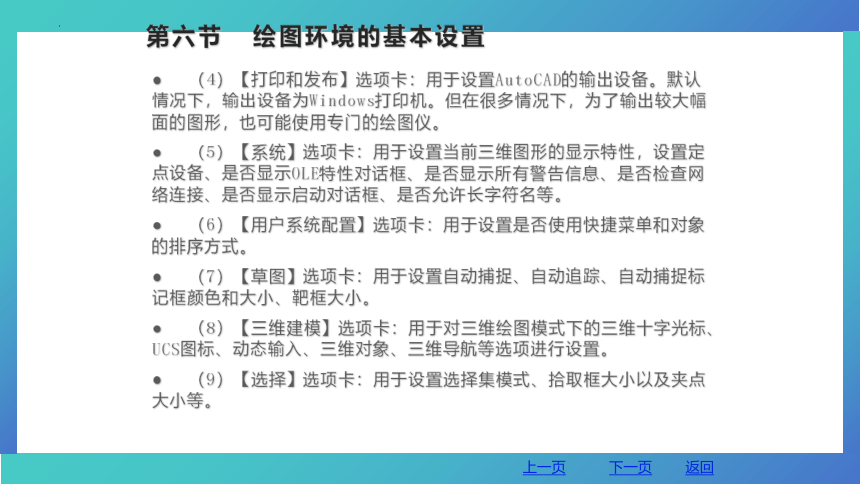

（4）【打印和发布】选项卡：用于设置AutoCAD的输出设备。默认情况下，输出设备为Windows打印机。但在很多情况下，为了输出较大幅面的图形，也可能使用专门的绘图仪。
（5）【系统】选项卡：用于设置当前三维图形的显示特性，设置定点设备、是否显示OLE特性对话框、是否显示所有警告信息、是否检查网络连接、是否显示启动对话框、是否允许长字符名等。
（6）【用户系统配置】选项卡：用于设置是否使用快捷菜单和对象的排序方式。
（7）【草图】选项卡：用于设置自动捕捉、自动追踪、自动捕捉标记框颜色和大小、靶框大小。
（8）【三维建模】选项卡：用于对三维绘图模式下的三维十字光标、UCS图标、动态输入、三维对象、三维导航等选项进行设置。
（9）【选择】选项卡：用于设置选择集模式、拾取框大小以及夹点大小等。
第六节 绘图环境的基本设置
上一页
下一页
返回

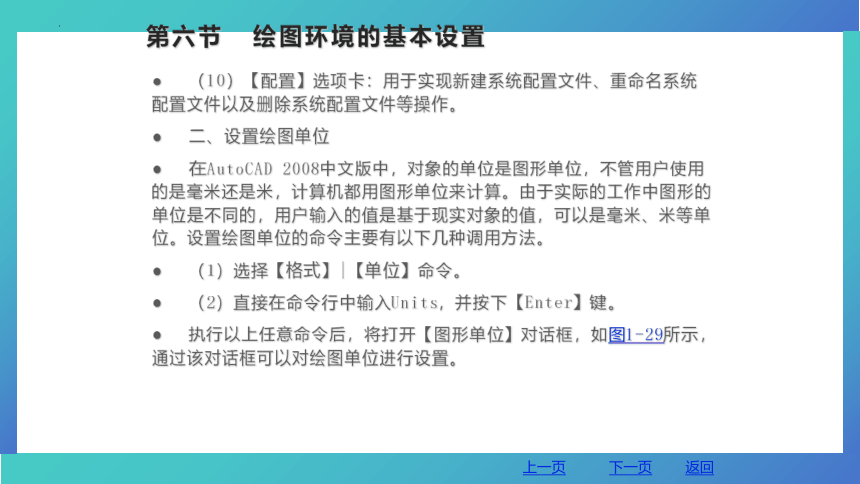

（10）【配置】选项卡：用于实现新建系统配置文件、重命名系统配置文件以及删除系统配置文件等操作。
二、设置绘图单位
在AutoCAD 2008中文版中，对象的单位是图形单位，不管用户使用的是毫米还是米，计算机都用图形单位来计算。由于实际的工作中图形的单位是不同的，用户输入的值是基于现实对象的值，可以是毫米、米等单位。设置绘图单位的命令主要有以下几种调用方法。
（1）选择【格式】|【单位】命令。
（2）直接在命令行中输入Units，并按下【Enter】键。
执行以上任意命令后，将打开【图形单位】对话框，如图1-29所示，通过该对话框可以对绘图单位进行设置。
第六节 绘图环境的基本设置
上一页
下一页
返回

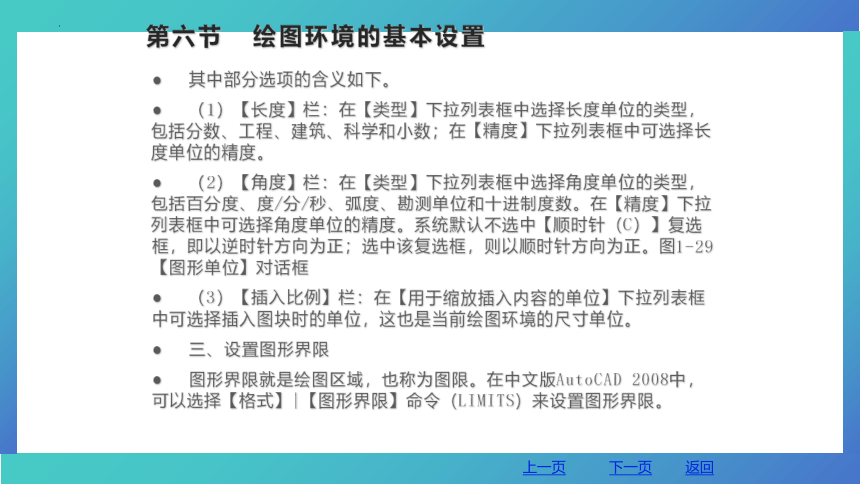

其中部分选项的含义如下。
（1）【长度】栏：在【类型】下拉列表框中选择长度单位的类型，包括分数、工程、建筑、科学和小数；在【精度】下拉列表框中可选择长度单位的精度。
（2）【角度】栏：在【类型】下拉列表框中选择角度单位的类型，包括百分度、度/分/秒、弧度、勘测单位和十进制度数。在【精度】下拉列表框中可选择角度单位的精度。系统默认不选中【顺时针（C）】复选框，即以逆时针方向为正；选中该复选框，则以顺时针方向为正。图1-29 【图形单位】对话框
（3）【插入比例】栏：在【用于缩放插入内容的单位】下拉列表框中可选择插入图块时的单位，这也是当前绘图环境的尺寸单位。
三、设置图形界限
图形界限就是绘图区域，也称为图限。在中文版AutoCAD 2008中，可以选择【格式】|【图形界限】命令（LIMITS）来设置图形界限。
第六节 绘图环境的基本设置
上一页
下一页
返回

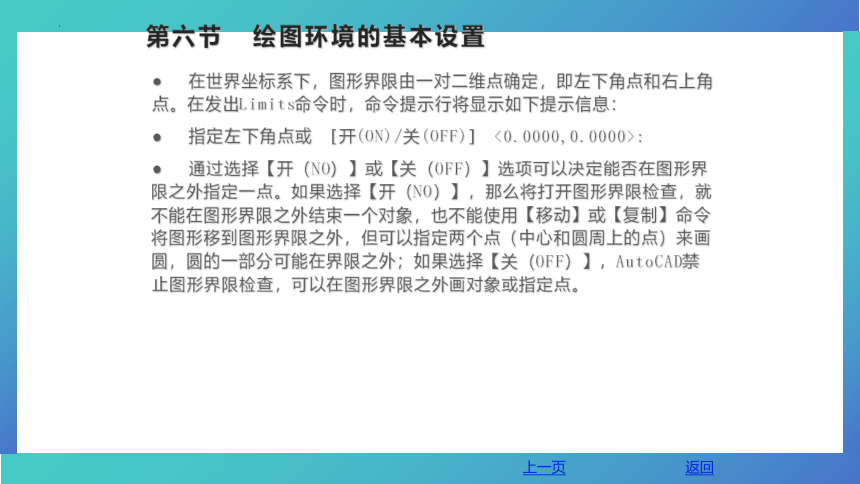

在世界坐标系下，图形界限由一对二维点确定，即左下角点和右上角点。在发出Limits命令时，命令提示行将显示如下提示信息：
指定左下角点或 ［开(ON)/关(OFF)］ <0.0000,0.0000>:
通过选择【开（NO）】或【关（OFF）】选项可以决定能否在图形界限之外指定一点。如果选择【开（NO）】，那么将打开图形界限检查，就不能在图形界限之外结束一个对象，也不能使用【移动】或【复制】命令将图形移到图形界限之外，但可以指定两个点（中心和圆周上的点）来画圆，圆的一部分可能在界限之外；如果选择【关（OFF）】，AutoCAD禁止图形界限检查，可以在图形界限之外画对象或指定点。
第六节 绘图环境的基本设置
上一页
返回
一、新建图形文件
通常在绘制一张建筑图之前，首先需要新建图形文件。启动AutoCAD 2008中文版时，会自动新建一个名为Dwawing1. dwg的新图形文件，用户还可以随时创建新图形。选择【文件】|【新建】命令（NEW），或在【标准注释】工具栏里单击【新建】按钮 ，打开【选择样板】对话框，如图1-30所示。
在【选择样板】对话框中，可以在样板列表框中选中某一个样板文件，这时在右侧的【预览】框中将显示出该样板的预览图像，单击【打开】按钮，可以将选中的样板文件作为样本来创建新图形。样板文件中通常包含与绘图相关的一些通用设置，如图层、线型、文字样式等，使用样板创建新图形不仅提高了绘图的效率，而且还保证了图形的一致性。
第七节 管理AutoCAD图形文件
下一页
返回
二、打开图形文件
在绘制建筑图的过程中需要再次编辑已存放在电脑中的文件时，需要将该图形文件打开。打开已有的图形文件命令的方法主要有如下几种。
（1）执行【文件】|【打开】命令。
（2）单击标准工具栏中的【打开】按钮。
（3）直接在命令行中输入Open，并按下【Enter】键。
（4）直接按【Ctrl+O】组合键。
执行以上任意一命令，都将打开【选择文件】对话框，如图1-31所示，在【搜索】下拉列表框中选择要打开文件的路径，然后在【文件类型】下拉列表框中选择要打开的文件类型。在中间的列表框中选择要打开的文件后，右侧的预览框中将显示对应的图形，最后单击【打开】按钮打开该图形文件。
第七节 管理AutoCAD图形文件
上一页
下一页
返回
三、保存图形文件
在新建的图形文件中绘制建筑图形时，为了避免电脑出现意外故障，需要使用保存命令对当前图形文件进行保存。这样做的目的是防止绘制的图形丢失，便于以后再次编辑。
1. 保存新图形文件
保存新图形文件也就是将没有保存过的文件进行保存。其命令主要有如下几种调用方法。
（1）执行【文件】|【保存】命令。
（2）单击标准工具栏中的按钮。
（3）在命令行中输入Save，并按下【Enter】键。
（4）按【Ctrl+S】组合键。
第七节 管理AutoCAD图形文件
上一页
下一页
返回
执行以上任一命令后，将打开【图形另存为】对话框，如图1-32所示。在该对话框中的【保存于】下拉列表框中选择需要保存到的位置，在【文件名】文本框中输入文件名，然后单击【保存】按钮，保存文件并关闭对话框。返回到工作界面中，即可在标题栏处看到文件的保存路径和名称。
2. 另存为其他图形文件
除了上面讲解的保存图形对象的方法外，还可以将图形对象另存为其他图形文件，其命令主要有如下几种调用方法。
（1）选择【文件】|【另存为】命令。
（2）在命令行中输入Saveas，并按下【Enter】键。
（3）按【Ctrl+Shift+S】组合键。
执行上述任一命令后，将打开【图形另存为】对话框，如图1-32 所示，然后按照前面学习的保存新图形文件的方法保存即可。用户可在此新图形文件上任意改动，不影响原文件。
第七节 管理AutoCAD图形文件
上一页
下一页
返回
3. 自动保存图形文件
自动保存图形文件即通过设置定时保存图形文件的时间进行自动保存，它不仅可保证文档不会被轻易损坏，还可免去手动保存的麻烦。其具体操作如下。
（1）选择【工具】|【选项】命令，打开【选项】对话框，如图1-33所示。
（2）单击【打开和保存】选项卡，在【文件安全措施】栏中选择【自动保存】复选框，然后在下面的文本框中输入所需的间隔时间。
（3）单击【确定】按钮，保存设置并关闭该对话框。
四、加密图形文件
为了防止他人打开建筑图时误操作造成图形损坏或丢失，用户可以在保存图形时，对图形设置密码。为图形文件设置密码的操作步骤如下。
第七节 管理AutoCAD图形文件
上一页
下一页
返回
（1）选择【文件】|【另存为】命令，打开【图形另存为】对话框，在该对话框中单击【工具】按钮，在弹出的菜单中选择【安全选项】命令，弹出【安全选项】对话框，如图1-34所示。
（2）在【用于打开此图形的密码或短语】文本框中输入打开权限密码，单击【确定】按钮，打开如图1-35所示【确认密码】对话框，提示用户再次输入相同的权限密码。
（3）在【再次输入用于打开此图形的密码】文本框中再次输入相同的权限密码，单击【确定】按钮返回【图形另存为】对话框，设置图形保存的位置、文件名及文件类型后，单击【保存】按钮，即保存了一个经过加密的图形文件。
当用户下次打开该图形文件时，系统就会提示用户输入正确的权限密码，否则将打不开该文件，如图1-36所示。
第七节 管理AutoCAD图形文件
上一页
下一页
返回
五、将AutoCAD图形文件输出为其他格式的文件
输出图形文件是为了将AutoCAD文件转换为其他类型，以方便其他软件识别，便于在其他软件中调用，其命令主要有如下几种调用方法。
（1）选择【文件】|【输出】命令。
（2）直接在命令行中输入Export，并按下【Enter】键。
执行上述任一命令后，打开【输出数据】对话框，如图1-37所示，在该对话框中的【文件类型】下拉列表框中可以选择输出不同的文件格式。
其中
◎3D DWF（﹡.dwf）：3D Studio MAX可接受的文件格式。
◎图元文件：将对象以Windows图元文件格式进行保存，以供不同的Windows软件调用。在命令行中执行wmfout命令也可将选择的图形文件以WMF格式输出。
第七节 管理AutoCAD图形文件
上一页
下一页
返回
◎ACIS（﹡.sat）：AutoCAD忽略非实体或面域的选定对象，并弹出【创建ACIS】对话框，在该话框中输入要创建的文件的名称，AutoCAD把选定对象输出为ASCII文件。
◎平板印刷（*. stl）：实体对象立体画文件。
◎封装PS（﹡.eps）：封装的PostScript文件。
◎DXX提取（﹡.dxx）：DXX属性抽取文件。
◎位图（﹡.bmp）：输出为位图文件，可供图像处理软件调用。
◎块（﹡.dwg）：输出为AutoCAD图形块文件，可供不同版本的CAD软件调用。
◎V8 DGN（﹡.DGN）：输出为AutoCAD图形文件，可供不同版版本的AutoCAD软件调用。
第七节 管理AutoCAD图形文件
上一页
下一页
返回
六、关闭图形文件
当用户完成的绘制建筑图保存后，需要将其关闭。关闭图形文件的方法主要有以下几种。
（1）执行【文件】|【退出】命令后，文件关闭，AutoCAD 2008退出。
（2）单击标题栏中的【关闭】按钮 ，文件关闭，AutoCAD 2008退出。
（3）在命令行中输入Quit/Exit/Close命令，文件关闭，AutoCAD 2008退出。
（4）按【Ctrl+F4】组合键，文件关闭，AutoCAD 2008退出。
如果当前建筑图没有保存，执行以上任意一个关闭方法后，系统将打开如图1-38所示的AutoCAD提示框，提示用户保存图形文件后再关闭。
第七节 管理AutoCAD图形文件
上一页
返回
AutoCAD 2008中同一个命令有多种方法可以实现，如调用【偏移】命令，可以从菜单调用、从工具栏和从命令行输入快捷键调用等方式实现。若需要连续执行相同的命令，可以重复执行上次的命令以达到快捷调用命令的目的。用户可以根据自己绘图习惯选择自己的命令调用方法。
一、在命令窗口中执行命令
命令行窗口是AutoCAD 2008提供的功能最强大、最人性化的窗口，也是专业人员在工作当中使用最多的窗口。
从命令行调用命令时，主要是以快捷键的形式出现的，这是工作当中使用最多的一种命令调用方式，可以大大提高绘图的工作效率。例如，在使用【直线】命令时，只需输入“L”并按【Enter】键就可调用【直线】命令。
第八节 如何执行AutoCAD命令
下一页
返回
THANK YOU
