第一章 AutoCAD 2008入门1

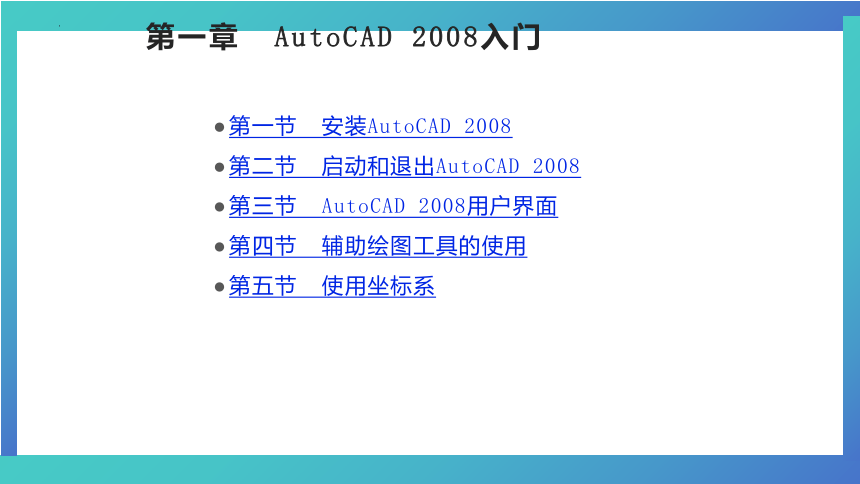

第一章 AutoCAD 2008入门
第一节 安装AutoCAD 2008
第二节 启动和退出AutoCAD 2008
第三节 AutoCAD 2008用户界面
第四节 辅助绘图工具的使用
第五节 使用坐标系

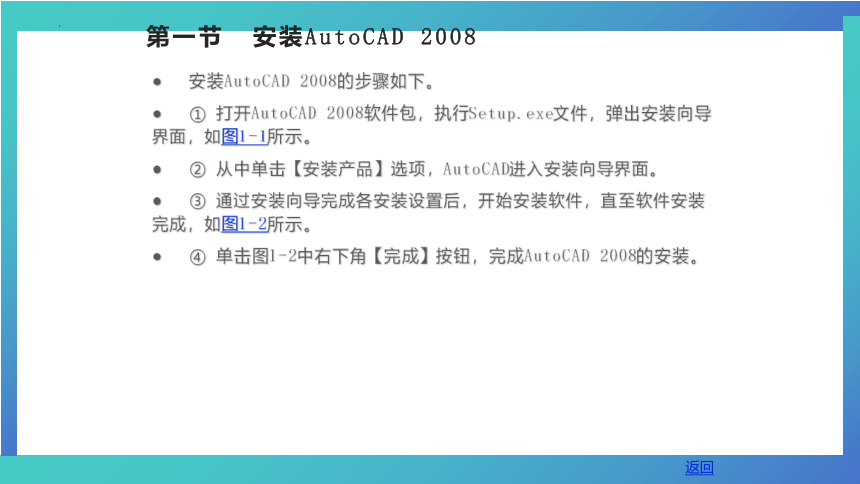

安装AutoCAD 2008的步骤如下。
① 打开AutoCAD 2008软件包，执行Setup.exe文件，弹出安装向导界面，如图1-1所示。
② 从中单击【安装产品】选项，AutoCAD进入安装向导界面。
③ 通过安装向导完成各安装设置后，开始安装软件，直至软件安装完成，如图1-2所示。
④ 单击图1-2中右下角【完成】按钮，完成AutoCAD 2008的安装。
第一节 安装AutoCAD 2008
返回

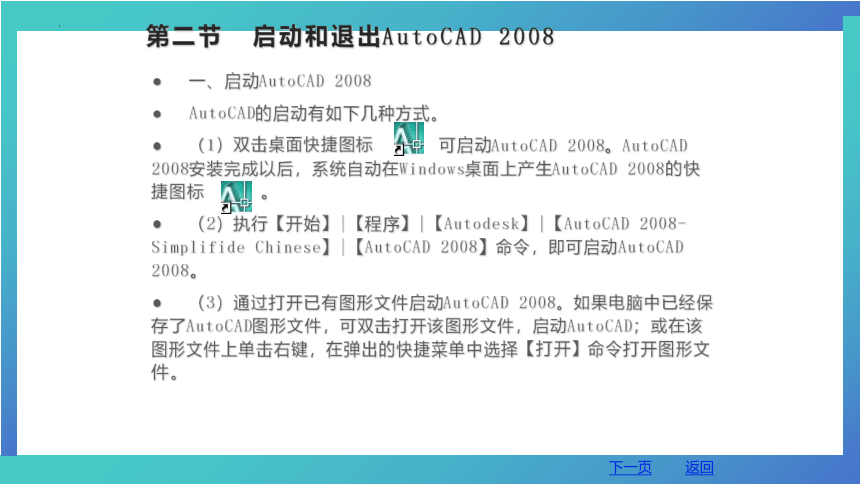

一、启动AutoCAD 2008
AutoCAD的启动有如下几种方式。
（1）双击桌面快捷图标 可启动AutoCAD 2008。AutoCAD 2008安装完成以后，系统自动在Windows桌面上产生AutoCAD 2008的快捷图标 。
（2）执行【开始】|【程序】|【Autodesk】|【AutoCAD 2008-Simplifide Chinese】|【AutoCAD 2008】命令，即可启动AutoCAD 2008。
（3）通过打开已有图形文件启动AutoCAD 2008。如果电脑中已经保存了AutoCAD图形文件，可双击打开该图形文件，启动AutoCAD；或在该图形文件上单击右键，在弹出的快捷菜单中选择【打开】命令打开图形文件。
第二节 启动和退出AutoCAD 2008
下一页
返回

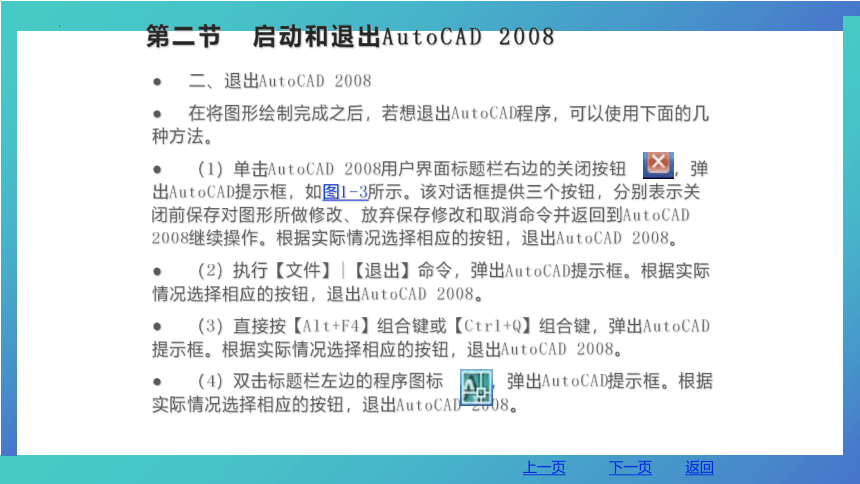

二、退出AutoCAD 2008
在将图形绘制完成之后，若想退出AutoCAD程序，可以使用下面的几种方法。
（1）单击AutoCAD 2008用户界面标题栏右边的关闭按钮 ，弹出AutoCAD提示框，如图1-3所示。该对话框提供三个按钮，分别表示关闭前保存对图形所做修改、放弃保存修改和取消命令并返回到AutoCAD 2008继续操作。根据实际情况选择相应的按钮，退出AutoCAD 2008。
（2）执行【文件】|【退出】命令，弹出AutoCAD提示框。根据实际情况选择相应的按钮，退出AutoCAD 2008。
（3）直接按【Alt+F4】组合键或【Ctrl+Q】组合键，弹出AutoCAD提示框。根据实际情况选择相应的按钮，退出AutoCAD 2008。
（4）双击标题栏左边的程序图标 ，弹出AutoCAD提示框。根据实际情况选择相应的按钮，退出AutoCAD 2008。
第二节 启动和退出AutoCAD 2008
上一页
下一页
返回

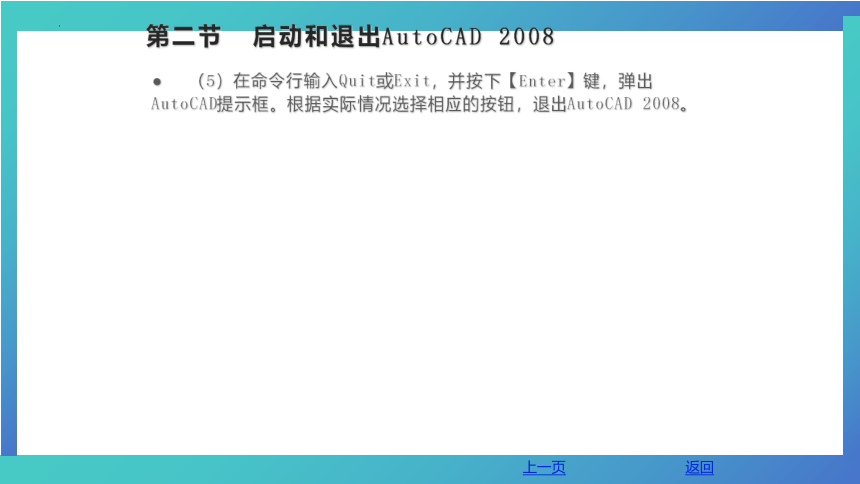

（5）在命令行输入Quit或Exit，并按下【Enter】键，弹出AutoCAD提示框。根据实际情况选择相应的按钮，退出AutoCAD 2008。
第二节 启动和退出AutoCAD 2008
上一页
返回

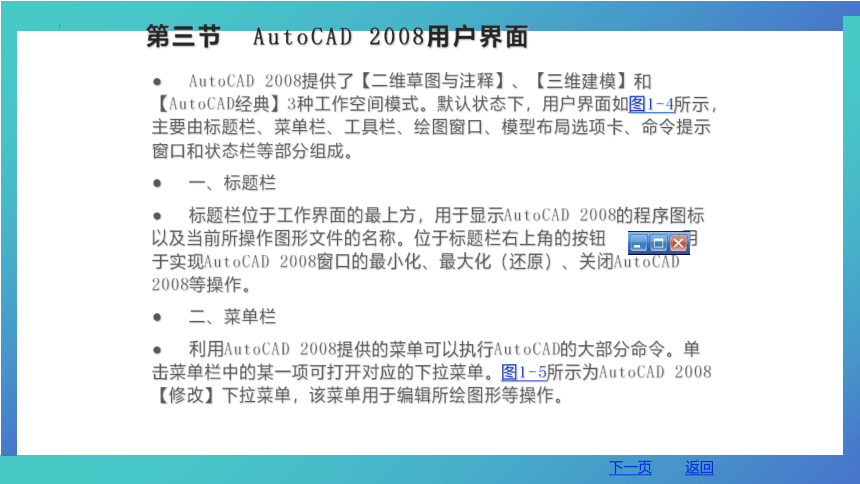

AutoCAD 2008提供了【二维草图与注释】、【三维建模】和【AutoCAD经典】3种工作空间模式。默认状态下，用户界面如图1-4所示，主要由标题栏、菜单栏、工具栏、绘图窗口、模型布局选项卡、命令提示窗口和状态栏等部分组成。
一、标题栏
标题栏位于工作界面的最上方，用于显示AutoCAD 2008的程序图标以及当前所操作图形文件的名称。位于标题栏右上角的按钮 用于实现AutoCAD 2008窗口的最小化、最大化（还原）、关闭AutoCAD 2008等操作。
二、菜单栏
利用AutoCAD 2008提供的菜单可以执行AutoCAD的大部分命令。单击菜单栏中的某一项可打开对应的下拉菜单。图1-5所示为AutoCAD 2008【修改】下拉菜单，该菜单用于编辑所绘图形等操作。
第三节 AutoCAD 2008用户界面
下一页
返回

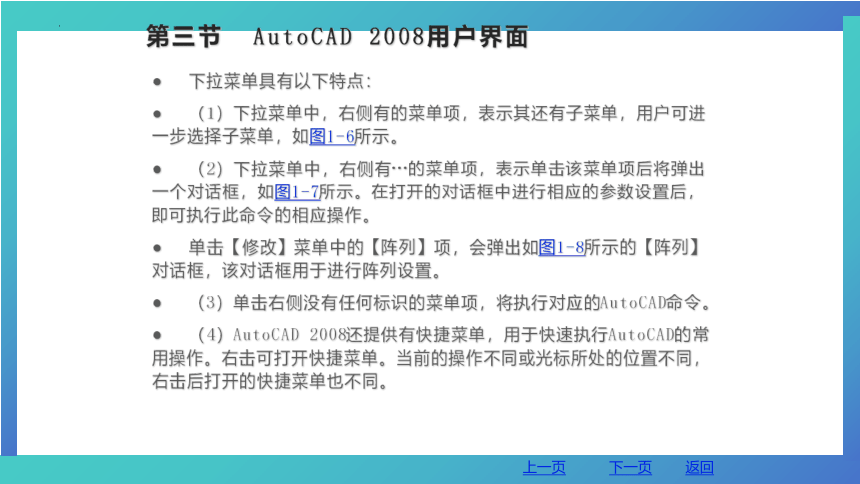

下拉菜单具有以下特点：
（1）下拉菜单中，右侧有的菜单项，表示其还有子菜单，用户可进一步选择子菜单，如图1-6所示。
（2）下拉菜单中，右侧有…的菜单项，表示单击该菜单项后将弹出一个对话框，如图1-7所示。在打开的对话框中进行相应的参数设置后，即可执行此命令的相应操作。
单击【修改】菜单中的【阵列】项，会弹出如图1-8所示的【阵列】对话框，该对话框用于进行阵列设置。
（3）单击右侧没有任何标识的菜单项，将执行对应的AutoCAD命令。
（4）AutoCAD 2008还提供有快捷菜单，用于快速执行AutoCAD的常用操作。右击可打开快捷菜单。当前的操作不同或光标所处的位置不同，右击后打开的快捷菜单也不同。
第三节 AutoCAD 2008用户界面
上一页
下一页
返回

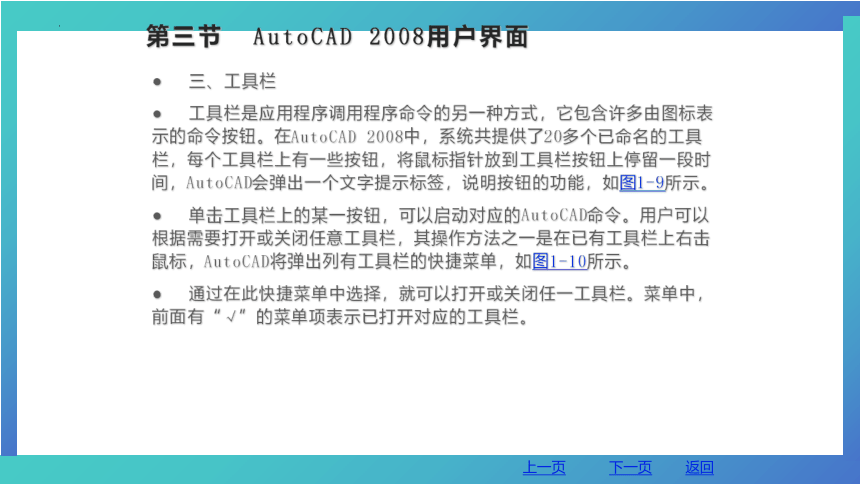

三、工具栏
工具栏是应用程序调用程序命令的另一种方式，它包含许多由图标表示的命令按钮。在AutoCAD 2008中，系统共提供了20多个已命名的工具栏，每个工具栏上有一些按钮，将鼠标指针放到工具栏按钮上停留一段时间，AutoCAD会弹出一个文字提示标签，说明按钮的功能，如图1-9所示。
单击工具栏上的某一按钮，可以启动对应的AutoCAD命令。用户可以根据需要打开或关闭任意工具栏，其操作方法之一是在已有工具栏上右击鼠标，AutoCAD将弹出列有工具栏的快捷菜单，如图1-10所示。
通过在此快捷菜单中选择，就可以打开或关闭任一工具栏。菜单中，前面有“√”的菜单项表示已打开对应的工具栏。
第三节 AutoCAD 2008用户界面
上一页
下一页
返回
四、绘图窗口
绘图窗口类似于手工绘图时的图纸，用AutoCAD 2008绘图就是在此区域中完成的。值得注意的是，在AutoCAD 2008中，可以同时打开多个图形文件，每个图形文件都有自己的图形窗口。
在图形窗口中有两个极其重要的界面元素，如图1-11所示。
UCS图标可以帮助用户确定所要绘制图形的方向，该图标由两个箭头组成：一个指向绘图区右侧，一个指向绘图区的上方。注意，其中一个箭头标有X，另一个箭头标有Y。这些标记表示当前图形X轴和Y轴的方向。后面会系统地介绍有关坐标和坐标系的内容。
在绘图区域中可用光标选择点或对象，光标形状的变化取决于正在使用的AutoCAD命令，或者光标移向的位置。默认状态下，光标是一个小方框并有一个类似加号的图案位于方框的中心。十字线的交点是光标的实际位置，其坐标值出现在状态栏中。小方框称为拾取框，用于选择图形中的对象。
第三节 AutoCAD 2008用户界面
上一页
下一页
返回
五、【模型】与【布局】选项卡
【模型】选项卡和【布局】选项卡是两种绘图空间，【模型】选项卡被称为【模型空间】，它可以建立三维坐标系的绘图空间，用户的大多数设计工作均在此空间进行；而【布局】选项卡主要用于对图形最后输出的效果进行打印设置，只能进行二维操作，它被称为【图纸空间】。
模型/布局选项卡可实现模型空间与图纸空间的切换。在【模型空间】中绘制完图纸后，若需打印输出，可单击绘图区左下角的【布局】选项卡进入【图纸空间】，对图纸打印输出在纸上的布局效果进行设置，设置完毕后单击【模型】选项卡即可返回到【模型空间】。
六、命令行
命令行位于【模型】与【布局】选项卡下方，命令提示窗口由等待命令输入窗口和命令历史记录窗口两部分组成，如图1-12所示。
第三节 AutoCAD 2008用户界面
上一页
下一页
返回
命令提示窗口是输入命令和提示信息的地方。默认设置下，AutoCAD在命令提示窗口保留所执行的最后3行命令或提示信息。可通过拖动窗口边框的方式改变命令窗口的大小，使其显示多于3行或少于3行的信息。用户可以隐藏命令窗口，隐藏方法是选择【工具】|【命令行】菜单命令，AutoCAD弹出【隐藏命令行窗口】对话框，如图1-13所示。
单击【是】按钮，即可隐藏命令窗口。隐藏命令窗口后，通过选择【工具】|【命令行】菜单命令，可再显示出命令窗口。
七、状态栏
状态栏在AutoCAD界面的最底部，主要由当前十字光标所处的坐标值、绘图辅助工具的开关按钮和【状态行菜单】按钮等部分组成，如图1-16所示。在绘图辅助工具中，单击相应的按钮，可以控制这些功能的打开与关闭。
第三节 AutoCAD 2008用户界面
上一页
下一页
返回
用户还可以在状态栏中右击打开一个快捷菜单，通过选中或清除复选标记来显示或者隐藏对应的工具，如图1-17所示。
单击【注释比例】按钮，可以更改可注解对象的注释比例；单击【注释可见性】按钮，可以设置仅显示当前比例的可注解对象或显示所有比例的可注解对象；单击【自动添加比例】按钮，可以设置注释比例更改时自动将比例添加至可注解对象。
八、工具选项板
工具选项板位于窗口的右侧，如图1-18所示，它集合了所有绘图按钮。默认情况下，工具选项板包括【图层】、【二维绘图】、【注释缩放】、【标注】和【文字】等选项板。它并不是固定的，用户可将其关闭，方便绘图；也可是将其显示出来，方便命令的查找。其具体操作如下。
第三节 AutoCAD 2008用户界面
上一页
下一页
返回
（1）单击工具选项板右上角的【关闭】按钮 ，关闭工具选项板。
（2）选择【工具】|【选项板】|【面板】命令，将工具选项板显示出来。
第三节 AutoCAD 2008用户界面
上一页
返回
在绘制图形时，尽管可以通过移动光标来指定点的位置，但却很难精确指定点的某一位置。因此，要精确定位点，必须使用坐标或捕捉功能。
一、栅格和捕捉
【栅格】是一些标定位置的小点，起坐标纸的作用，可以提供直观的距离和位置参照，类似于坐标纸中的方格的作用。
捕捉则使光标只停留在图形中指定的点上，这样就可以很轻松地将图形放置在特殊点上，便于以后的编辑工作，一般来说，栅格与捕捉的间距和角度都设置为相同的数值。打开捕捉功能之后，光标只能定位在图形中的栅格点上。
系统提供了两种捕捉模式供用户选择：栅格捕捉和极轴捕捉。栅格和捕捉的打开与关闭，可以通过单击状态栏中的【栅格】按钮和【捕捉】按钮来控制，也可以直接使用快捷键F7（控制栅格）和F9（控制捕捉）控制。
第四节 辅助绘图工具的使用
下一页
返回
在状态栏中的【捕捉】或【栅格】按钮上右击，在弹出的快捷菜单中选择【设置】命令，打开如图1-19所示的【草图设置】对话框。该对话框的【捕捉和栅格】选项卡用来设置栅格和捕捉的类型与参数。
【捕捉类型】选项组：用来设置捕捉的模式，在二维绘图中常用的是矩形捕捉。等轴测捕捉只在绘制等轴图形时才会使用，这里仅介绍矩形捕捉的设置。
二、对象捕捉
在绘图过程中，可以使用光标自动捕捉到对象中的特殊点，如断点、中点和圆心等。使用这种功能，能快速地绘制通过已经存在的对象的特殊点的图形对象。
对象捕捉包括两种方式，每种方式的特点如下。
（1）单点捕捉：只有指定一种点的捕捉类型之后，才能执行相应的操作，并且只能使用一次，具有较高的捕捉优先级。
第四节 辅助绘图工具的使用
上一页
下一页
返回
（2）对象捕捉：在光标接近特殊点时，自动根据系统设置显示当前捕捉的情况，用户可以根据需要选择适当的点，优先级较低。
1. 单点捕捉
当命令行提示提示用户指定点的坐标时，可以使用下面的任意一个方式启动单点捕捉。
（1）选择对象捕捉工具栏中的相应选项。
（2）按下【Shift】键的同时右击，从弹出的快捷菜单中选择适当的选项。
（3）在命令行中输入对应的捕捉模式的缩写。
在任意一个工具栏右击，从弹出的快捷菜单中选择【对象捕捉】命令，显示【对象捕捉】工具栏，如图1-20所示。
第四节 辅助绘图工具的使用
上一页
下一页
返回
2. 对象捕捉
在AutoCAD 2008中文版的状态栏中单击【对象捕捉】按钮，就能启动对象捕捉。当命令行中提示用户输入点的坐标时，使用鼠标在图形中移动指针位置。当指针移动到已有图形对象的特殊位置时，就会给出提示，用户可以根据需要选择适当的捕捉点类型。
在状态栏中的【对象捕捉】或【对象追踪】按钮上右击，从弹出的快捷菜单中选择【设置】命令，打开【草图设置】对话框，选择【对象捕捉】选项卡，如图1-21所示。对象捕捉所能使用的捕捉点类型与单点捕捉类似，在此不再介绍。
三、动态输入
在AutoCAD 2008中，使用动态输入功能可以在指针位置处显示标注输入和命令提示等信息，从而极大地方便了绘图。
单击状态栏中的【DYN】或按【F12】键可以打开和关闭【动态输入】。【动态输入】有三个组件：指针输入、标注输入和动态提示。
第四节 辅助绘图工具的使用
上一页
下一页
返回
当启用指针输入且有命令在执行时，十字光标的位置将在光标附近的工具栏提示中显示为坐标，可以在工具栏提示中输入坐标值。以【直线】命令为例，单击【直线】按钮 执行【直线】命令，输入X轴坐标，如“100”，然后按下【Tab】键，即可锁定输入值并切换到Y轴坐标输入。
启用了标注输入时，当命令指示输入第二点时，工具栏提示将显示距离和角度值。在工具栏提示中的值将随着光标的移动而改变，按【Tab】键可以移动到要更改的值，通过键盘输入数值可以将其更改。
第四节 辅助绘图工具的使用
上一页
返回
一、认识坐标系
坐标（X，Y）是表示点的最基本的方法。在AutoCAD 2008中，坐标系分为一个称为世界坐标系（WCS） 的固定坐标系和一个称为用户坐标系（UCS） 的可移动坐标系。这两种坐标系下都可以通过坐标（X，Y）来精确定位点。
1. 世界坐标系
在启动AutoCAD 2008后，在绘图区的左下角会看到一个坐标，如图1-22所示，即默认的世界坐标系（WCS），包含X轴和Y轴。如果是在三维空间中，则还有一个Z轴，并且规定沿X、Y、Z轴的方向为正方向。
2. 用户坐标系
有时为了使AutoCAD 2008更方便地进行辅助设计，需要对坐标系的原点和方向进行修改，这时世界坐标系将变为用户坐标系（UCS），如图1-23所示。
第五节 使用坐标系
下一页
返回
用户坐标系的X、Y、Z轴仍然互相垂直，但是方向和位置可以任意指定，具有很大的灵活性。
在AutoCAD 2008中启动UCS的方法有以下几种。
（1）选择【工具】|【新建UCS】|【三点】菜单命令。
（2）单击【USC】工具栏中的【UCS】命令按钮 。
（3）在命令行输入【UCS】后按【Enter】键。
二、坐标的表示方法
在AutoCAD 2008中，点的坐标可以使用绝对笛卡尔坐标、绝对极坐标、相对笛卡尔坐标和相对极坐标4种方法表示，它们的特点如下。
（1）绝对笛卡尔坐标：是从（0，0）或（0，0，0）出发的位移，可以使用分数、小数或科学记数等形式表示点的X、Y、Z轴坐标值，坐标间用逗号隔开，如（8.7，5.8）和（3.2，5.1，6.2）等。
第五节 使用坐标系
上一页
下一页
返回
（2）绝对极坐标：是从（0，0）或（0，0，0）出发的位移，但给定的是距离和角度，其中距离和角度用“＜”分开，且规定X轴正向为0°，Y轴正向为90°，如点（4.25＜50）、（35＜20）等。
（3）相对笛卡尔坐标和相对极坐标：相对坐标是指相对于某一点的X、Y轴位移或距离和角度。它的表示方法是在绝对坐标表达方式前加“@”号，如（@13，8）和（@15＜25）。其中，相对极坐标中的角度是新点和上一点连线与X轴的夹角。
三、创建与使用用户坐标
1. 创建用户坐标
在AutoCAD中，选择【工具】|【新建UCS】命令，利用它的子命令可以方便地创建UCS，包括世界和对象等，此内容会在后面详细介绍。
第五节 使用坐标系
上一页
下一页
返回
2. 命名用户坐标
选择【工具】|【命名UCS】命令，打开UCS对话框，在其中的【正交UCS】选项卡中的【当前 UCS】列表中选择需要使用的正交坐标系，如俯视、仰视、左视、右视、主视和后视等。
选择【工具】|【命名UCS】命令，打开UCS对话框。单击【命名UCS】选项卡，如图1-24所示，在【当前 UCS】列表中选中【世界】、【上一个】或某个UCS，然后单击【置为当前】按钮，可将其置为当前坐标系，这时在该UCS前面将显示“ ”标记。也可以单击【详细信息】按钮，在【UCS详细信息】对话框中查看坐标系的详细信息，如图1-25所示。
3. 使用正交用户坐标
选择【工具】|【命名UCS】命令，打开UCS对话框，在【正交UCS】选项卡中选择需要使用的正交坐标系，如俯视、仰视、左视、右视、主视和后视等，如图1-26所示。
第五节 使用坐标系
上一页
下一页
返回
4. 设置UCS
使用UCS对话框中的【设置】选项卡可以设置UCS图标和UCS。
第五节 使用坐标系
上一页
返回
