土方概述
包括一切土的挖掘、填筑、运输等过程以及排水降水、土壁
支撑等准备工作和辅助工程。常见的土方工程施工内容有：
1.1 土方工程的内容
⑴ 场地平整：包括障碍物拆除、场地清理、确定场地设计标高、计算挖填土方量、合理进行土方平衡调配等。
⑵ 开挖基坑、沟槽：包括测量放线、施工排水降水、土方边坡和支护结构等。
⑶ 土方回填与压实：包括土料选择、运输、填土
压实的方法及密实度检验等。

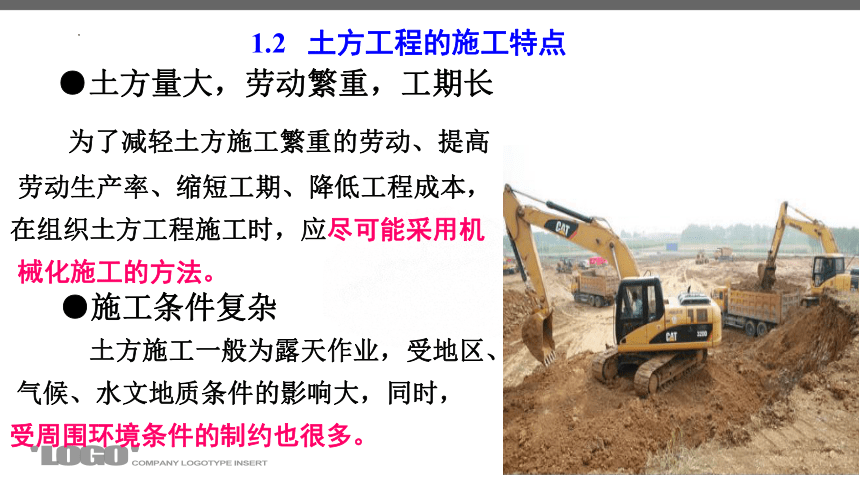

1.2 土方工程的施工特点
●土方量大，劳动繁重，工期长
为了减轻土方施工繁重的劳动、提高
劳动生产率、缩短工期、降低工程成本，
在组织土方工程施工时，应尽可能采用机
械化施工的方法。
●施工条件复杂
土方施工一般为露天作业，受地区、
气候、水文地质条件的影响大，同时，
受周围环境条件的制约也很多。
1.2 土方工程的施工要求
● 土方量少、工期短、费用省；
● 因地制宜编制合理的施工方案，预防流砂、管涌、塌方等
事故发生，确保安全；
● 要求标高、断面控制准确；
● 应尽可能采用先进的施工工艺、
施工组织和机械化施工。
● 土体有足够的强度和稳定性；
基坑土方开挖
1.3 土的工程分类
在土方工程施工中，土的工程分类按土的开挖难易程度可以分为八类，见下表。表中一类土至四类土为土，五类土至八类土为岩石。在选择施工挖土机械和套用建筑安装工程劳动定额时要依据土的工程类别进行选择。

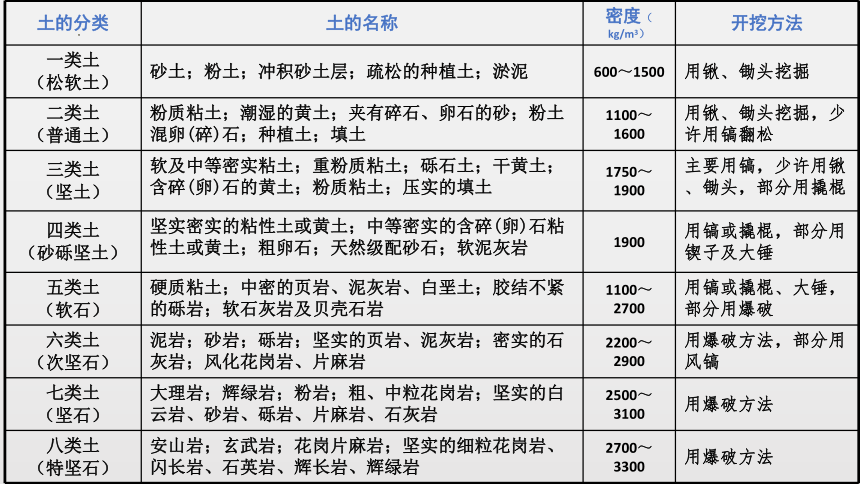

土的分类 土的名称 密度（kg/m3） 开挖方法
一类土 （松软土） 砂土；粉土；冲积砂土层；疏松的种植土；淤泥 600～1500 用锹、锄头挖掘
二类土 （普通土） 粉质粘土；潮湿的黄土；夹有碎石、卵石的砂；粉土混卵(碎)石；种植土；填土 1100～1600 用锹、锄头挖掘，少许用镐翻松
三类土 （坚土） 软及中等密实粘土；重粉质粘土；砾石土；干黄土；含碎(卵)石的黄土；粉质粘土；压实的填土 1750～1900 主要用镐，少许用锹、锄头，部分用撬棍
四类土 （砂砾坚土） 坚实密实的粘性土或黄土；中等密实的含碎(卵)石粘性土或黄土；粗卵石；天然级配砂石；软泥灰岩 1900 用镐或撬棍，部分用锲子及大锤
五类土 （软石） 硬质粘土；中密的页岩、泥灰岩、白垩土；胶结不紧的砾岩；软石灰岩及贝壳石岩 1100～2700 用镐或撬棍、大锤，部分用爆破
六类土 （次坚石） 泥岩；砂岩；砾岩；坚实的页岩、泥灰岩；密实的石灰岩；风化花岗岩、片麻岩 2200～2900 用爆破方法，部分用风镐
七类土 （坚石） 大理岩；辉绿岩；粉岩；粗、中粒花岗岩；坚实的白云岩、砂岩、砾岩、片麻岩、石灰岩 2500～3100 用爆破方法
八类土 （特坚石） 安山岩；玄武岩；花岗片麻岩；坚实的细粒花岗岩、闪长岩、石英岩、辉长岩、辉绿岩 2700～3300 用爆破方法

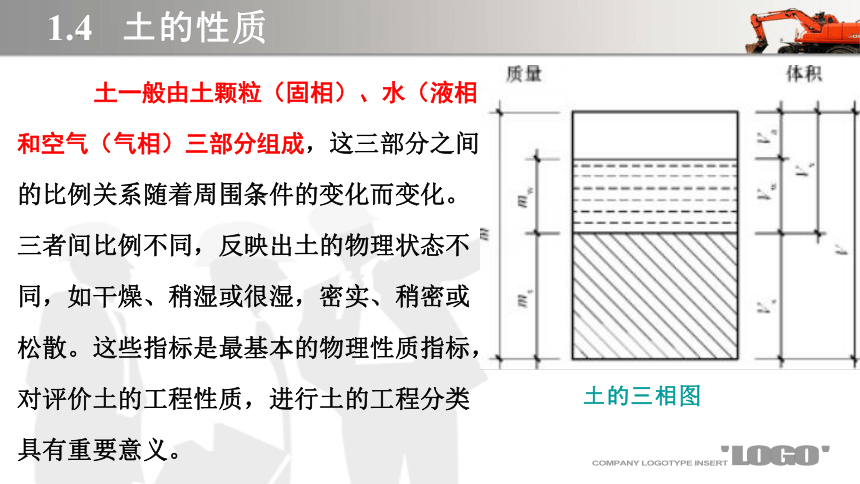

1.4 土的性质
土一般由土颗粒（固相）、水（液相）
和空气（气相）三部分组成，这三部分之间
的比例关系随着周围条件的变化而变化。
三者间比例不同，反映出土的物理状态不
同，如干燥、稍湿或很湿，密实、稍密或
松散。这些指标是最基本的物理性质指标，
对评价土的工程性质，进行土的工程分类
具有重要意义。
土的三相图

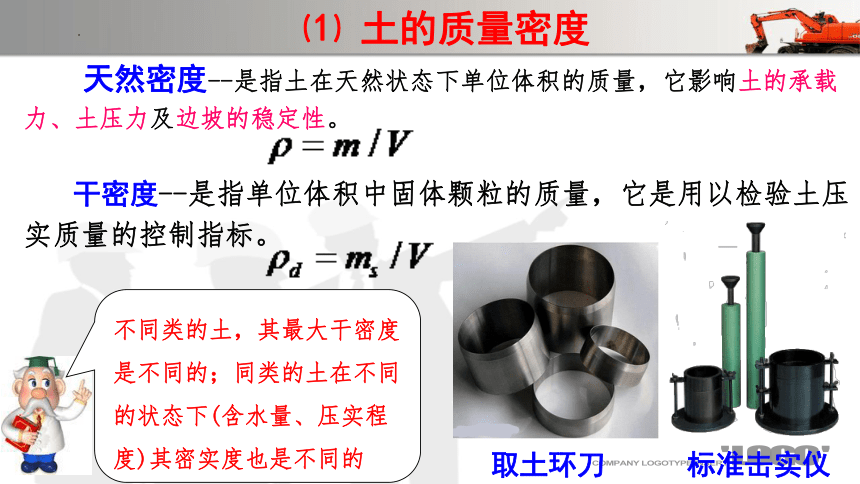

⑴ 土的质量密度
取土环刀 　 　标准击实仪
不同类的土，其最大干密度是不同的；同类的土在不同的状态下(含水量、压实程度)其密实度也是不同的
天然密度--是指土在天然状态下单位体积的质量，它影响土的承载力、土压力及边坡的稳定性。
干密度--是指单位体积中固体颗粒的质量，它是用以检验土压实质量的控制指标。
⑵ 土的含水量W
是土中所含的水与土的固体颗粒间的质量比，以百分数表示，见下式：
含水量影响土方
施工方法的选择
、边坡的稳定和
回填土的质量
土的含水量超过25～30%，
则机械化施工就困难，容易
打滑、陷车
回填土则需有最佳含水量方能
夯压密实，获得最大干密度
快速含水量测定仪
⑶ 土的渗透性
是指水流通过土中孔隙的难易程度。地下水在土中的渗流速度 V 与土的渗透系数 K 和水头梯度 I 有关，地下水在土中的渗流速度可按达西公式计算：
V（m/d）=K·I
土壤渗透试验仪
渗透系数K 值将直接
影响降水方案的选择
和涌水量计算的准确
性
⑷ 土的可松性
　　　即自然状态下的土，经过开挖后，其体积因松散而增加，以后虽经回填压实，仍不能恢复其原来的体积。土的可松性用可松性系数 KS 表示。
土的最初可松性系数　KS= V2 / V1；
土的最后可松性系数　K，S= V3 / V1 。
式中：V1　——土在天然状态下的体积；
　 V2　——土经开挖后的松散体积；
　V3　——土经回填压实后的体积。
土的最初可松性系数KS是计算挖掘机械生产率、运土车辆数量及弃土坑容积的重要参数，最后可松性系数K，S是计算场地平整标高及填方所需的挖方体积等的重要参 数。
不同分类的土的可松性系数可参考下表：
土的可松性参考值
土的类别 体积增加百分数 可松性系数
最 初 最 后 最初 Ks 最后 K，s
一类土（种植土除外） 8～17 1～2.5 1.08～1.17 1.01～1.03
二类土（植物土、泥炭） 20～30 3～4 1.20～1.30 1.03～1.04
二类土 14～28 2.5～5 1.14～1.28 1.02～1.05
三类土 24～30 4～7 1.24～1.30 1.04～1.07
四类土（除外） 26～32 6～9 1.26～1.32 1.06～1.09
四类土（泥灰岩、蛋白） 33～37 11～15 1.33～1.37 1.11～1.15
五～七类土 30～45 10～20 1.30～1.45 1.10～1.20
八类土 45～50 20～30 1.45～1.50 1.20～1.30
