第七章 图块和外部参考2

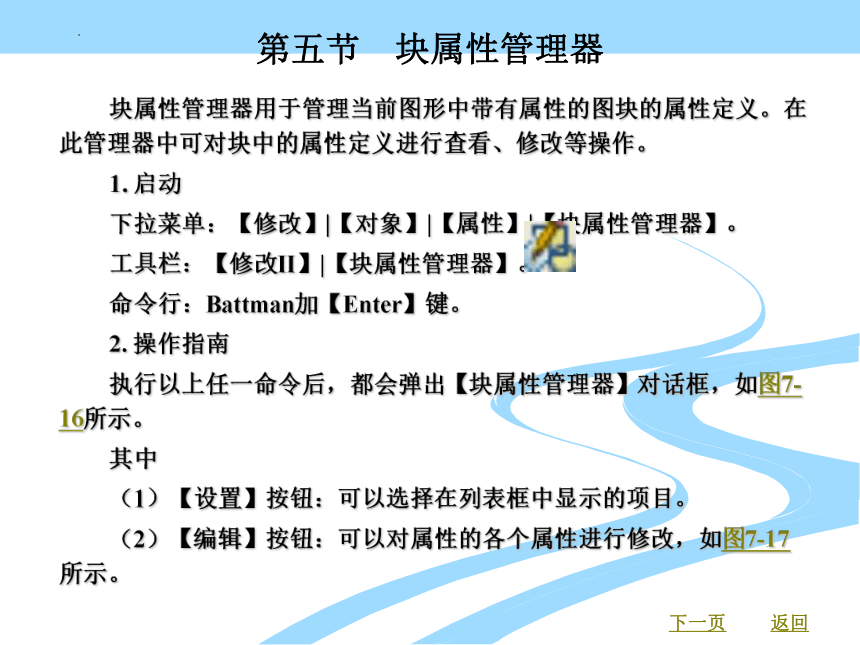

块属性管理器用于管理当前图形中带有属性的图块的属性定义。在此管理器中可对块中的属性定义进行查看、修改等操作。
1. 启动
下拉菜单:【修改】|【对象】|【属性】|【块属性管理器】。
工具栏:【修改Ⅱ】|【块属性管理器】。
命令行:Battman加【Enter】键。
2. 操作指南
执行以上任一命令后,都会弹出【块属性管理器】对话框,如图7-16所示。
其中
(1)【设置】按钮:可以选择在列表框中显示的项目。
(2)【编辑】按钮:可以对属性的各个属性进行修改,如图7-17所示。
第五节 块属性管理器
下一页
返回

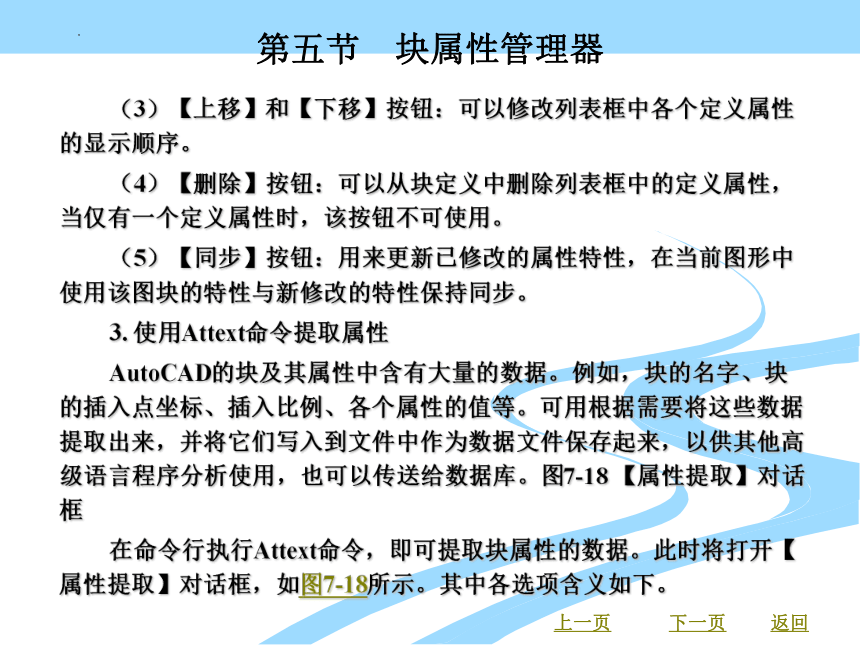

(3)【上移】和【下移】按钮:可以修改列表框中各个定义属性的显示顺序。
(4)【删除】按钮:可以从块定义中删除列表框中的定义属性,当仅有一个定义属性时,该按钮不可使用。
(5)【同步】按钮:用来更新已修改的属性特性,在当前图形中使用该图块的特性与新修改的特性保持同步。
3. 使用Attext命令提取属性
AutoCAD的块及其属性中含有大量的数据。例如,块的名字、块的插入点坐标、插入比例、各个属性的值等。可用根据需要将这些数据提取出来,并将它们写入到文件中作为数据文件保存起来,以供其他高级语言程序分析使用,也可以传送给数据库。图7-18 【属性提取】对话框
在命令行执行Attext命令,即可提取块属性的数据。此时将打开【属性提取】对话框,如图7-18所示。其中各选项含义如下。
第五节 块属性管理器
上一页
下一页
返回

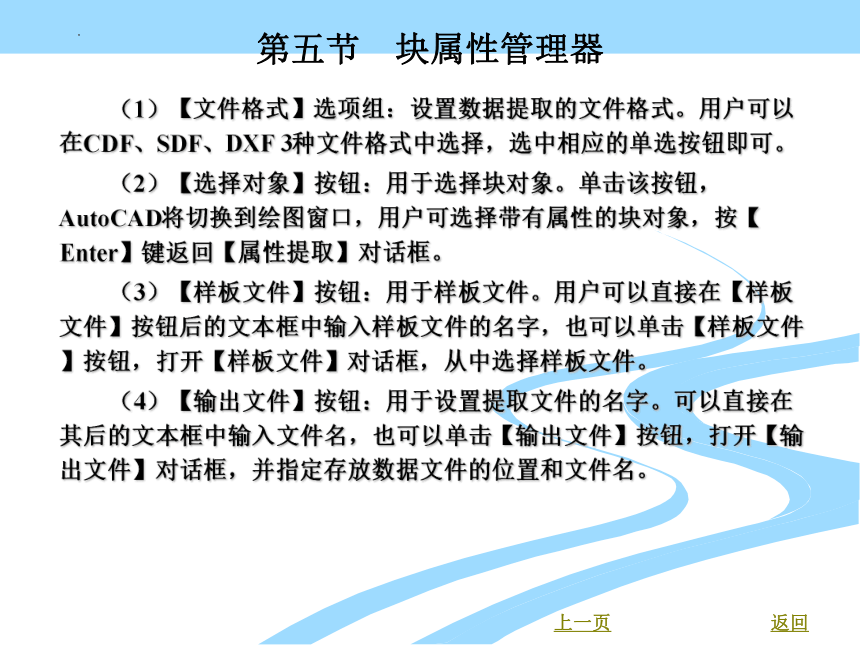

(1)【文件格式】选项组:设置数据提取的文件格式。用户可以在CDF、SDF、DXF 3种文件格式中选择,选中相应的单选按钮即可。
(2)【选择对象】按钮:用于选择块对象。单击该按钮,AutoCAD将切换到绘图窗口,用户可选择带有属性的块对象,按【Enter】键返回【属性提取】对话框。
(3)【样板文件】按钮:用于样板文件。用户可以直接在【样板文件】按钮后的文本框中输入样板文件的名字,也可以单击【样板文件】按钮,打开【样板文件】对话框,从中选择样板文件。
(4)【输出文件】按钮:用于设置提取文件的名字。可以直接在其后的文本框中输入文件名,也可以单击【输出文件】按钮,打开【输出文件】对话框,并指定存放数据文件的位置和文件名。
第五节 块属性管理器
上一页
返回
AutoCAD可以在图形和应用程序之间共享数据,方式主要有外部参照、链接和嵌入数据(OLE)、数据提取、访问外部表格、使用其他格式的数据等。
在AutoCAD 2008中能够把整个其他图形作为外部参照插入到当前图形中。虽然外部图形插入到当前图形中时有多种路径,但当前图形对外部参照的文件只有一个链接点。因为外部参照中的实体显示在当前图形中,但实体本身并没有加入当前图形中。当把整个文件作为图块插入,实体虽然保存在图形中,但原始图形的任何改变都不会在当前图形中反映。不同的是,当链接一个外部参照时,原始图形的任何改变都会在当前图形中反映。当每次打开包含外部参照的文件时,改变会自动更新。从分图汇成总图时,外部参照是非常有用的。有外部参照定位在组中用户与其他人的位置。
第六节 外部参照
下一页
返回

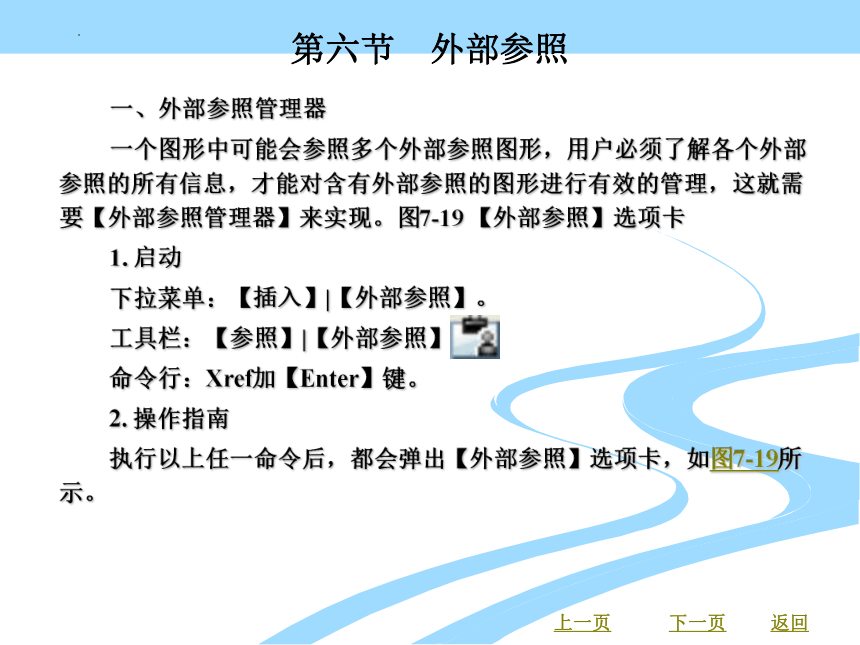

一、外部参照管理器
一个图形中可能会参照多个外部参照图形,用户必须了解各个外部参照的所有信息,才能对含有外部参照的图形进行有效的管理,这就需要【外部参照管理器】来实现。图7-19 【外部参照】选项卡
1. 启动
下拉菜单:【插入】|【外部参照】。
工具栏:【参照】|【外部参照】。
命令行:Xref加【Enter】键。
2. 操作指南
执行以上任一命令后,都会弹出【外部参照】选项卡,如图7-19所示。
第六节 外部参照
上一页
下一页
返回

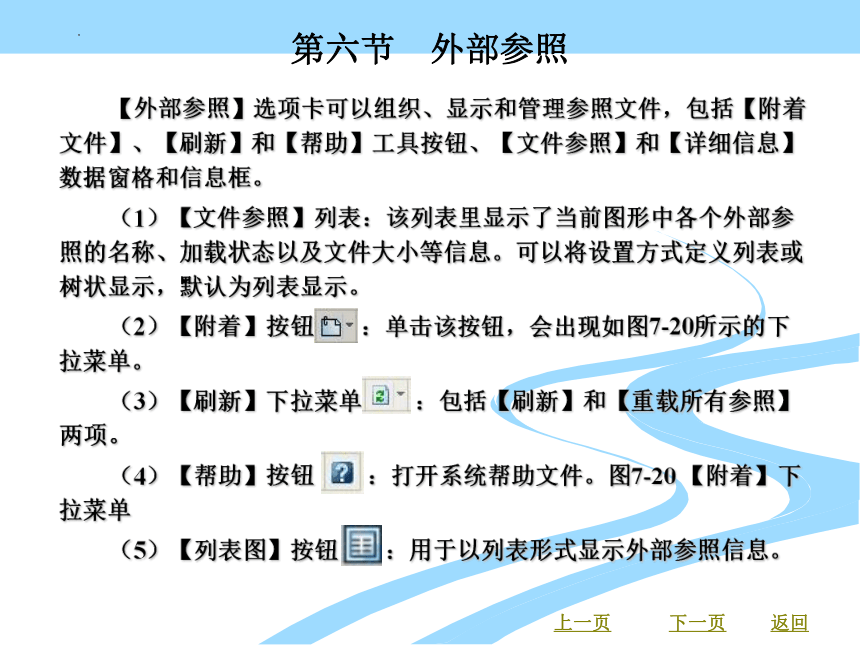

【外部参照】选项卡可以组织、显示和管理参照文件,包括【附着文件】、【刷新】和【帮助】工具按钮、【文件参照】和【详细信息】数据窗格和信息框。
(1)【文件参照】列表:该列表里显示了当前图形中各个外部参照的名称、加载状态以及文件大小等信息。可以将设置方式定义列表或树状显示,默认为列表显示。
(2)【附着】按钮 :单击该按钮,会出现如图7-20所示的下拉菜单。
(3)【刷新】下拉菜单 :包括【刷新】和【重载所有参照】两项。
(4)【帮助】按钮 :打开系统帮助文件。图7-20 【附着】下拉菜单
(5)【列表图】按钮 :用于以列表形式显示外部参照信息。
第六节 外部参照
上一页
下一页
返回

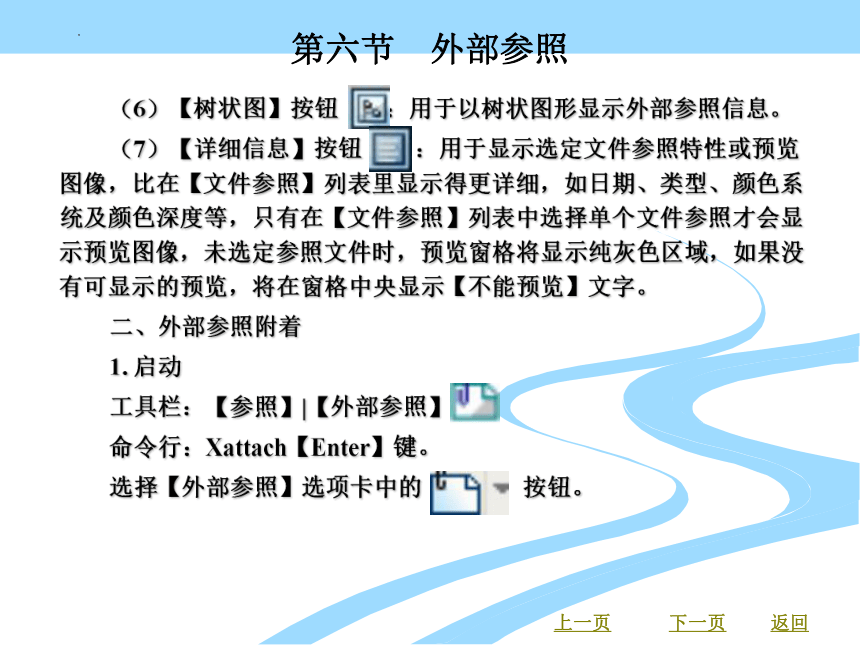

(6)【树状图】按钮 :用于以树状图形显示外部参照信息。
(7)【详细信息】按钮 :用于显示选定文件参照特性或预览图像,比在【文件参照】列表里显示得更详细,如日期、类型、颜色系统及颜色深度等,只有在【文件参照】列表中选择单个文件参照才会显示预览图像,未选定参照文件时,预览窗格将显示纯灰色区域,如果没有可显示的预览,将在窗格中央显示【不能预览】文字。
二、外部参照附着
1. 启动
工具栏:【参照】|【外部参照】。
命令行:Xattach【Enter】键。
选择【外部参照】选项卡中的 按钮。
第六节 外部参照
上一页
下一页
返回
2. 操作指南

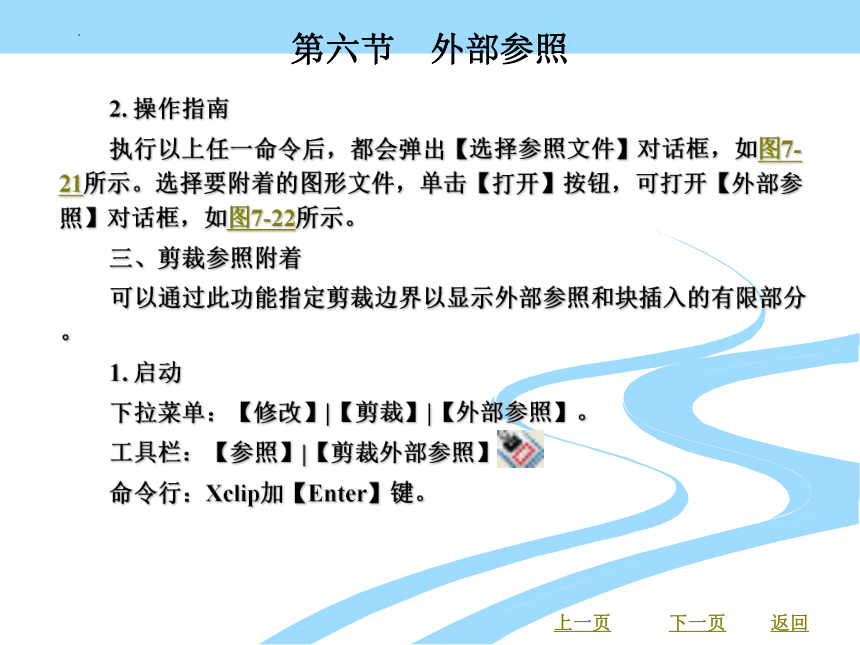

执行以上任一命令后,都会弹出【选择参照文件】对话框,如图7-21所示。选择要附着的图形文件,单击【打开】按钮,可打开【外部参照】对话框,如图7-22所示。
三、剪裁参照附着
可以通过此功能指定剪裁边界以显示外部参照和块插入的有限部分。
1. 启动
下拉菜单:【修改】|【剪裁】|【外部参照】。
工具栏:【参照】|【剪裁外部参照】。
命令行:Xclip加【Enter】键。
第六节 外部参照
上一页
下一页
返回

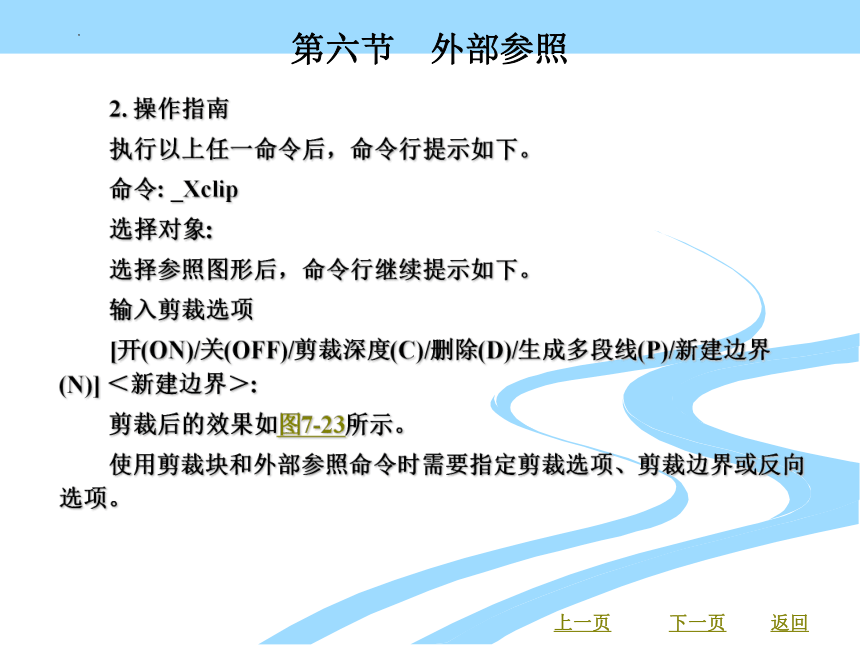

2. 操作指南
执行以上任一命令后,命令行提示如下。
命令: _Xclip
选择对象:
选择参照图形后,命令行继续提示如下。
输入剪裁选项
[开(ON)/关(OFF)/剪裁深度(C)/删除(D)/生成多段线(P)/新建边界(N)] <新建边界>:
剪裁后的效果如图7-23所示。
使用剪裁块和外部参照命令时需要指定剪裁选项、剪裁边界或反向选项。
第六节 外部参照
上一页
下一页
返回

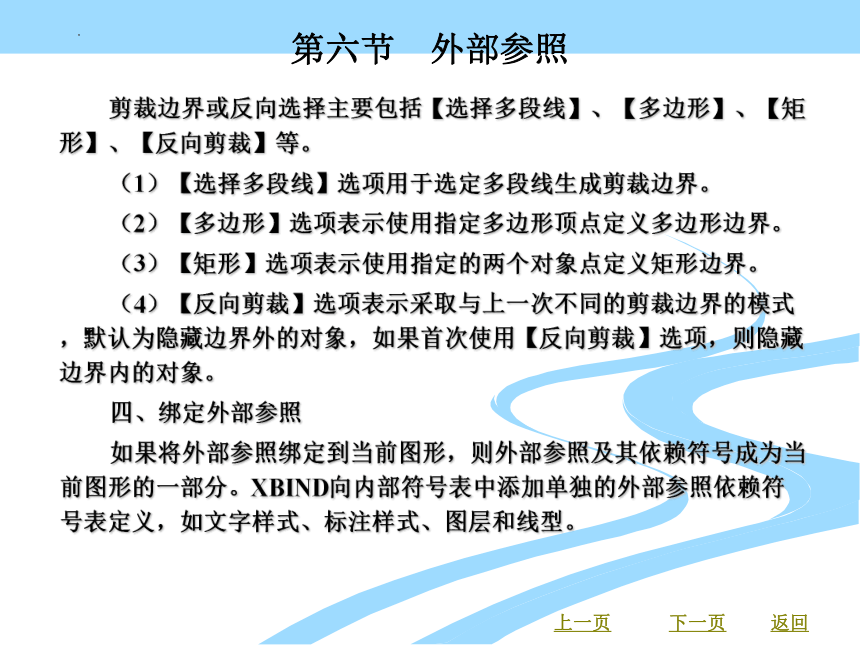

剪裁边界或反向选择主要包括【选择多段线】、【多边形】、【矩形】、【反向剪裁】等。
(1)【选择多段线】选项用于选定多段线生成剪裁边界。
(2)【多边形】选项表示使用指定多边形顶点定义多边形边界。
(3)【矩形】选项表示使用指定的两个对象点定义矩形边界。
(4)【反向剪裁】选项表示采取与上一次不同的剪裁边界的模式,默认为隐藏边界外的对象,如果首次使用【反向剪裁】选项,则隐藏边界内的对象。
四、绑定外部参照
如果将外部参照绑定到当前图形,则外部参照及其依赖符号成为当前图形的一部分。XBIND向内部符号表中添加单独的外部参照依赖符号表定义,如文字样式、标注样式、图层和线型。
第六节 外部参照
上一页
下一页
返回

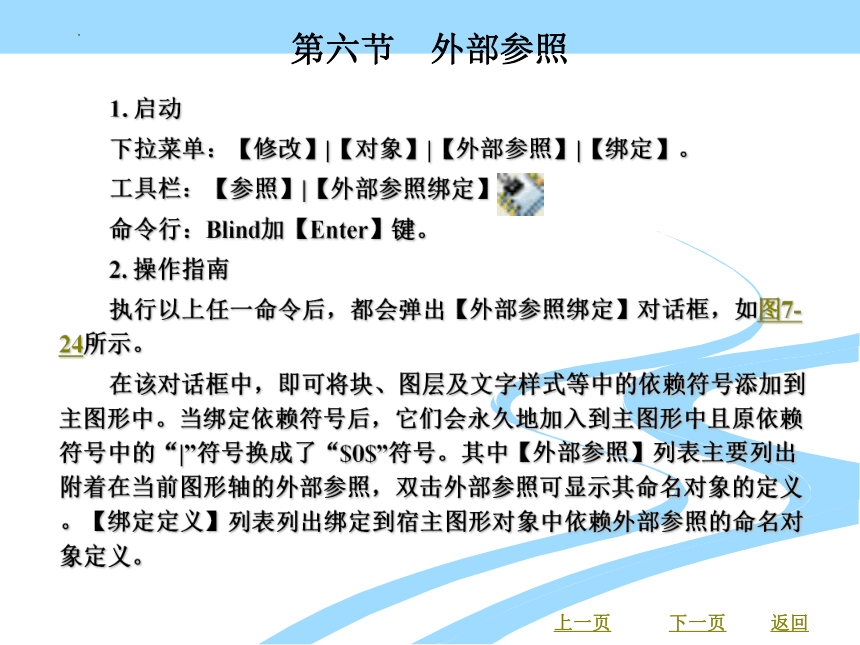

1. 启动
下拉菜单:【修改】|【对象】|【外部参照】|【绑定】。
工具栏:【参照】|【外部参照绑定】。
命令行:Blind加【Enter】键。
2. 操作指南
执行以上任一命令后,都会弹出【外部参照绑定】对话框,如图7-24所示。
在该对话框中,即可将块、图层及文字样式等中的依赖符号添加到主图形中。当绑定依赖符号后,它们会永久地加入到主图形中且原依赖符号中的“|”符号换成了“$0$”符号。其中【外部参照】列表主要列出附着在当前图形轴的外部参照,双击外部参照可显示其命名对象的定义。【绑定定义】列表列出绑定到宿主图形对象中依赖外部参照的命名对象定义。
第六节 外部参照
上一页
下一页
返回
单击【添加】按钮可将【外部参照】列表中选定的命名对象定义移动到【绑定定义】列表中,单击【删除】按钮可以移回。
五、在位编辑外部参照
1. 启动
下拉菜单:【工具】|【外部参照和块在位编辑】|【在位编辑参照】。
工具栏:【参照编辑】|【在位编辑参照】。
命令行:Refedit加【Enter】键。
2. 操作指南
执行以上任一命令后,再根据命令行提示选择编辑对象,即可弹出【参照编辑】对话框,如图7-25所示。
第六节 外部参照
上一页
下一页
返回
当块和外部参照的在位编辑操作完成后,命令行将提示:
用REFCLOSE或“参照编辑”工具栏来结束参照编辑任务 //提示结束编辑任务
根据命令行提示在命令行中输入REFCLOSE命令或使用【参照编辑】工具栏上的【关闭参照】按钮 、【结束参照编辑】按钮 结束参照编辑任务,此时将弹出确认对话框。
用户也可以在命令行中输入-Refedit命令,命令行将提示:
命令: -Refedit
选择参照:
选择嵌套层次 [确定(O)/下一个(N)] <下一个>: o
//选择嵌套层次
输入对象选择方法 [全部(A)/嵌套(N)] <全部>:
//选择对象选择方法
第六节 外部参照
上一页
下一页
返回
显示属性定义 [是(Y)/否(N)] <否>: y //是否显示属性定义
用 REFCLOSE 或“参照编辑”工具栏来结束参照编辑任务
//提示结束编辑任务
六、操作实例——编辑【电脑】图形对象
本例在【电脑.dwg】图形(如图7-27所示)中插入【显示器】图片,并对其进行编辑。更深一步了解修改图块属性的方法,创建完成后的效果如图7-28所示。
编辑该图形对象的具体操作如下。
(1)打开【电脑.dwg】图形文件,选择【插入】|【外部参照】命令,打开【外部参照】对话框,单击【附着DWG】按钮 ,在弹出的菜单中选择需要的命令。
第六节 外部参照
上一页
下一页
返回
(2)打开【选择图形文件】对话框,如图7-29所示,选择需要的文件,然后单击【打开】按钮,打开【图形】对话框,如图7-30所示,单击【确定】按钮。
(3)返回绘图区,指定如图7-31所示的点为插入点,命令行会提示“指定缩放比例因子或[单位(U)]<1>:”,输入要缩放的比例,或者按【Enter】键完成插入后再使用夹点缩放。
第六节 外部参照
上一页
返回
