第六章　文字和表格
第六章　文字和表格
第一节　设置文字样式
第二节　标注单行文本
第三节　标注多行文本

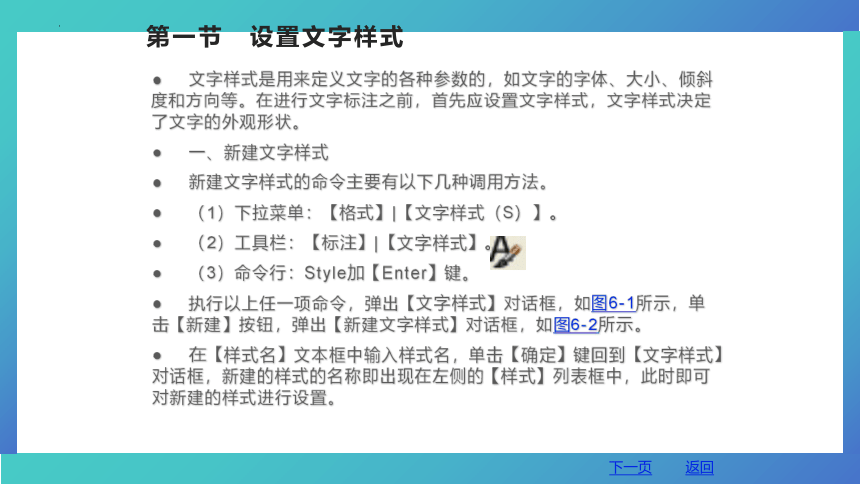

文字样式是用来定义文字的各种参数的，如文字的字体、大小、倾斜度和方向等。在进行文字标注之前，首先应设置文字样式，文字样式决定了文字的外观形状。
一、新建文字样式
新建文字样式的命令主要有以下几种调用方法。
（1）下拉菜单：【格式】|【文字样式（S）】。
（2）工具栏：【标注】|【文字样式】。
（3）命令行：Style加【Enter】键。
执行以上任一项命令，弹出【文字样式】对话框，如图6-1所示，单击【新建】按钮，弹出【新建文字样式】对话框，如图6-2所示。
在【样式名】文本框中输入样式名，单击【确定】键回到【文字样式】对话框，新建的样式的名称即出现在左侧的【样式】列表框中，此时即可对新建的样式进行设置。
第一节　设置文字样式
下一页
返回
1. 设置字体
在【字体名】列表框可以选择合适的字体，如选择【宋体】，在【大小】选项组的【高度】文本框中输入3.5000，如图6-3所示。选中【使用大字体】复选框，可在【大字体】下拉列表框中选择大字体样式。大字体是系统默认不使用的字体。
2. 设置效果
在【效果】选项组中可设置字体的效果，如颠倒、反向、垂直和倾斜等。
（1）选择【颠倒】：可将文字上下颠倒显示（仅作用于单行文字），如图6-4所示。
（2）选择【反向】：可将文字反向显示（仅作用于单行文字），如图6-5所示。
第一节　设置文字样式
上一页
下一页
返回

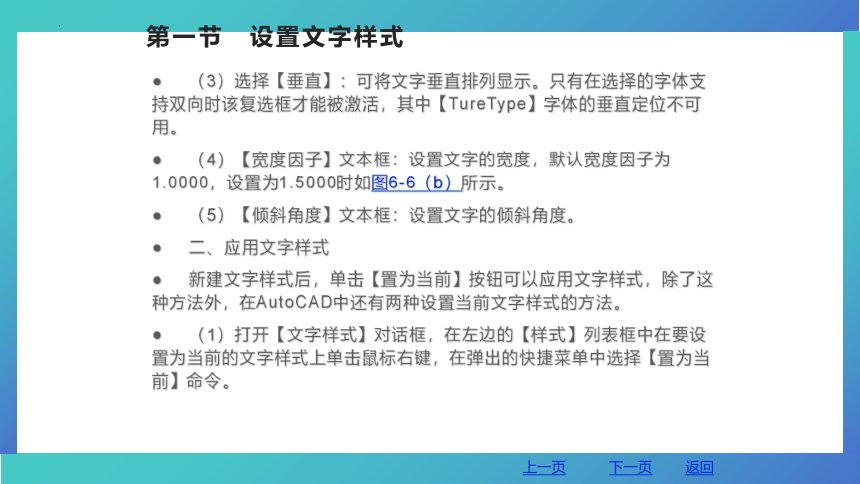

（3）选择【垂直】：可将文字垂直排列显示。只有在选择的字体支持双向时该复选框才能被激活，其中【TureType】字体的垂直定位不可用。
（4）【宽度因子】文本框：设置文字的宽度，默认宽度因子为1.0000，设置为1.5000时如图6-6（b）所示。
（5）【倾斜角度】文本框：设置文字的倾斜角度。
二、应用文字样式
新建文字样式后，单击【置为当前】按钮可以应用文字样式，除了这种方法外，在AutoCAD中还有两种设置当前文字样式的方法。
（1）打开【文字样式】对话框，在左边的【样式】列表框中在要设置为当前的文字样式上单击鼠标右键，在弹出的快捷菜单中选择【置为当前】命令。
第一节　设置文字样式
上一页
下一页
返回

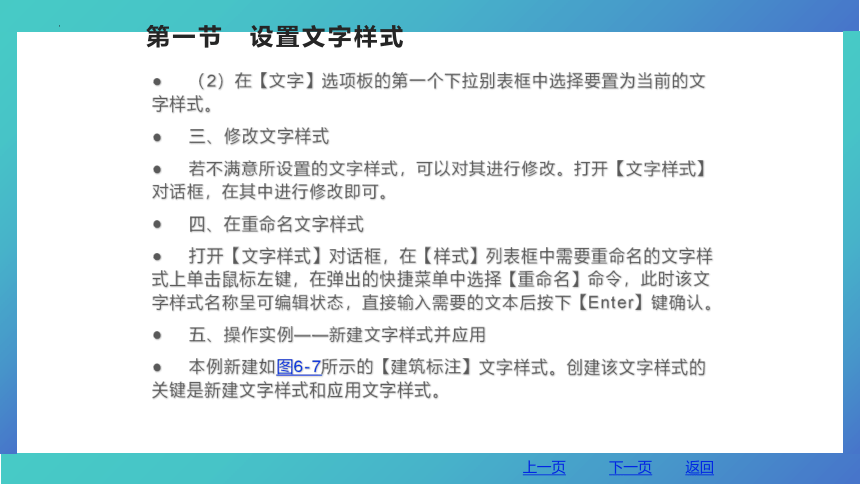

（2）在【文字】选项板的第一个下拉别表框中选择要置为当前的文字样式。
三、修改文字样式
若不满意所设置的文字样式，可以对其进行修改。打开【文字样式】对话框，在其中进行修改即可。
四、在重命名文字样式
打开【文字样式】对话框，在【样式】列表框中需要重命名的文字样式上单击鼠标左键，在弹出的快捷菜单中选择【重命名】命令，此时该文字样式名称呈可编辑状态，直接输入需要的文本后按下【Enter】键确认。
五、操作实例——新建文字样式并应用
本例新建如图6-7所示的【建筑标注】文字样式。创建该文字样式的关键是新建文字样式和应用文字样式。
第一节　设置文字样式
上一页
下一页
返回

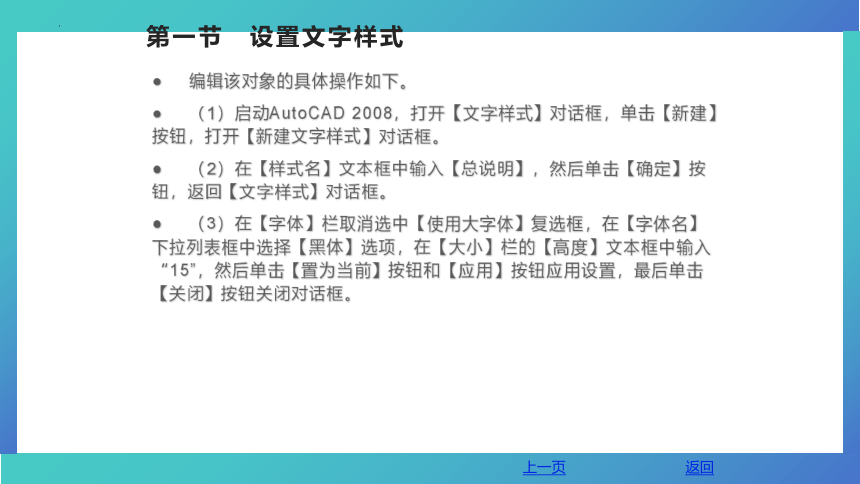

编辑该对象的具体操作如下。
（1）启动AutoCAD 2008，打开【文字样式】对话框，单击【新建】按钮，打开【新建文字样式】对话框。
（2）在【样式名】文本框中输入【总说明】，然后单击【确定】按钮，返回【文字样式】对话框。
（3）在【字体】栏取消选中【使用大字体】复选框，在【字体名】下拉列表框中选择【黑体】选项，在【大小】栏的【高度】文本框中输入“15”，然后单击【置为当前】按钮和【应用】按钮应用设置，最后单击【关闭】按钮关闭对话框。
第一节　设置文字样式
上一页
返回

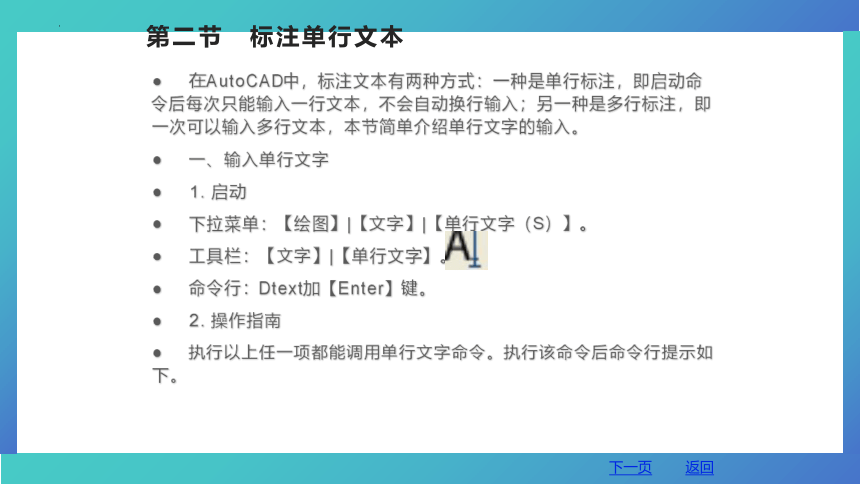

在AutoCAD中，标注文本有两种方式：一种是单行标注，即启动命令后每次只能输入一行文本，不会自动换行输入；另一种是多行标注，即一次可以输入多行文本，本节简单介绍单行文字的输入。
一、输入单行文字
1. 启动
下拉菜单：【绘图】|【文字】|【单行文字（S）】。
工具栏：【文字】|【单行文字】。
命令行：Dtext加【Enter】键。
2. 操作指南
执行以上任一项都能调用单行文字命令。执行该命令后命令行提示如下。
第二节　标注单行文本
下一页
返回

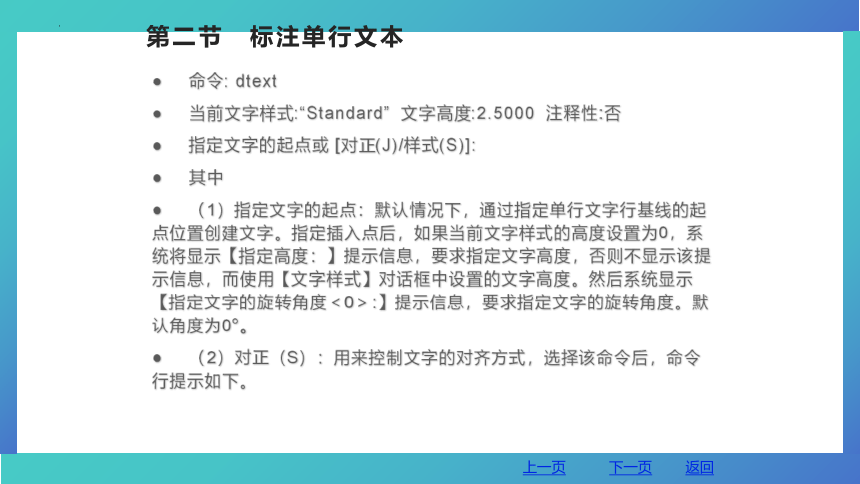

命令: dtext
当前文字样式:“Standard” 文字高度:2.5000 注释性:否
指定文字的起点或 [对正(J)/样式(S)]:
其中
（1）指定文字的起点：默认情况下，通过指定单行文字行基线的起点位置创建文字。指定插入点后，如果当前文字样式的高度设置为0，系统将显示【指定高度：】提示信息，要求指定文字高度，否则不显示该提示信息，而使用【文字样式】对话框中设置的文字高度。然后系统显示【指定文字的旋转角度＜0＞:】提示信息，要求指定文字的旋转角度。默认角度为0°。
（2）对正（S）：用来控制文字的对齐方式，选择该命令后，命令行提示如下。
第二节　标注单行文本
上一页
下一页
返回
输入选项
[对齐(A)/调整(F)/中心(C)/中间(M)/右(R)/左上(TL)/中上(TC)/右上(TR)/左中(ML)/正中(MC)/右中(MR)/左下(BL)/中下(BC)/右下(BR)]:
其中：
◎对齐（A）：使用该方式后，标注文本在用户的文本基线的起点和终点之间保持字符宽度因子不变，通过调整字符的高度来匹配对齐。
◎调整（F）：用户需要指定文字的起点、结束点以及高度，文字将均匀地排列于起始点与结束点之间，如图6-8所示。
◎中心（C）： 使用该方式后，标注文本中点与指定点对齐。
◎中间（M）： 使用该方式后，标注文本的文本中心和高度中心与指定点对齐。
◎右边（R）： 选用该项，在图形中指定的点与文本基线的右端对齐。
第二节　标注单行文本
上一页
下一页
返回
◎左上（TL）： 选用该项，在图形中指定的点与标注文本顶部左端点对齐。
◎中上（TC）： 选用该项，在图形中指定的点与标注文本顶部中点对齐。
◎右上（TR）： 选用该项，在图形中指定的点与标注文本顶部右端点对齐。
◎左中（ML）： 选用该项，在图形中指定的点与标注文本左端中间点对齐。图6-8 调整文字
◎正中（MC）： 选用该项，在图形中指定的点与标注文本中部中心点对齐。
◎右中（MR）： 选用该项，在图形中指定的点与标注文本右端中间点对齐。
第二节　标注单行文本
上一页
下一页
返回
◎左下（BL）： 选用该项，在图形中指定的点与标注文本底部左端点对齐。
◎中下（BC）： 选用该项，在图形中指定的点与字符串底部中点对齐。
◎右下（BR）： 选用该项，在图形中指定的点与字符串底部右端点对齐。
（3）样式（S）：用于设置当前文字的样式。输入S后，命令行提示如下。
指定文字的起点或 [对正(J)/样式(S)]: s
输入样式名或 [ ] ＜Standard＞:
若不知道当前图形中有哪些文字样式，可以在命令行中输入“？”后按【Enter】键，弹出【AutoCAD文本窗口】，在该窗口中列出了所有的文字样式及其放置参数。
第二节　标注单行文本
上一页
下一页
返回
二、编辑单行文字
编辑单行文字包括编辑文字的内容、对正方式及缩放比例。
1. 启动
选择下拉菜单【修改】|【对象】|【文字】子菜单中的【编辑（E）】、【比例（S）】、【对正（J）】命令进行设置。
2. 操作指南
（1）编辑（E）：选择该命令，然后在绘图窗口中单击需要编辑的单行文字，进入文字编辑状态，可以重新输入文本内容。该命令对应【文字】工具栏中 按钮。
（2）比例（S）：选择该命令，然后在绘图窗口中单击需要编辑的单行文字，此时需要输入缩放的基点以及指定新高度、匹配对象（M）或缩放比例（S）。该命令对应【文字】工具栏中按钮。命令行提示如下。
第二节　标注单行文本
上一页
下一页
返回
输入缩放的基点选项
[现有(E)/左(L)/中心(C)/中间(M)/右(R)/左上(TL)/中上(TC)/右上(TR)/左中(ML)/正中(MC)/右中(MR)/左下(BL)/中下(BC)/右下(BR)] ＜现有＞: E
指定新模型高度或 [图纸高度(P)/匹配对象(M)/比例因子(S)] ＜2.5＞
（3）对正（J）：选择该命令，然后在绘图窗口中单击需要编辑的单行文字，此时可以重新设置文字的对正方式。该命令对应【文字】工具栏中按钮。命令行提示如下。
输入对正选项
[左(L)/对齐(A)/调整(F)/中心(C)/中间(M)/右(R)/左上(TL)/中上(TC)/右上(TR)/左中(ML)/正中(MC)/右中(MR)/左下(BL)/中下(BC)/右下(BR)] ＜左＞: L
第二节　标注单行文本
上一页
下一页
返回
三、操作实例——创建并编辑单行文本
本例创建如图6-9所示的单行文本。创建该文本的关键是在单行文本框中插入“°”符号。
编辑该对象的具体操作如下。
启动AutoCAD 2008,在命令行中执行Text命令,命令行提示如下
命令: text
当前文字样式:"Standard" 文字高度:2.5000 注释性:否
指定文字的起点或 [对正(J)/样式(S)]: j
//选择【对正】选项，设置文字对齐方式
输入选项
[对齐(A)/调整(F)/中心(C)/中间(M)/右(R)/左上(TL)/中上(TC)/右上(TR)/左中(ML)/正中(MC)/右中(MR)/左下(BL)/中下(BC)/右下(BR)]: mc //选择【正中】选项，按空格键
第二节　标注单行文本
上一页
下一页
返回
指定文字的中间点: //在绘图区中拾取一点作为文字左中点
指定高度 ＜2.5000＞: 12
指定文字的旋转角度 ＜0＞: 30
//输入“30”，并按空格键，输 入【全图倒
角均为30%%d】，单击绘图区的空白处
，然后按【Esc】键。
第二节　标注单行文本
上一页
返回
使用多行文字可以输入较为复杂的文字说明，如图样的技术要求和设计总说明等。在AutoCAD中，多行文字是通过【多行文字编辑器】来实现的。
一、输入多行文字
Mtext 命令可在绘图区用户指定的文本边界框内标注段落型文本，并将其作为一个实体。指定的边框决定了段落文本的左右边界。输入多行文字有以下几种方法。
（1）下拉菜单：【绘图】|【文字】|【多行文字（M）】。图6-10 文字输入
（2）工具栏：【文字】|【多行文字】。
（3）命令行：Mtext加【Enter】键。
执行以上任一项都能调用多行文字命令。
第三节　标注多行文本
下一页
返回
下面以图6-10为实例介绍使用多行文字命令的方法。
选择【文字】|【多行文字】命令，命令行提示如下。
命令: _mtext 当前文字样式:"Standard" 文字高度:2.5 注释性:否
指定第一角点: //拾取点A
指定对角点或 [高度(H)/对正(J)/行距(L)/旋转(R)/样式(S)/宽度(W)/栏(C)]: //拾取点B
确定文本框区域后，将弹出【文字格式】工具栏和文字输入窗口，如图6-11所示。输入【结构设计】后单击【确定】键完成操作。
1. 使用【文字格式】工具栏
使用【文字格式】工具栏，可以设置文字样式、文字字体、文字高度、加粗、倾斜和加下画线效果。
第三节　标注多行文本
上一页
下一页
返回
单击【堆叠】按钮 ，可以创建堆叠文字（堆叠文字是以一种垂直对齐方式出现的文字或分数），需要分别输入分子和分母，其间使用/、#或^分隔，然后选择这一部分文字，单击按钮即可。如要创建分数400/500，则可先输入400/500，然后选中该文字并单击 按钮，效果如图6-12所示。如果输入400/500后按【Enter】键，将打开【自动堆叠特性】对话框，如图6-13所示，可以设置是否需要在输入如x/y、x#y和x^y的表达式时自动堆叠，还可以设置堆叠的其他特性。
2. 设置紧缩、制表位和多行文字的宽度、高度
在文字输入窗口中，单击【段落】按钮 ，打开【段落】对话框，如图6-14所示，可以从中设置缩进和制表位位置。
其中
（1）【制表位】选项组：用于以设置制表位的位置，单击【添加】按钮可设置新制表位，单击【清除】按钮可清除列表框中的所有设置。
第三节　标注多行文本
上一页
下一页
返回
（2）【左缩进】选项组：【第一行】文本框用于设置首行的左缩进位置；【悬挂】文本框用于设置段落的左缩进位置。
（3）【右缩进】选项组：【右】文本框用于设置段落右缩进的位置。
右击文字输入窗口的上部标尺，从弹出的快捷菜单中选择【设置多行文字宽度】命令，打开【设置多行文字宽度】对话框设置多行文字的宽度；选择【设置多行文字高度】命令，打开【设置多行文字高度】对话框设置多行文字的高度。
3. 使用选项菜单
在【文字格式】工具栏中单击【选项】按钮 ，打开多行文字的选菜单，如图6-15所示，可以对多行文本进行更多的设置。在文字输入窗口中右击，将弹出一个快捷菜单，该快捷菜单与选项菜单中的主要命令一一对应。
第三节　标注多行文本
上一页
下一页
返回
在该选项菜单中，主要命令的功能如下。
（1）【插入字段】命令：选择该命令将打开【字段】对话框，如图6-16所示，可以选择需要插入的字段。
（2）【符号】命令：选择该命令中的子命令，可以在标注文字时输入一些特殊的字符，如度数、正负号。如果要选择【其他】命令，将打开【字符映射表】对话框，如图6-17所示，可以插入其他特殊字符。
（3）【段落对齐】命令：选择该命令的子命令，可以设置段落的对齐方式。
（4）【项目符号和列表】命令：可以使用字母、数字作为段落文字的项目符号。
（5）【查找和替换】命令：选择该命令，将打开【查找和替换】对话框，如图6-18所示，利用该对话框可以搜索同时替换指定的字符串，用户也可设置查找的条件，例如是否全字匹配、是否区分大小写。
第三节　标注多行文本
上一页
下一页
返回
（6）【改变大小写】命令：该命令包括大写和小写两个命令，使用它们可改变文字中字符的大小写。
（7）【自动大写】命令：选择该命令，可以把所有新输入的文字转换成大写。该功能不影响已有的文字。
（8）【合并段落】命令：选择该命令，可以合并多个段落。
（9）【删除格式】命令：选择该命令，可以删除文字中应用的格式，例如，加粗、倾斜等。
（10）【背景遮罩】命令：选择该命令将打开【背景遮罩】对话框，如图6-19所示，可以设置是否使用背景遮罩、边界偏移因子（1～5），以及背景遮罩的填充颜色。
第三节　标注多行文本
上一页
下一页
返回
二、编辑多行文字
1. 启动
选择【修改】|【对象】|【文字】|【编辑】命令后，单击输入的多行文字。
在绘图窗口中双击创建的多行文字。
右击输入的多行文字，在弹出的快捷菜单中选择【重复MTEDIT】命令。
2. 操作指南
执行以上任一操作都可以打开多行文字编辑窗口，然后参照多行文字的设置方法，修改并剪辑文字。最后单击【文字格式】工具栏中的【确定】按钮完成编辑。
第三节　标注多行文本
上一页
返回
