模板工程
模板工程的基本要求

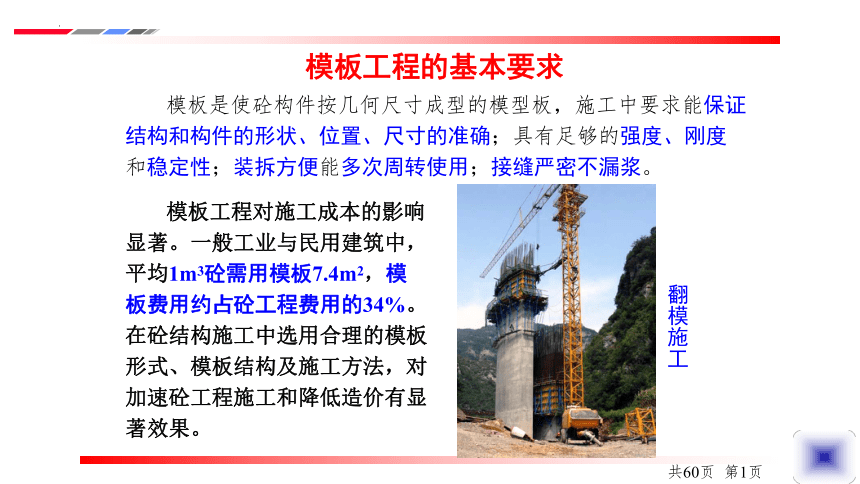

模板工程对施工成本的影响显著。一般工业与民用建筑中，平均1m3砼需用模板7.4m2，模板费用约占砼工程费用的34%。在砼结构施工中选用合理的模板形式、模板结构及施工方法，对加速砼工程施工和降低造价有显著效果。
模板是使砼构件按几何尺寸成型的模型板，施工中要求能保证结构和构件的形状、位置、尺寸的准确；具有足够的强度、刚度和稳定性；装拆方便能多次周转使用；接缝严密不漏浆。
共60页 第1页
翻模施工
1模板的种类

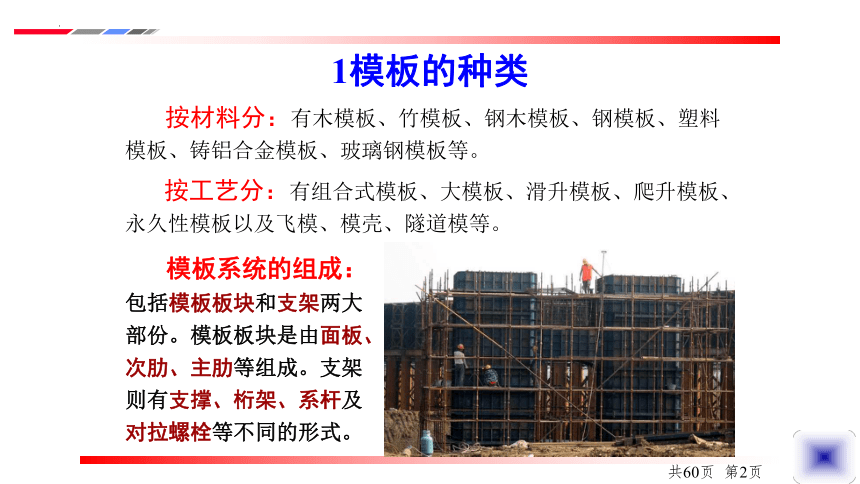

模板系统的组成：包括模板板块和支架两大部份。模板板块是由面板、次肋、主肋等组成。支架则有支撑、桁架、系杆及对拉螺栓等不同的形式。
按材料分：有木模板、竹模板、钢木模板、钢模板、塑料模板、铸铝合金模板、玻璃钢模板等。
按工艺分：有组合式模板、大模板、滑升模板、爬升模板、永久性模板以及飞模、模壳、隧道模等。
共60页 第2页
1.1 组合式模板

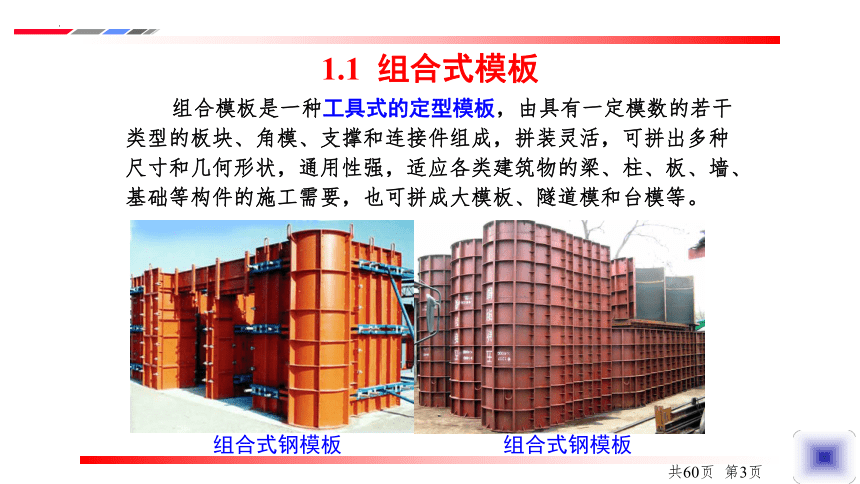

组合模板是一种工具式的定型模板，由具有一定模数的若干类型的板块、角模、支撑和连接件组成，拼装灵活，可拼出多种尺寸和几何形状，通用性强，适应各类建筑物的梁、柱、板、墙、基础等构件的施工需要，也可拼成大模板、隧道模和台模等。
组合式钢模板 组合式钢模板
共60页 第3页
1.1.1 组合式钢模板

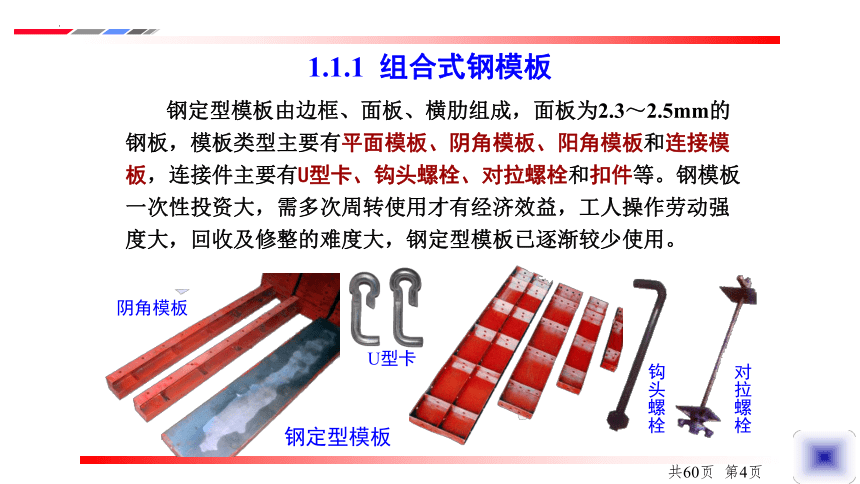

钢定型模板由边框、面板、横肋组成，面板为2.3～2.5mm的钢板，模板类型主要有平面模板、阴角模板、阳角模板和连接模板，连接件主要有U型卡、钩头螺栓、对拉螺栓和扣件等。钢模板一次性投资大，需多次周转使用才有经济效益，工人操作劳动强度大，回收及修整的难度大，钢定型模板已逐渐较少使用。
钢定型模板
U型卡
钩头螺栓
对拉螺栓
阴角模板
共60页 第4页
1.1.2 钢木定型模板

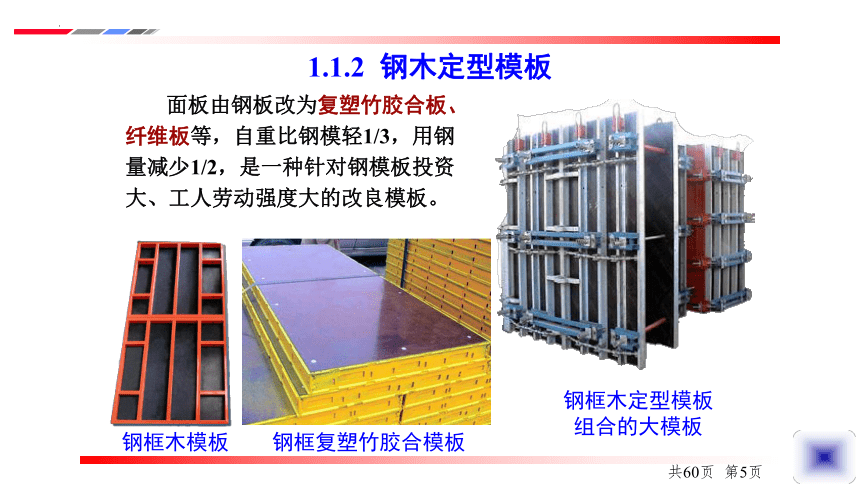

面板由钢板改为复塑竹胶合板、纤维板等，自重比钢模轻1/3，用钢量减少1/2，是一种针对钢模板投资大、工人劳动强度大的改良模板。
钢框木模板 钢框复塑竹胶合模板
钢框木定型模板
组合的大模板
共60页 第5页
1.2 覆塑竹胶合模板

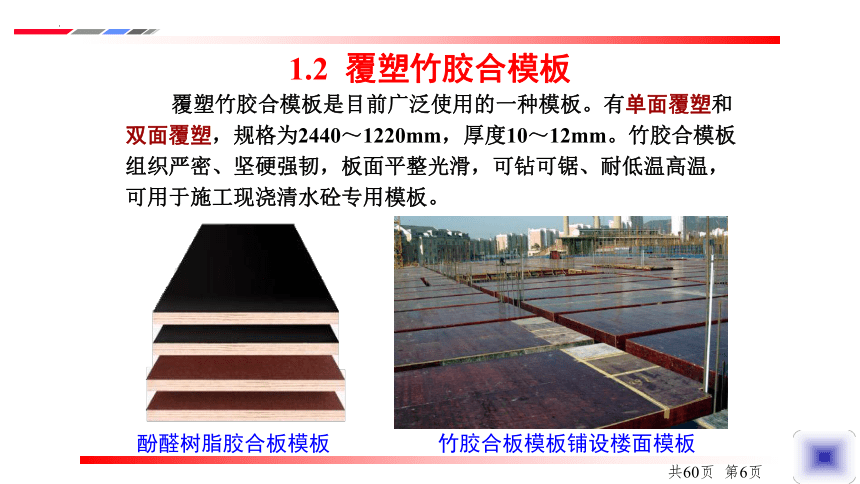

覆塑竹胶合模板是目前广泛使用的一种模板。有单面覆塑和双面覆塑，规格为2440～1220mm，厚度10～12mm。竹胶合模板组织严密、坚硬强韧，板面平整光滑，可钻可锯、耐低温高温，可用于施工现浇清水砼专用模板。
酚醛树脂胶合板模板 竹胶合板模板铺设楼面模板
共60页 第6页
1.3 模壳

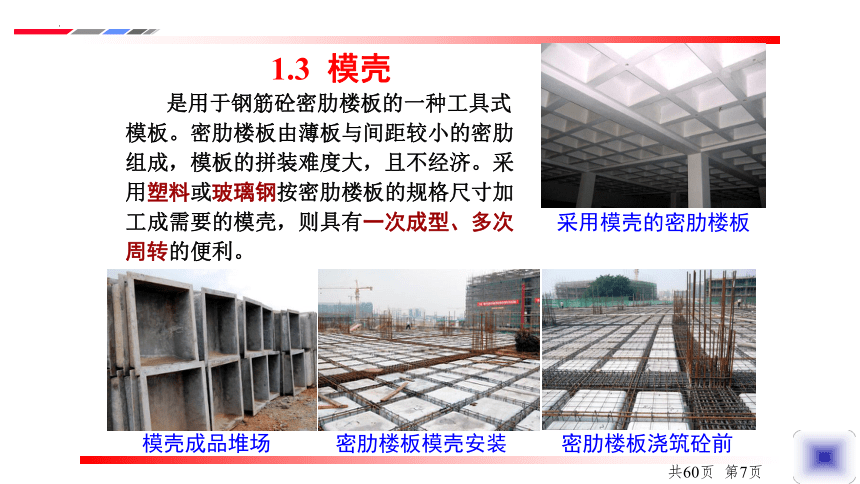

是用于钢筋砼密肋楼板的一种工具式模板。密肋楼板由薄板与间距较小的密肋组成，模板的拼装难度大，且不经济。采用塑料或玻璃钢按密肋楼板的规格尺寸加工成需要的模壳，则具有一次成型、多次周转的便利。
模壳成品堆场 密肋楼板模壳安装 密肋楼板浇筑砼前
采用模壳的密肋楼板
共60页 第7页
1.4 永久性模板
又称一次消耗模板，即在现浇砼结构浇筑后不再拆除，有的模板与现浇结构叠合成共同受力构件。永久性模板分为压型钢板和配筋的砼薄板两种，多用于现浇钢筋砼楼（屋）面板，永久性模板简化了现浇结构的支模工艺，改善了劳动条件，节约了拆模用工，加快了工程进度，提高了工程质量。
压型钢板组合楼板示意图
压型钢板
作永久性模板
共60页 第8页
1.5 工具式支撑
是采用各种工具式的定型桁架、支撑、托具、卡具等组成模板的支架系统，节约材料、扩大施工空间、加快施工进度。

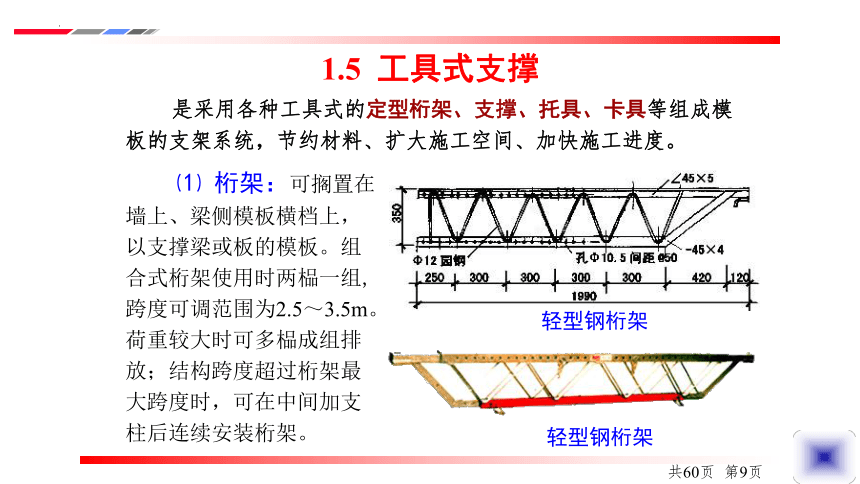

⑴ 桁架：可搁置在墙上、梁侧模板横档上，以支撑梁或板的模板。组合式桁架使用时两榀一组,跨度可调范围为2.5～3.5m。荷重较大时可多榀成组排放；结构跨度超过桁架最大跨度时，可在中间加支柱后连续安装桁架。
轻型钢桁架
轻型钢桁架
共60页 第9页

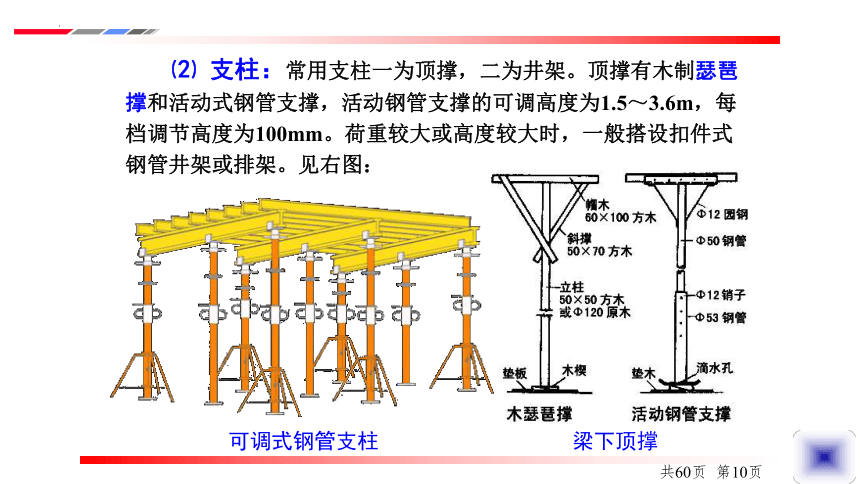

⑵ 支柱：常用支柱一为顶撑，二为井架。顶撑有木制瑟琶撑和活动式钢管支撑，活动钢管支撑的可调高度为1.5～3.6m，每档调节高度为100mm。荷重较大或高度较大时，一般搭设扣件式钢管井架或排架。见右图：
可调式钢管支柱 梁下顶撑
共60页 第10页
独立钢管支撑
组成的支架系统
散支散拆的

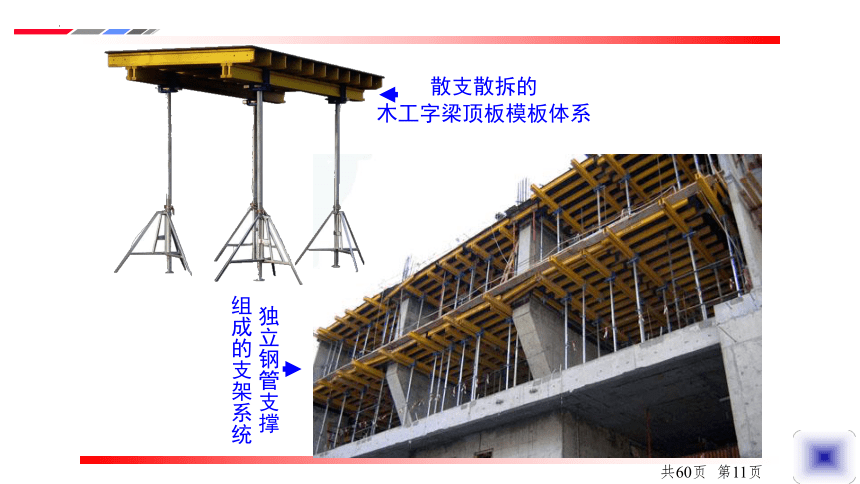

木工字梁顶板模板体系
共60页 第11页
⑶ 夹具及卡具：常用的有工具式柱箍和组合式梁卡具。柱箍亦称定位夹箍，用角钢、槽钢、扁钢或木方制成，是直接支承或夹紧各类柱模的支承件。
可调柱模板的柱箍
无支座
柱箍
带支座
柱箍
阳角
斜拉杆
柱模套箍
共60页 第12页
2 现浇结构中常用的模板
基础的特点是高度小而体积较大。
2.1 基础模板
模板安装前，应核对基础垫层标高，弹出基础的中心线和边线，将模板中心线对准基础中心线，然后校正模板上口标高，符合要求后要用轿杠木搁置在下台阶模板上，斜撑及平撑的一端撑在上台阶模板的背方上，另一端撑在下台阶模板背方顶上。
阶形独立基础模板安装
2.1.1 柱下单独基础模板
共60页 第13页
2.1.2 杯形基础模板
杯芯模两侧要钉上轿杠木,以便搁置在上台阶模板上，杯芯模不设底模板，以利杯口底部砼振捣。
弹出基础中线 安装基础模板 高质量的柱下独立基础
2.1 基础模板
下阶
模板
上阶
模板
杯芯
模板
平撑
轿杠木
轿杠木
钢管背方
钢管背方
共60页 第14页
2.1.3 条形基础模板
先核对垫层标高，在垫层上弹出基础边线，将模板对准基础边线垂直竖立，模板上口拉通线，校正调平无误后用斜撑及平撑将模板钉牢；有地梁的条形基础，上部可用工具式梁卡固定，也可用钢管吊架或轿杠木固定。
台阶型基础要保证上下模板不发生相对位移。
土质良好时，阶型基础的最下一阶可采用原槽浇筑。
2.1 基础模板
共60页 第15页
2.2 柱模板
⑴ 弹线及定位：先在基础面(楼面)弹出柱轴线及边线，同一柱列则先弹两端柱，再拉通线弹中间柱的轴线及边线。按照边线先把底盘固定好，然后再对准边线安装柱模板。
柱子的特点是断面尺寸不大而高度较大。
2 现浇结构中的常用模板
⑵ 柱箍的设置：为防止砼浇筑时模板发生鼓胀变形，柱箍应根据柱模断面大小经计算确定，下部的间距应小些，往上可逐渐增大间距，但一般不超过1.0m。柱截面尺寸较大时，应考虑在柱模内设置对拉螺栓。
柱子木模板
共60页 第16页
2.2 柱模板
花辨形墩柱模板拼装现场 矩形柱模板支设现场
共60页 第17页
⑷ 柱高≥4m时，柱模应四面支撑，柱高≥6m时，不宜单根柱支撑，宜几根柱同时支撑组成构架。
⑸ 对于通排柱模板，应先装两端柱模板，校正固定后，再在柱模板上口拉通线校正中间各柱模板。
柱模门子板
独立柱模板的校正
⑶ 柱模板须在底部留设清理孔，沿高度每2m开有砼浇筑孔和振捣孔。
独立柱模板的支撑
2.2 柱模板
共60页 第18页
柱模的关键要解决垂直度、施工时的侧向稳定、砼浇筑时的侧压力问题，同时方便砼浇筑、垃圾清理和钢筋绑扎等。
可调截面钢柱模板 桥墩定型钢模板 桥墩定型钢模板
2.2 柱模板
共60页 第19页
高架桥桥墩模板安装
2.2 柱模板
共60页 第20页
2 现浇结构中的常用模板
2.3 梁模板
梁的特点是跨度大、宽度小而高度大。梁模板及支撑系统要求稳定性好,有足够的强度和刚度,不产生超过规范允许的变形。
⑴ 梁模板应在复核梁底标高、校正轴线位置无误后进行。
⑵ 梁底板下用顶撑(琵琶撑)支设，顶撑间距视梁的断面大小而定，一般0.8～1.2m，顶撑之间应设水平拉杆和剪刀撑，使之互相拉撑成为一整体，当梁底距地面高度大于6m时，应搭设排架或满堂红脚手架支撑；为确保顶撑支设的坚实，应在夯实的地面上设置垫板和楔子。
T形梁支模
共60页 第21页
⑶ 梁侧模下方应设置夹木，将梁侧模与底模板夹紧，并钉牢在顶撑上。梁侧模上口设置托木，托木的固定可上拉(上口对拉)或下撑(撑于顶撑上)，梁高度≥700mm时，应在梁中部另加斜撑或对拉螺栓固定。
有斜撑的梁模板
2.3 梁模板
梁底模板及支架 预应力大梁的钢管排架支模
共60页 第22页
⑷ 当梁的跨度≥4m时，梁模板的跨中要起拱，起拱高度为梁跨度的1～3‰。
2.3 梁模板
大梁模板的支设
共60页 第23页
2.4 板模板
板模板一般面积大而厚度不大，板模板及支撑系统要保证能承受砼自重和施工荷载，保证板不变形、不下垂。
⑴ 底层地面应夯实，底层和楼层立柱应垫通长脚手板，多层支架时，上下层支柱应在同一竖向中心线上。
2 现浇结构中的常用模板
⑵ 模板铺设方向从四周或墙、梁连接处向中央铺设。
共60页 第24页
⑶ 为方便拆模，木模板宜在两端及接头处钉牢，中间尽量不钉或少钉。
⑷ 阳台、挑檐模板必须撑牢拉紧，防止向外倾覆、确保安全。
2.4 板模板
桁架支设楼板模板
用定型钢模板支设楼板模板
⑸ 楼板跨度大于4m时，模板的跨中要起拱，起拱高度为板跨度的1～3‰。
共60页 第25页
⑹ 肋形楼盖模板一般应先支梁、墙模板，然后将桁架或搁栅按设计要求支设在梁侧模通长的横档(托木)上，调平固定后再铺设楼板模板。
肋形楼盖的
木模板支模
2.4 板模板
肋形楼盖模板
的支模
共60页 第26页
2.5 墙模板
⑴ 根据边线先立一侧模板并临时支撑固定，待墙体钢筋绑扎完后，再立另一侧模板。
2 现浇结构中的常用模板
⑶ 预留门窗洞口的模板应有锥度，安装牢固，既不变形，又易于拆除。
⑵ 墙体模板的对拉螺栓要设置内撑式套管(防水砼除外)，一是确保对拉螺栓重复使用，二可控制墙体厚度。
墙体模板安装
先立一侧模板并临时固定
绑扎墙体钢筋
再立另一
侧模板
共60页 第27页
⑷ 墙体模板高度较大时，应留出一侧模板分段支设，不能分段支设时，应在浇筑的一侧留设门子板，留设方法同柱模板，门子板的水平间距一般为2.5m。
剪力墙模板安装
⑸ 为预留墙体洞口而设在模板内的内套模板要设置排气孔。
2.5 墙模板
共60页 第28页
2.6 楼梯模板
楼梯与楼板相似，但又有其支设倾斜、有踏步的特点。
楼梯模板的梯步高度要一致，尤其要注意每层楼梯最上一步和最下一步的高度,防止由于粉面层厚度不同而形成梯步高度差异。
施工前应根据设计放样，施工时先装平台梁板模板、再装楼梯斜梁和楼梯板底模板、然后装楼梯外帮侧板，最后装踏步侧板。
板式楼梯模板
2 现浇结构中的常用模板
板式楼梯的底模板
共60页 第29页
2.7 大模板
大模板是一种大尺寸的工具式模板，常用于剪力墙、筒体、桥墩的施工。由于一面墙用一块大模板，装拆均起重机械吊装，故机械化程度高、减少用工量和缩短工期。
全钢大模板 钢木大模板
2 现浇结构中的常用模板
共60页 第30页
大模板由面板、次肋、主肋、支撑桁架及稳定装置组成。面板要求平整、刚度好；板面须喷涂脱模剂以利脱模。两块相对的大模板通过对销螺栓和顶部卡具固定；大模板存放时应打开支撑架，将板面后倾一定角度，防止倾倒伤人。
大模板的存放
2.7 大模板
共60页 第31页
打开
支撑架
模板
后倾存放
大模板的构造
2.8 飞模（台模、桌模）
飞模(其外形如桌，亦称台模、桌模)是一种大型工具式模板,适用于大进深、大柱网、大开间的钢筋砼楼盖施工，尤其适用现浇板柱结构(无梁楼盖)的施工。施工要求用起重设备从已浇筑砼的楼板下吊运飞出至上层重复使用，故称飞模。
钢管组合式飞模
跨越式飞模示意图
2 现浇结构中的常用模板
共60页 第32页
飞模分有支腿飞模和无支腿飞模两类，国内常用有支腿飞模,设有伸缩式或折叠式支腿。飞模有钢管组合式飞模、门式架飞模、跨越式桁架飞模。飞模要求一次组装、重复使用，简化模板支拆工序，节约模板支拆用工。飞模在施工中不再落地，以免造成施工场地紧张。
飞模转层 飞模在楼间整体移动
2.9 飞模(台模)
共60页 第33页
液压滑动模板(简称滑模)主要用于现场浇筑钢筋砼竖向、高耸的和建(构)筑物,如烟囱、筒仓、高桥墩、电视塔、竖井等。施工占地面积小、速度快、可大量节约模板和劳动力，降低工程成本。
2.9 液压滑动模板
液压滑升模板系统示意图
液压滑动模板由模板系统、平台系统和滑升系统组成。模板系统包括模板、围圈和提升架组成，用于成型砼；平台系统包括操作平台、辅助平台、内外吊脚手架，是施工操作场所；滑升系统包括支承杆、液压千斤顶、高压油管和液压控制台，是滑升动力装置。
2 现浇结构中的常用模板
共60页 第34页
工作原理：滑动模板(高1.5～1.8m)通过围圈与提升架相连，固定在提升架上的千斤顶(35～120kN)通过支承杆(Φ25钢筋～Φ48钢管)承受全部荷载并提供滑升动力。滑升施工时，依次在模板内分层(30～45cm)绑扎钢筋、浇筑砼，并滑升模板。滑升模板时，整个滑模装置沿不断接长的支承杆向上滑升，直至设计标高；滑出模板的砼出模强度已能承受自重和上部新浇筑砼重量，保证出模砼不致塌落变形。
点击滑模工艺动画
水泥库液压滑模施工
2.9 液压滑动模板
共60页 第35页
2.10 爬升模板
爬升模板(简称爬模)，是一种适用于现浇钢筋砼竖向、高耸建(构)筑物施工的模板工艺，其工艺优于液压滑模。
爬升模板
系统示意图
工作原理：以建筑物的钢筋砼墙体为支承主体，通过附着于已浇筑完成的钢筋砼墙体上的爬升支架或大模板，利用连接爬升支架与模板的爬升设备，使一方固定，另一方相对运动，交替向上爬升，以完成模板的爬升、下降、就位和校正等工作。
点击爬摸工艺动画
2 现浇结构中的常用模板
共60页 第36页
爬模按爬升方式可分为“有架爬模”(模板爬架子、架子爬模板)和“无架爬模”(模板爬模板)。
爬模的
爬升工艺流程图
2.10 爬升模板
爬模按爬升设备可分为电动爬模和液压爬模。
共60页 第37页
液压爬模自带液压顶升系统，液压系统可使模板架体与导轨间形成互爬，从而使液压自爬模稳步向上爬升,液压自爬模在施工过程中无需其它起重设备，操作方便,爬升速度快，安全系数高。是高耸建筑物施工时的首选模板体系。
液压自爬模板
2.10 爬升模板
共60页 第38页
爬模工艺施工桥塔
爬模近景
2.10 爬升模板
共60页 第39页
2.11 悬臂模板
悬臂模板主要用于大坝、桥墩、砼挡土墙、冷却塔以及地下人防砼衬砌等结构的模板施工。
● 模板可整体后移，便于清理摸板及绑扎钢筋。
● 模板可利用微调使其与砼贴紧，防止漏浆及错台 。
● 模板可相对支撑架上下左右调节，使用灵活。利用斜撑模板可前后倾斜，最大角度为30°砼的侧压力全部由预埋件承担，不需设拉筋。
施工中的悬臂模板及支架
2 现浇结构中的常用模板
共60页 第40页
2.12 隧道模
隧道模是同时浇筑竖向结构和水平结构的大型工具式模板，它能将各开间沿水平方向逐段整体浇筑，结构的整体性、抗震性好，施工速度快。隧道模有全隧道模 和半隧道模 两种。
全隧道模又称为隧道衬砌台车, 因其自重大，推移时需铺设轨道,目前逐渐少用。
2 现浇结构中的常用模板
共60页 第41页
半隧道模 由两个半隧道模组成，在两个半隧道模之间增加一块插板，可以组合成各种开间需要的宽度。
溪洛渡导流洞衬砌施工三维景像 半隧道模板的单元角模
2.12 隧道模
共60页 第42页
