第1章
AutoCAD 基本知识 2

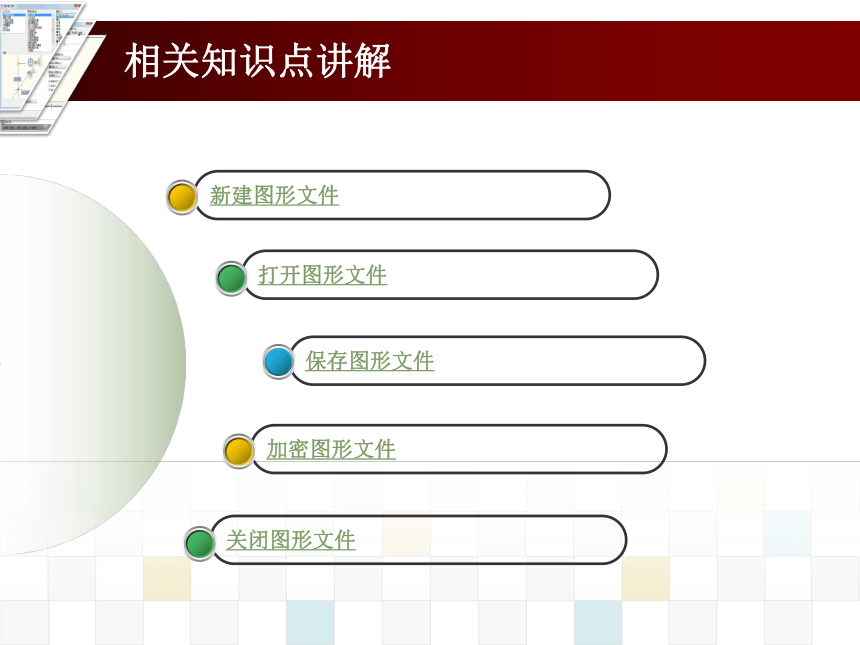

相关知识点讲解
保存图形文件
打开图形文件
新建图形文件
加密图形文件
关闭图形文件

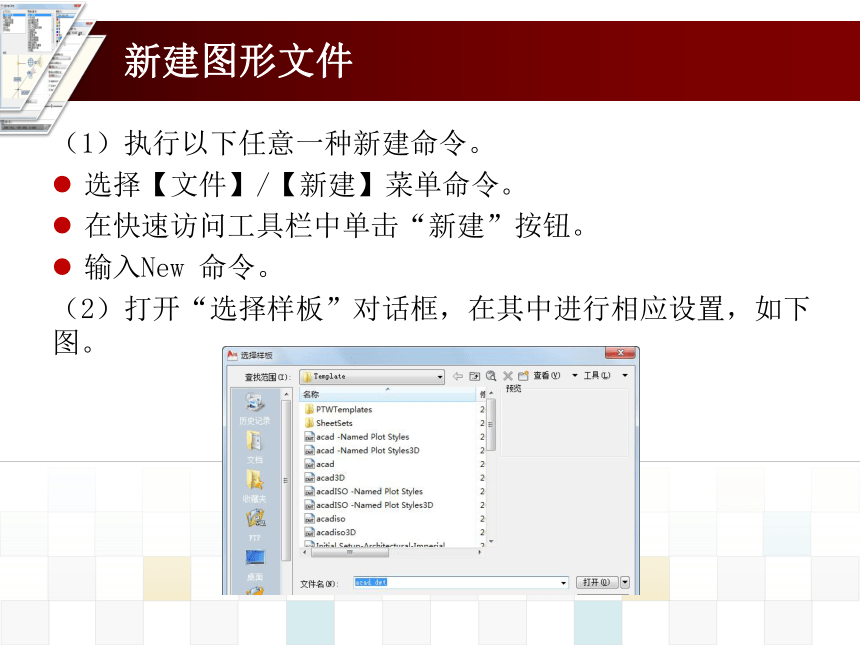

新建图形文件
（1）执行以下任意一种新建命令。
选择【文件】/【新建】菜单命令。
在快速访问工具栏中单击“新建”按钮。
输入New 命令。
（2）打开“选择样板”对话框，在其中进行相应设置，如下图。
打开图形文件
（1）执行以下任意一种打开命令。
选择【文件】/【打开】命令。
在快速访问工具栏中单击“打开”按钮 。
输入Open命令。
（2）打开如下图所示“选择文件”对话框，在其中进行设置。

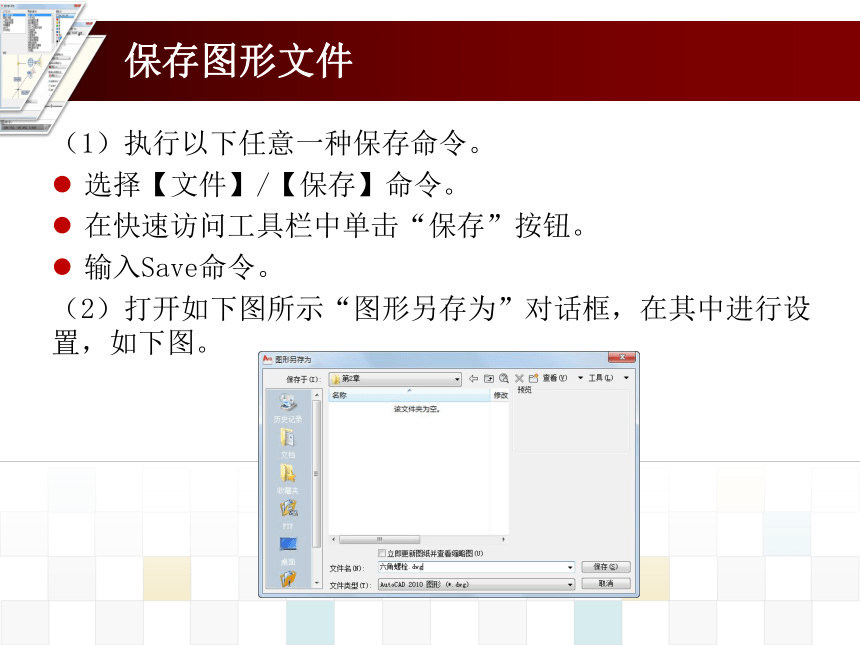

保存图形文件
（1）执行以下任意一种保存命令。
选择【文件】/【保存】命令。
在快速访问工具栏中单击“保存”按钮。
输入Save命令。
（2）打开如下图所示“图形另存为”对话框，在其中进行设置，如下图。

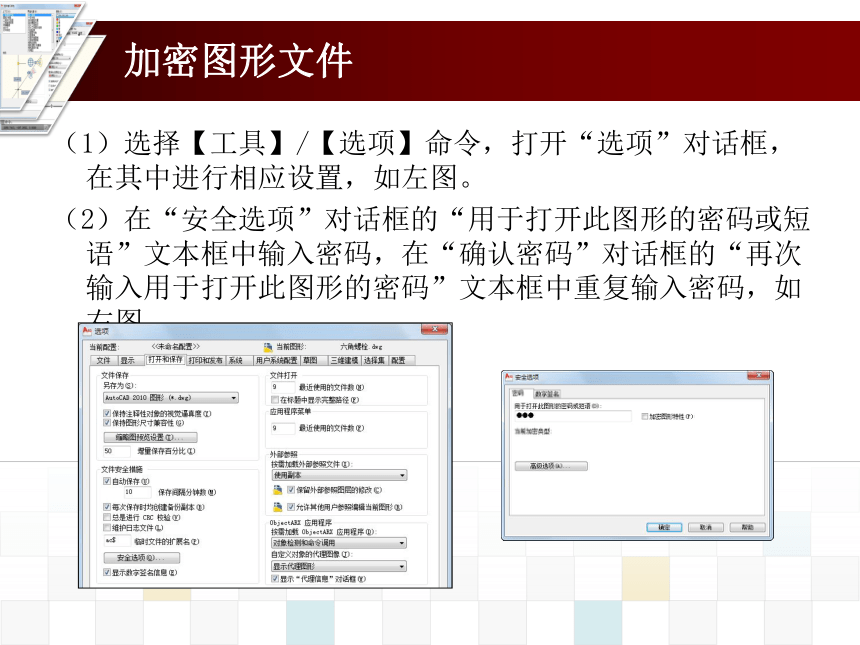

加密图形文件
（1）选择【工具】/【选项】命令，打开“选项”对话框，在其中进行相应设置，如左图。
（2）在“安全选项”对话框的“用于打开此图形的密码或短语”文本框中输入密码，在“确认密码”对话框的“再次输入用于打开此图形的密码”文本框中重复输入密码，如右图。

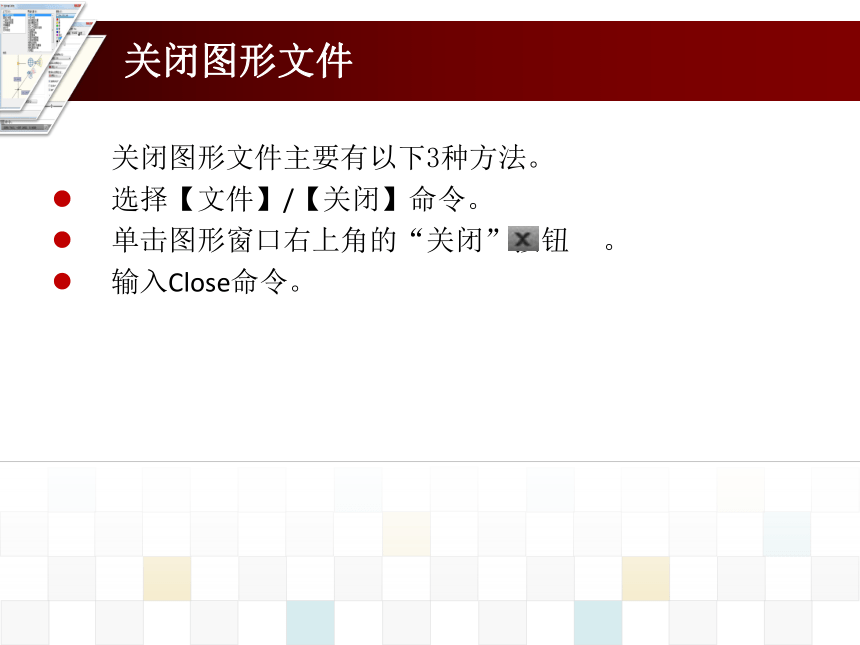

关闭图形文件
关闭图形文件主要有以下3种方法。
选择【文件】/【关闭】命令。
单击图形窗口右上角的“关闭”按钮 。
输入Close命令。

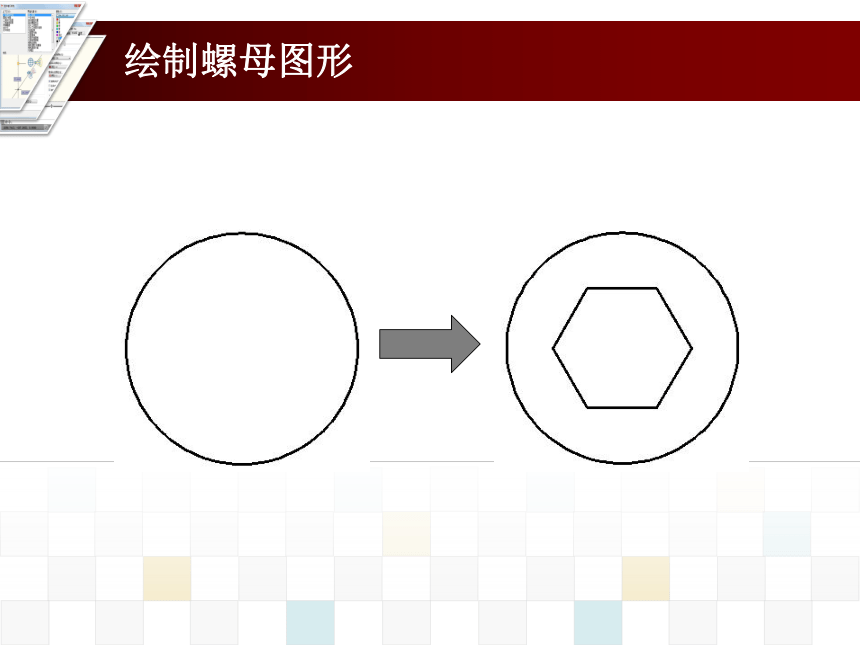

绘制螺母图形

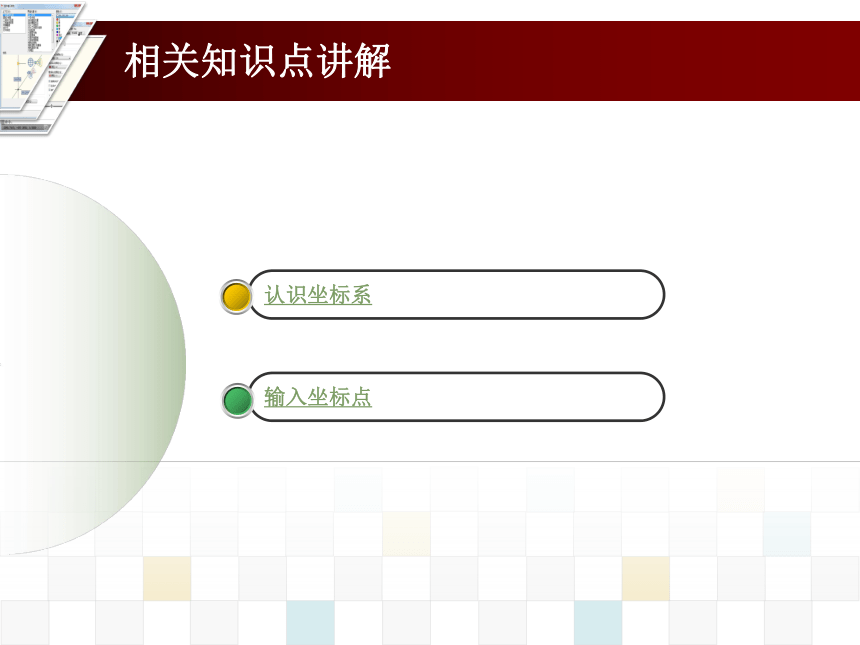

相关知识点讲解
输入坐标点
认识坐标系

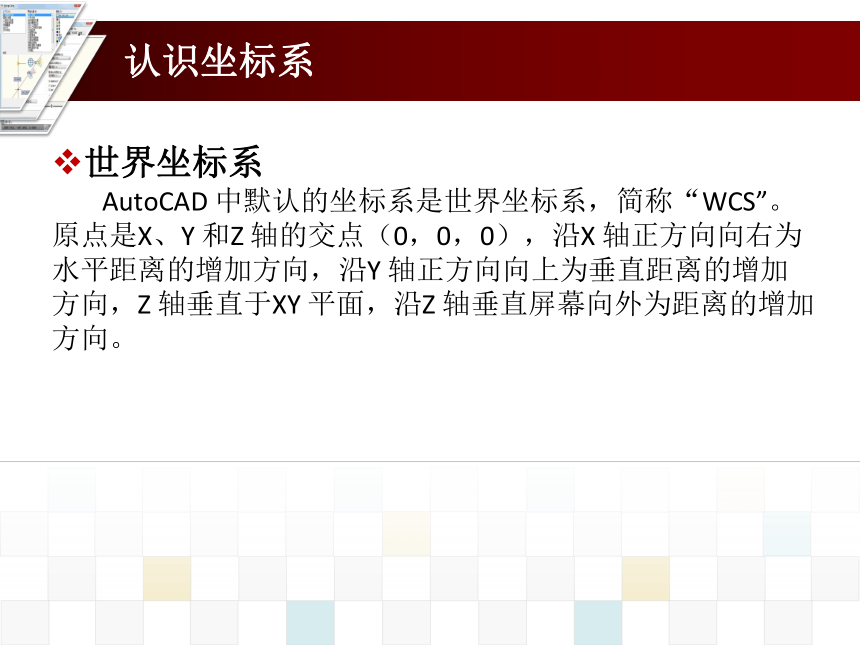

认识坐标系
世界坐标系
AutoCAD 中默认的坐标系是世界坐标系，简称“WCS”。原点是X、Y 和Z 轴的交点（0，0，0），沿X 轴正方向向右为水平距离的增加方向，沿Y 轴正方向向上为垂直距离的增加方向，Z 轴垂直于XY 平面，沿Z 轴垂直屏幕向外为距离的增加方向。

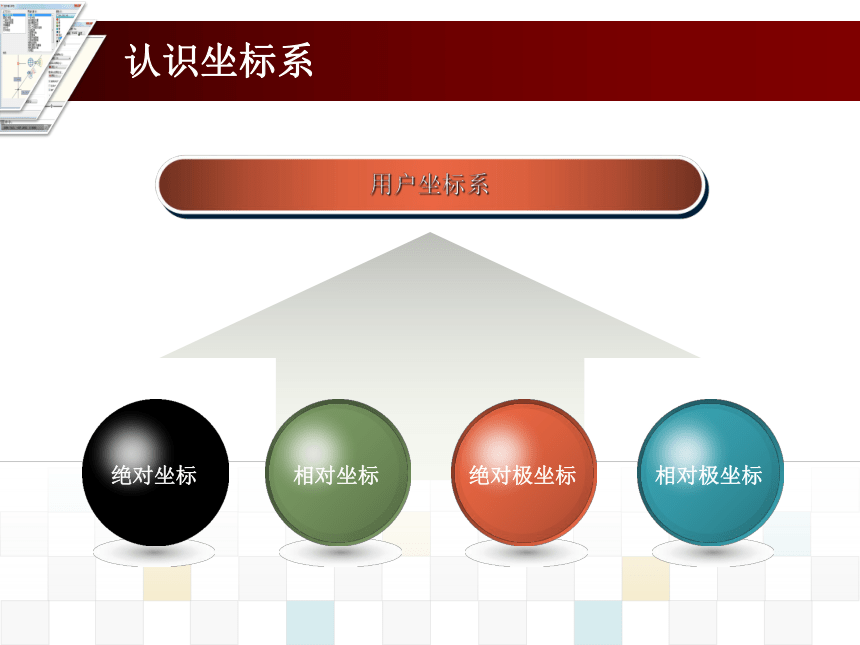

认识坐标系
用户坐标系
相对极坐标
绝对极坐标
相对坐标
绝对坐标

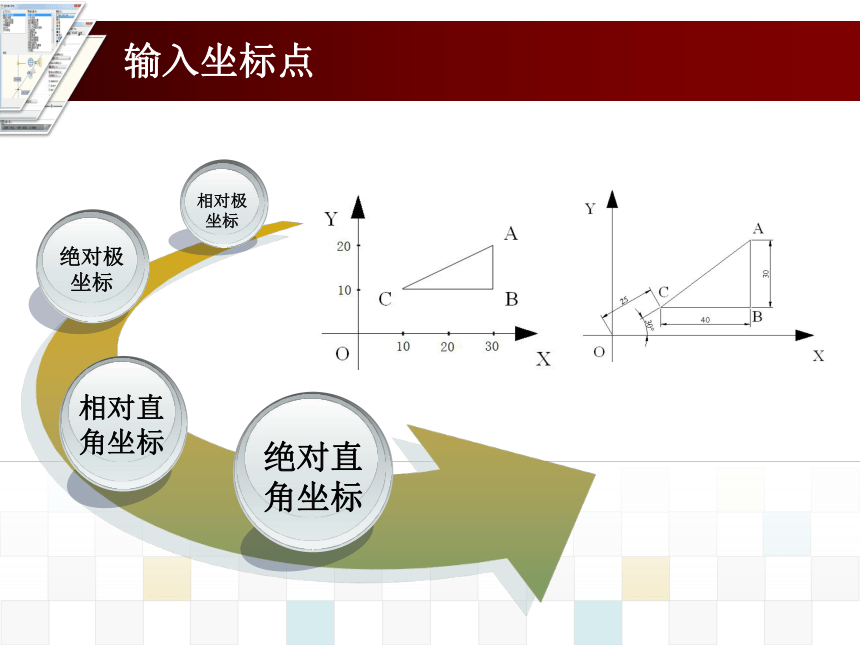

输入坐标点
绝对直
角坐标
相对直
角坐标
绝对极坐标
相对极坐标
输入坐标点
（1）打开“圆形.dwg”图形，选择【绘图】/【正多边形】菜单命令，在系统提示下输入多边形的边数，按【Enter】键进行确定，如左图。
（2）输入多边形的中心点的绝对坐标，按【Enter】键进行确定，如右图。
输入坐标点
（1）在弹出的快捷菜单中选择“外切于圆”菜单命令，如左图。
（2）在系统提示下输入多边形外切于圆的半径，按【Enter】键进行确定，如右图。
查看别墅设计图
相关知识点讲解
重画与重生成绘图
缩放视图
平移视图
平移视图
平移视图的命令有如下几种调用方法。
1
2
3
选择【视图】/【平移】菜单命令。
在【视图】/【导航】组中的“平移”按钮 。
输入pan（P）命令。
平移视图
（1）打开“别墅设计图.dwg”图形，如左图。
（2）输入P 命令并按【Enter】键进行确定，然后在视图中拖曳鼠标，平移视图效果，如右图。
缩放视图
缩放视图的命令有如下几种调用方法。
1
2
3
选择【视图】/【缩放】菜单命令，在弹出的子菜单中选择需要的命令。
在【视图】/【导航】组中的“范围”下拉按钮，在弹出的选项列表中选择需要的缩放按钮。
输入zoom（Z）命令。
缩放视图
全部
动态
范围
比例
窗口
各选项的含义
中心点
上一个
对象
实时
重画与重生成绘图
其命令有如下两种调用方法。
1
2
选择【视图】/【重画】/【重生成】/【全部重生成】菜单命令。
输入redrawall/regen/regenall 命令。
查询客厅尺寸
相关知识点讲解
测量对象面积及周长
查询两点间距离
查询两点间距离
查询两点间距离的命令有以下几种调用方法。
1
2
3
选择【工具】/【查询】/【距离】菜单命令。
单击【常用】/【实用工具】组组中的“距离”按钮。
输入dist（DI）命令。
查询两点间距离
（1）在命令行中输入dist（DI）命令并确定，在电视墙与窗户的交点处单击鼠标指定测量的第一个点，如左图。
（2）根据系统提示，在电视墙下方指定测量的第二个点，如右图。
查询两点间距离
（3）测量完成后，系统会自动将测量结果显示在命令行中，测得该电视墙的长度为4200mm，如下图。
测量对象面积及周长
查询图形对象面积及周长的命令有以下几种调用方法。
1
2
3
选择【工具】/【查询】/【面积】菜单命令。
单击【常用】/【实用工具】组组中的下拉按钮，在下拉列表中单击“面积”按钮。
输入area命令。
测量对象面积及周长
（1）在命令行中输入area 命令并确定，然后在客厅左下角的端点处单击鼠标指定测量的第一个点，如左图。
（2）根据系统提示，依次单击客厅的各个角点，指定测量的范围，如右图。
测量对象面积及周长
（3）按【Enter】键进行确定，完成面积的测量，系统会自动将测量得到周长和面积显示在命令行中，测得该客厅的面积为32.57 平方米，效果如下图。
实训——绘制保险丝图形
实训目标
本实训的目标是绘制保险丝图形，需要了解坐标的输入方法，以及掌握使用正交模式和对象捕捉等辅助绘图的方法，本实训的效果如下图所示。
实训——绘制保险丝图形
专业背景
一般保险丝由3 个部分组成：一是熔体部分，它是保险丝的核心，熔断时起到切断电流的作用，同一类、同一规格保险丝的熔体，材质要相同、几何尺寸要相同、电阻值尽可能地小且要一致，最重要的是熔断特性要一致，家用保险丝常用铅锑合金制成；二是电极部分，通常有两个，它是熔体与电路联接的重要部件，它必须有良好的导电性，不应产生明显的安装接触电阻；三是支架部分，保险丝的熔体一般都纤细柔软的，支架的作用就是将熔体固定并使三个部分成为刚性的整体便于安装、使用。
实训——绘制保险丝图形
操作思路
②绘制垂直线
①绘制矩形
③绘制两方线段
习题
（1）使用本章所学的调整视图的相关知识，打开如左图所示的“平面图.dwg”文件，对其进行视图调整，使其效果如右图所示。
习题
（2）本例将绘制如下图所示的等腰三角形。绘制该图形时将应用正交模式、对象捕捉功能和输入数据的方法。
按【F8】键开启正交模式，在命令行中执行line命令，绘制一条长为100的水平线。
按【Enter】键重复执行line 命令，然后通过捕捉水平线的中点向上绘制一条长为50的垂直线。
习题
（3）本例将绘制垫板府视图，完成后的效果如下图所示。在本例的绘制过程中，将应用坐标输入的方法。
在命令行中执行rectang 命令，指定矩形的第一个角点，再指定另一个角点的坐标为“@60，45”。
在命令行中执行line 命令，在矩形上下线段的中点绘制一条辅助直线。
在命令中执行circle命令，捕捉辅助线的中点为圆心，输入圆的半径为15 并确定。
