(共51张PPT)
第2章
绘图基本命令

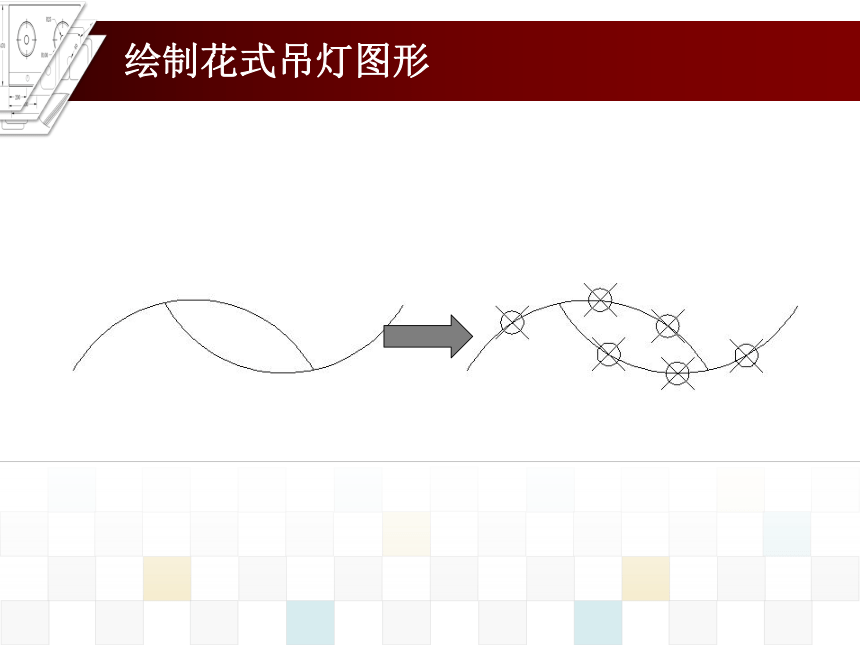

绘制花式吊灯图形

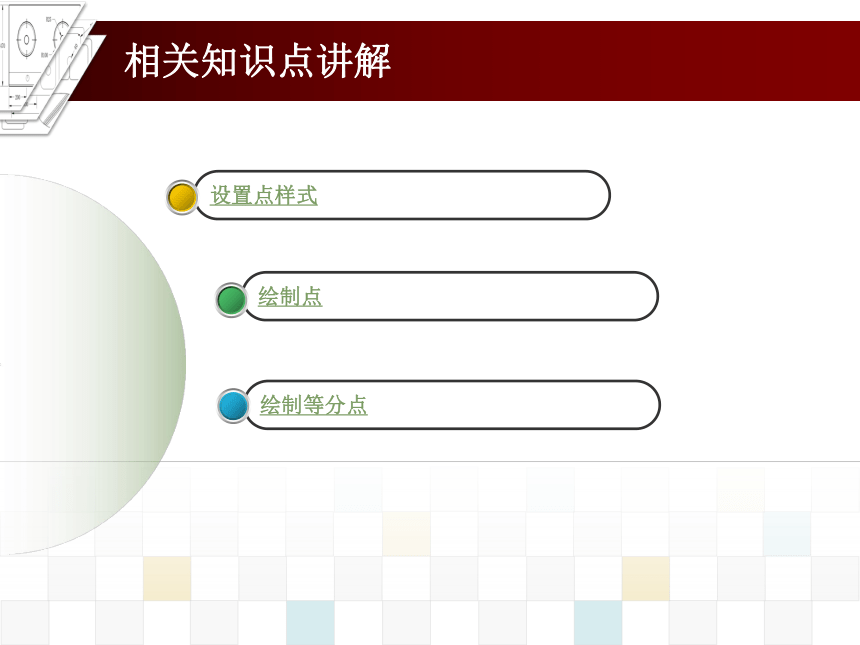

相关知识点讲解
绘制等分点
绘制点
设置点样式

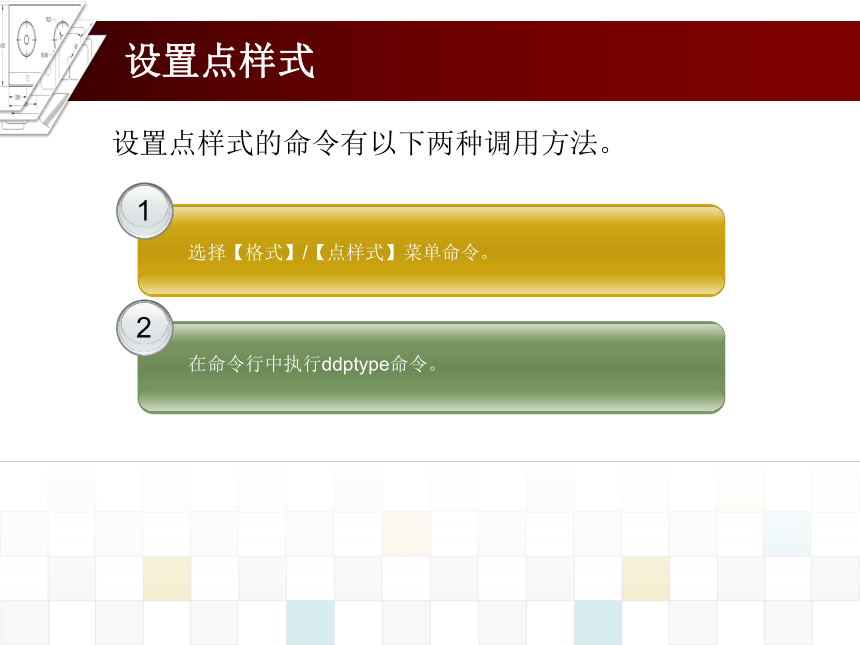

设置点样式
设置点样式的命令有以下两种调用方法。
1
2
选择【格式】/【点样式】菜单命令。
在命令行中执行ddptype命令。
设置点样式
(1)打开“吊灯素材”图形文件,然后执行上述任意一种“点样式”命令。
(2)在打开的“点样式”对话框中选择点样式后,设置点的大小为40,然后单击选中“按绝对单位设置大小”单选项,如下图。
绘制点

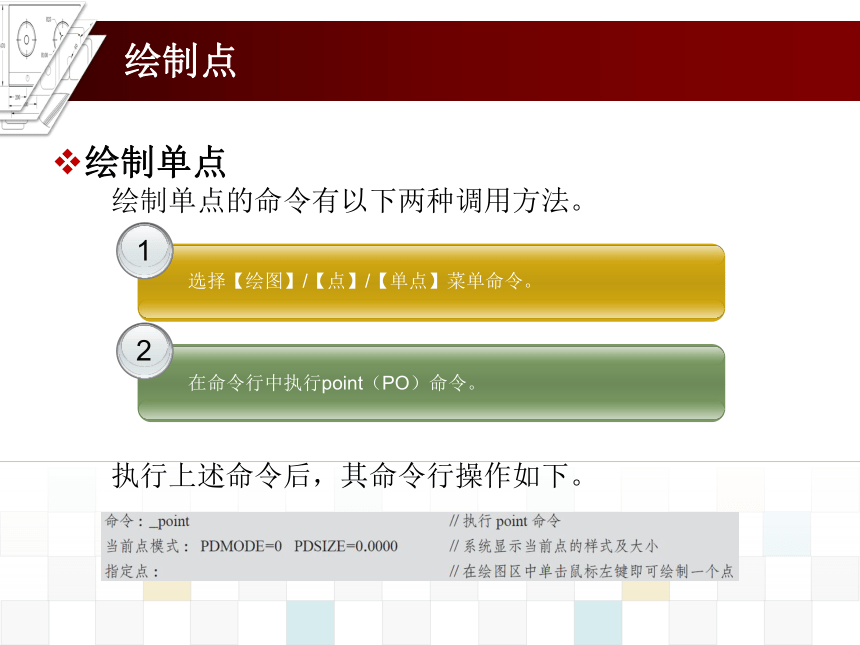

绘制单点
绘制单点的命令有以下两种调用方法。
执行上述命令后,其命令行操作如下。
1
2
选择【绘图】/【点】/【单点】菜单命令。
在命令行中执行point(PO)命令。
绘制点

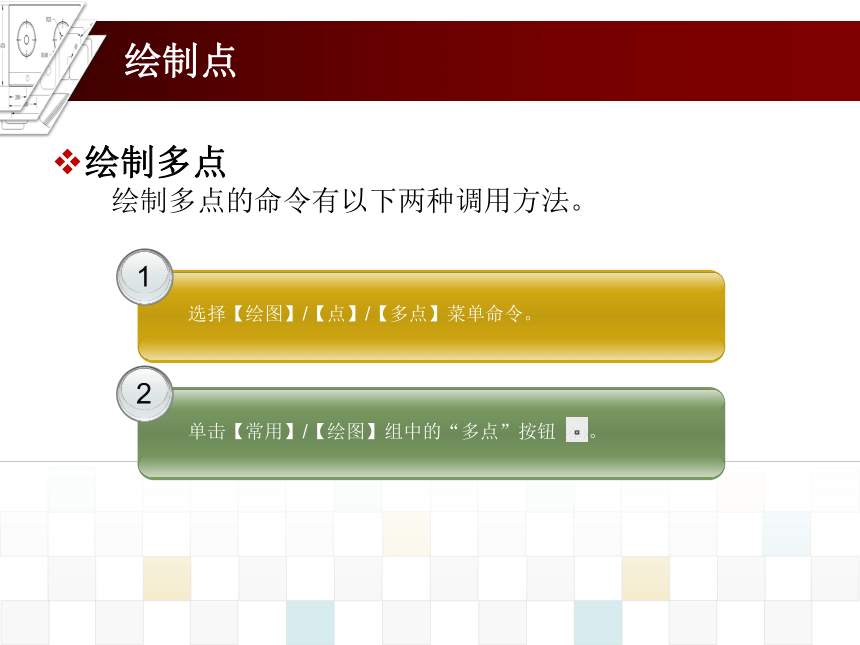

绘制多点
绘制多点的命令有以下两种调用方法。
1
2
选择【绘图】/【点】/【多点】菜单命令。
单击【常用】/【绘图】组中的“多点”按钮 。
绘制点

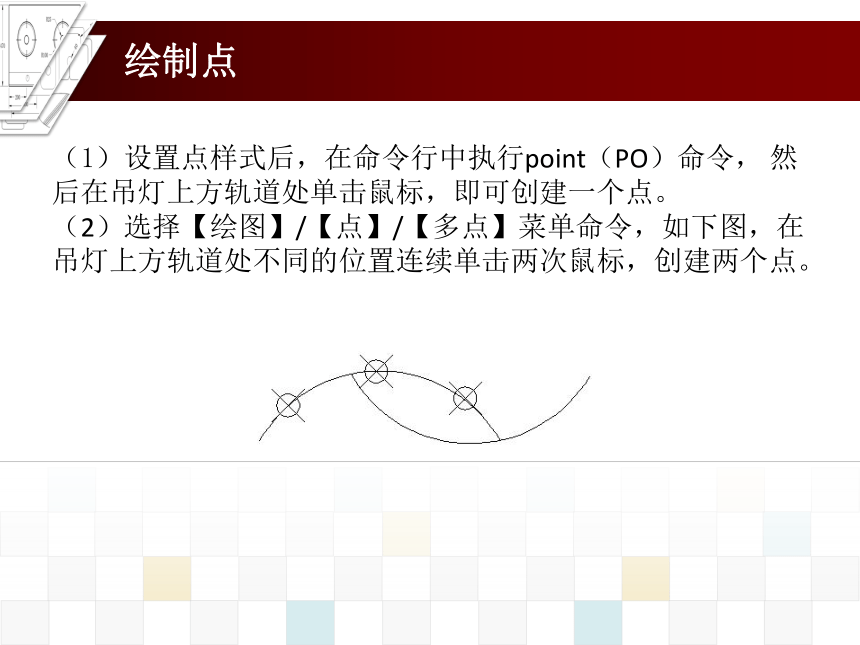

(1)设置点样式后,在命令行中执行point(PO)命令, 然后在吊灯上方轨道处单击鼠标,即可创建一个点。
(2)选择【绘图】/【点】/【多点】菜单命令,如下图,在吊灯上方轨道处不同的位置连续单击两次鼠标,创建两个点。
绘制等分点

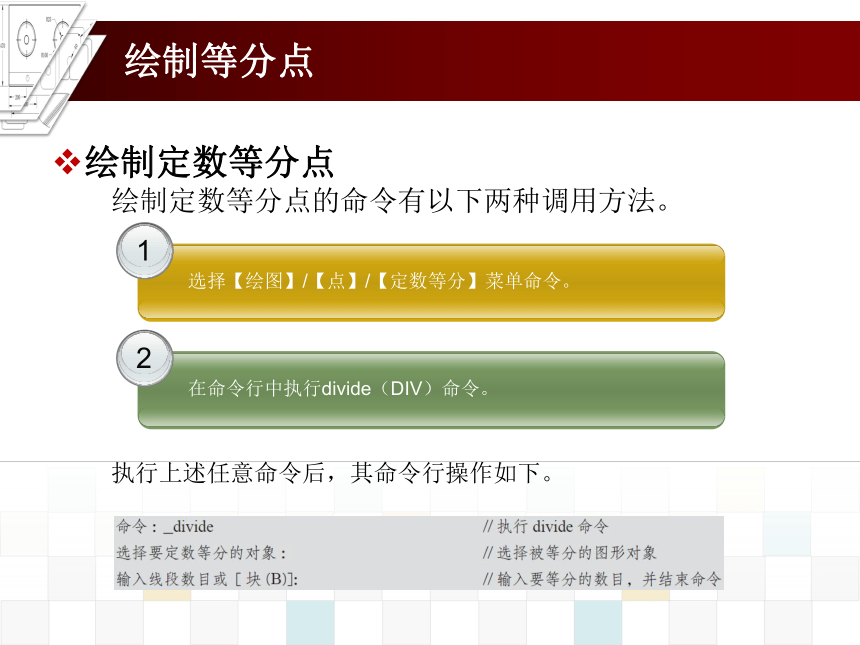

绘制定数等分点
绘制定数等分点的命令有以下两种调用方法。
执行上述任意命令后,其命令行操作如下。
1
2
选择【绘图】/【点】/【定数等分】菜单命令。
在命令行中执行divide(DIV)命令。
绘制等分点

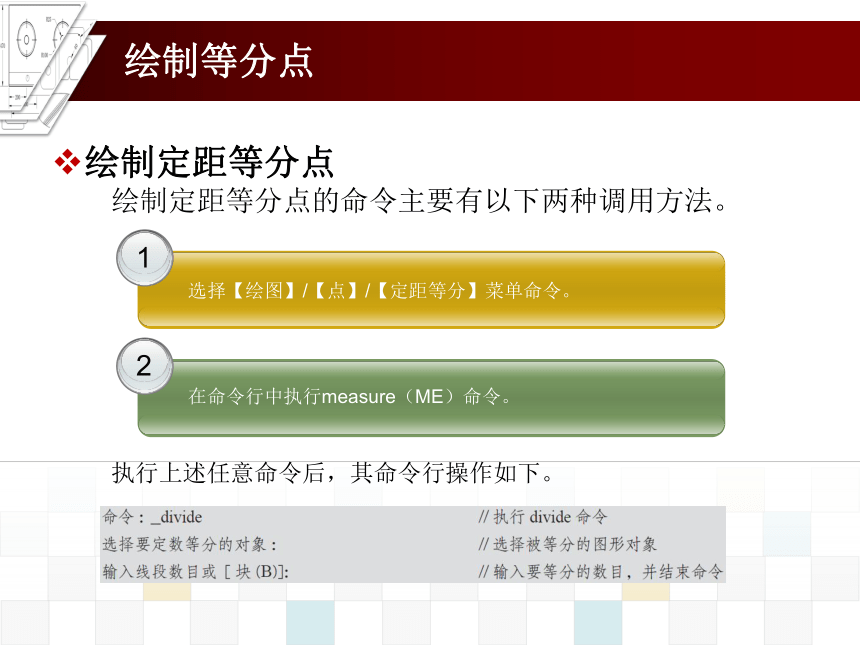

绘制定距等分点
绘制定距等分点的命令主要有以下两种调用方法。
执行上述任意命令后,其命令行操作如下。
1
2
选择【绘图】/【点】/【定距等分】菜单命令。
在命令行中执行measure(ME)命令。
绘制点
绘制定距等分点

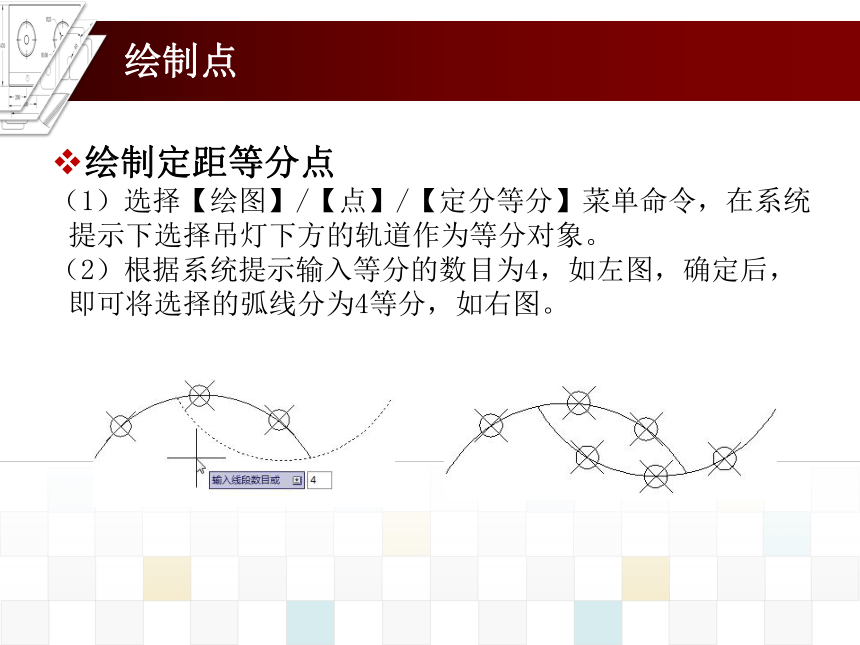

(1)选择【绘图】/【点】/【定分等分】菜单命令,在系统提示下选择吊灯下方的轨道作为等分对象。
(2)根据系统提示输入等分的数目为4,如左图,确定后,即可将选择的弧线分为4等分,如右图。

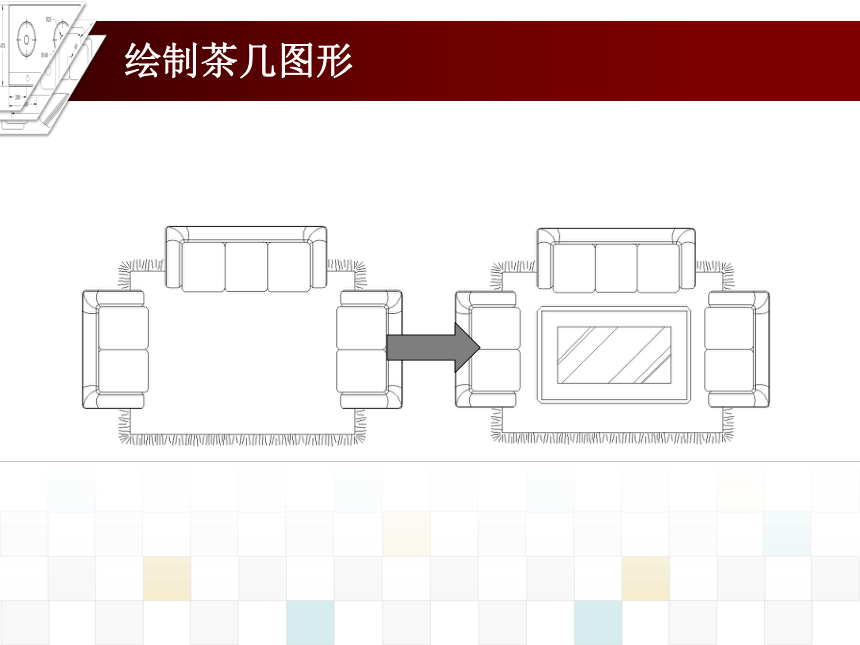

绘制茶几图形
相关知识点讲解
绘制直线
绘制矩形图形
绘制矩形图形
绘制矩形图形的命令主要有以下几种调用方法。
1
2
3
选择【绘图】/【矩形】菜单命令。
单击【常用】/【绘图】组组中的“矩形”按钮。
在命令行中执行rectang(REC)命令。
绘制矩形图形
以指定角点方式绘制矩形
以指定角点的方式绘制矩形,在绘制过程中需要指定其中两个对角点的位置,其命令行操作如下。
绘制矩形图形
以指定尺寸方式绘制矩形
以指定尺寸方式绘制矩形,适合在已知矩形的长度和宽度时使用,其命令行操作如下。
绘制矩形图形
绘制矩形图形
绘制圆角矩形
使用“矩形”命令绘制圆角半径为2、长为8、宽为5 的圆角矩形,其命令行操作如下。
绘制矩形图形
绘制倒角矩形
使用“矩形”命令绘制倒角1 为2、倒角2 为3、长度为80、宽度为60 的倒角矩形,其命令行操作如下。
绘制矩形图形
绘制矩形图形
打开“组合沙发.dwg”素材图形,在命令行中执rectang(REC)命令,绘制一个长度为1800、宽度为1100 的矩形,其命令行中的操作如下。
绘制矩形图形
(1)打开“组合沙发.dwg”素材图形,在命令行中执rectang(REC)命令,绘制一个长度为1800、宽度为1100 的矩形,其命令行中的操作如下。
绘制矩形图形
(2)在命令行中执行rectang(REC)命令,绘制一个倒角为50、长度为1900、宽度为1200 的倒角矩形,其命令行操作如下。
绘制矩形图形
绘制矩形图形
(3)在命令行中执行rectang(REC)命令,绘制一个长度为1400、宽度为700 的矩形,其命令行操作如下。
绘制矩形图形
绘制直线
绘制直线的命令主要有以下几种调用方法。
1
2
3
选择【绘图】/【直线】菜单命令。
单击【常用】/【绘图】组组“直线”按钮 。
在命令行中执行line(L)命令。
绘制直线
执行上述任意命令后,其命令行操作如下。
绘制直线
(1)按【F8】键关闭正交模式,然后在命令行中执行line(L)命令,根据系统提示指定直线的第一点,如左图。
(2)根据系统提示指定直线的下一点,如右图所示,然后按【空格】键结束“直线”命令,如右图。
绘制螺母图形
相关知识点讲解
绘制圆形
绘制正多边形
绘制构造线
绘制构造线
绘制构造线的命令主要有以下几种调用方法。
1
2
3
选择【绘图】/【构造线】菜单命令。
单击【常用】/【绘图】组组的“构造线”按钮。
在命令行中执行xline(XL)命令。
绘制构造线
执行上述任意一种命令后,可以根据需要创建水平或垂直的辅助线,也可以绘制具有倾斜角度的辅助线和已知角的角平分辅助线等,其命令行操作如下。
绘制构造线
(1)在命令行中执行xline(XL)命令,绘制一条水平构造线,其命令行操作如下。
绘制构造线
(2)按【Enter】键重复执行xline 命令,绘制一条垂直构造线,其命令行操作如下。
绘制正多边形
绘制正多边形的命令主要有以下几种调用方法。
1
2
3
选择【绘图】/【正多边形】菜单命令。
单击【常用】/【绘图】组组中的“正多边形”按钮 。
在命令行中执行polygon(POL)命令。
绘制正多边形
以指定中心点方式绘制正多边形
以指定中心点方式绘制多边形是比较常用的绘制正多边形的方法之一。以指定中心点方式绘制六边形,其命令行操作如下。
绘制正多边形
以指定边长方式绘制正多边形
由于正多边形各条边的长度都相等,因此可以使用指定边长的方式绘制正多边形,其命令行操作如下。
绘制正多边形
(1)在命令行中执行polygon(POL)命令,设置多边形的边数为6,在辅助线的交点处单击鼠标指定多边形的中心点,如左图。
(2)在弹出的快捷菜单中选中“外切于圆”菜单命令,如下图所示。
绘制正多边形
(3)根据系统提示输入多边形内接于圆的半径为4,如左图,按【空格】键结束命令,绘制的六边形如右图。
绘制圆形
绘制圆形的命令主要有以下几种调用方法。
1
2
3
选择【绘图】/【圆】菜单命令,在弹出的子菜单中选择需要的菜单命令。
单击【常用】/【绘图】组组中的“圆”按钮 。
在命令行中执行circle(C)命令。
绘制圆形
以指定圆心、半径(直径)方式绘制圆
选择【绘图】/【圆】菜单命令,选择“圆心、半径”或“圆心、直径”菜单命令,其命令行操作如下。
绘制圆形
以指定切点和半径方式绘制圆
“相切、相切、半径”方式绘制圆是指,指定圆与其他对象上的2个切点,然后指定圆的半径将圆绘制出来,如左图;“相切、相切、相切”方式绘制圆是指,指定圆与其他对象上的3个切点,从而将圆绘制出来,如右图。
绘制圆形
(1)在命令行中执行Circle(C)命令,根据系统提示在辅助线的交点处指定圆的圆心,如左图。
(2)根据系统提示输入圆的半径为4,如右图。
绘制圆形
(1)按【空格】键进行确定,绘制的圆如右图,如左图。
(2)重复执行Circle(C)命令,以辅助线的交点为圆心,绘制一个半径为3 的圆,完成本例图形的绘制,如右图。
实训——绘制沙发图形
实训目标
本实训的目标是绘制沙发图形,需要掌握直角矩形、圆角矩形、直线和圆的绘制方法,本实训的效果如下图所示。
实训——绘制沙发图形
专业背景
沙发宽度是指沙发从左到右,两个扶手外围的最大的距离,也就是通常意义上所说的沙发的“长度”,而座宽是指除去两边扶手的宽度。可用公式可表示为:座宽= 宽度- 扶手宽度×2。沙发的单人、二人、三人就是根据宽和座宽来决定的,因为这两个数据决定了沙发的可坐长度。
沙发深度是指沙发从前往后,包括靠背在内的沙发前后的最大距离,也就是通常意义上大家所说的“宽度”,而座深是指除靠背外的深度。可用公式可表示为:座深= 深度- 后靠的厚度,由于款式的要求,沙发深度在800-1000,座深550-700 都是正常的。
沙发高度是指沙发从地面到沙发最高处的上下的最大的距离,和通常意义的“高”是同一个概念,而座高是指地面到座位表面的距离,高度在400-450 之间都是正常的。
实训——绘制沙发图形
操作思路
②绘制台灯
①绘制茶几
③绘制单人沙发
习题
(1)本例将绘制如下图所示的灶具图形,主要使用绘制矩形、圆以及点等相关命令完成本例的绘制,关键操作如下。
使用“矩形”命令绘制长度为810、宽度为470的矩形时,先指定矩形的第一个角点,然后输入另一个角点的坐标为“@810,470”。
绘制炉盘上的4 个矩形支架时,可以先以圆的圆心为绘图基点,然后再分别绘制长度为60、宽度为6,或长度为6、宽度为60 的矩形。例如,设置左方矩形的基点偏移值为“@-65,-3”,指定矩形另一个角点的坐标为“@-60,6”。
绘制灶具的旋转按钮时,可以使用“点”命令绘制该图形,先设置好点的样式和大小,再绘制两个点作为旋转按钮。
习题
(2)本例绘制如下图所示的水池图形,首先使用“矩形”命令绘制圆角矩形作为水池轮廓,然后使用“圆”命令绘制下水孔。
习题
(3)使用“直线”命令,根据如下图所示的尺寸和效果,绘制角钢轮廓图形,要求操作如下。
开启正交模式。
选择【绘图】/【直线】,依次绘制各条线段,可以使有鼠标指定线段的方向,并输入线段的长度,然后按【Enter】键即可。
