第3章
编辑图形 1

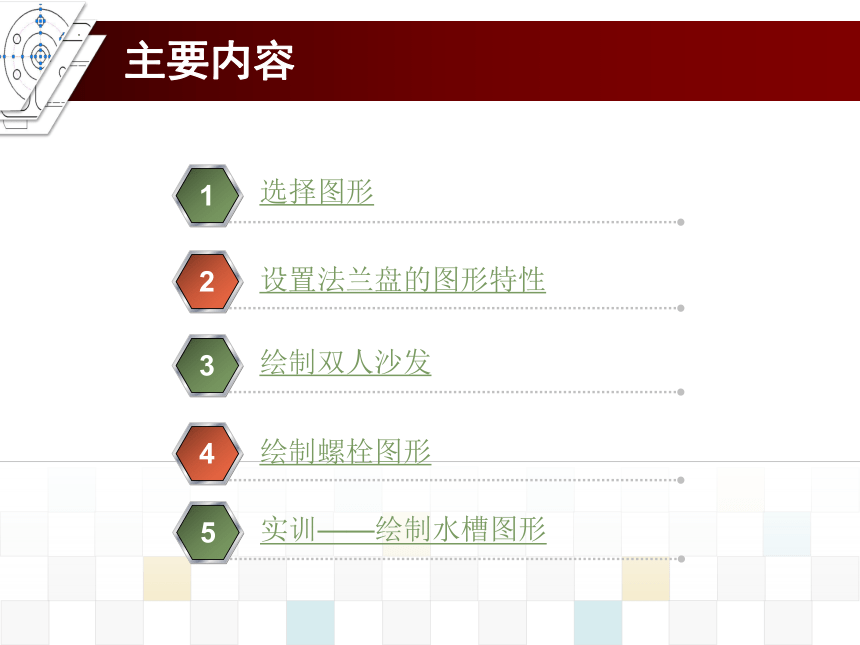

主要内容
选择图形
1
设置法兰盘的图形特性
2
绘制双人沙发
3
绘制螺栓图形
4
实训——绘制水槽图形
5

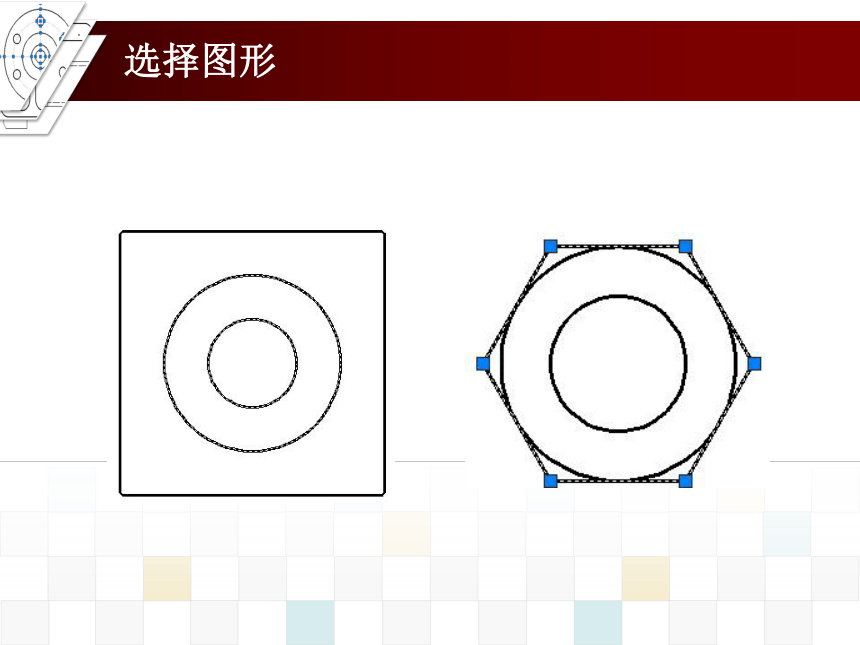

选择图形

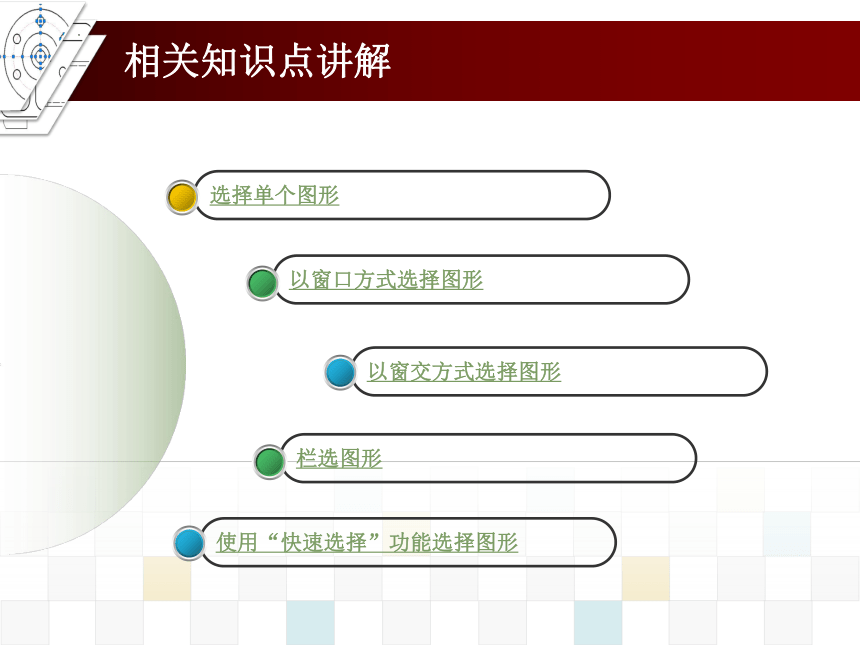

相关知识点讲解
以窗交方式选择图形
以窗口方式选择图形
选择单个图形
使用“快速选择”功能选择图形
栏选图形

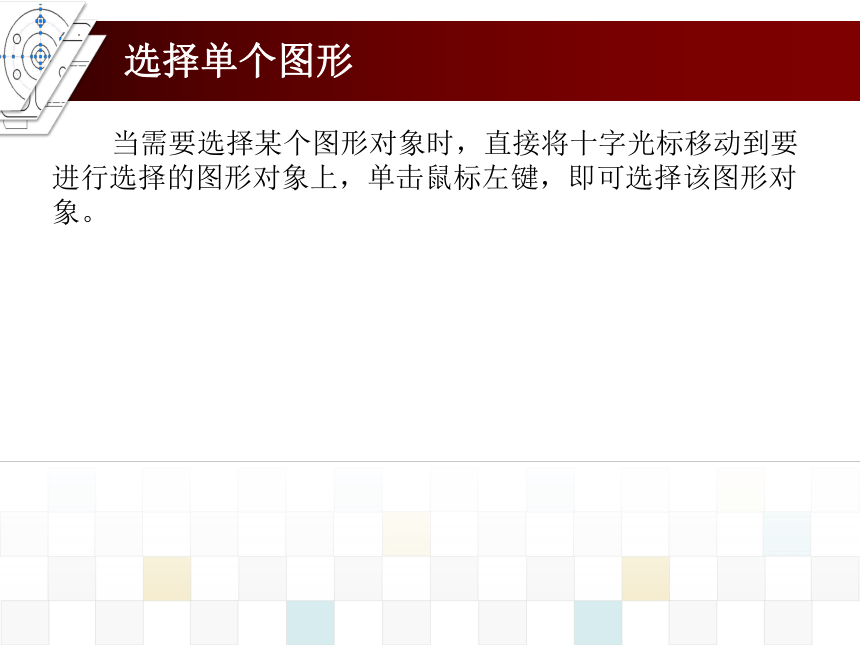

选择单个图形
当需要选择某个图形对象时，直接将十字光标移动到要进行选择的图形对象上，单击鼠标左键，即可选择该图形对象。

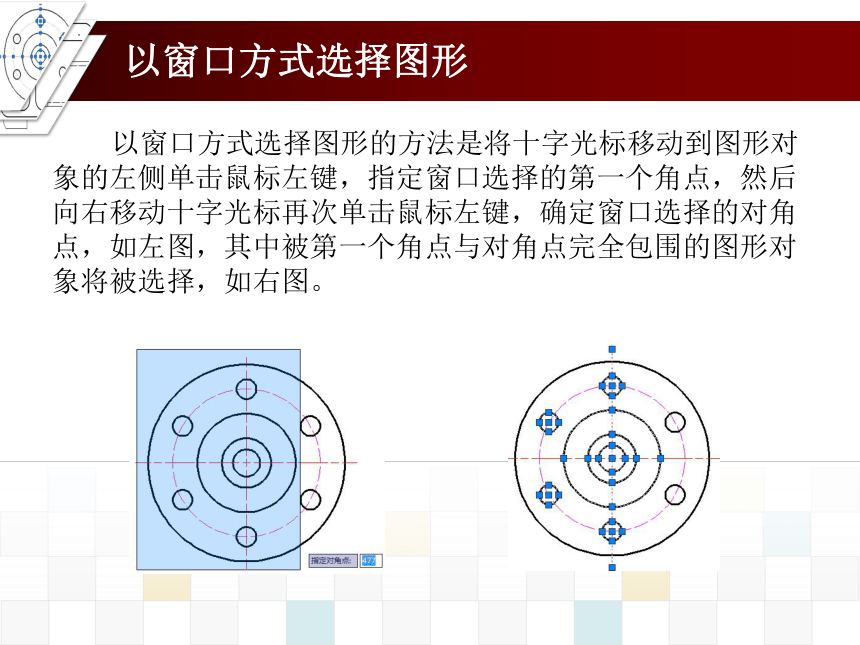

以窗口方式选择图形
以窗口方式选择图形的方法是将十字光标移动到图形对象的左侧单击鼠标左键，指定窗口选择的第一个角点，然后向右移动十字光标再次单击鼠标左键，确定窗口选择的对角点，如左图，其中被第一个角点与对角点完全包围的图形对象将被选择，如右图。

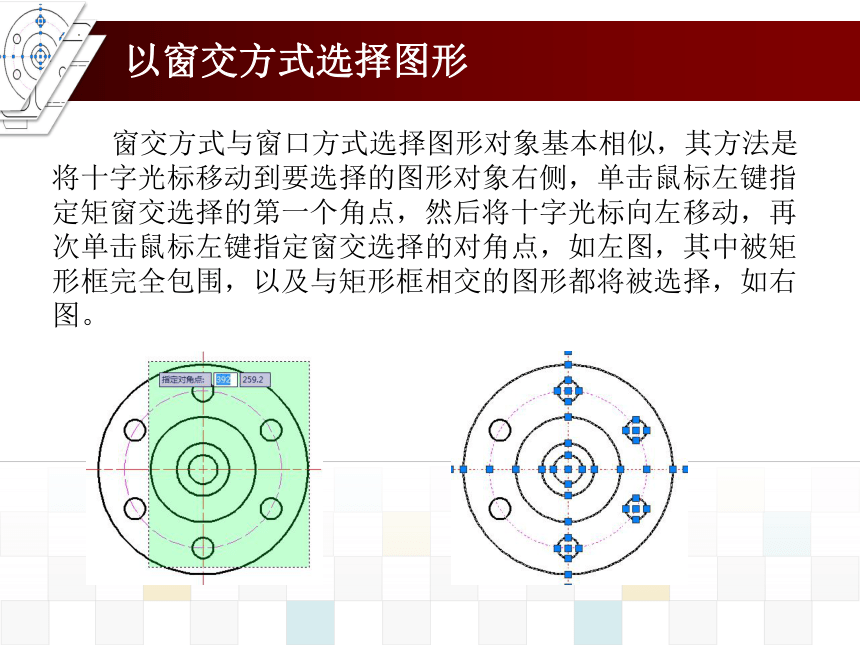

以窗交方式选择图形
窗交方式与窗口方式选择图形对象基本相似，其方法是将十字光标移动到要选择的图形对象右侧，单击鼠标左键指定矩窗交选择的第一个角点，然后将十字光标向左移动，再次单击鼠标左键指定窗交选择的对角点，如左图，其中被矩形框完全包围，以及与矩形框相交的图形都将被选择，如右图。

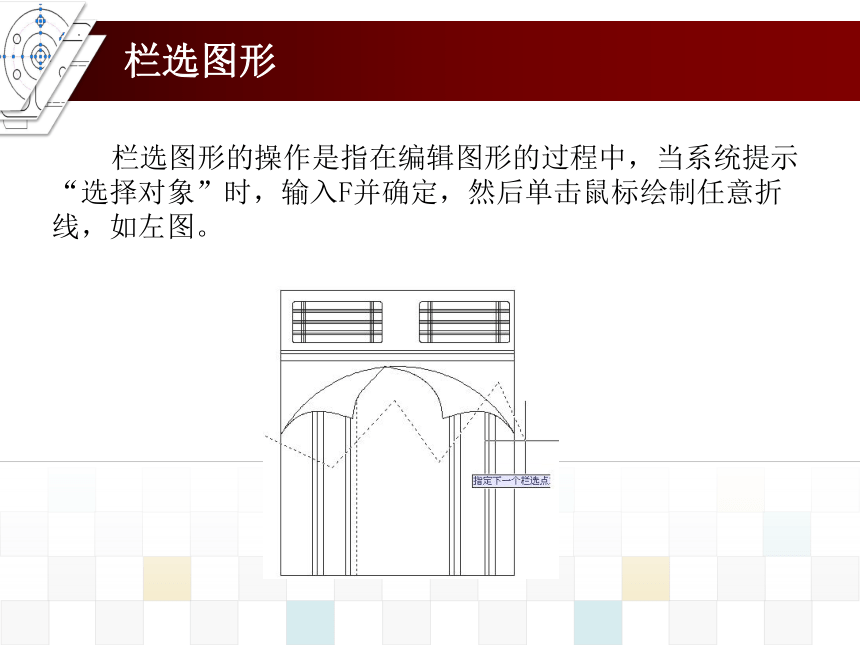

栏选图形
栏选图形的操作是指在编辑图形的过程中，当系统提示“选择对象”时，输入F并确定，然后单击鼠标绘制任意折线，如左图。

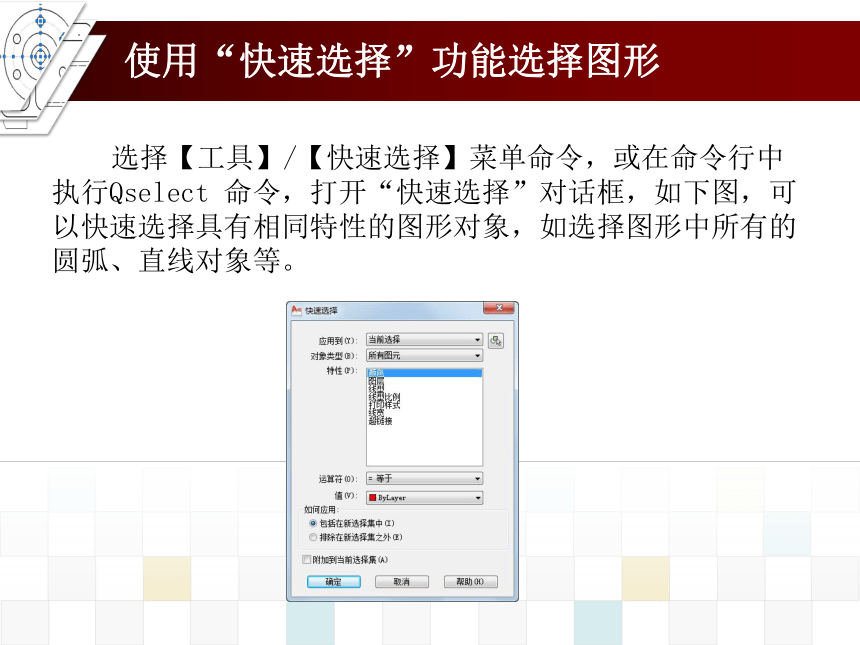

使用“快速选择”功能选择图形
选择【工具】/【快速选择】菜单命令，或在命令行中执行Qselect 命令，打开“快速选择”对话框，如下图，可以快速选择具有相同特性的图形对象，如选择图形中所有的圆弧、直线对象等。

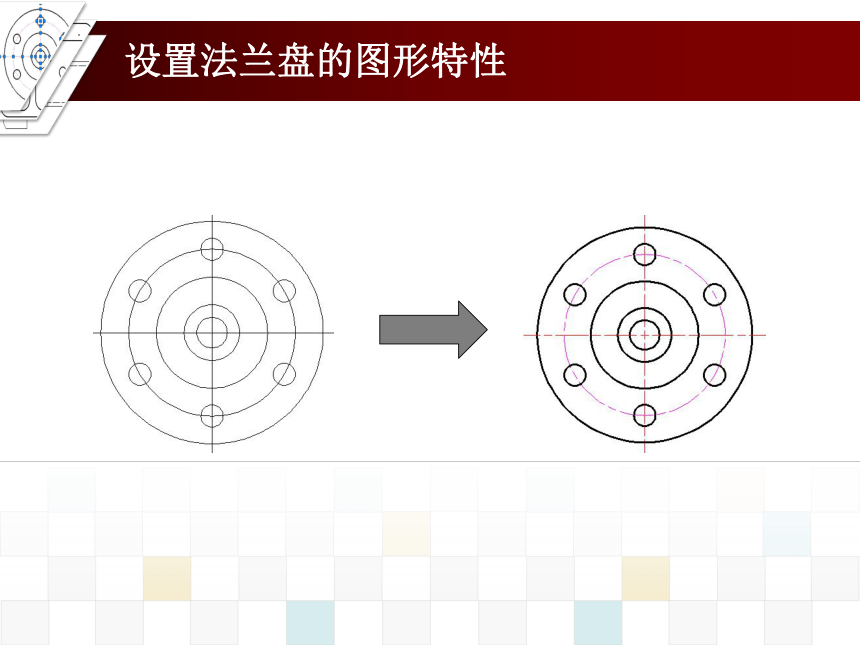

设置法兰盘的图形特性

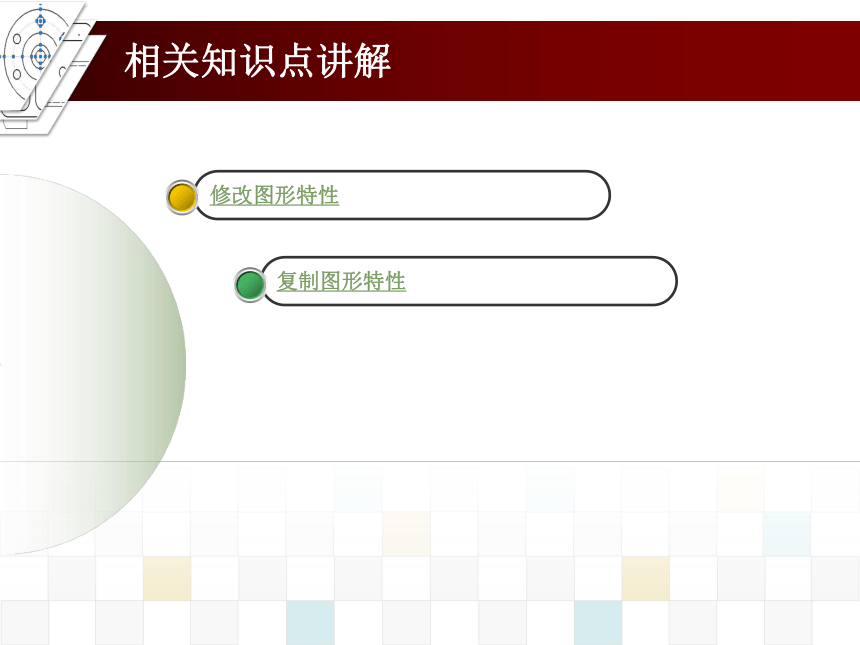

相关知识点讲解
复制图形特性
修改图形特性

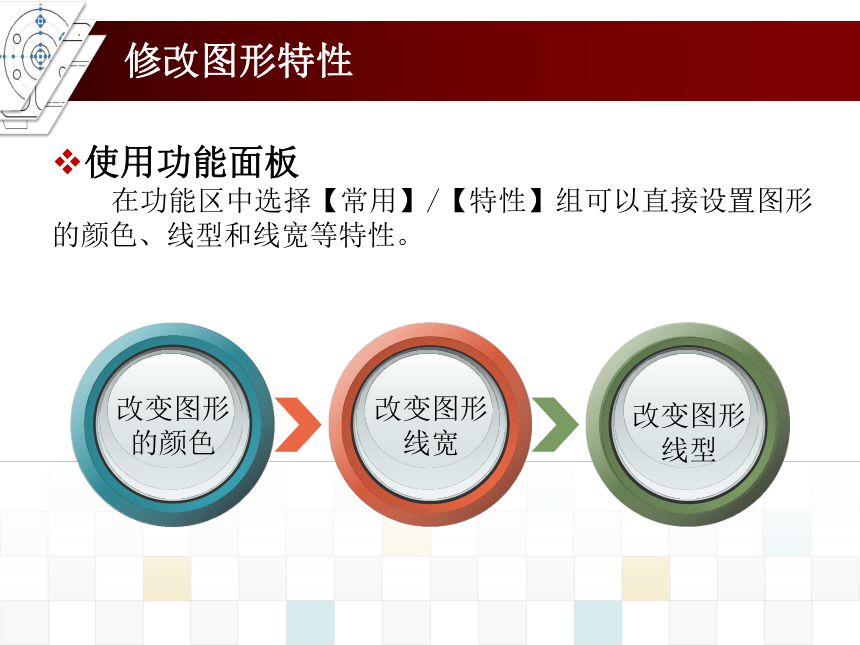

修改图形特性
使用功能面板
在功能区中选择【常用】/【特性】组可以直接设置图形的颜色、线型和线宽等特性。
改变图形
的颜色
改变图形
线宽
改变图形
线型
修改图形特性
使用“特性”选项板
使用“特性”选项板的命令主要有以下几种方法。
1
2
3
选择【修改】/【特性】菜单命令。
单击【常用】/【特性】组右方角的“特性”按钮。
按【Ctrl＋ 1】组合键。
修改图形特性
在执行上述任意命令后，将打开如左图所示的“特性”选项板，在绘图区中选择相应的对象后，“特性”选项板中即显示出所选对象的当前特性设置。选择的对象不同，“特性”选项板中的选项也不相同，如右图。
修改图形特性
（1）选择两条相互垂直的辅助线，单击“特性”组中的“对象颜色”下拉列表框，在其中选择相应选项，如左图。
（2）选择第二大的圆形，然后单击“特性”组中的“对象颜色”下拉列表框，在其中选择相应选项。
（3）选择最大的圆形，然后单击“特性”组中的“线宽”下拉列表框，在其中选择相应选项，如右图。
修改图形特性
（4）选择【格式】/【线型】菜单命令，在打开的“线型管理器”对话框，在其中进行相应设置，如左图。
（5）选择辅助线图形，单击【常用】/【特性】组中的“线型”下拉列表框，然后选择ACAD_ISO08W100 线型，如右图。
复制图形特性
复制图形特性的命令主要有以下两种调用方法。
执行matchprop 命令后，其命令行操作如下。
1
2
选择【修改】/【特性匹配】菜单命令。
在命令行中执行matchprop（MA）命令。
复制图形特性
（1）在命令行中执行matchprop（MA）命令，选择最大圆作为源对象，如左图，然后依次单击除第二大以外的其他圆，对最大圆的图形特性进行复制，如右图。
复制图形特性
（2）在命令行中执行matchprop（MA）命令，选择其中的一条辅助线，然后输入S并确定，在打开的“特性设置”对话框中进行设置，如左图。然后单击第二大的圆形，对辅助线图形除“颜色”以外的特性进行复制，如右图。
绘制双人沙发
相关知识点讲解
延伸图形
分解图形
绘制圆角图形
打断图形
修剪图形
绘制圆角图形
绘制圆角图形的命令主要有以下几种调用方法。
1
2
3
选择【修改】/【圆角】菜单命令。
单击【常用】/【修改】组中的“圆角”按钮 。
在命令行中执行Fillet（F）命令。
绘制圆角图形
（1）在命令行中执行Rectang（REC）命令，绘制一个长度为1500、宽度为780 的矩形，其命令行中的操作如下。
绘制圆角图形
（2）在命令行中执行Rectang（REC）命令，绘制一个长度为1260、宽度为780 的矩形，其命令行操作如下。
绘制圆角图形
（3）在命令行中执行Fillet（F）命令，对大矩形的四个角进行圆角，其命令行操作如下。
绘制圆角图形
（3）在命令行中执行Fillet（F）命令，对大矩形的四个角进行圆角，其命令行操作如下。
分解图形
分解图形的命令主要有以下几种调用方法。
1
2
3
选择【修改】/【分解】菜单命令。
单击【常用】/【修改】组中的【分解】按钮 。
在命令行中执行Explode（X）命令。
分解图形
（1）在命令行中执行Explode（X）命令，然后对小矩形进行分解，其命令行操作如下。
（2）在命令行中执行line（L）命令，以小矩形上、下边的中点为端点，绘制一条直线，如右图。
延伸图形
延伸命令图形的主要有以下几种调用方法。
1
2
3
选择【修改】/【延伸】菜单命令。
单击【常用】/【修改】组中的【延伸】按钮 。
在命令行中执行Explode（X）命令。
延伸图形
（1）在命令行中执行Fillet（F）命令，对小矩形下方的线段和中间的垂直线进行圆角，其命令行操作如下。
延伸图形
（2）在命令行中执行Fillet（F）命令，对小矩形下方的线段和中间的垂直线进行圆角，其命令行操作如下。
打断图形
打断图形的命令主要有以下几种调用方法。
1
2
3
选择【修改】/【打断】菜单命令。
单击【常用】/【修改】组中的【打断】按钮 或“打断于点”按钮 。
在命令行中执行Break（BR）命令。
打断图形
打断于一点
打断于一点是指将一个对象分离成两个独立的对象，但被打断的对象之间没有任何空隙，也就是无缝断开，其命令行操作如下。
打断图形
以两点方式打断对象
以两点方式打断对象也就是在对象上创建两个打断点，使对象以一定的距离断开，其命令行操作如下。
打断图形
以两点方式打断对象
（1）在命令行中执行Break（BR）命令，对小矩形下方的线段进行打断，其命令行操作如下。
打断图形
（2）在命令行中执行Break（BR）命令，对小矩形下方的线段进行打断，其命令行操作如下。
修剪图形
修剪图形命令主要有以下几种调用方法。
1
2
3
选择【修改】/【修剪】菜单命令。
单击【常用】/【修改】组中的 “修剪”按钮 。
在命令行中执行Trim（TR）命令。
修剪图形
（1）修剪图形命令主要有以下几种调用方法。
修剪图形
（2）重复执行Trim（TR）命令，继续对大矩形进行修剪，其命令行操作如下。
绘制螺栓图形
相关知识点讲解
拉伸图形
拉长图形
倒角图形
倒角图形
倒角图形的命令主要有以下几种调用方法。
1
2
3
选择【修改】/【倒角】菜单命令。
单击【常用】/【修改】组中的【倒角】按钮 。
在命令行中执行Chamfer（CHA）命令。
倒角图形
（1）在命令行中执行Rectang（REC）命令，绘制一个长度为30、宽度为12 的矩形，如左图。
（2）在命令行中执行Explode（X）命令，对矩形进行分解。
倒角图形
（3）在命令行中执行Chamfer（CHA）命令，对矩形右上方的边角进行倒角，其命令行操作如下。
拉长图形
拉长图形的命令主要有以下几种调用方法。
1
2
3
选择【修改】/【拉长】菜单命令。
单击【常用】/【修改】组中的【拉长】按钮 。
在命令行中执行Lengthen（LEN）命令。
拉长图形
（1）在命令行中执行Lengthen（LEN）命令，对线段进行拉长，其命令行操作如下。
拉长图形
（2）在命令行中执行Line（L）命令，通过捕捉两条水平线左方的端点，绘制一条线段，如左图。
（3）在命令行中执行Lengthen（LEN）命令，将绘制的线段向上下两方各拉长6 个单位，如右图。
拉伸图形
拉伸图形的命令主要有以下几种调用方法。
1
2
3
选择【修改】/【拉伸】菜单命令。
单击【常用】/【修改】组中的“拉伸”按钮 。
在命令行中执行Stretch（S）命令。
拉伸图形
（1）在命令行中执行Line（L）命令，通过捕捉左方垂直线段的上下端点，向左各绘制一条长度为9的线段，如下图。
（2）在命令行中执行Stretch（S）命令，对图形中间的两条水平线段进行拉长，其命令行操作如下。
拉伸图形
拉伸图形
（3）在命令行中执行Arc（A）命令，在图形左上方绘制一条圆弧，其命令行操作如下。
拉伸图形
（4）继续执行Arc（A）命令，在图形左方绘制另外两条圆弧，如左图。
（5）执行“直线”命令绘制两条垂直线段，如中图。
（6）执行“直线”命令绘制两条水平线段，如右图。
实训——绘制水槽图形
实训目标
本实训的目标是绘制水槽图形，需要掌握圆角、拉伸和修剪命令的使用方法，本实训的前后对比效果如下图所示。
实训——绘制水槽图形
专业背景
厨房的水槽一般使用不锈钢材质，也有使用人造石和其它石材材质的。厨房的水槽通常分为单盆和双盆，单盆尺寸一般宽为400~500mm，长为450-750mm，双盆尺寸一般宽为400-500 mm，长为780-900 mm。
实训——绘制水槽图形
操作思路
②拉伸水头龙图形
①圆角处理图形
③修剪水头龙内部线段
习题
（1）使用所学的绘图和编辑命令，绘制如下图所示的支架图形，在本例中可以使用“圆角”、“修剪”等命令进行图形编辑。
习题
（2）使用所学的绘图和编辑命令，绘制如下图所示的射灯图形，在本例中可以使用“拉长”、“延伸”和“拉伸”等命令进行图形编辑，其中的圆半径分别为62 和76。
