(共48张PPT)
第2章
绘图基本命令 2
学习目标
知识目标
● 掌握多线样式的设置，以及绘制多线的操作。
● 掌握绘制多段线的操作。
● 掌握绘制椭圆和圆弧的操作。
● 掌握绘制修订云线的操作。
课堂实例预览

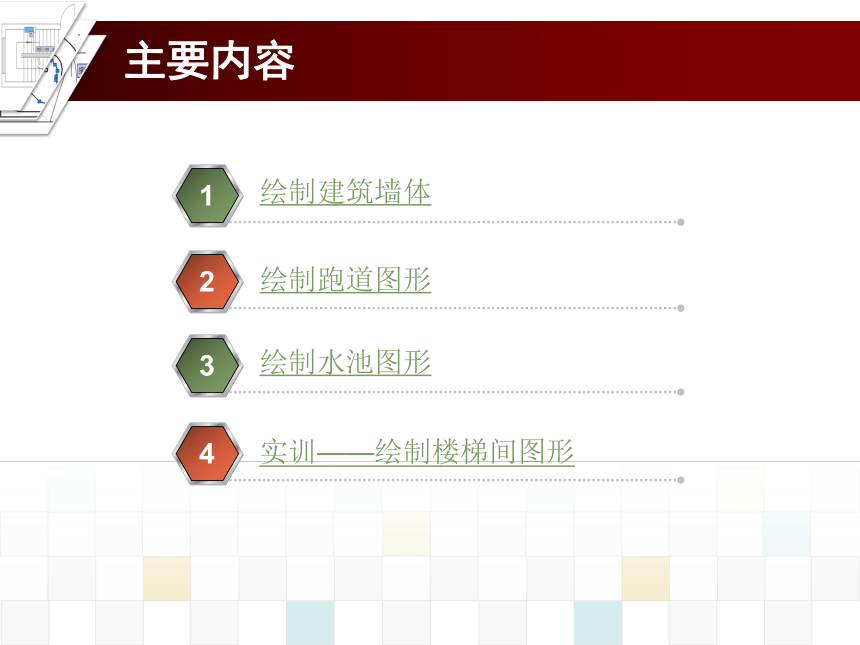

主要内容
绘制建筑墙体
1
绘制跑道图形
2
绘制水池图形
3
实训——绘制楼梯间图形
4

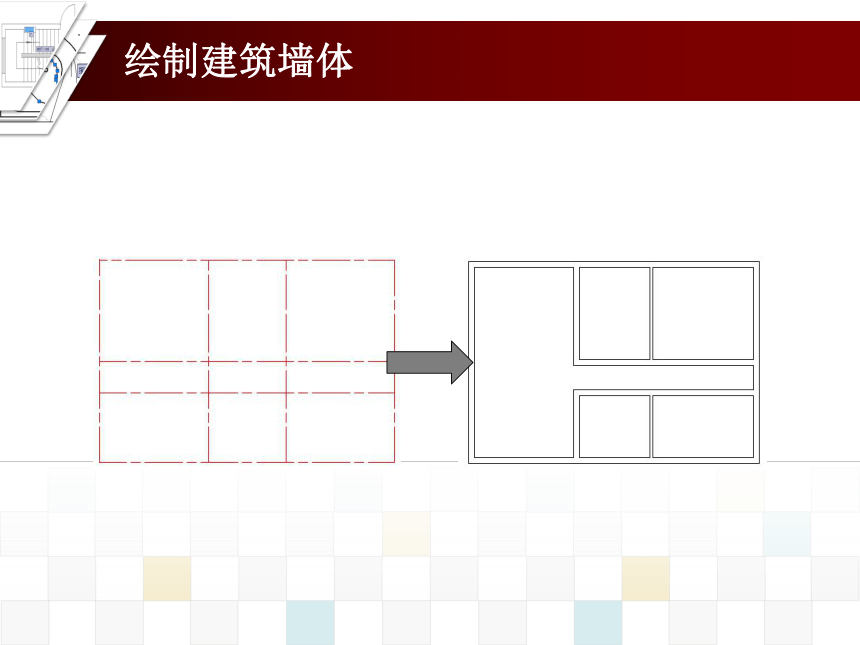

绘制建筑墙体
相关知识点讲解
编辑多线
绘制多线
设置多线样式
设置多线样式

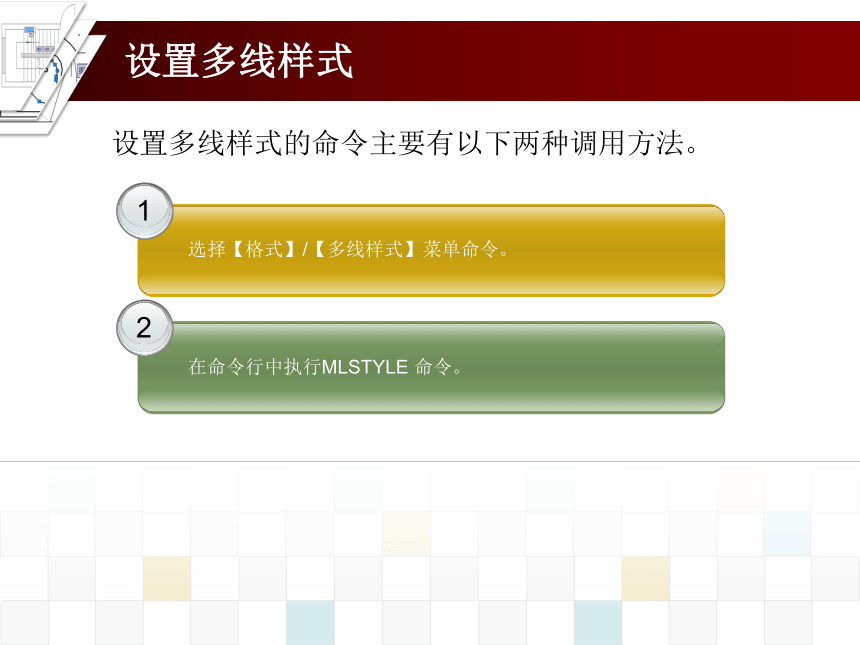

设置多线样式的命令主要有以下两种调用方法。
1
2
选择【格式】/【多线样式】菜单命令。
在命令行中执行MLSTYLE 命令。
设置多线样式
（1）选择【格式】/【多线样式】命令，打开“多线样式”对话框，再单击 按钮，如左图。
（2）打开“创建新的多线样式”对话框进行相应设置，如右图。
设置多线样式

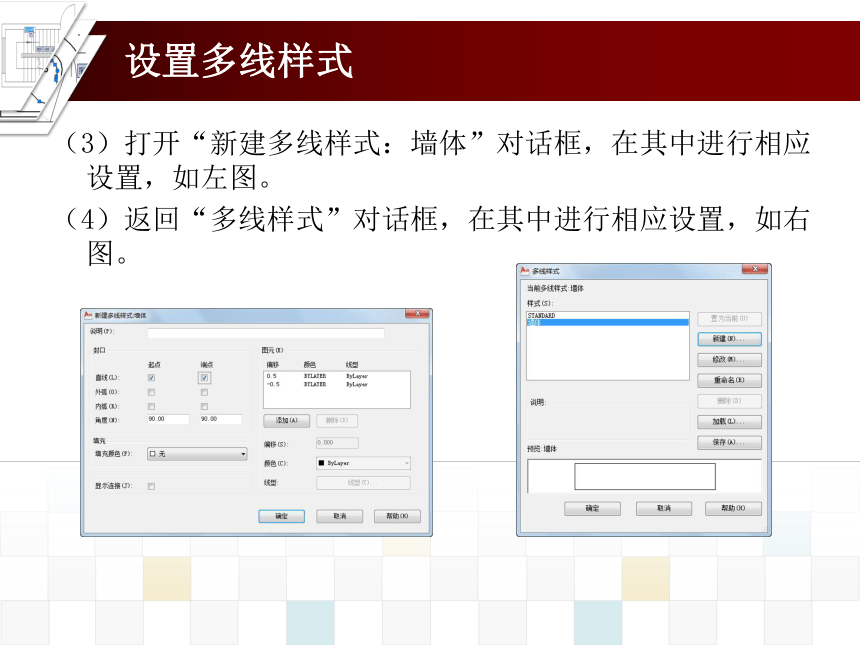

（3）打开“新建多线样式：墙体”对话框，在其中进行相应设置，如左图。
（4）返回“多线样式”对话框，在其中进行相应设置，如右图。
绘制多线

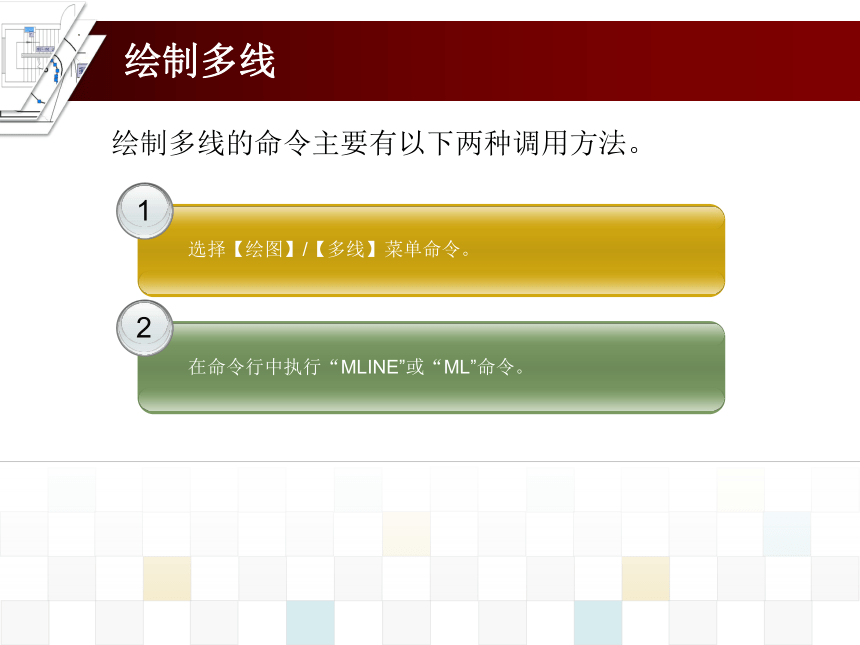

绘制多线的命令主要有以下两种调用方法。
1
2
选择【绘图】/【多线】菜单命令。
在命令行中执行“MLINE”或“ML”命令。
绘制多线

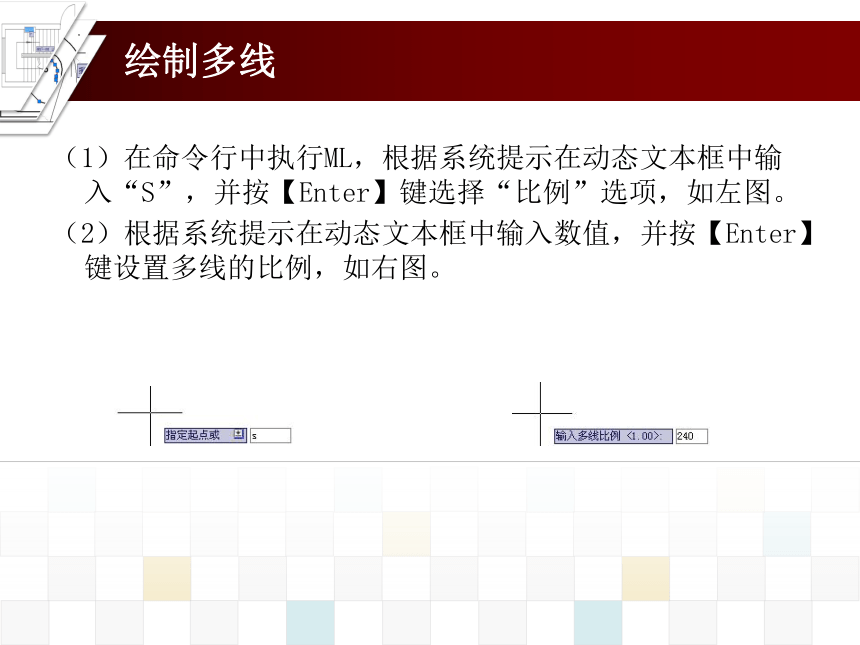

（1）在命令行中执行ML，根据系统提示在动态文本框中输入“S”，并按【Enter】键选择“比例”选项，如左图。
（2）根据系统提示在动态文本框中输入数值，并按【Enter】键设置多线的比例，如右图。
绘制多线

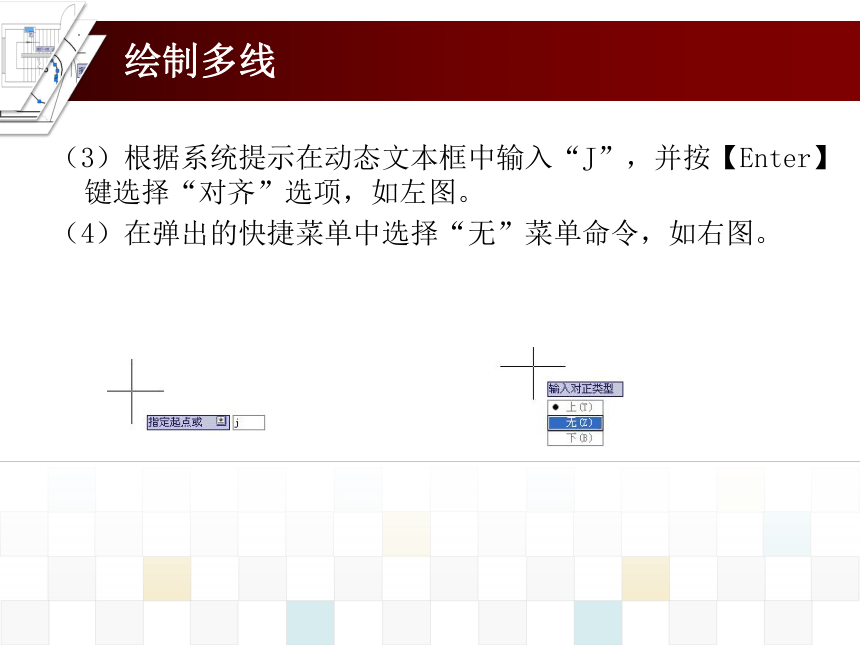

（3）根据系统提示在动态文本框中输入“J”，并按【Enter】键选择“对齐”选项，如左图。
（4）在弹出的快捷菜单中选择“无”菜单命令，如右图。
绘制多线
（5）根据系统提示在绘图区中拾取一点，指定多线的起点位置，如左图。
（6）依次指定多线的其他点，并按【Enter】键结束操作，如右图。
绘制多线
（7）按【Enter】键重复执行“多线”命令，依次绘制两条多线，如左图。
（8）按【Enter】键重复执行“多线”命令，重新设置多线的比例，依次绘制两条多线，如右图。
编辑多线
编辑多线的命令主要有以下两种调用方法。
1
2
选择【修改】/【对象】/【多线】菜单命令。
在命令行中执行MLEDIT 命令。
编辑多线
（1）单击“图层”工具组中的“图层”下拉按钮 ，单击“轴线”图层的“开/ 关”图标，如左图。
（2）在命令行中执行MLEDIT 命令，打开“多线编辑工具”对话框，选择相应选项，如右图。
编辑多线
（3）在相应线段处单击鼠标指定编辑的第一条多线，如左图。
（4）在相应线段处单击鼠标指定编辑的第二条多线，如右图。
编辑多线
（3）重复执行MLEDIT 命令，在打开的“多线编辑工具”对话框中单击相应选项，如左图。
（4）在相应线段处单击鼠标指定编辑的第一条多线，如右图。
绘制跑道图形
相关知识点讲解
绘制多段线图形
绘制圆弧图形
绘制圆弧图形
绘制圆弧图形的命令主要有以下几种调用方法。
1
2
3
选择【绘图】/【圆弧】菜单命令，在弹出的子菜单中选择需要的菜单命令。
单击【常用】/【绘图】组中的“圆弧”按钮。
在命令行中执行arc（A）命令。
绘制圆弧图形
AutoCAD 提供了多种绘制圆弧的方式。
绘制圆弧图形
（1）在命令行中执行arc（A）命令，绘制一条圆弧，其命令行操作如下。
绘制圆弧图形
（3）在命令行中执行line（L）命令，以圆弧上方的端点为起点，向右绘制一条长度为100的直线，如左图。
（4）重复执行line（L）命令，以圆弧下方的端点为起点，向右绘制一条长度为100的直线，如右图。
绘制圆弧图形
（5）在命令行中执行arc（A）命令，绘制右方的圆弧，其命令行操作如下。
绘制多段线图形
绘制圆弧的命令主要有以下几种调用方法。
1
2
3
选择【绘图】/【多段线】菜单命令。
单击【常用】/【绘图】组中的“多段线”按钮。
在命令行中执行pline（PL）命令。
绘制多段线图形
设置多段线宽度
使用多段线命令绘制图形之前，可以根据图形的绘制要求，对其线段的宽度进行设置，其命令行中的操作如下。
绘制多段线图形
绘制直线和圆弧结合的多段线
使用“多段线”命令可以绘制直线和圆弧相结合的多段线。在命令行中执行pline（PL）命令，其命令行操作如下。
绘制多段线图形
（1）在命令行中执行pline 命令，绘制指示图形的直线部分，其命令行操作如下。
绘制多段线图形
（2）在命令提示下，继续绘制指示图形的圆弧部分，其命令行操作如下。
绘制多段线图形
（3）在命令提示下，绘制指示图形的箭头部分，其命令行操作如下。
绘制水池图形
相关知识点讲解
绘制样条曲线
绘制椭圆和椭圆弧
绘制椭圆和椭圆弧
绘制椭圆
绘制椭圆的命令主要有以下几种调用方法。
1
2
3
选择【绘图】/【椭圆】菜单命令，在弹出的子菜单中选择需要的命令。
单击【常用】/【绘图】组中的“椭圆”按钮。
在命令行中执行ellipse（EL）命令。
输入文档内容
在命令行中执行ellipse 命令绘制椭圆弧时，其命令行操作如下。
绘制样条曲线
在命令行中执行ellipse 命令，绘制一个椭圆，其命令行操作如下。
绘制样条曲线
绘制样条曲线
绘制样条曲线命令主要有以下几种调用方法。
1
2
3
选择【绘图】/【样条曲线】命令。
单击【常用】/【常用】/【绘图】组中“样条曲线”按钮 。
在命令行中执行spline命令。
绘制样条曲线
执行上述任意命令后，其命令行操作如下。
绘制样条曲线
编辑样条曲线
编辑样条曲线的命令主要有以下两种调用方法。
1
2
选择【修改】/【对象】/【样条曲线】命令。
在命令行中执行splinedit命令。
绘制样条曲线
执行上述任意命令后，其命令行操作如下。
绘制样条曲线
（1）在命令行中执行spline（SPL）命令，绘制一条样条曲线，其命令行操作如下。
绘制样条曲线
（2）在命令行中执行splinedit 命令，对样条曲线进行编辑，其命令操作如下。
实训——绘制楼梯间图形
实训目标
本实训的目标是绘制楼梯间图形，需要掌握直线、圆弧、多线和多段线的绘制方法，本实训的效果如下图所示。
实训——绘制楼梯间图形
专业背景
在现代建筑中，楼梯是必不可少的结构，无论是多层建筑还是电梯公寓，都少不了楼梯的存在。对楼梯的设计，重点需要考虑楼梯的踏步尺寸。在国家标准中，公共楼梯的踏步的高度为160-170mm，常见的家中的水泥基座楼梯就是按这样的标准，较舒适的高度为160mm 左右。 按目前的市场出售的家庭用的成品楼梯的情况来看，高度一般在170-210mm，180mm 左右是最经济适用的选择。
就成人而言，楼梯踏步的最小宽度应为240mm，舒适的宽度应为280-300mm 左右。根据建筑每层的高度可以算出要建多少级阶梯，然后计算出阶梯的长度。
实训——绘制楼梯间图形
操作思路
②绘制墙体线
①绘制平开门
③绘制指示图形
习题
（1）本例将绘制如下图所示的水杯图形，绘制该图形时可以使用“多段线”命令绘制杯身图形，使用“样条曲线”命令绘制手柄图形。
习题
（2）请参照如下图所示的子母门图形和尺寸，使用“直线”和“圆弧”命令绘制该图形。
习题
（3）请参照如下图所示的洗手池图形和尺寸，使用“多段线”、“圆弧”、“圆”和“椭圆”命令绘制该图形。
Thank You !
谢谢观赏
