第1章
AutoCAD 基础知识

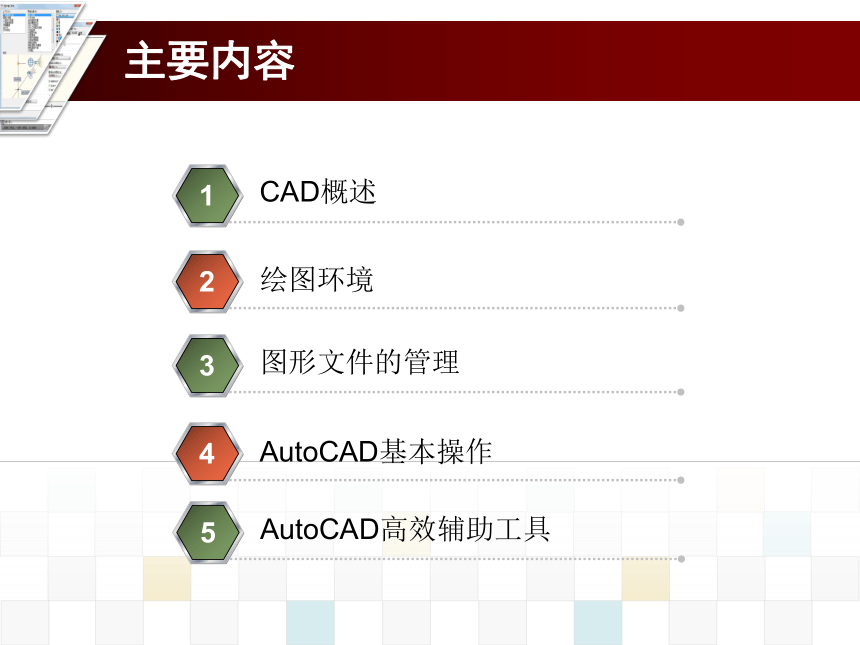

主要内容
CAD概述
1
绘图环境
2
图形文件的管理
3
AutoCAD基本操作
4
AutoCAD高效辅助工具
5

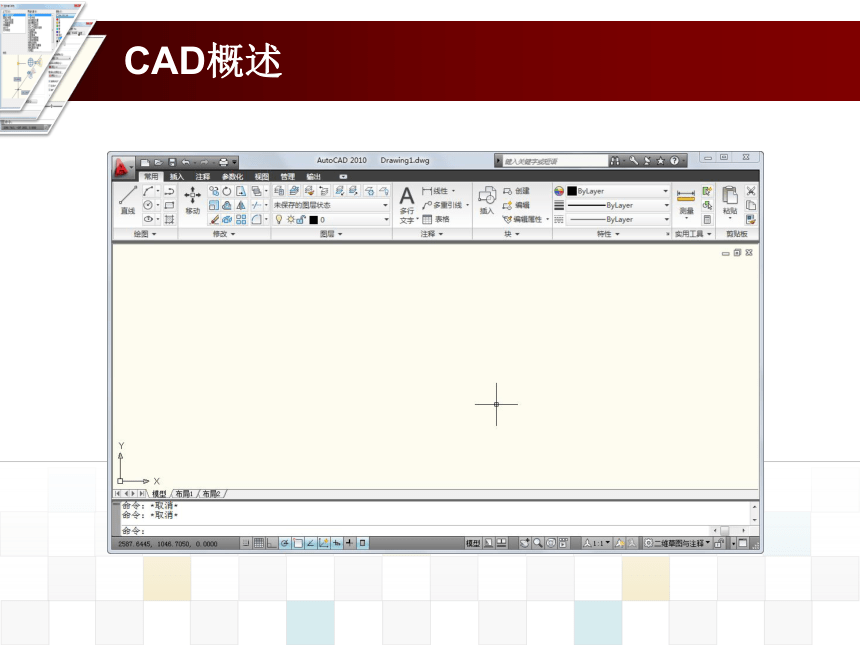

CAD概述

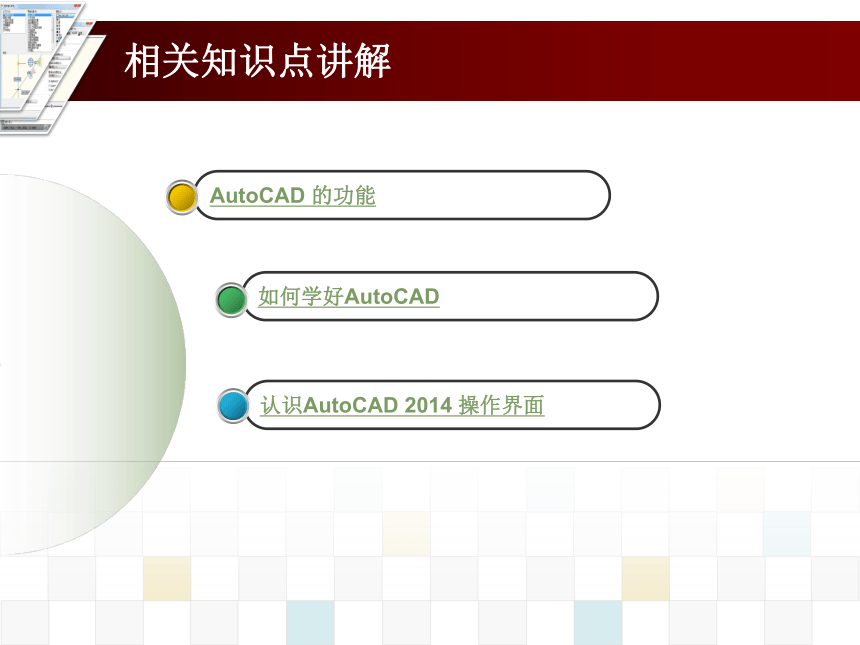

相关知识点讲解
认识AutoCAD 2014 操作界面
如何学好AutoCAD

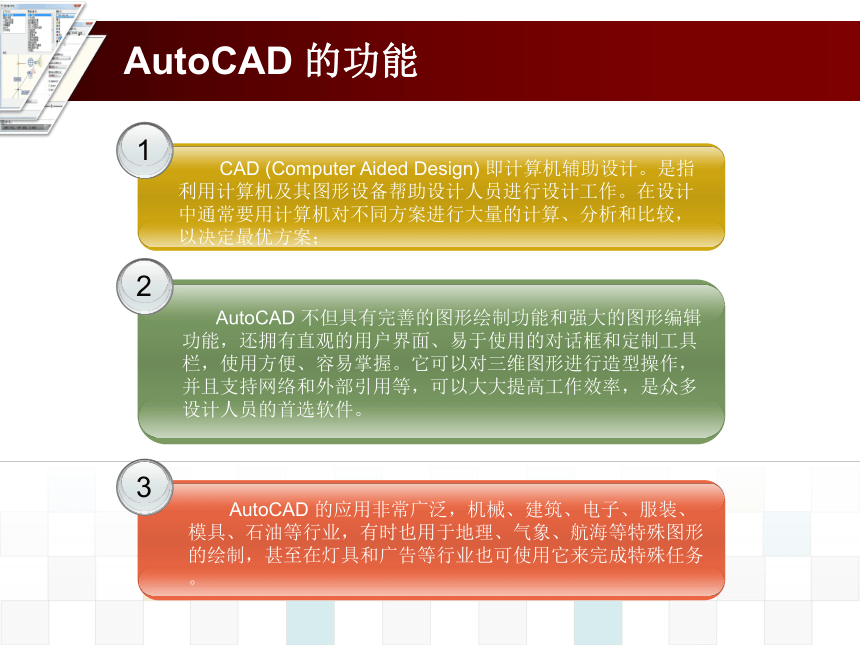

AutoCAD 的功能
AutoCAD 的功能
1
2
3
CAD (Computer Aided Design) 即计算机辅助设计。是指利用计算机及其图形设备帮助设计人员进行设计工作。在设计中通常要用计算机对不同方案进行大量的计算、分析和比较，以决定最优方案；
AutoCAD 不但具有完善的图形绘制功能和强大的图形编辑功能，还拥有直观的用户界面、易于使用的对话框和定制工具栏，使用方便、容易掌握。它可以对三维图形进行造型操作，并且支持网络和外部引用等，可以大大提高工作效率，是众多设计人员的首选软件。
AutoCAD 的应用非常广泛，机械、建筑、电子、服装、模具、石油等行业，有时也用于地理、气象、航海等特殊图形的绘制，甚至在灯具和广告等行业也可使用它来完成特殊任务。

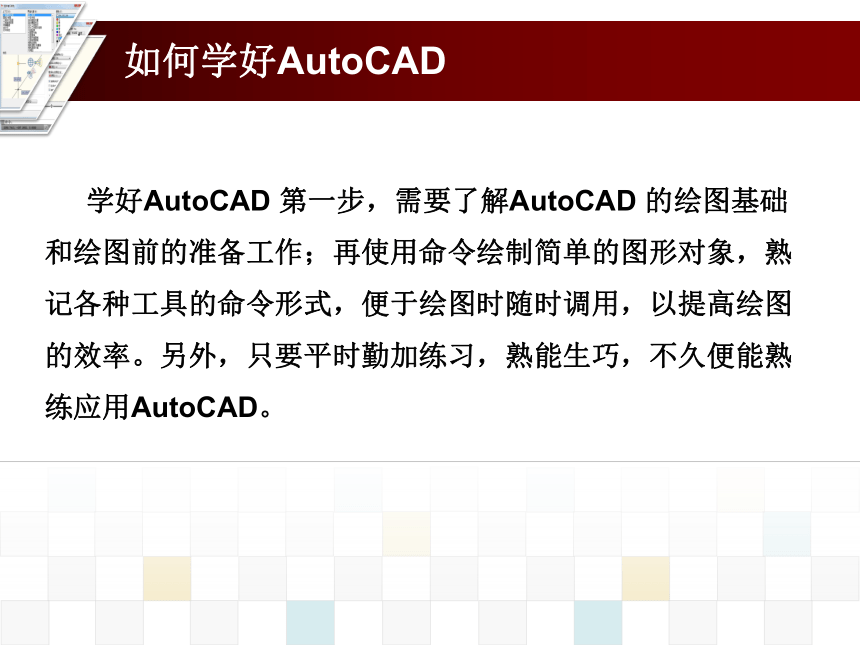

如何学好AutoCAD
学好AutoCAD 第一步，需要了解AutoCAD 的绘图基础和绘图前的准备工作；再使用命令绘制简单的图形对象，熟记各种工具的命令形式，便于绘图时随时调用，以提高绘图的效率。另外，只要平时勤加练习，熟能生巧，不久便能熟练应用AutoCAD。
认识AutoCAD 2014 操作界面

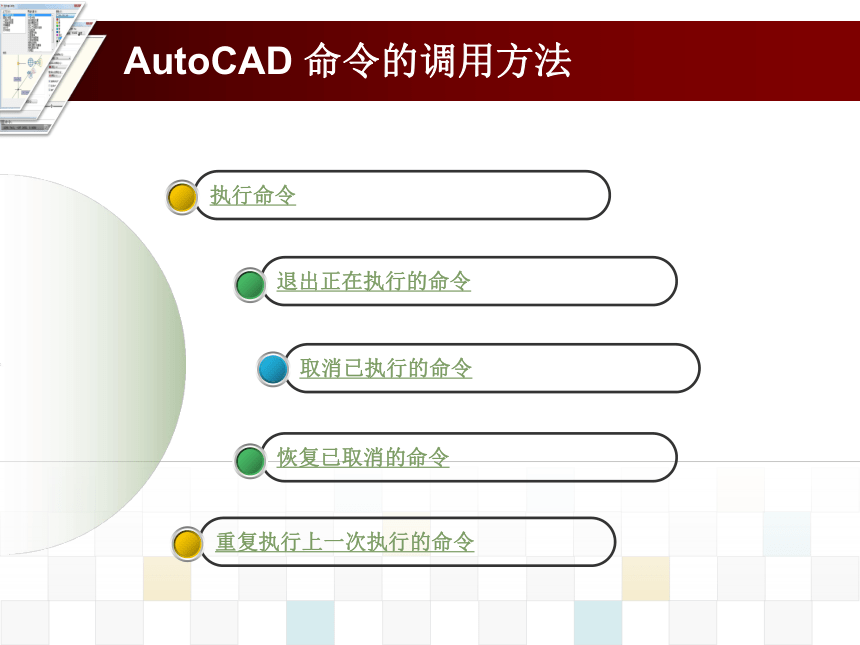

AutoCAD 命令的调用方法
取消已执行的命令
退出正在执行的命令
执行命令
恢复已取消的命令
重复执行上一次执行的命令

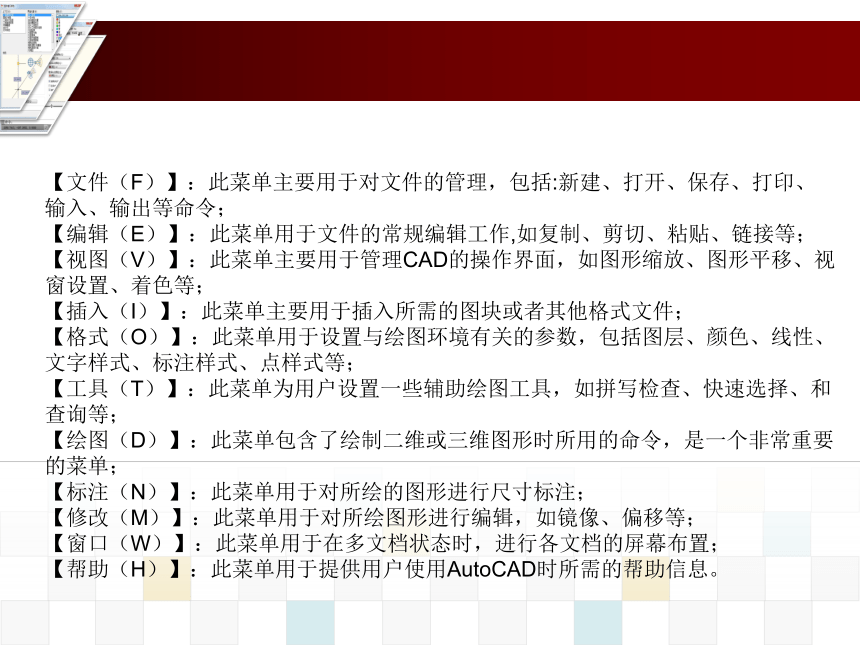

【文件（F）】：此菜单主要用于对文件的管理，包括:新建、打开、保存、打印、输入、输出等命令；
【编辑（E）】：此菜单用于文件的常规编辑工作,如复制、剪切、粘贴、链接等；
【视图（V）】：此菜单主要用于管理CAD的操作界面，如图形缩放、图形平移、视窗设置、着色等；
【插入（I）】：此菜单主要用于插入所需的图块或者其他格式文件；
【格式（O）】：此菜单用于设置与绘图环境有关的参数，包括图层、颜色、线性、文字样式、标注样式、点样式等；
【工具（T）】：此菜单为用户设置一些辅助绘图工具，如拼写检查、快速选择、和查询等；
【绘图（D）】：此菜单包含了绘制二维或三维图形时所用的命令，是一个非常重要的菜单；
【标注（N）】：此菜单用于对所绘的图形进行尺寸标注；
【修改（M）】：此菜单用于对所绘图形进行编辑，如镜像、偏移等；
【窗口（W）】：此菜单用于在多文档状态时，进行各文档的屏幕布置；
【帮助（H）】：此菜单用于提供用户使用AutoCAD时所需的帮助信息。

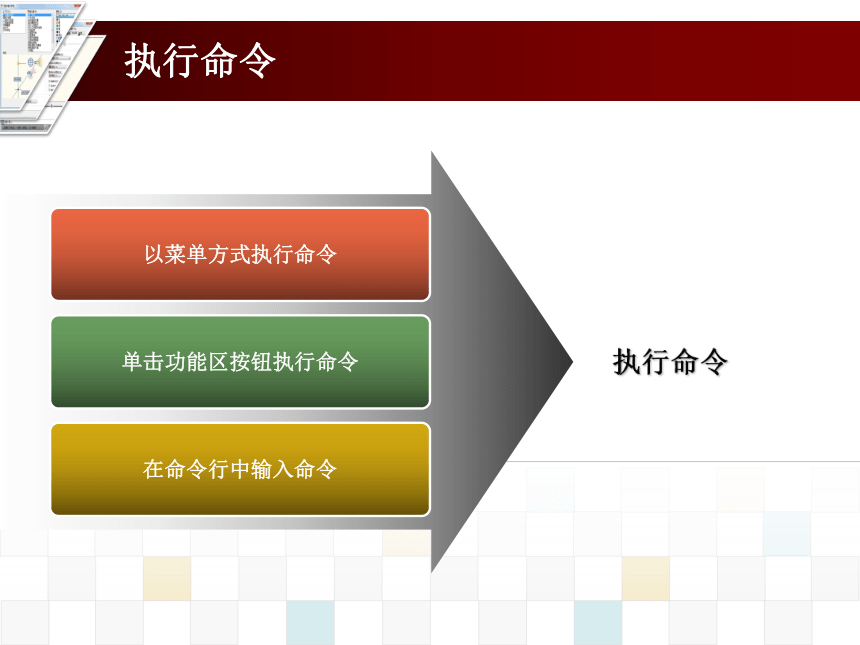

执行命令
以菜单方式执行命令
单击功能区按钮执行命令
在命令行中输入命令
执行命令

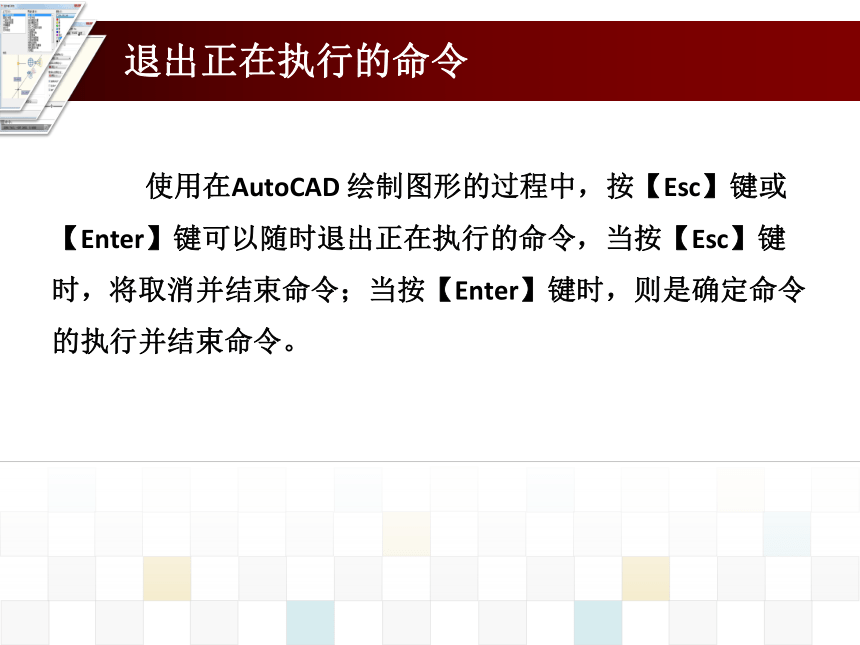

退出正在执行的命令
使用在AutoCAD 绘制图形的过程中，按【Esc】键或 【Enter】键可以随时退出正在执行的命令，当按【Esc】键时，将取消并结束命令；当按【Enter】键时，则是确定命令的执行并结束命令。

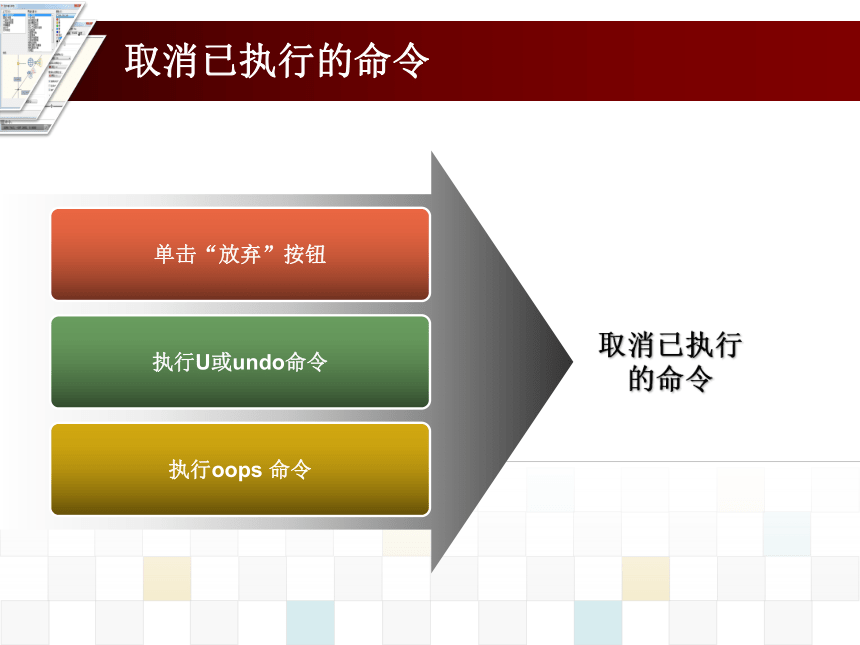

取消已执行的命令
单击“放弃”按钮
执行U或undo命令
执行oops 命令
取消已执行的命令
恢复已取消的命令
执行redo 命令
单击“重做”按钮
恢复已取消的命令
重复执行上一次执行的命令
按【Enter】键
单击鼠标右
按方向箭“↑”
重复执行上一次执行的命令
常用辅助绘图功能
相关知识点讲解
对象追踪
对象捕捉
栅格和捕捉
动态输入
使用正交模式
栅格和捕捉
栅格功能
开启或关闭栅格功能有以下几种方法。
单击状态栏上的“栅格显示”按钮，如下图所示。
在“捕捉和栅格”选项卡中单击选中或撤销选中“启用栅格”复选框。
按【F7】键。
栅格和捕捉
捕捉功能
开启或关闭捕捉功能有以下几种方法。
1
2
3
在“捕捉和栅格”选项卡中单击选中或撤销选中“启用捕捉”复选框。
单击状态栏中的“对象捕捉”按钮 。
按【F3】键。
对象捕捉
选择【工具】/【草图设置】菜单命令，或者使用鼠标右键单击状态栏中的“对象捕捉”按钮 ，在弹出的快捷菜单中选择“设置”命令，打开“草图设置”对话框，如下图。
开启或关闭捕捉功能有以下几种方法。
打开“草图设置”对话框，在“对象
捕捉”选项卡中单击选中或撤销选中
“启用对象捕捉”复选框。
单击状态栏中的“对象捕捉”按钮。
按【F3】键。
对象追踪
捕捉功能
开启或关闭捕捉功能有以下几种方法。
1
2
3
在 “草图设置”对话框中选择“对象捕捉”选项卡，然后单击选中或撤销选中“启动对象捕捉追踪”复选框。
单击状态栏中的“对象捕捉追踪”按钮 。
按【F11】键。
对象追踪
捕捉功能
开启或关闭捕捉功能有以下几种方法。
1
2
3
在 “草图设置”对话框中选择“对象捕捉”选项卡，然后单击选中或撤销选中“启动对象捕捉追踪”复选框。
单击状态栏中的“对象捕捉追踪”按钮 。
按【F11】键。
动态输入
栅格功能
开启或关闭动态输入有以下两种方法，如下图。
单击状态栏中的“动态输入”按钮 。
按【F12】键。
使用正交模式
正交模式命令有如下几种调用方法，如下图。
单击状态栏中的“正交模式”按钮 。
按【F8】键。
设置绘图环境
相关知识点讲解
设置绘图光标
设置绘图区颜色
设置绘图单位
设置鼠标右键功能
调整命令行
设置绘图单位
设置绘图单位的命令主要有以下两种调用方法。
选择【格式】/【单位】菜单命令。
在命令行中执行units（UN）命令。
执行上述任意命令后，将打开如下图所示的“图形单位”对话框。
设置绘图区颜色
（1）选择【工具】/【选项】菜单命令，或者在命令行中输入OP 命令，然后按【Enter】键，打开“选项”对话框，在其中进行如左图所示设置。
（2）打开“图形窗口颜色”对话框，在其中进行相应设置，如右图。
设置绘图光标
设置绘图光标的大小可以在“选项”对话框中进行调整，其方法是在“选项”对话框中选择“显示”选项卡，然后在“十字光标大小”栏中拖动滑块，或在文本框中输入十字光标的大小值即可。
设置鼠标右键功能
（1）打开“选项”对话框，单击“用户系统配置”选项卡，在其中进行相应设置，如左图。
（2）单击选中“绘图区域中使用快捷菜单”复选框，单击其下的 按钮，打开如右图所示的“自定义右键单击”对话框。
调整命令行
（1）将鼠标指针移动至命令行与绘图区之间的边界处，当鼠标指针变为 形状时，按住鼠标左键向上拖动鼠标，可以增加命令行行数，向下拖曳鼠标可减少命令行行数，如左图。
（2）选择【工具】/【选项】命令，打开“选项”对话框，单击“显示”选项卡。在“窗口元素”栏中单击 按钮，打开“命令行窗口字体”对话框，如右图。
实训——绘制窗户立面图
实训目标
本实训的目标是绘制窗户立面图，需要了解执行命令的方法，以及掌握使用正交模式和对象捕捉等辅助绘图的方法，本实训的前后对比效果如下图所示。
实训——绘制窗户立面图
专业背景
住宅建筑中，单扇窗户的宽度一般为0.6 米，高度一般为1.5 米，加上窗台高0.9 米，则窗顶距楼面2.4 米，还留有0.4 米的结构高度。在公共建筑中，窗台高度为1.0 ～ 1.8 米，开向公共走道的窗扇，其底面高度不应低于2.0 米。至于窗户的高度则根据采光、通风、空间形象等要求来决定，窗台高低于0.8 米时，应采取防护措施。
实训——绘制窗户立面图
操作思路
②绘制垂直线
①设置对象捕捉功能
③绘制斜线
习题
（1）启动AutoCAD 应用程序，显示菜单栏，然后隐藏“实用工具”选项卡，如下图所示。
习题
（2）设置AutoCAD 的绘图区为深灰色、光标大小为30，如下图所示。
习题
（2）使用“直线”命令，根据如下图所示的尺寸和效果，绘制角钢轮廓图形，要求操作如下。
开启正交模式。
选择【绘图】/【直线】，依次绘制各条线段，可以使有鼠标指定线段的方向，并输入线段的长度，然后按【Enter】键即可。
Thank You !
