建筑 CAD

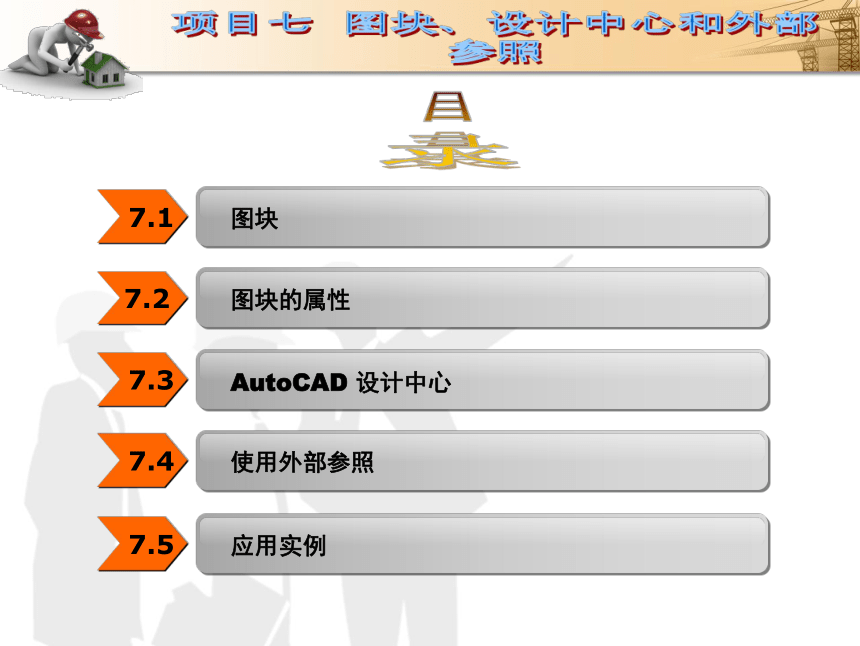

目录
项目七 图块、设计中心和外部参照
7.1
图块
7.2
图块的属性
7.3
AutoCAD 设计中心
7.4
使用外部参照
7.5
应用实例

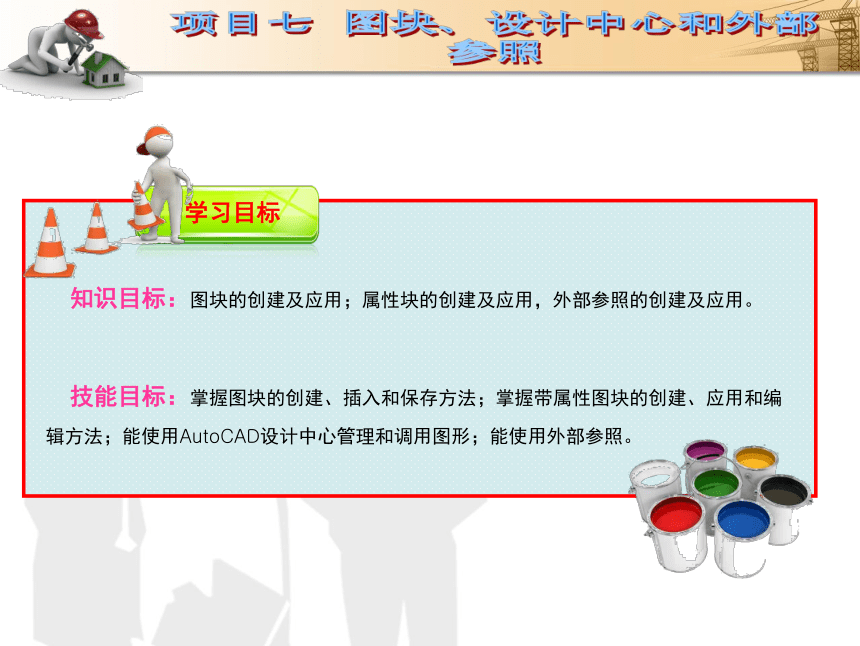

学习目标
知识目标：图块的创建及应用；属性块的创建及应用，外部参照的创建及应用。
技能目标：掌握图块的创建、插入和保存方法；掌握带属性图块的创建、应用和编辑方法；能使用AutoCAD设计中心管理和调用图形；能使用外部参照。
项目七 图块、设计中心和外部参照
7.1.1图
块
的
概
念
7.1 图 块

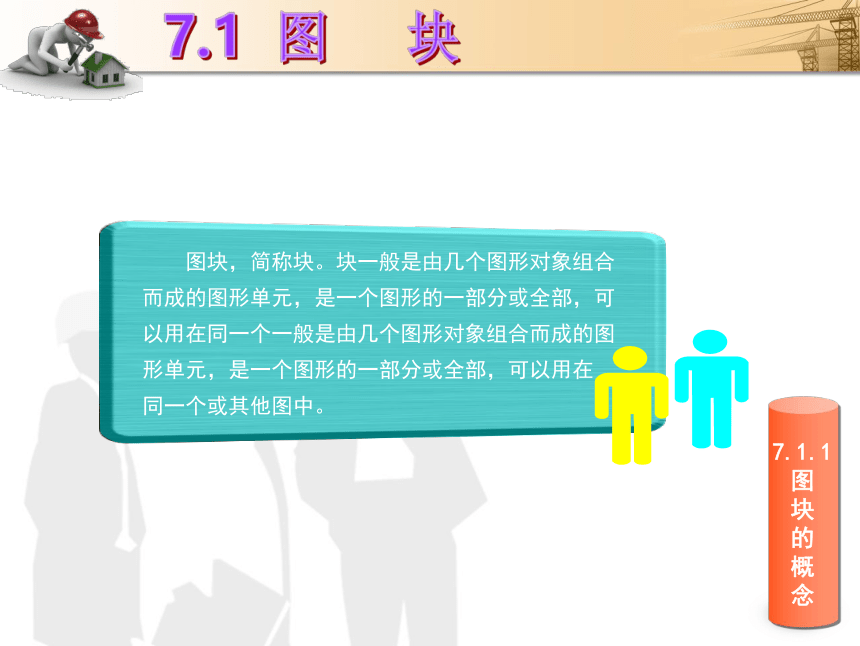

图块，简称块。块一般是由几个图形对象组合而成的图形单元，是一个图形的一部分或全部，可以用在同一个一般是由几个图形对象组合而成的图形单元，是一个图形的一部分或全部，可以用在
同一个或其他图中。
7.1.1图
块
的
概
念
7.1 图 块
可以建立图形库，提高工作效率。。
（4）
（3）
（2）
（1）
便于快速、准确地修改图形。
可以减小图形文件的大小，节省存储空间。
可以为 图块增添属 性，为数据分析提供原始的数据。

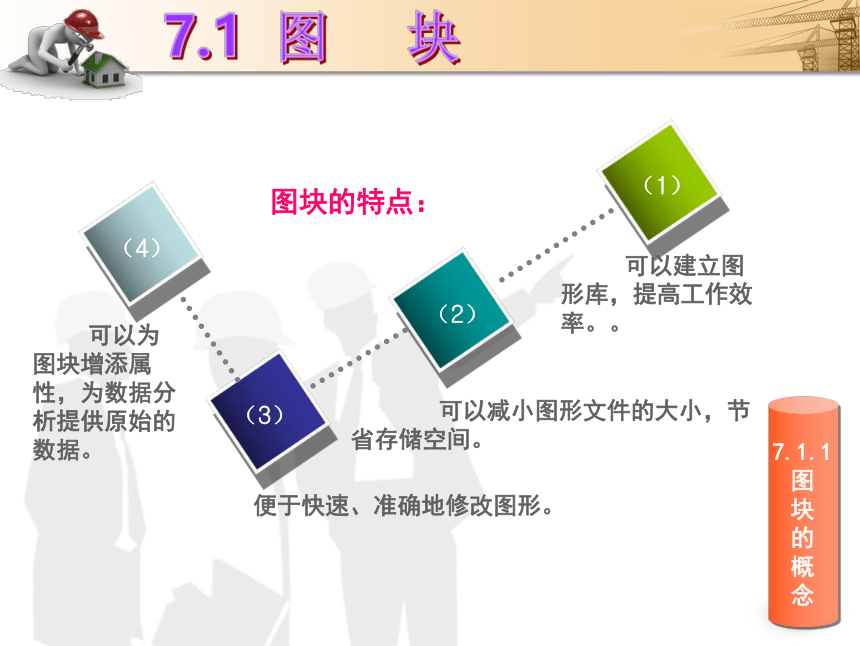

图块的特点：
7.1.2图
块
的
创
建
7.1 图 块

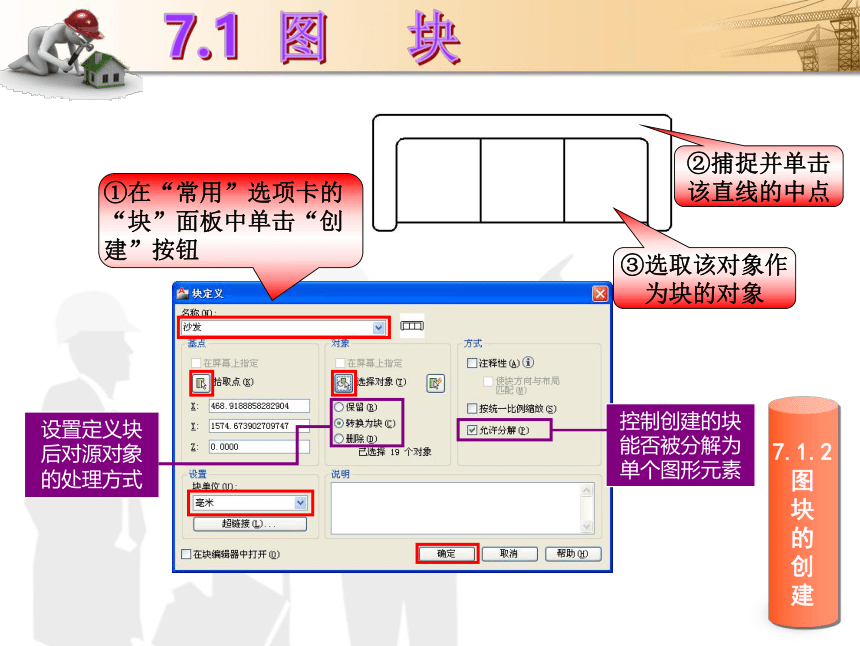

①在“常用”选项卡的“块”面板中单击“创建”按钮
设置定义块后对源对象的处理方式
控制创建的块能否被分解为单个图形元素
②捕捉并单击该直线的中点
③选取该对象作为块的对象
7.1 图 块

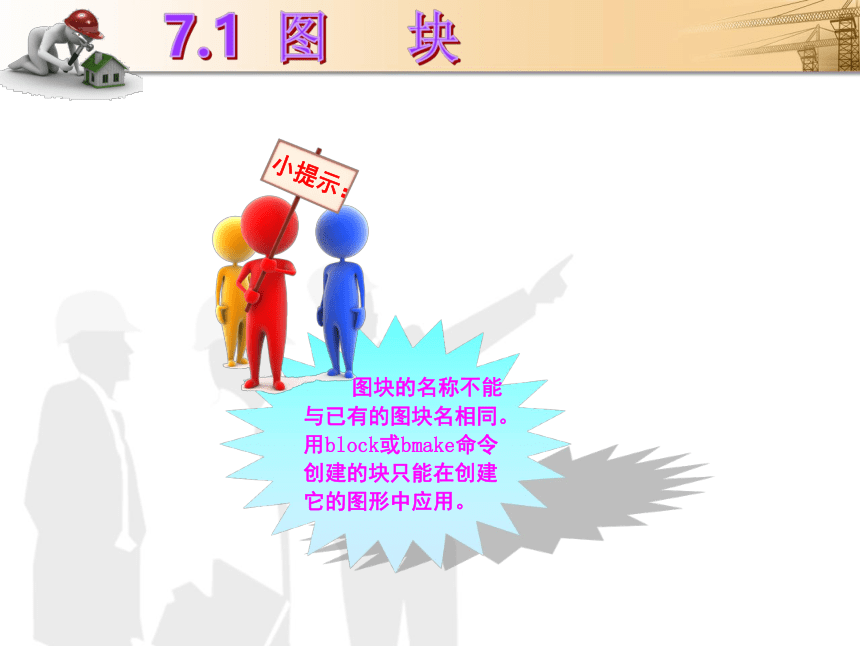

图块的名称不能与已有的图块名相同。用block或bmake命令创建的块只能在创建它的图形中应用。
小提示：

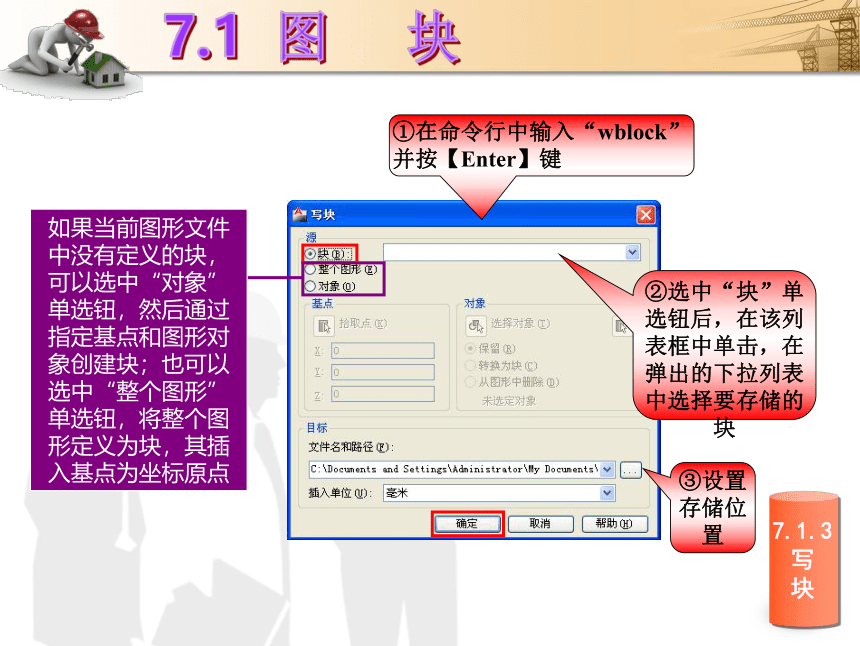

7.1.3写
块
7.1 图 块
①在命令行中输入“wblock”并按【Enter】键
②选中“块”单选钮后，在该列表框中单击，在弹出的下拉列表中选择要存储的块
③设置存储位置
如果当前图形文件中没有定义的块，可以选中“对象”单选钮，然后通过指定基点和图形对象创建块；也可以选中“整个图形”单选钮，将整个图形定义为块，其插入基点为坐标原点
7.1 图 块

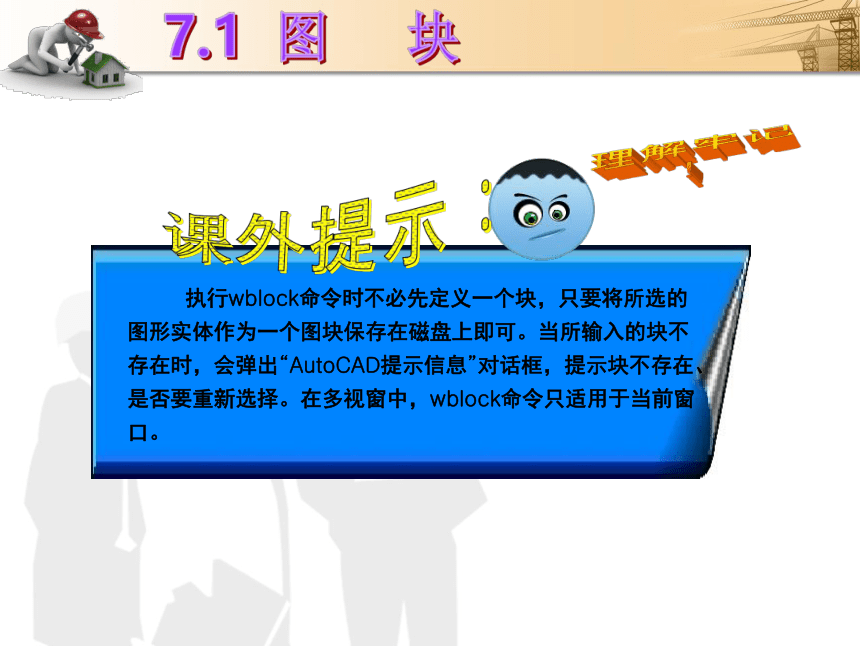

执行wblock命令时不必先定义一个块，只要将所选的图形实体作为一个图块保存在磁盘上即可。当所输入的块不存在时，会弹出“AutoCAD提示信息”对话框，提示块不存在、是否要重新选择。在多视窗中，wblock命令只适用于当前窗口。
课外提示：
理解牢记！
7.1.4图
块
的
插
入
7.1 图 块
①在“常用”选项卡的“块”面板中单击“插入”按钮
②单击此按钮，在打开的对话框中选择要插入的块
选中该复选框，则可使用“分解”命令将所插入的块分解成单个图形对象
7.2.1定
义
属
性
7.2 图块的属性
1. 选择“绘图”>“块”>“定义属性”菜单，打开“属性定义”对话框。在“属性”设置区设置属性标记（仅出现在块定义文件中，用来标记属性）为“标高”，属性提示（插入块时出现在提示行中）为“请输入标高”，属性值（属性的默认值）为空，并设置文字样式为“STYLE1”
2 . 在“插入点”设置区中勾选 复选框，单击 按钮，在图形窗口中需设置属性的位置处单击，确定属性的插入点
7.2 图块的属性
属性标记由字母、数字、字符等组成，但是字符之间不能有空格。且属性标记是必 填项。
小提示：
7.2.2编
辑
属
性
7.2 图块的属性
1.编辑属性定义
“编辑属性定义”对话框
7.2.2编
辑
属
性
7.2 图块的属性
2.编辑块的属性
“编辑属性”对话框
7.2.2编
辑
属
性
7.2 图块的属性
3.块属性管理器
“块属性管理器”对话框
7.3.1打
开
设
计
中
心
7.3 AutoCAD的设计中心
“设计中心”
面板
在此窗格中依次打开文件夹和选择图形文件，然后展开图形文件内容，单击“块”
要使用某个块，只需将其拖入绘图区即可
这里列出了所选图形文件中包含的块
7.3.1打
开
设
计
中
心
7.3 AutoCAD的设计中心
1
“文件夹”选
项卡
3.
“历史记录”选项卡
2.
“打开的图形”选项卡
4.
“联机设计中心”选项卡
7.3.2从
设
计
中
心
向
当
前
图
形
文
件
中
添
加
内
容
7.3 AutoCAD的设计中心
1.从设计中心向当前图形文件中添加图块
（1） 自动换算比例插入
（2） 利用“插入”对话框
7.3.2从
设
计
中
心
向
当
前
图
形
文
件
中
添
加
内
容
7.3 AutoCAD的设计中心
选择要插入的图块
7.3.2从
设
计
中
心
向
当
前
图
形
文
件
中
添
加
内
容
7.3 AutoCAD的设计中心
利用“插入”对话框插入图块
（b）“插入”对话框
（a）快捷菜单
7.3 AutoCAD的设计中心
小提示：
在复制图层之前， 首先在设计中心将要复 制的图形的图层打开，并 且应注意图层的重名问题。其他内容的复制与图层复制
的操作方法类
似。
7.4.1外
部
参
照
的
基
本
操
作
7.4 使用外部参照
（1）
（2）
（3）
选择“插入”→“外部参照”命令，弹出“外部参照”面板。
单击“附着DWG”下拉按钮，从弹出的下拉列表中选择“附着DWG”命令，弹出“选择参照文件”对话框。
选择一个参照文件，单击“打开”按钮，弹出“外部参照”对话框。
7.4.1外
部
参
照
的
基
本
操
作
7.4 使用外部参照
“外部参照”面板
“选择参照文件”对话框
　　“外部参照”对话框
7.4.2外
部
参
照
绑
定
7.4 使用外部参照
“外部参照绑定”对话框
7.5 应 用 实 例
课外提示：
有规律排列的图形首先考虑使用图案填充命令，如果不能解决问题，可以综合运用阵列或点的定距等分或定数等分命令和图块实现。如图7-18所示的绿化地带的小草、冠木及公路旁边的示坡线都是有规律排列的图形，只有小草使用的是图案填充命令，其他图形均使用的是定距等分或定数等分和图块命令；图7-19和图7-20所示的图形均是用定距等分或定数等分和图块命令绘制的。
注意哦！
7.5 应 用 实 例
图7-18 图块的应用——公路
7.5 应 用 实 例
图7-19 图块的应用——抽油烟机
图7-20 图块的应用——树叶
