建筑 CAD

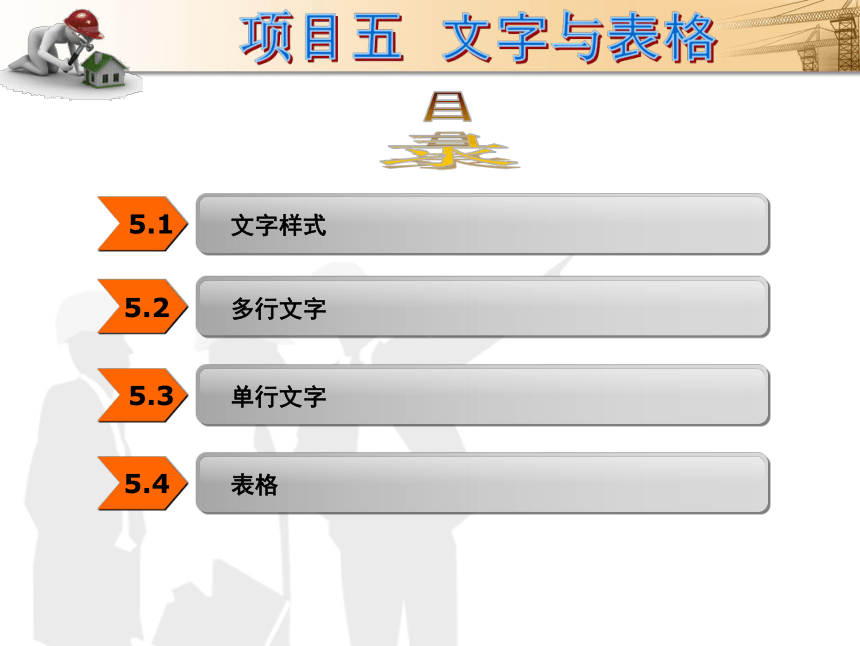

目录
项目五 文字与表格
5.1
文字样式
5.2
多行文字
5.3
单行文字
5.4
表格

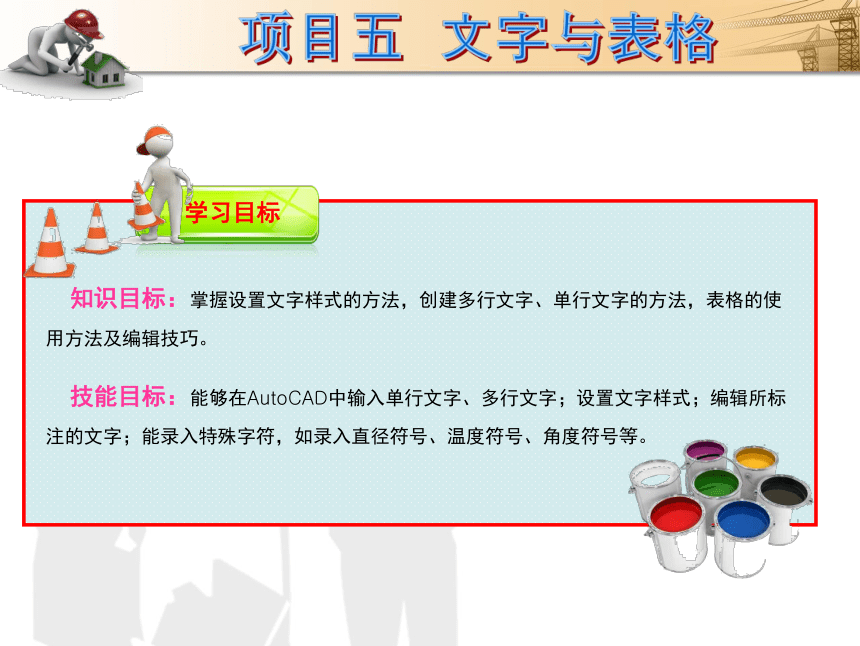

学习目标
知识目标：掌握设置文字样式的方法，创建多行文字、单行文字的方法，表格的使用方法及编辑技巧。
技能目标：能够在AutoCAD中输入单行文字、多行文字；设置文字样式；编辑所标注的文字；能录入特殊字符，如录入直径符号、温度符号、角度符号等。
项目五 文字与表格
5.1.1设
置
文
字
样
式
5.1 文字样式
在创建文字注释和尺寸标注时，AutoCAD通常使用当前的文字样式。可以根据具体要求重新设置文字样式或创建新的样式，从而方便、快捷地对图形对象进行标注，并得到统一格式的标注文字。文字样式主要包括 文字的字体、字型、高度、宽度系数、倾斜角、反 向、倒置以及垂直等参数。
5.1.1设
置
文
字
样
式
5.1 文字样式

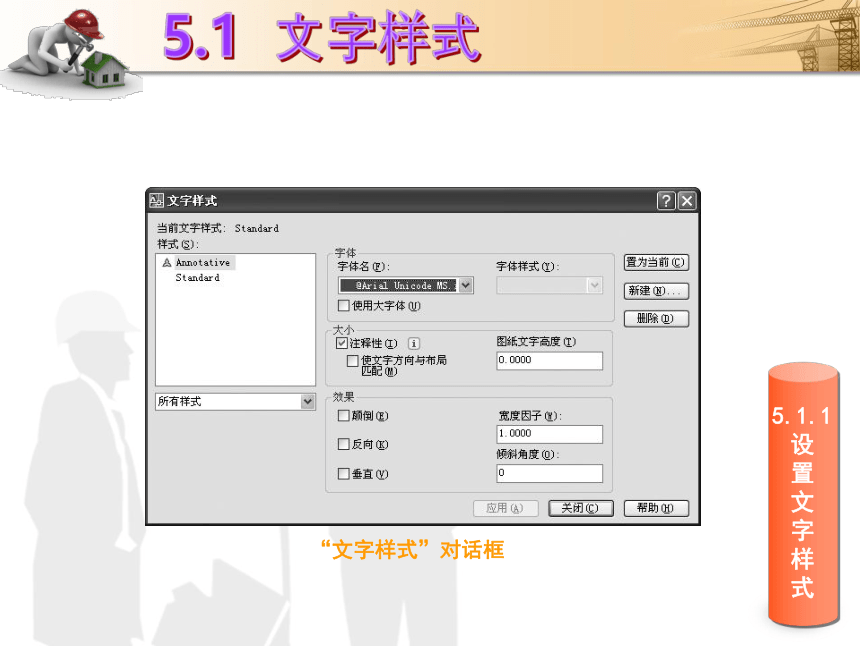

“文字样式”对话框
5.1.1设
置
文
字
样
式
5.1 文字样式
“颠倒”效果
“反向”效果
“倾斜角度”设置效果
“宽度比例”设置效果
宽度比例小于1，字宽被压缩，此时可制作瘦高字；宽度比例大于1，字宽被扩展，此时可制作扁平字
5.1.2文
字
样
式
设
置
举
例
5.1 文字样式
（1）选择“格式”→“文字样式”命令，打开“文字样式”对话框。
（2）在“文字样式”对话框中单击“新建”按钮，弹出“新建文字样式”对话框，在“样式名”文本框中输入“长仿宋”，单击“确定”按钮。
（3）确保取消选中“使用大字体”复选框，然后在“字体名”下拉列表框中选择“仿宋_GB2312”字体文件。
5.1.2文
字
样
式
设
置
举
例
5.1 文字样式

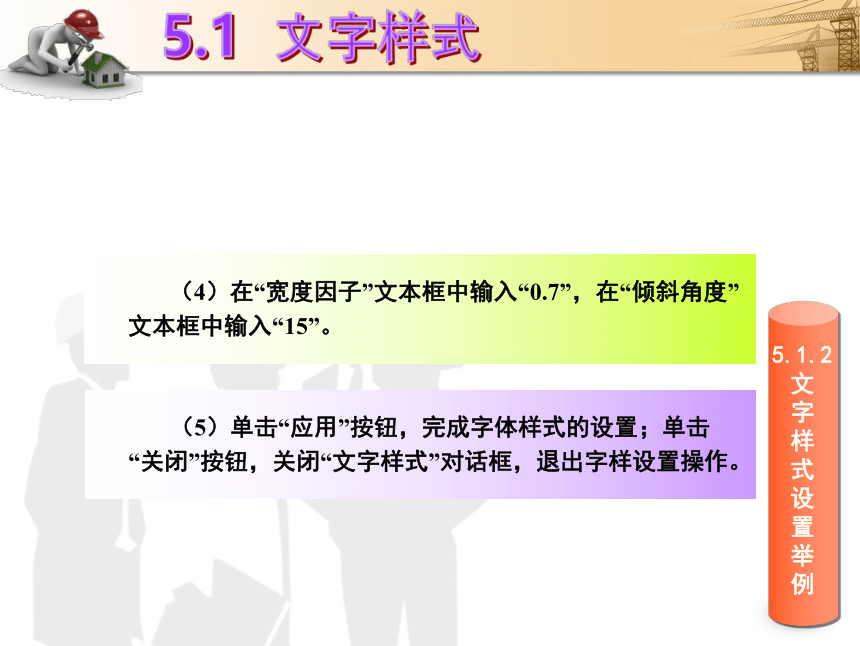

（4）在“宽度因子”文本框中输入“0.7”，在“倾斜角度”文本框中输入“15”。
（5）单击“应用”按钮，完成字体样式的设置；单击“关闭”按钮，关闭“文字样式”对话框，退出字样设置操作。
5.2.1创
建
多
行
文
字
5.2 多 行 文 字
（3）
（1）
（2）.

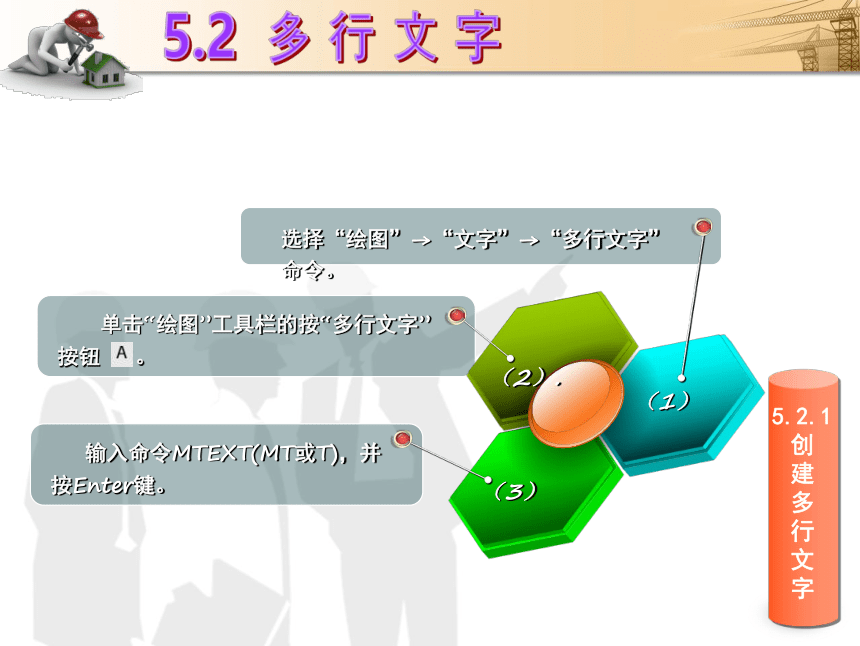

单击“绘图”工具栏的按“多行文字”按钮 。
选择“绘图”→“文字”→“多行文字”命令。
输入命令MTEXT(MT或T)，并按Enter键。
5.2.1创
建
多
行
文
字
5.2 多 行 文 字
文字样式
字体
文字高度
显示标尺
显示菜单选项
控制文字
对齐方式
标尺
首行缩进
段落缩进
用户设置
的制表位
添加编号与
项目符号
控制大小
字母转
给文字添
加上划线
给文字加粗、倾
斜、添加下划线
堆叠文字
文字颜色
设置文本
框的宽度
设置文字的
倾斜角度、
字符间距、
宽度比例
符号
保存并关闭编辑器
5.2.2编
辑
多
行
文
字
5.2 多 行 文 字
编辑多行文字的方法比较简单，双击已在图样中输入的多行文字，或者选中已在图样中输入的多行文字，右击，从弹出的快捷菜单中选择“编辑多行文 字”命令，打开“文字格式” 编辑器，即可进行编辑文字。
5.3.1创
建
单
行
文
字
5.3 单 行 文 字
对于比较简单的文字内容，可以使用单行文字工具创建。单行文字工具可以创建一行或多行文字，但是创建的多行文字中每行都是一个独立的实体，可以对其进行重定位、调整格式或修改等。单行 文字工具常用于标注文字、标题块文字等。
5.3 单 行 文 字
一次按Enter键响应“输入文字：”实现换行操作；两次按Enter键响应“输入文字：”结束标注文字操作。
注意：
5.3.2编
辑
单
行
文
字
5.3 单 行 文 字
选择该命令，然后在绘图窗口中单击需要编辑的单行文字，进入文字编辑状态，可以重新输入文本内容。
（1）
“编辑”
命令
选择该命令，然后在绘图窗口中单击需要编辑的单行文字，此时需要输入缩放的基点以及指定新高度、匹配对象或缩放比例等。
（2）
“比例”
命令
选择该命令，然后在绘图窗口中单击需要编辑的单行文字，此时可以重新设置文字的对正方式。
（3）
“对正”
命令
5.4.1创
建
表
格
样
式
5.4 表 格
1.选择【格式】>【表格样式】菜单，打开“表格样式”对话框
2.单击修改按钮，打开“修改表格样式”对话框
3.打开“特性”设置区中的“对齐”下拉列表，选择“正中”，打开对话框右侧的“文字”选项卡，设置“文字高度”为5，单击“文字样式”下拉列表框右侧的按钮，打开“文字样式”对话框
4.取消“大字体”复选框，将“字体名”设置为“华文仿宋”，依次单击应用和关闭按钮，关闭“文字样式”对话框。
创建和修改表格样式
5.4.1创
建
表
格
样
式
5.4 表 格
创建表格并输入内容
1.选择【绘图】>【表格】菜单，打开“插入表格”对话框。
2.设置表格列数为5，列宽为25，行数为3，然后依次打开“第一行单元样式”和“第二行单元样式”下拉列表，从中选择“数据”，将标题行和表头行均设置为“数据”类型。
3.确定表格放置位置，此时系统将自动打开“文字格式”工具栏，并进入表格内容编辑状态。
4.在表格左上角单元中双击，重新进入表格内容编辑状态，然后输入“序号”
5.为表格的其他单元输入内容
5.4 表 格
课外提示：
在 AutoCAD 中，表格的单元类型被分为三类，分别是标题（表格第一行）、表头（表格第二行）和数据，通过图5-11（a）所示对话框的预览区可看到这一点。
在设置新表格样式时，默认情况下，在“单元样式”选项组中设置的是数据单元的格式。要设置标题和表头单元的格式，需先从“单元样式”选项组上方的单元类型下拉列表中选择“表头”或“标题”选项，然后进行相关设置。
注意哦！
5.4.2插
入
表
格
5.4 表 格
“插入表格”对话框
5.4.3编
辑
表
格
5.4 表 格
选择表格与单元格。
4.
3.
2.
1.
调整表格的行高与列宽。
编辑表格内容。
利用“表格”工具栏编辑表格
5.4.3编
辑
表
格
5.4 表 格
表格各夹点的不同用途
