建筑 CAD
目录
项目六 建筑图形的尺寸标注
6.1
尺寸标注的基本概念
6.2
创建尺寸标注样式
6.3
尺寸标注
6.4
尺寸标注的编辑
学习目标
知识目标：掌握设置尺寸标注样式的方法，掌握各种标注图形尺寸标注的方法及编辑尺寸标注的方法。
技能目标：能快速、熟练地设置尺寸标注样式；能进行尺寸标注，并能进行修改。
项目六 建筑图形的尺寸标注
6.1.1尺
寸
标
注
的
组
成
6.1 尺寸标注的基本概念
尺寸标注的组成
6.1.1尺
寸
标
注
的
组
成
6.1 尺寸标注的基本概念

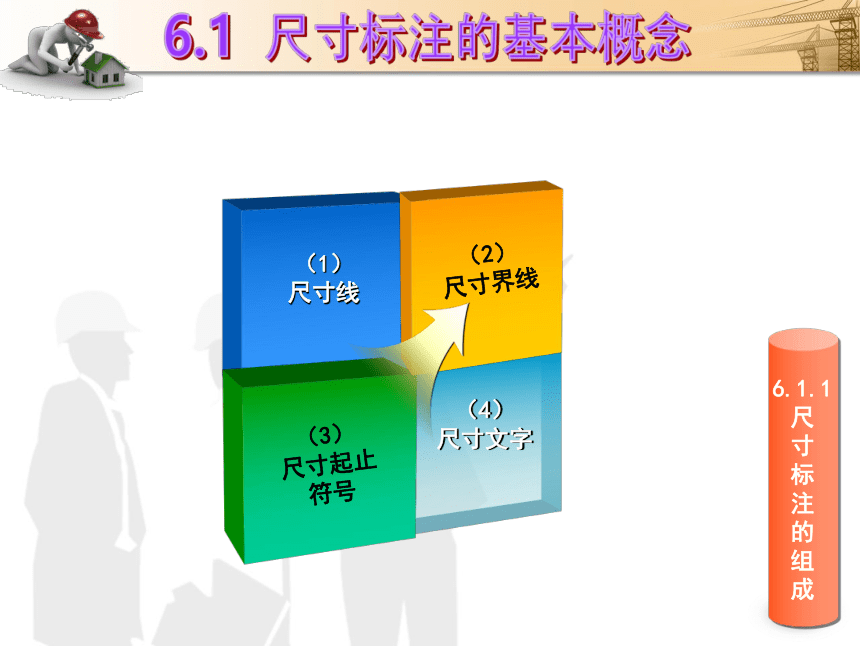

（1）
尺寸线
（3）
尺寸起止符号
（2）
尺寸界线
（4）
尺寸文字
6.1.2尺
寸
标
注
的
步
骤
6.1 尺寸标注的基本概念

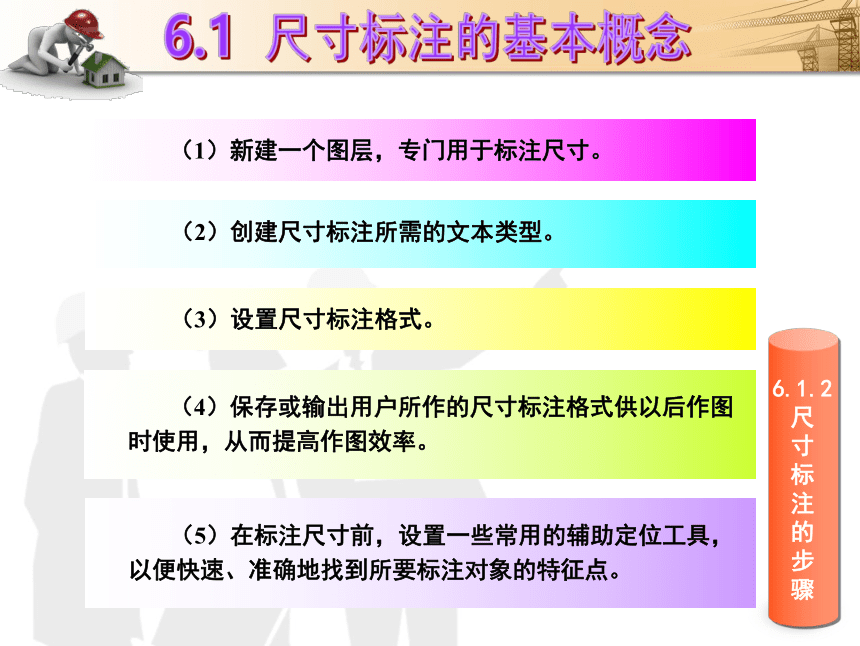

（1）新建一个图层，专门用于标注尺寸。
（2）创建尺寸标注所需的文本类型。
（3）设置尺寸标注格式。
（4）保存或输出用户所作的尺寸标注格式供以后作图时使用，从而提高作图效率。
（5）在标注尺寸前，设置一些常用的辅助定位工具，以便快速、准确地找到所要标注对象的特征点。
6.1.2尺
寸
标
注
的
步
骤
6.1 尺寸标注的基本概念

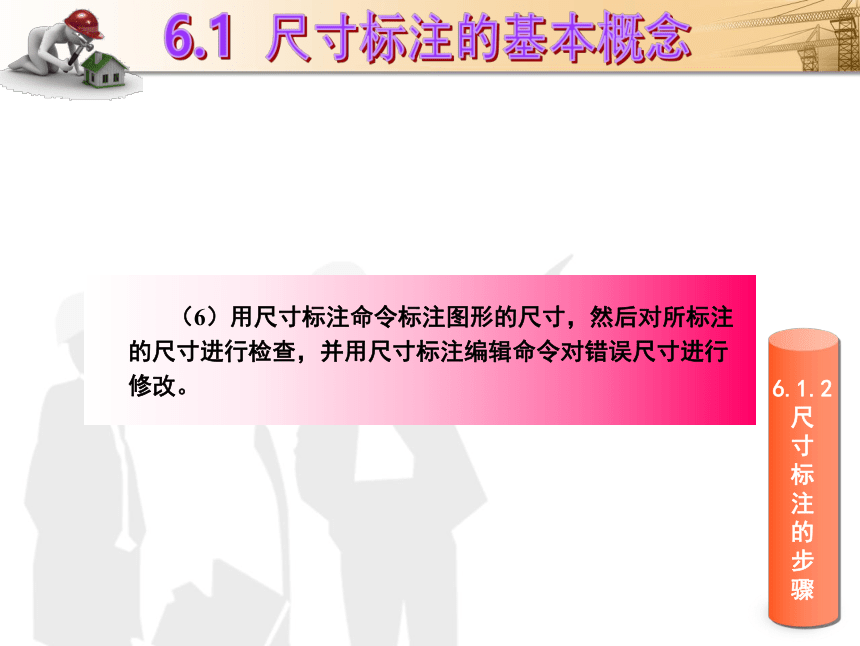

（6）用尺寸标注命令标注图形的尺寸，然后对所标注的尺寸进行检查，并用尺寸标注编辑命令对错误尺寸进行修改。
6.1.3尺
寸
标
注
的
规
则
6.1 尺寸标注的基本概念

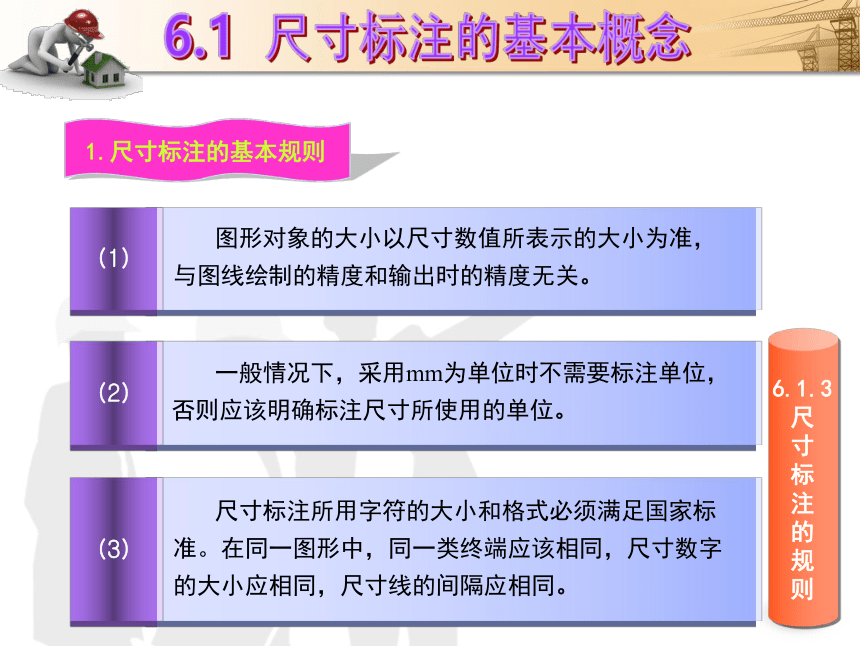

1.尺寸标注的基本规则
（1）
图形对象的大小以尺寸数值所表示的大小为准，与图线绘制的精度和输出时的精度无关。
（2）
一般情况下，采用mm为单位时不需要标注单位，否则应该明确标注尺寸所使用的单位。
（3）
尺寸标注所用字符的大小和格式必须满足国家标准。在同一图形中，同一类终端应该相同，尺寸数字的大小应相同，尺寸线的间隔应相同。
6.1.3尺
寸
标
注
的
规
则
6.1 尺寸标注的基本概念

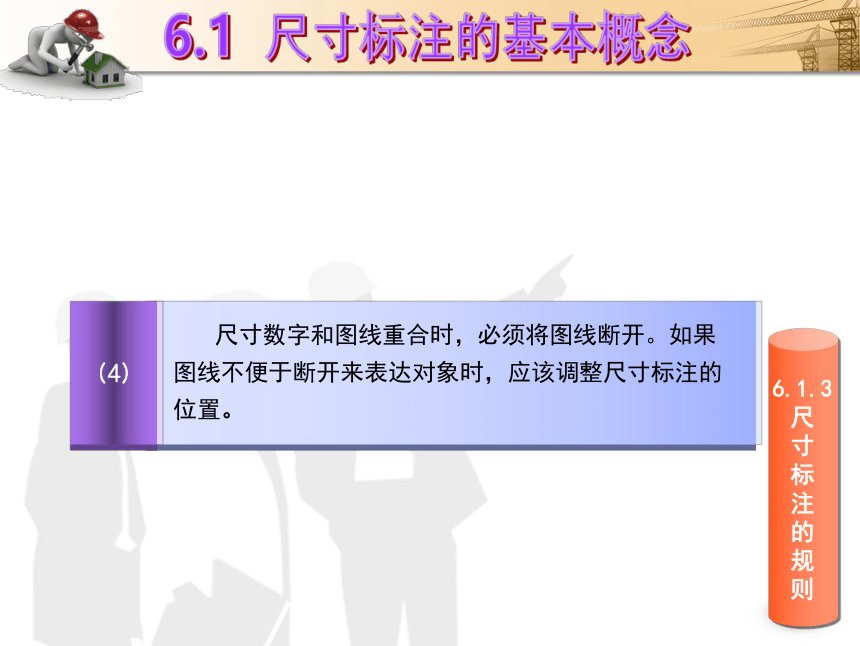

（4）
尺寸数字和图线重合时，必须将图线断开。如果图线不便于断开来表达对象时，应该调整尺寸标注的位置。
6.1.3尺
寸
标
注
的
规
则
6.1 尺寸标注的基本概念

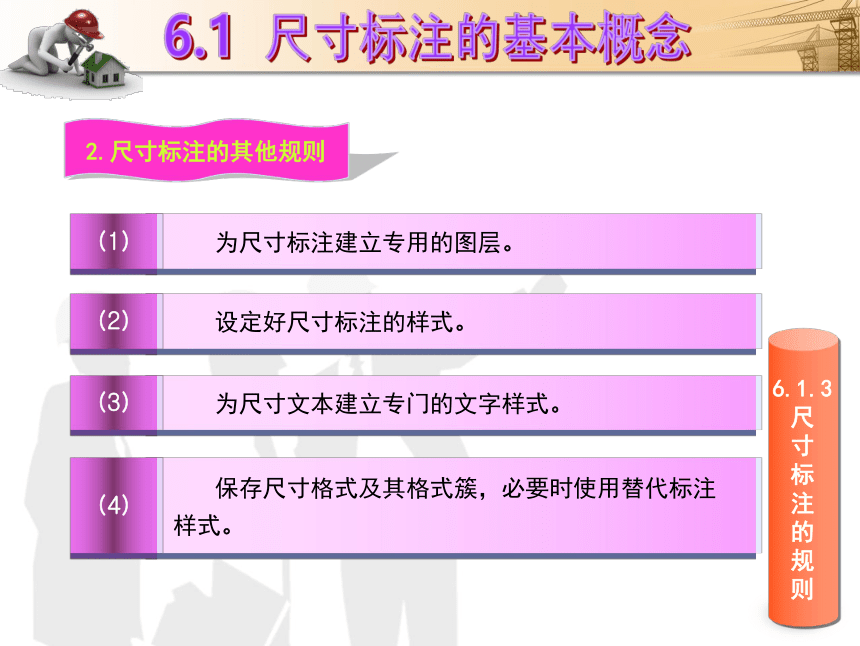

2.尺寸标注的其他规则
（1）
为尺寸标注建立专用的图层。
（2）
设定好尺寸标注的样式。
（3）
为尺寸文本建立专门的文字样式。
（4）
保存尺寸格式及其格式簇，必要时使用替代标注样式。
6.1.3尺
寸
标
注
的
规
则
6.1 尺寸标注的基本概念

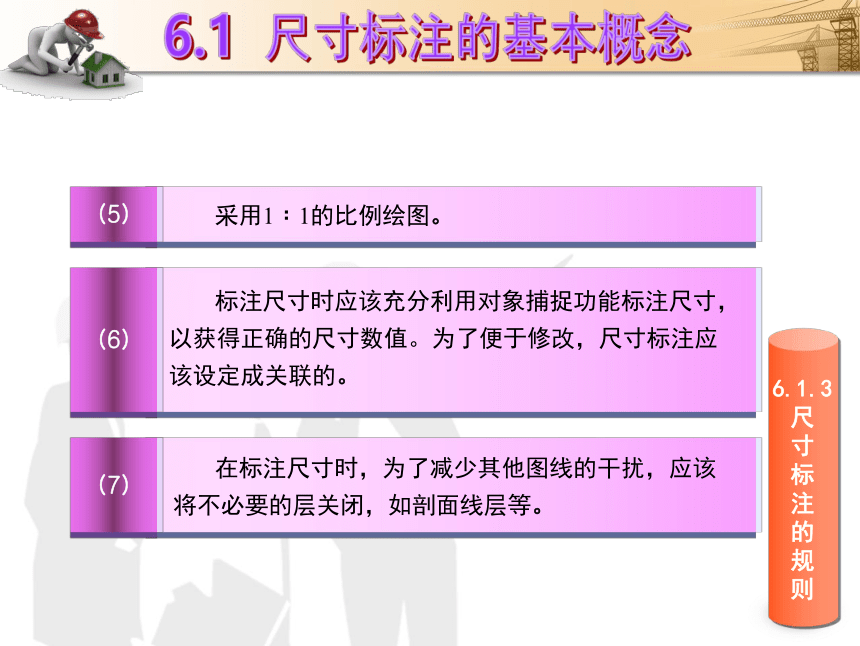

（5）
采用1﹕1的比例绘图。
（6）
标注尺寸时应该充分利用对象捕捉功能标注尺寸，以获得正确的尺寸数值。为了便于修改，尺寸标注应该设定成关联的。
（7）
在标注尺寸时，为了减少其他图线的干扰，应该将不必要的层关闭，如剖面线层等。
6.1.4尺
寸
标
注
的
类
型
6.1 尺寸标注的基本概念
尺寸标注图标位置
6.1.4尺
寸
标
注
的
类
型
6.1 尺寸标注的基本概念
2.角度标注
1.
直线标注
3.
径向标注
　4.坐标标注
5.
公差标注
6.圆心标注
7.快速标注
6.2.1尺
寸
标
注
样
式
6.2 创建尺寸标注样式
1.选择【格式】>【标注样式】菜单，打开“标注样式管理器”对话框
2.单击新建按钮，打开“创建新标注样式”对话框
3.在“新样式名”编辑框中输入新的样式名称；在“基础样式”下拉列表框中选择以哪个样式为基础创建新样式；在“用于”下拉列表框中选择应用新样式的尺寸类型
4.单击继续按钮，打开“新建标注样式：标注样式”对话框
5.利用“线”、“符号和箭头”等7个选项卡可定义标注样式的所有内容
新建标注样式
6.2.2“线”选
项
卡
6.2 创建尺寸标注样式
“线”选项卡
6.2.3“符号
和
箭
头”选
项
卡
6.2 创建尺寸标注样式
“符号和箭头”选项卡
圆心标记类型
箭头的种类
6.2.4“文 字”选
项
卡
6.2 创建尺寸标注样式
“文字”选项卡
6.2 创建尺寸标注样式
在 AutoCAD 中，仅当生成的线段至少与标注文字长度同样长时，才会在尺寸界线内侧放置文字；仅当箭头、标注文字以及页边距有足够的空间容纳文字间距时，才将尺寸上方或下方的文字置于内侧。
课外提示：
理解牢记！
6.2.5“调整”选
项
卡
6.2 创建尺寸标注样式
“调整”选项卡
6.2.5“调整”选
项
卡
6.2 创建尺寸标注样式
文字和箭头的几种放置形式
6.2 创建尺寸标注样式
当尺寸界线间的距离仅够容纳文字时，文字放在尺寸线内，箭头放在尺寸线外；当尺寸界线间的距离仅够容纳箭头时，箭头放在尺寸界线内，文字放在尺寸界线外；当尺寸界线间的距离既不够放文字又不够放箭头时，文字和箭头都放在尺寸界线外。
课外提示：
看清楚！
6.2.6“主单
位”选
项
卡
6.2 创建尺寸标注样式
“主单位”选项卡
6.3.1长
度
型
尺
寸
6.3 尺 寸 标 注
线性标注
1.
2.
3.
4.
连续标注
对齐标注
基线标注
6.3 尺 寸 标 注
要注意！
基线标注与连续标注一样，在进行基线标注之前也必须先创建（或选择）一个线性、坐标或角度标注作为基准标注，基线之间的距离可以通过修改标注样式对话框中的“线”选项卡中的“基线间距”选项设置。
6.3.2半
径
标
注
6.3 尺 寸 标 注
半径标注
6.3.3直
径
标
注
6.3 尺 寸 标 注
直径标注
6.3.4角
度
标
注
6.3 尺 寸 标 注
角度标注
6.3.5弧
长
标
注
6.3 尺 寸 标 注
弧长标注
6.3.6坐
标
标
注
6.3 尺 寸 标 注
坐标标注
6.3.7多
重
引
线
标
注
6.3 尺 寸 标 注
多重引线标注
6.4.1编
辑
标
注
6.4 尺寸标注的编辑
　　（1）默认（H）：将所选的尺寸退回到未编辑的状况。
　　（2）新建（N）：用新的尺寸数字代替所选的尺寸数字。
　　（4）倾斜（O）：将所选的尺寸界线倾斜指定的角度。
（3）旋转（R）：将所选的尺寸数字旋转指定的角度。
6.4.2编
辑
标
注
文
字
的
位
置
6.4 尺寸标注的编辑
1
2
3
4
5
左（L）：沿尺寸线左对正所选择的标注文字。本选项只适用于线性、直径和半径标注。
右（R）：沿尺寸线右对正所选择的标注文字。本选项只适用于线性、直径和半径标注。
中心（C）：将所选择的标注文字放在尺寸线的中间。
默认（H）：将所选择的标注文字移回默认位置。
角度（A）：修改所选择的标注文字的角度，文字的中心点并没有改变。
6.4.3编
辑
标
注
文
字
的
精
度
6.4 尺寸标注的编辑
如果需要修改标注文字的小数位数，可选定需要修改的标注并右击，在弹出的快捷菜单中选择“精度”命令，然
后根据需要在弹出的子菜 单中选择相应的子命令。
6.4.4替
代
标
注
6.4 尺寸标注的编辑
选择“标注”→“替代”命令，可以临时修改尺寸标注的系统变量设置，并按该设置修改尺寸标注。该操作只对指定的尺寸对象作修改，并且修改后不影响原系统的变量设置。执行该命令时，命令行提示如下。
　　输入要替代的标注变量名或[清除替代（C）]:
6.4 尺寸标注的编辑
6.4.5尺
寸
关
联
尺寸关联是指所标注尺寸与被标注对象有关联关系。
关联标注
