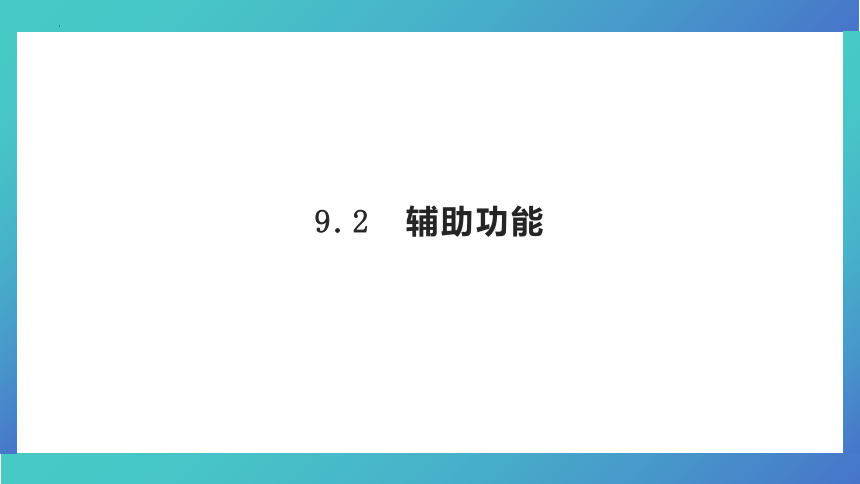

9.2　辅助功能

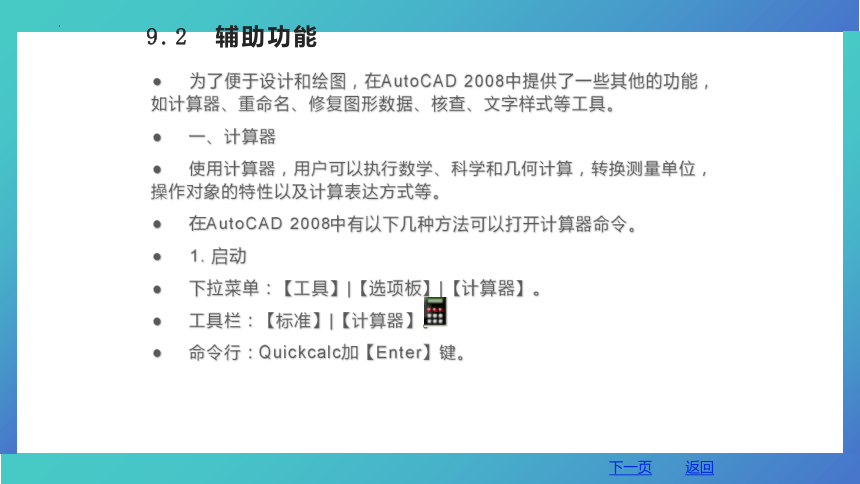

为了便于设计和绘图，在AutoCAD 2008中提供了一些其他的功能，如计算器、重命名、修复图形数据、核查、文字样式等工具。
一、计算器
使用计算器，用户可以执行数学、科学和几何计算，转换测量单位，操作对象的特性以及计算表达方式等。
在AutoCAD 2008中有以下几种方法可以打开计算器命令。
1. 启动
下拉菜单：【工具】|【选项板】|【计算器】。
工具栏：【标准】|【计算器】。
命令行：Quickcalc加【Enter】键。
9.2　辅助功能
下一页
返回

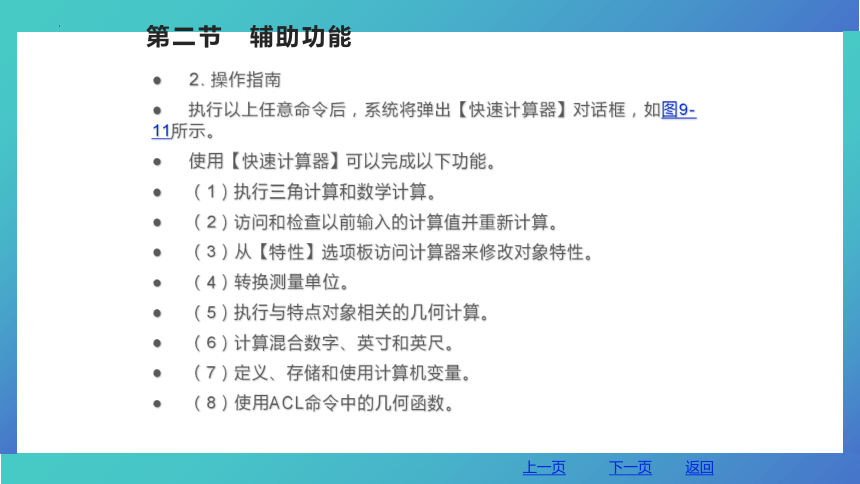

2. 操作指南
执行以上任意命令后，系统将弹出【快速计算器】对话框，如图9-11所示。
使用【快速计算器】可以完成以下功能。
（1）执行三角计算和数学计算。
（2）访问和检查以前输入的计算值并重新计算。
（3）从【特性】选项板访问计算器来修改对象特性。
（4）转换测量单位。
（5）执行与特点对象相关的几何计算。
（6）计算混合数字、英寸和英尺。
（7）定义、存储和使用计算机变量。
（8）使用ACL命令中的几何函数。
第二节　辅助功能
上一页
下一页
返回

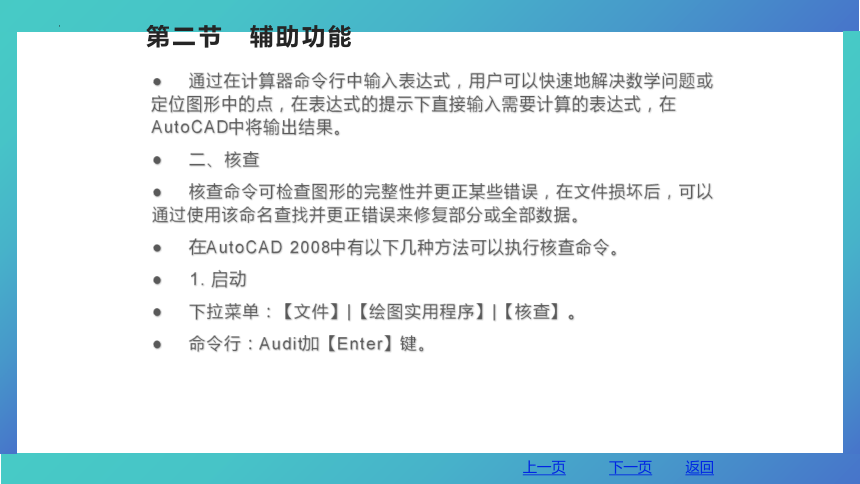

通过在计算器命令行中输入表达式，用户可以快速地解决数学问题或定位图形中的点，在表达式的提示下直接输入需要计算的表达式，在AutoCAD中将输出结果。
二、核查
核查命令可检查图形的完整性并更正某些错误，在文件损坏后，可以通过使用该命名查找并更正错误来修复部分或全部数据。
在AutoCAD 2008中有以下几种方法可以执行核查命令。
1. 启动
下拉菜单：【文件】|【绘图实用程序】|【核查】。
命令行：Audit加【Enter】键。
第二节　辅助功能
上一页
下一页
返回

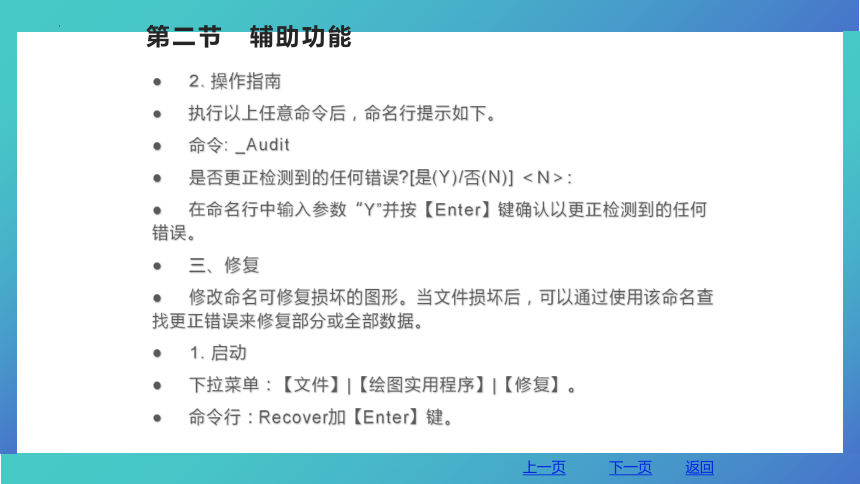

2. 操作指南
执行以上任意命令后，命名行提示如下。
命令: _Audit
是否更正检测到的任何错误 [是(Y)/否(N)] ＜N＞:
在命名行中输入参数“Y”并按【Enter】键确认以更正检测到的任何错误。
三、修复
修改命名可修复损坏的图形。当文件损坏后，可以通过使用该命名查找更正错误来修复部分或全部数据。
1. 启动
下拉菜单：【文件】|【绘图实用程序】|【修复】。
命令行：Recover加【Enter】键。
第二节　辅助功能
上一页
下一页
返回

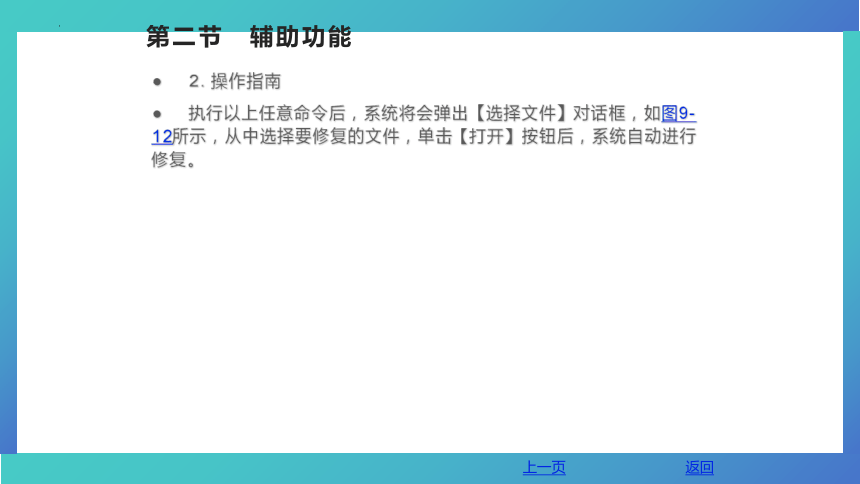

2. 操作指南
执行以上任意命令后，系统将会弹出【选择文件】对话框，如图9-12所示，从中选择要修复的文件，单击【打开】按钮后，系统自动进行修复。
第二节　辅助功能
上一页
返回

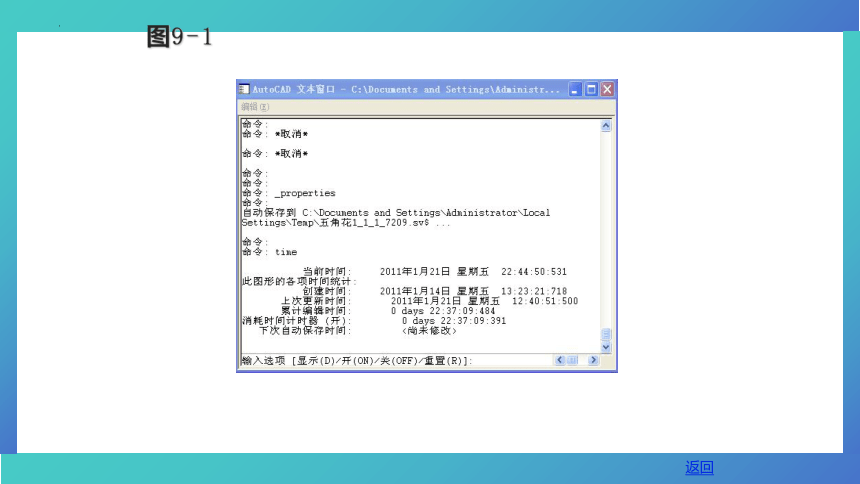

图9-1
返回
图9-2
返回
图9-3
返回
图9-4
返回
图9-5
返回
图9-6
返回
图9-7
返回
图9-8
返回
图9-9
返回
图9-10
返回
图9-11
返回
图9-12
返回
