(共23张PPT)
9.1查询命令

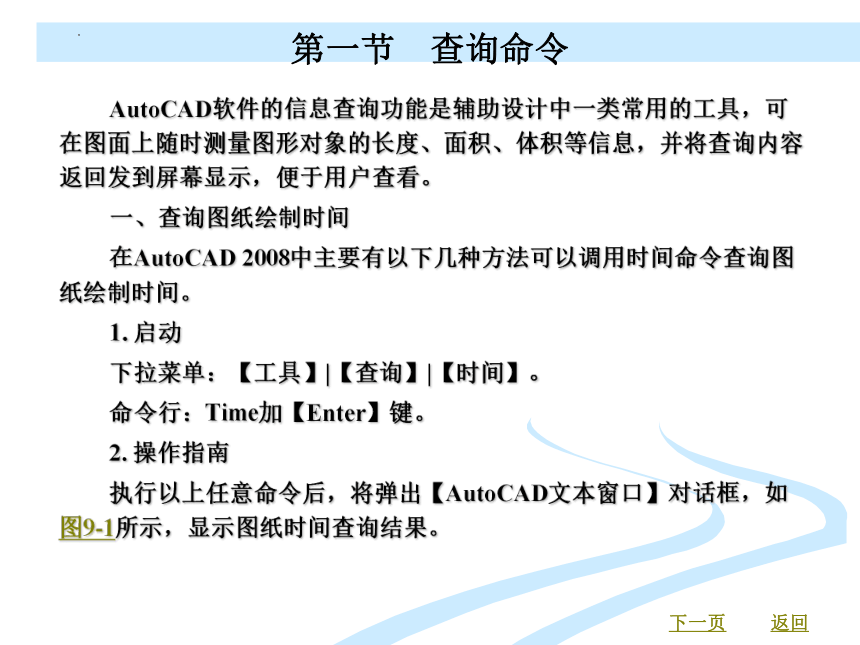

AutoCAD软件的信息查询功能是辅助设计中一类常用的工具，可在图面上随时测量图形对象的长度、面积、体积等信息，并将查询内容返回发到屏幕显示，便于用户查看。
一、查询图纸绘制时间
在AutoCAD 2008中主要有以下几种方法可以调用时间命令查询图纸绘制时间。
1. 启动
下拉菜单：【工具】|【查询】|【时间】。
命令行：Time加【Enter】键。
2. 操作指南
执行以上任意命令后，将弹出【AutoCAD文本窗口】对话框，如图9-1所示，显示图纸时间查询结果。
第一节　查询命令
下一页
返回

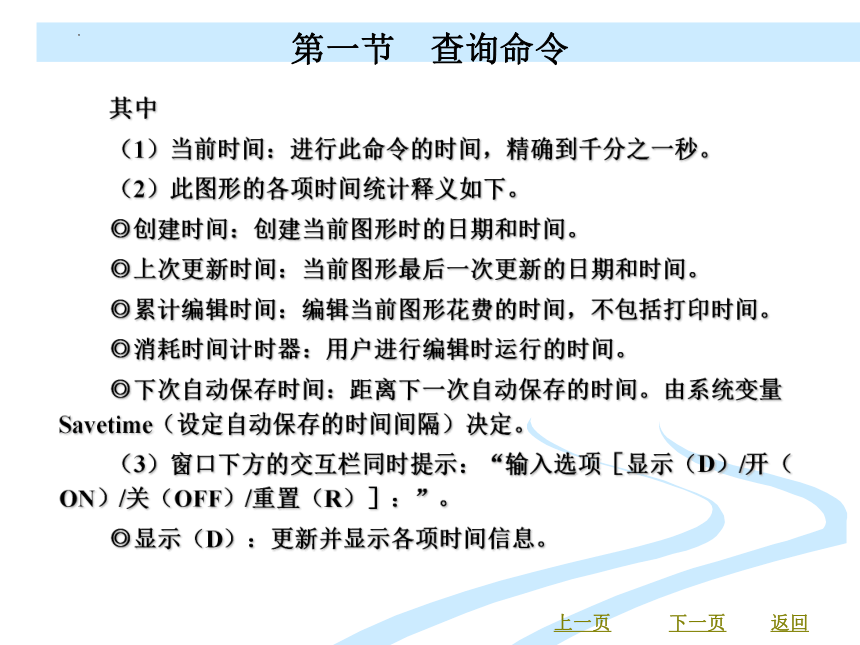

其中
（1）当前时间：进行此命令的时间，精确到千分之一秒。
（2）此图形的各项时间统计释义如下。
◎创建时间：创建当前图形时的日期和时间。
◎上次更新时间：当前图形最后一次更新的日期和时间。
◎累计编辑时间：编辑当前图形花费的时间，不包括打印时间。
◎消耗时间计时器：用户进行编辑时运行的时间。
◎下次自动保存时间：距离下一次自动保存的时间。由系统变量Savetime（设定自动保存的时间间隔）决定。
（3）窗口下方的交互栏同时提示：“输入选项［显示（D）/开（ON）/关（OFF）/重置（R）］：”。
◎显示（D）：更新并显示各项时间信息。
第一节　查询命令
上一页
下一页
返回

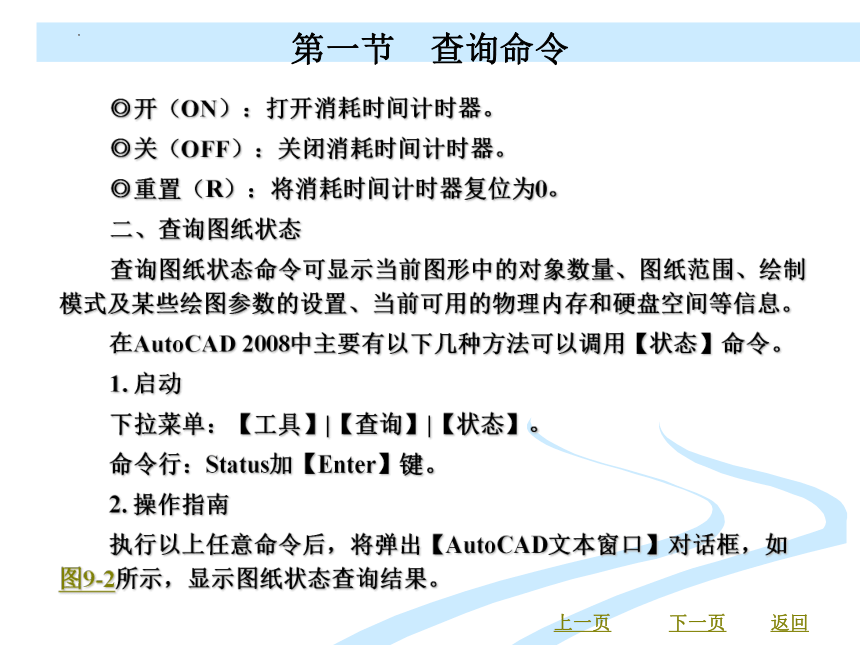

◎开（ON）：打开消耗时间计时器。
◎关（OFF）：关闭消耗时间计时器。
◎重置（R）：将消耗时间计时器复位为0。
二、查询图纸状态
查询图纸状态命令可显示当前图形中的对象数量、图纸范围、绘制模式及某些绘图参数的设置、当前可用的物理内存和硬盘空间等信息。
在AutoCAD 2008中主要有以下几种方法可以调用【状态】命令。
1. 启动
下拉菜单：【工具】|【查询】|【状态】。
命令行：Status加【Enter】键。
2. 操作指南
执行以上任意命令后，将弹出【AutoCAD文本窗口】对话框，如图9-2所示，显示图纸状态查询结果。
第一节　查询命令
上一页
下一页
返回
其中
（1）模型空间或图纸空间的图形界限：显示Limits命令所定义的图形界限。第一行为界限左下角的坐标。第二行为界限右上角的坐标。Y坐标值右边的【关】表示界限检查设置为0。
（2）模型空间或图纸空间使用：显示图形范围。第一行为该范围左下角的坐标。第二行为右上角的坐标。Y坐标值右边的【超过】表明该图形的范围超出了图形的界限。
（3）显示范围：列出当前视口中可见的图形范围。
（4）插入基点：显示图形的插入点坐标。
（5）捕捉分辨率：显示X和Y方向上的捕捉间距。
（6）栅格间距：显示X和Y方向上的栅格间距。
（7）当前空间：显示当前激活的是模型空间还是图纸空间。
（8）当前布局：显示模型或当前布局的名称。
第一节　查询命令
上一页
下一页
返回

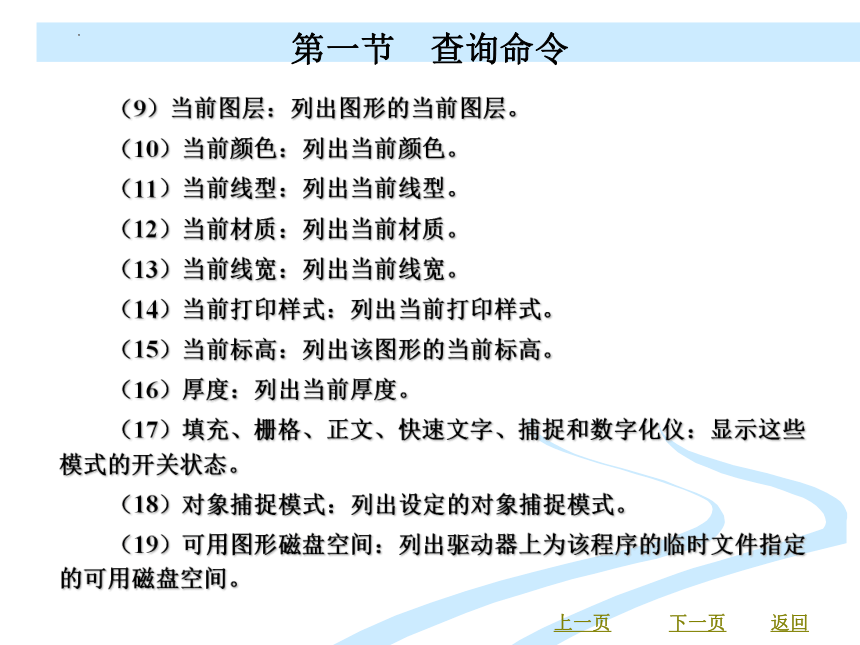

（9）当前图层：列出图形的当前图层。
（10）当前颜色：列出当前颜色。
（11）当前线型：列出当前线型。
（12）当前材质：列出当前材质。
（13）当前线宽：列出当前线宽。
（14）当前打印样式：列出当前打印样式。
（15）当前标高：列出该图形的当前标高。
（16）厚度：列出当前厚度。
（17）填充、栅格、正文、快速文字、捕捉和数字化仪：显示这些模式的开关状态。
（18）对象捕捉模式：列出设定的对象捕捉模式。
（19）可用图形磁盘空间：列出驱动器上为该程序的临时文件指定的可用磁盘空间。
第一节　查询命令
上一页
下一页
返回

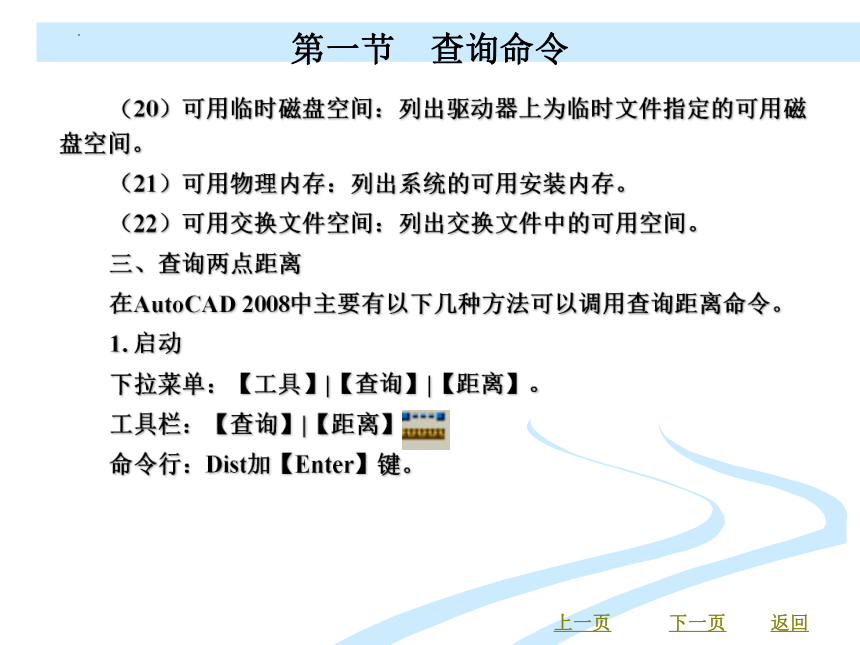

（20）可用临时磁盘空间：列出驱动器上为临时文件指定的可用磁盘空间。
（21）可用物理内存：列出系统的可用安装内存。
（22）可用交换文件空间：列出交换文件中的可用空间。
三、查询两点距离
在AutoCAD 2008中主要有以下几种方法可以调用查询距离命令。
1. 启动
下拉菜单：【工具】|【查询】|【距离】。
工具栏：【查询】|【距离】。
命令行：Dist加【Enter】键。
第一节　查询命令
上一页
下一页
返回

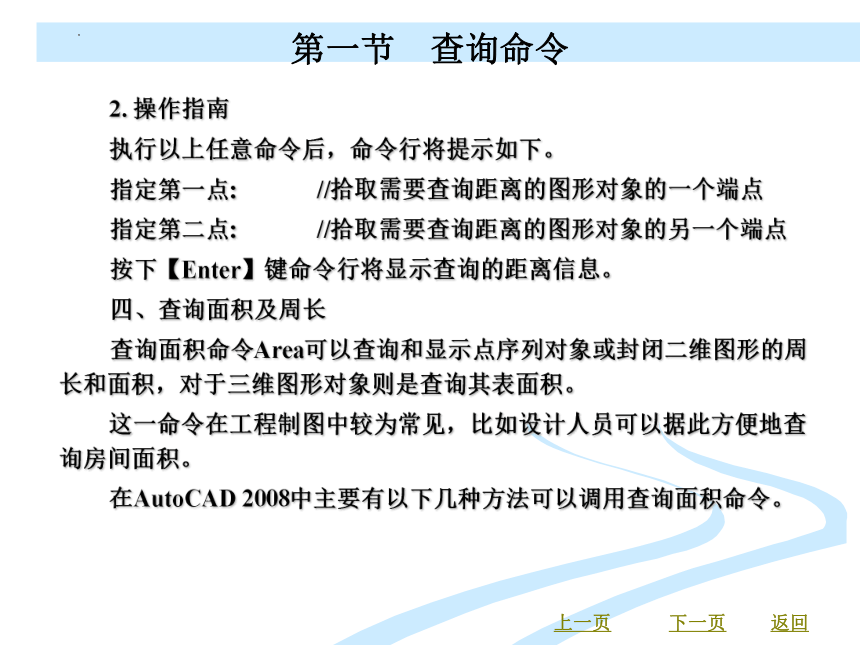

2. 操作指南
执行以上任意命令后，命令行将提示如下。
指定第一点: //拾取需要查询距离的图形对象的一个端点
指定第二点: //拾取需要查询距离的图形对象的另一个端点
按下【Enter】键命令行将显示查询的距离信息。
四、查询面积及周长
查询面积命令Area可以查询和显示点序列对象或封闭二维图形的周长和面积，对于三维图形对象则是查询其表面积。
这一命令在工程制图中较为常见，比如设计人员可以据此方便地查询房间面积。
在AutoCAD 2008中主要有以下几种方法可以调用查询面积命令。
第一节　查询命令
上一页
下一页
返回

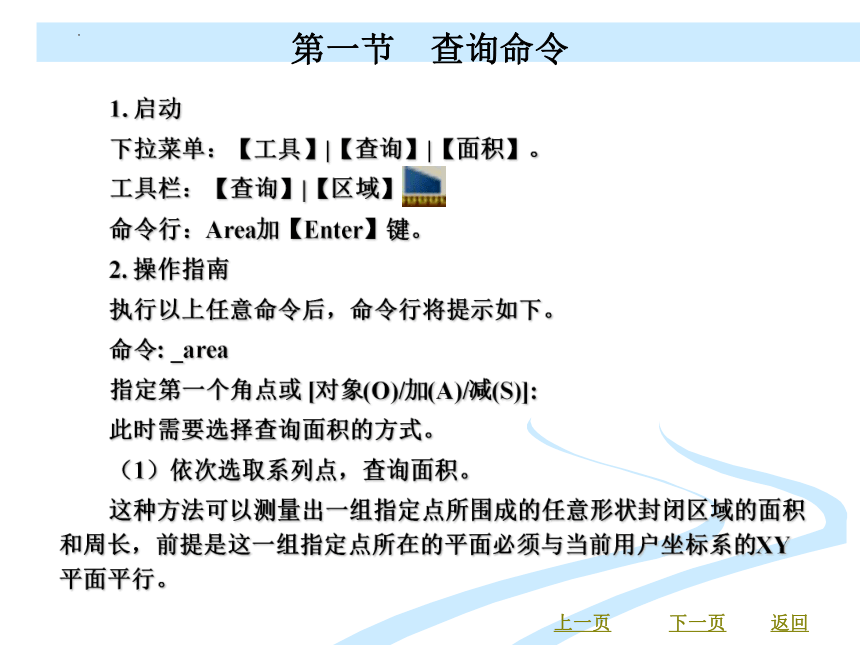

1. 启动
下拉菜单：【工具】|【查询】|【面积】。
工具栏：【查询】|【区域】。
命令行：Area加【Enter】键。
2. 操作指南
执行以上任意命令后，命令行将提示如下。
命令: _area
指定第一个角点或 [对象(O)/加(A)/减(S)]:
此时需要选择查询面积的方式。
（1）依次选取系列点，查询面积。
这种方法可以测量出一组指定点所围成的任意形状封闭区域的面积和周长，前提是这一组指定点所在的平面必须与当前用户坐标系的XY平面平行。
第一节　查询命令
上一页
下一页
返回
如图9-3所示，按照命令行要求指定A点为第一个角点，此时命令行提示如下。
指定下一个角点或按 ENTER 键全选:
然后根据提示，依次选择B、C、D、E、F点，再按【Enter】键结束选取。系统会按照顺序，采用虚拟直线连接各点，最后得出六点连线所围成区域的面积和周长。
这种查询方式所获得的面积、周长结果只与各角点位置有关，与角点之间是否存在连线或连线类型无关，如图9-4所示，即使个别角点之间有圆弧相连，采用依次选取序列点的方式查询其面积和周长，所获得的结果仍然与图9-3中查询的结果一致。
（2）使用拾取对象的方法。
这种方法可以查询圆、椭圆、多边形、多段线、面域以及三维实体对象的面积和周长，其显示的信息根据不同的对象而略有差别。
第一节　查询命令
上一页
下一页
返回
启动查询面积命令后，输入O，按【Enter】键，进入拾取对象的模式，命令行显示：
选择对象:
选择圆、椭圆、多边形、多段线、面域或三维实体对象，系统将显示测量的结果。
对于由直线、圆弧组成的二维闭合曲线，是不能通过这种方法直接获得查询结果的。如图9-4所示的封闭图形是由若干曲线首尾连接而成的，如果需要查询该区域面积，则需要先将该图形生成面域，然后将面域作为对象查询。
（3）使用加、减方式查询组合面积。
AutoCAD提供了加、减查询组合面积的功能，可以通过运算，获得复杂图形的组合面积。
第一节　查询命令
上一页
下一页
返回
启动查询面积命令后，输入a或s，按【Enter】键，则进入加、减面积模式。如果选择加法模式，则以后测量出的每一个面积将会被累加到总面积；如果选择减法模式，则以后测量出的每一个面积将会从总面积中减去。
五、查询质量特性
查询【区域/质量特性】命令可以查询三维实体的体积、质心和惯性距等信息，也可以查询面域对象的周长、面积和其他信息，是非常重要的查询命令。
在AutoCAD 2008中主要有以下几种方法可以调用面域/质量特性命令。
1. 启动
下拉菜单：【工具】|【查询】|【区域/质量特性】。
工具栏：【查询】|【区域/质量特性】。
命令行：Massprop加【Enter】键。
第一节　查询命令
上一页
下一页
返回
2. 操作指南
执行以上任意命令后，命令行将提示如下。
选择对象：
当分别指定当前存在的面域对象与三维对象后按【Enter】键，系统将弹出如图9-5所示的关于面域查询结果的AutoCAD文本窗口和如图9-6所示关于实体查询结果的AutoCAD文本窗口，在该窗口中显示所选对象的特性信息。
其中面域对象的查询数据中：
（1）面积：面域的封闭面积。
（2）周长：面域的内环和外环的总长度。
（3）边界框：用于定义边界框的两个坐标。
（4）质心：面域中心点的坐标。
（5）惯性距：计算公式为“惯性距=面积×半径×半径”。
第一节　查询命令
上一页
下一页
返回
（6）惯性积：计算公式为“惯性积=质量×距离1×距离2”。
（7）旋转半径：面域在坐标方向上的旋转半径。
（8）主力矩域质心的X-Y方向：根据惯性积计算得出。
实体对象的查询数据中：
（1）质量：实体的质量。由于系统默认密度为1，因此质量和体积具有相同的值。
（2）体积：实体的体积。
（3）边界框：包含实体的三维框的对角点。
（4）质心：质量中心点的坐标。
（5）惯性距：计算公式为“惯性距=面积×半径×半径”。
（6）惯性积：实体在三个坐标面上的惯性积。
（7）旋转半径：实体在各坐标方向上的旋转半径。
第一节　查询命令
上一页
下一页
返回
（8）主力矩域质心的X-Y方向：根据惯性积计算得出。
当系统提示“是否将分析结果写入文件？［是（Y）/否（N）］＜否＞:”时，若选择【Y】则弹出【创建质量与面积特性文件】对话框，如图9-7所示，选择文件保存位置，输入文件名，即可将它保存为mpr文件。
六、查询对象列表
列表命令可以查询图形对象的信息，根据所查对象的不同会有所不同。
在AutoCAD 2008中主要有以下几种方法可以调用【列表显示】命令。
1. 启动
下拉菜单：【工具】|【查询】|【列表显示】。
工具栏：【查询】|【列表】。
命令行：List加【Enter】键。
第一节　查询命令
上一页
下一页
返回
2. 操作指南
执行以上任意命令后，命令行将提示如下。
选择对象:
在绘图区选择对象后，系统将弹出【AutoCAD文本窗口】对话框，如图9-8所示，显示查询结果。
在该文本窗口中显示了所选对象的特性参数。这些信息包括所选对象的类型，图层，空间（图纸或模型），相当于当前用户坐标系的X、Y、Z位置，句柄，颜色，线型和线宽等信息。
七、查询指定点的坐标位置
可以精确查询绘图区某点的X、Y和Z坐标值，从而准确定位点。在AutoCAD 2008中主要有以下几种方法查询指定点的坐标位置。
第一节　查询命令
上一页
下一页
返回
1. 启动
下拉菜单：【工具】|【查询】|【点坐标】。
工具栏：【查询】|【定位点】。
命令行：Id加【Enter】键。
2. 操作指南
执行以上任意命令后，命令行将提示如下。
指定点:
在绘图区指定要查询坐标的点后，按下【Enter】键命令行将显示查询的坐标信息。
八、操作实例1——查询菱形的面积及对角线距离
本例主要使用查询两点距离命令和查询面积及周长命令，查询如图9-9所示菱形的面积、周长及两条对角线长。
第一节　查询命令
上一页
下一页
返回
查询菱形的面积、周长及两条对角线长的具体操作如下。
（1）打开【菱形.dwg】图形文件。
（2）查询菱形面积及周长，选择下拉菜单中【工具】|【查询】|【面积】命令，命令行操作过程如下。
命令: _area
指定第一个角点或 [对象(O)/加(A)/减(S)]: //拾取点A
指定下一个角点或按 ENTER 键全选: //拾取点B
指定下一个角点或按 ENTER 键全选: //拾取点C
指定下一个角点或按 ENTER 键全选: //拾取点D
指定下一个角点或按 ENTER 键全选: //按下【Enter】键
面积 = 5482.5409,周长 = 301.4386
第一节　查询命令
上一页
下一页
返回
（3）查询菱形两条对角线DB和AC的长度，选择下拉菜单中【工具】|【查询】|【距离】命令，命令行操作过程如下。
命令: '_dist 指定第一点: //拾取点D
指定第二点: //拾取点B
距离 = 91.6295,XY 平面中的倾角 = 0, 与 XY 平面的夹角 = 0
X 增量 = 91.6295, Y 增量 = 0.0000, Z 增量 = 0.0000
按下空格键重复上次操作命令，命令行操作过程如下。
命令: DIST 指定第一点: //拾取点A
指定第二点: //拾取点C
距离 = 119.6676,XY 平面中的倾角 = 90, 与 XY 平面的夹角 = 0
X 增量 = 0.0000, Y 增量 = 119.6676, Z 增量 = 0.0000
第一节　查询命令
上一页
下一页
返回
九、操作实例2——查询球体的体积
本例主要使用Massprop命令查询如图9-10所示球体的体积。
查询球体体积的具体操作如下。
（1）打开【球体.dwg】图形文件。
（2）查询球体体积，选择下拉菜单中【工具】|【查询】|【区域/质量特性】命令，命令行提示如下。
命令:Massprop
选择对象: 找到 1 个
选择对象:
---------------- 实体 ----------------
质量: 939275.2525
体积: 939275.2525
第一节　查询命令
上一页
下一页
返回
边界框: X: -86.8913 -- 34.6148
Y: 1947.7998 -- 2069.3059
Z: -60.7531 -- 60.7531
质心: X: -26.1383
Y: 2008.5529
Z: 0.0000
惯性距: X: 3.7907E+12
Y: 2028442104.3393
Z: 3.7913E+12
惯性积: XY: -4.9312E+10
YZ: 0.0008
ZX: 0.0000
第一节　查询命令
上一页
下一页
返回
旋转半径: X: 2008.9204
Y: 46.4713
Z: 2009.0904
主力矩与质心的 X-Y-Z 方向:
这样就获得了球体的体积，为939275.2525。
第一节　查询命令
上一页
返回
谢谢聆听
