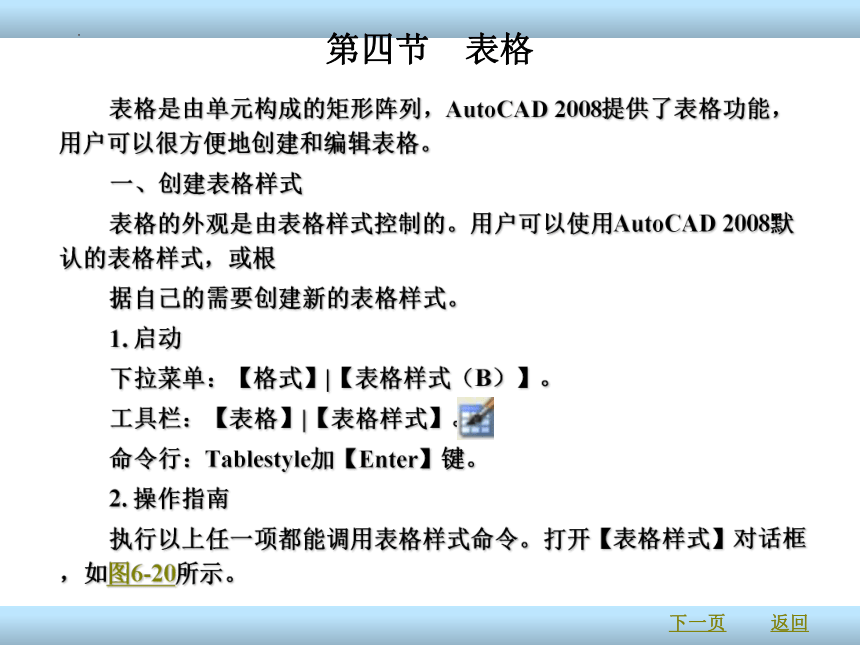

6.4表格
表格是由单元构成的矩形阵列，AutoCAD 2008提供了表格功能，用户可以很方便地创建和编辑表格。
一、创建表格样式
表格的外观是由表格样式控制的。用户可以使用AutoCAD 2008默认的表格样式，或根
据自己的需要创建新的表格样式。
1. 启动
下拉菜单：【格式】|【表格样式（B）】。
工具栏：【表格】|【表格样式】。
命令行：Tablestyle加【Enter】键。
2. 操作指南
执行以上任一项都能调用表格样式命令。打开【表格样式】对话框，如图6-20所示。
第四节　表格
下一页
返回

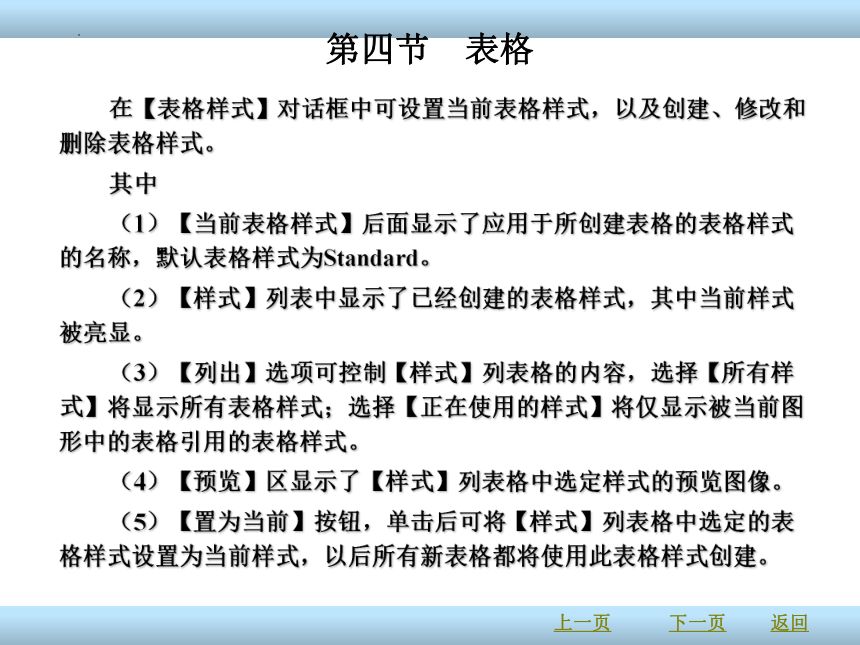

在【表格样式】对话框中可设置当前表格样式，以及创建、修改和删除表格样式。
其中
（1）【当前表格样式】后面显示了应用于所创建表格的表格样式的名称，默认表格样式为Standard。
（2）【样式】列表中显示了已经创建的表格样式，其中当前样式被亮显。
（3）【列出】选项可控制【样式】列表格的内容，选择【所有样式】将显示所有表格样式；选择【正在使用的样式】将仅显示被当前图形中的表格引用的表格样式。
（4）【预览】区显示了【样式】列表格中选定样式的预览图像。
（5）【置为当前】按钮，单击后可将【样式】列表格中选定的表格样式设置为当前样式，以后所有新表格都将使用此表格样式创建。
第四节　表格
上一页
下一页
返回

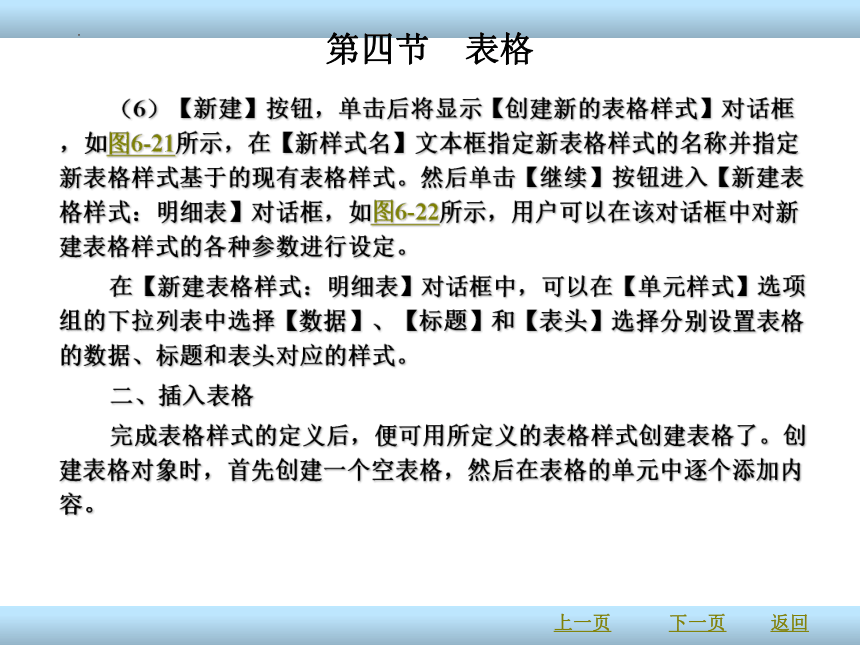

（6）【新建】按钮，单击后将显示【创建新的表格样式】对话框，如图6-21所示，在【新样式名】文本框指定新表格样式的名称并指定新表格样式基于的现有表格样式。然后单击【继续】按钮进入【新建表格样式：明细表】对话框，如图6-22所示，用户可以在该对话框中对新建表格样式的各种参数进行设定。
在【新建表格样式：明细表】对话框中，可以在【单元样式】选项组的下拉列表中选择【数据】、【标题】和【表头】选择分别设置表格的数据、标题和表头对应的样式。
二、插入表格
完成表格样式的定义后，便可用所定义的表格样式创建表格了。创建表格对象时，首先创建一个空表格，然后在表格的单元中逐个添加内容。
第四节　表格
上一页
下一页
返回

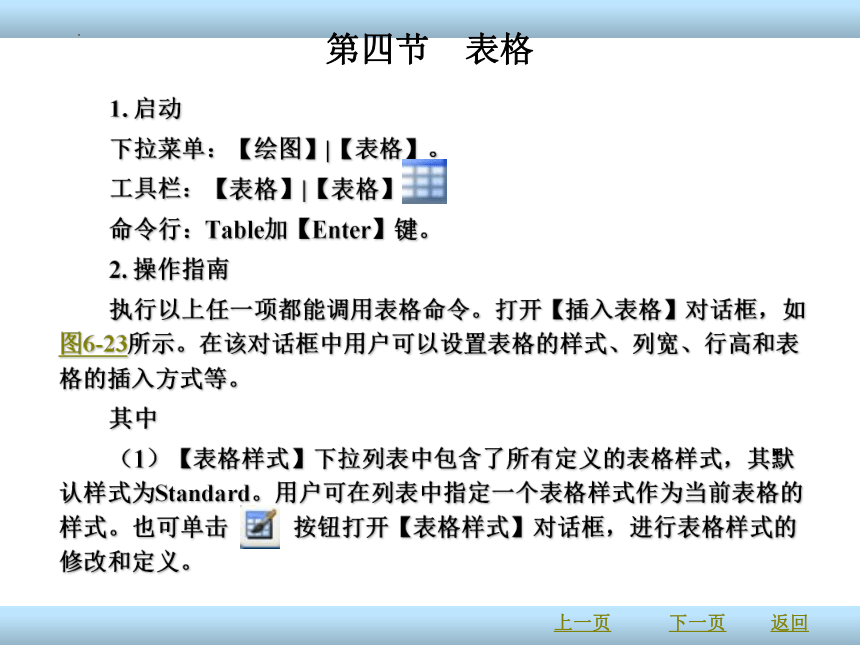

1. 启动
下拉菜单：【绘图】|【表格】。
工具栏：【表格】|【表格】。
命令行：Table加【Enter】键。
2. 操作指南
执行以上任一项都能调用表格命令。打开【插入表格】对话框，如图6-23所示。在该对话框中用户可以设置表格的样式、列宽、行高和表格的插入方式等。
其中
（1）【表格样式】下拉列表中包含了所有定义的表格样式，其默认样式为Standard。用户可在列表中指定一个表格样式作为当前表格的样式。也可单击 按钮打开【表格样式】对话框，进行表格样式的修改和定义。
第四节　表格
上一页
下一页
返回

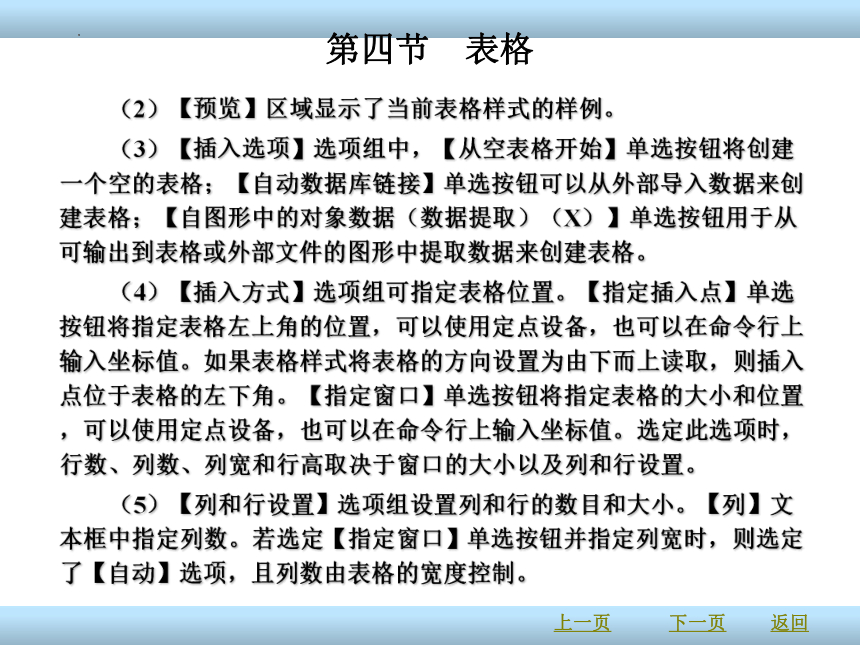

（2）【预览】区域显示了当前表格样式的样例。
（3）【插入选项】选项组中，【从空表格开始】单选按钮将创建一个空的表格；【自动数据库链接】单选按钮可以从外部导入数据来创建表格；【自图形中的对象数据（数据提取）（X）】单选按钮用于从可输出到表格或外部文件的图形中提取数据来创建表格。
（4）【插入方式】选项组可指定表格位置。【指定插入点】单选按钮将指定表格左上角的位置，可以使用定点设备，也可以在命令行上输入坐标值。如果表格样式将表格的方向设置为由下而上读取，则插入点位于表格的左下角。【指定窗口】单选按钮将指定表格的大小和位置，可以使用定点设备，也可以在命令行上输入坐标值。选定此选项时，行数、列数、列宽和行高取决于窗口的大小以及列和行设置。
（5）【列和行设置】选项组设置列和行的数目和大小。【列】文本框中指定列数。若选定【指定窗口】单选按钮并指定列宽时，则选定了【自动】选项，且列数由表格的宽度控制。
第四节　表格
上一页
下一页
返回
【列宽】文本框中指定列的宽度。若选定【指定窗口】选项并指定列数时，则选定了【自动】选项，且列宽由表格的宽度控制，最小列宽为一个字符。【数据行】文本框中指定行数。若选定【指定窗口】选项并指定行高时，则选定了【自动】选项，且行数由表格的高度控制。带有标题行和表格头行的表格样式最少应有三行，最小行高为一行。【行高】文本框中按照文字行高指定表格的行高。文字行高基于文字高度和单元边距，这两项均在表格样式中设置。若选定【指定窗口】选项并指定行数时，则选定了【自动】选项，且行高由表格的高度控制。
三、编辑表格
对表格的编辑主要是对尺寸、单元内容和单元格式的修改。在选择表格时，若鼠标在单元内单击，则表格的这个单元被选中；如果按住【Shift】键并在另一个单元内单击，则可以同时选中这两个单元以及它们之间的所有单元。
第四节　表格
上一页
下一页
返回

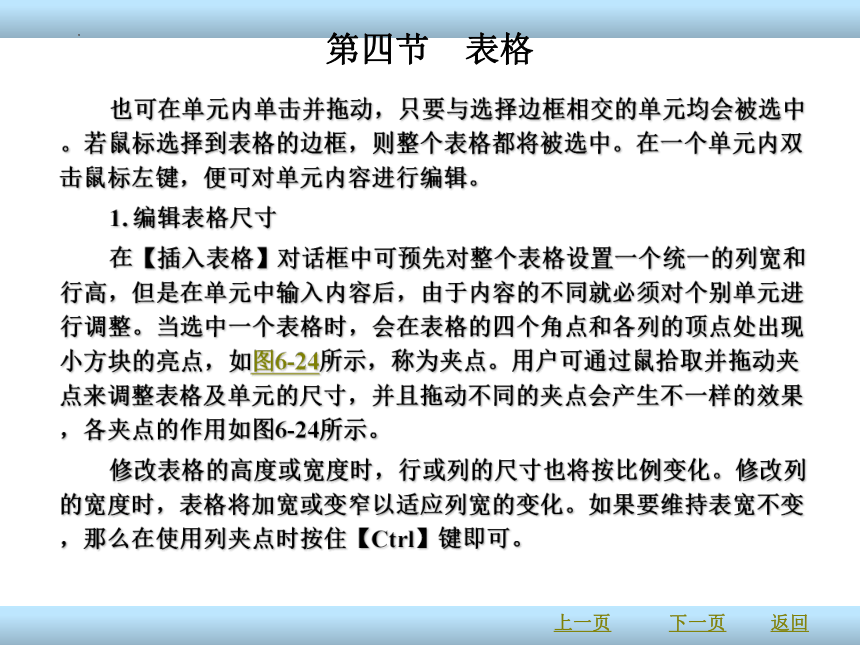

也可在单元内单击并拖动，只要与选择边框相交的单元均会被选中。若鼠标选择到表格的边框，则整个表格都将被选中。在一个单元内双击鼠标左键，便可对单元内容进行编辑。
1. 编辑表格尺寸
在【插入表格】对话框中可预先对整个表格设置一个统一的列宽和行高，但是在单元中输入内容后，由于内容的不同就必须对个别单元进行调整。当选中一个表格时，会在表格的四个角点和各列的顶点处出现小方块的亮点，如图6-24所示，称为夹点。用户可通过鼠拾取并拖动夹点来调整表格及单元的尺寸，并且拖动不同的夹点会产生不一样的效果，各夹点的作用如图6-24所示。
修改表格的高度或宽度时，行或列的尺寸也将按比例变化。修改列的宽度时，表格将加宽或变窄以适应列宽的变化。如果要维持表宽不变，那么在使用列夹点时按住【Ctrl】键即可。
第四节　表格
上一页
下一页
返回

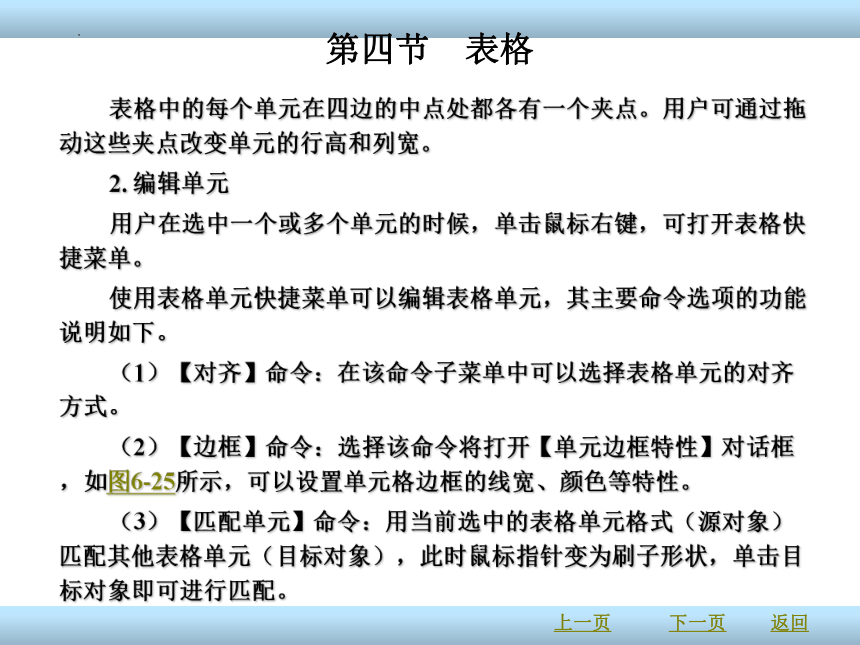

表格中的每个单元在四边的中点处都各有一个夹点。用户可通过拖动这些夹点改变单元的行高和列宽。
2. 编辑单元
用户在选中一个或多个单元的时候，单击鼠标右键，可打开表格快捷菜单。
使用表格单元快捷菜单可以编辑表格单元，其主要命令选项的功能说明如下。
（1）【对齐】命令：在该命令子菜单中可以选择表格单元的对齐方式。
（2）【边框】命令：选择该命令将打开【单元边框特性】对话框，如图6-25所示，可以设置单元格边框的线宽、颜色等特性。
（3）【匹配单元】命令：用当前选中的表格单元格式（源对象）匹配其他表格单元（目标对象），此时鼠标指针变为刷子形状，单击目标对象即可进行匹配。
第四节　表格
上一页
下一页
返回

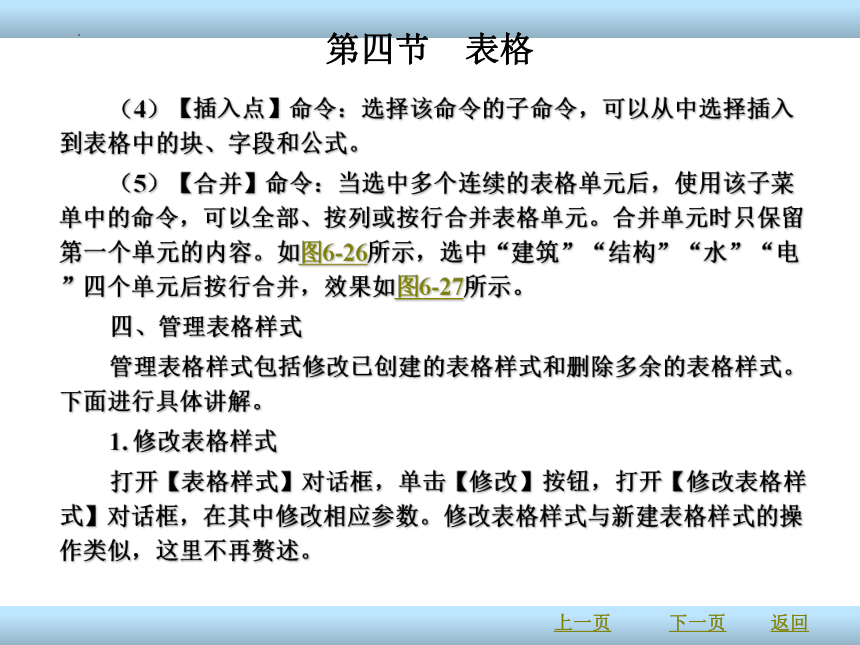

（4）【插入点】命令：选择该命令的子命令，可以从中选择插入到表格中的块、字段和公式。
（5）【合并】命令：当选中多个连续的表格单元后，使用该子菜单中的命令，可以全部、按列或按行合并表格单元。合并单元时只保留第一个单元的内容。如图6-26所示，选中“建筑”“结构”“水”“电”四个单元后按行合并，效果如图6-27所示。
四、管理表格样式
管理表格样式包括修改已创建的表格样式和删除多余的表格样式。下面进行具体讲解。
1. 修改表格样式
打开【表格样式】对话框，单击【修改】按钮，打开【修改表格样式】对话框，在其中修改相应参数。修改表格样式与新建表格样式的操作类似，这里不再赘述。
第四节　表格
上一页
下一页
返回

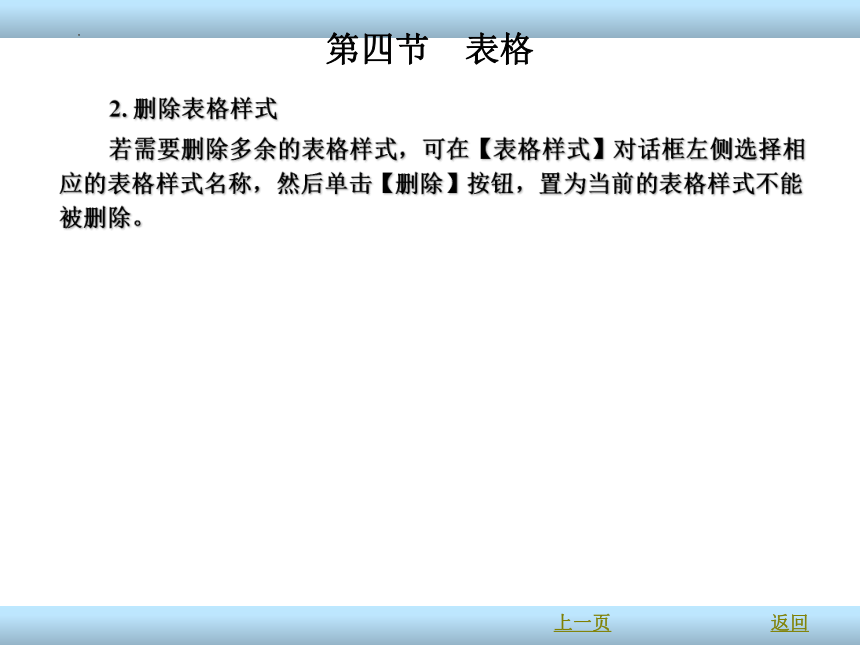

2. 删除表格样式
若需要删除多余的表格样式，可在【表格样式】对话框左侧选择相应的表格样式名称，然后单击【删除】按钮，置为当前的表格样式不能被删除。
第四节　表格
上一页
返回

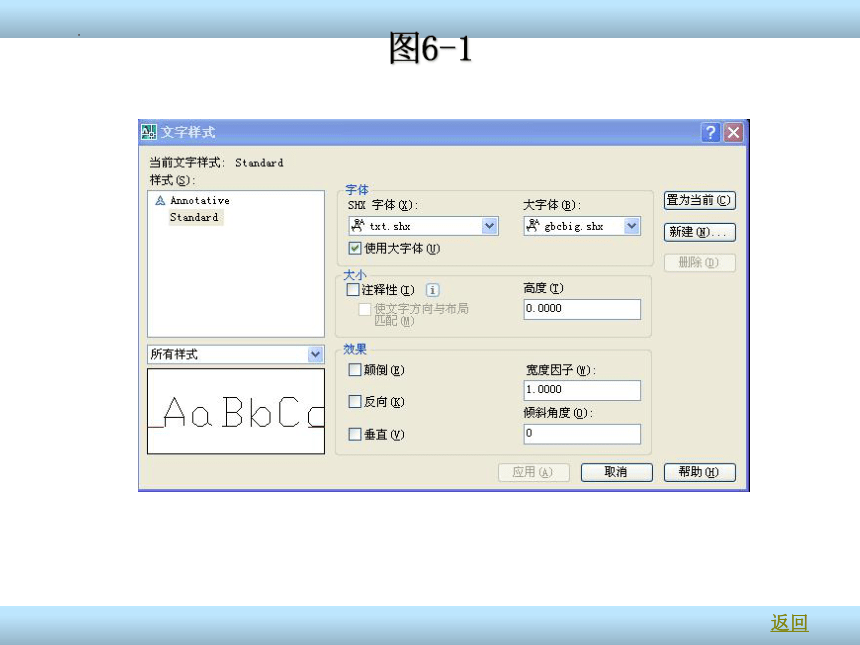

图6-1
