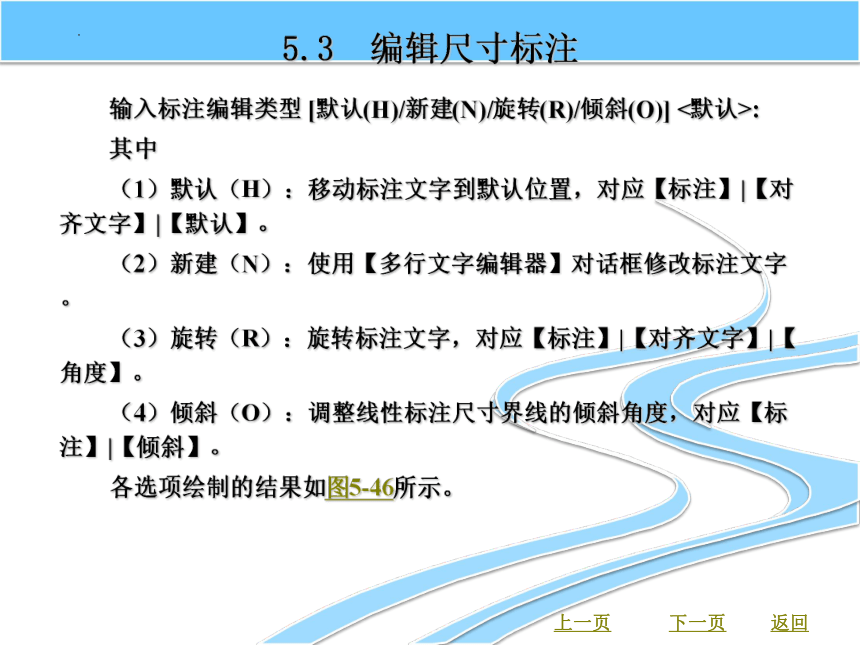

5.3 编辑尺寸标注
输入标注编辑类型 [默认(H)/新建(N)/旋转(R)/倾斜(O)] <默认>:
其中
（1）默认（H）：移动标注文字到默认位置，对应【标注】|【对齐文字】|【默认】。
（2）新建（N）：使用【多行文字编辑器】对话框修改标注文字。
（3）旋转（R）：旋转标注文字，对应【标注】|【对齐文字】|【角度】。
（4）倾斜（O）：调整线性标注尺寸界线的倾斜角度，对应【标注】|【倾斜】。
各选项绘制的结果如图5-46所示。
5.3 编辑尺寸标注
上一页
下一页
返回

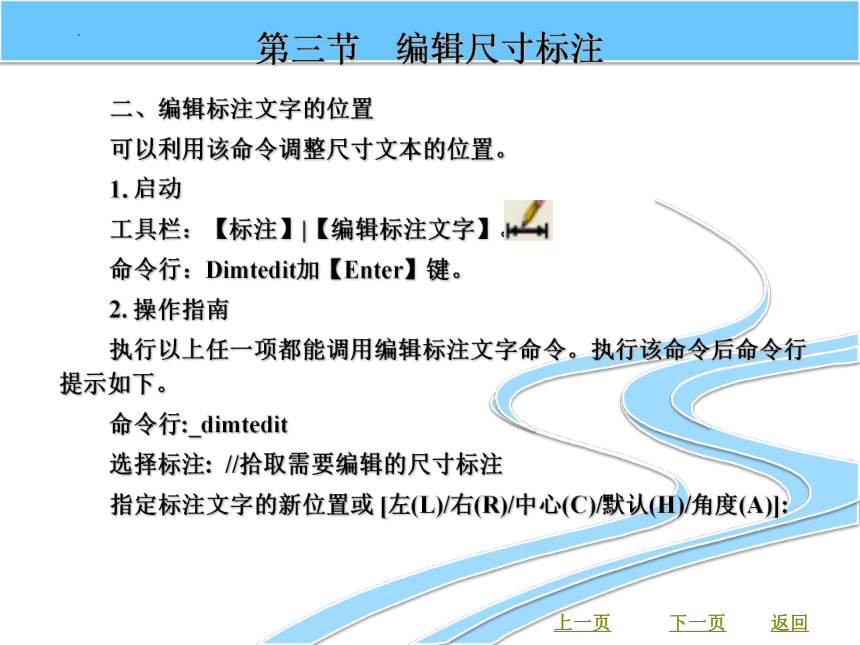

二、编辑标注文字的位置
可以利用该命令调整尺寸文本的位置。
1. 启动
工具栏：【标注】|【编辑标注文字】。
命令行：Dimtedit加【Enter】键。
2. 操作指南
执行以上任一项都能调用编辑标注文字命令。执行该命令后命令行提示如下。
命令行:_dimtedit
选择标注: //拾取需要编辑的尺寸标注
指定标注文字的新位置或 [左(L)/右(R)/中心(C)/默认(H)/角度(A)]:
第三节 编辑尺寸标注
上一页
下一页
返回

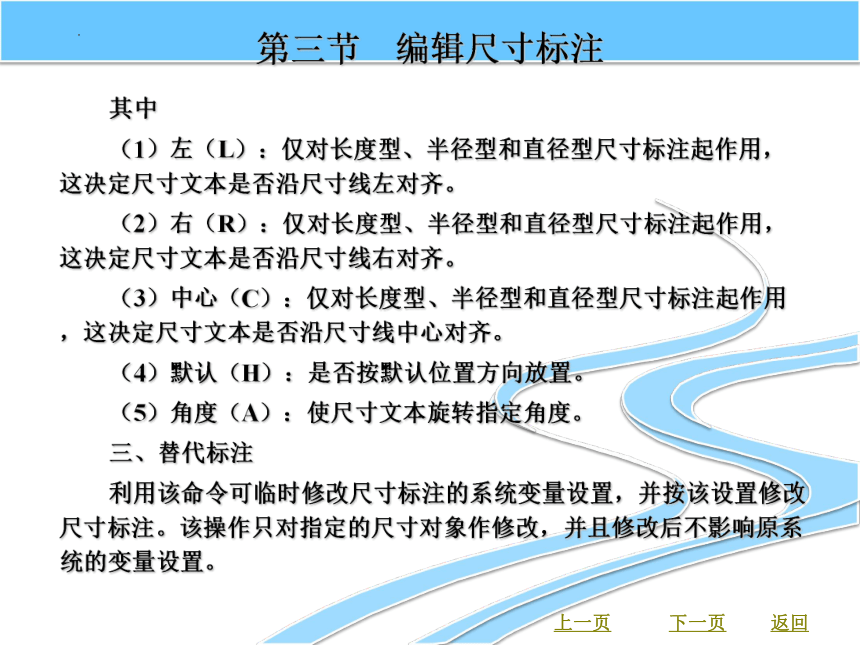

其中
（1）左（L）：仅对长度型、半径型和直径型尺寸标注起作用，这决定尺寸文本是否沿尺寸线左对齐。
（2）右（R）：仅对长度型、半径型和直径型尺寸标注起作用，这决定尺寸文本是否沿尺寸线右对齐。
（3）中心（C）：仅对长度型、半径型和直径型尺寸标注起作用，这决定尺寸文本是否沿尺寸线中心对齐。
（4）默认（H）：是否按默认位置方向放置。
（5）角度（A）：使尺寸文本旋转指定角度。
三、替代标注
利用该命令可临时修改尺寸标注的系统变量设置，并按该设置修改尺寸标注。该操作只对指定的尺寸对象作修改，并且修改后不影响原系统的变量设置。
第三节 编辑尺寸标注
上一页
下一页
返回

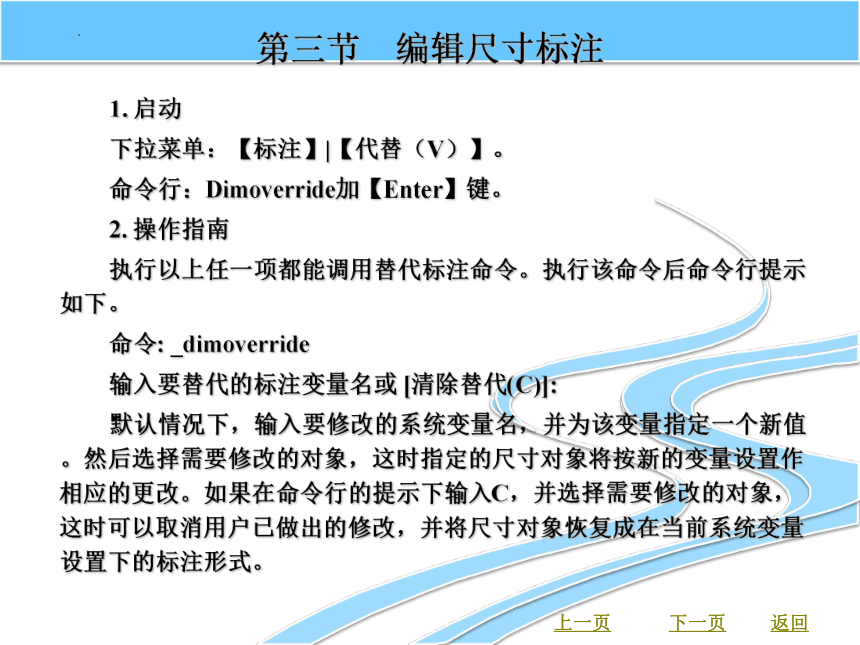

1. 启动
下拉菜单：【标注】|【代替（V）】。
命令行：Dimoverride加【Enter】键。
2. 操作指南
执行以上任一项都能调用替代标注命令。执行该命令后命令行提示如下。
命令: _dimoverride
输入要替代的标注变量名或 [清除替代(C)]:
默认情况下，输入要修改的系统变量名，并为该变量指定一个新值。然后选择需要修改的对象，这时指定的尺寸对象将按新的变量设置作相应的更改。如果在命令行的提示下输入C，并选择需要修改的对象，这时可以取消用户已做出的修改，并将尺寸对象恢复成在当前系统变量设置下的标注形式。
第三节 编辑尺寸标注
上一页
下一页
返回

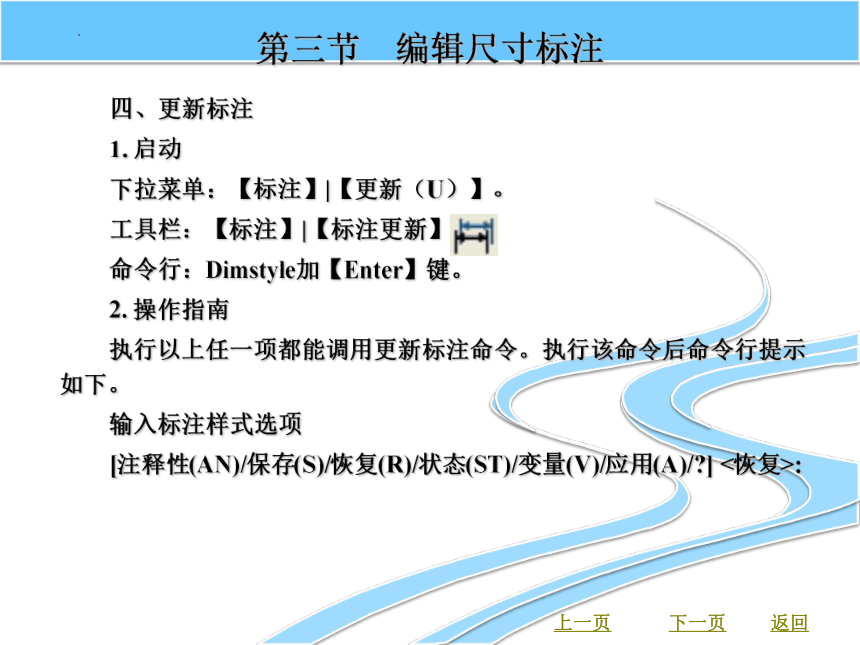

四、更新标注
1. 启动
下拉菜单：【标注】|【更新（U）】。
工具栏：【标注】|【标注更新】。
命令行：Dimstyle加【Enter】键。
2. 操作指南
执行以上任一项都能调用更新标注命令。执行该命令后命令行提示如下。
输入标注样式选项
[注释性(AN)/保存(S)/恢复(R)/状态(ST)/变量(V)/应用(A)/ ] <恢复>:
第三节 编辑尺寸标注
上一页
下一页
返回

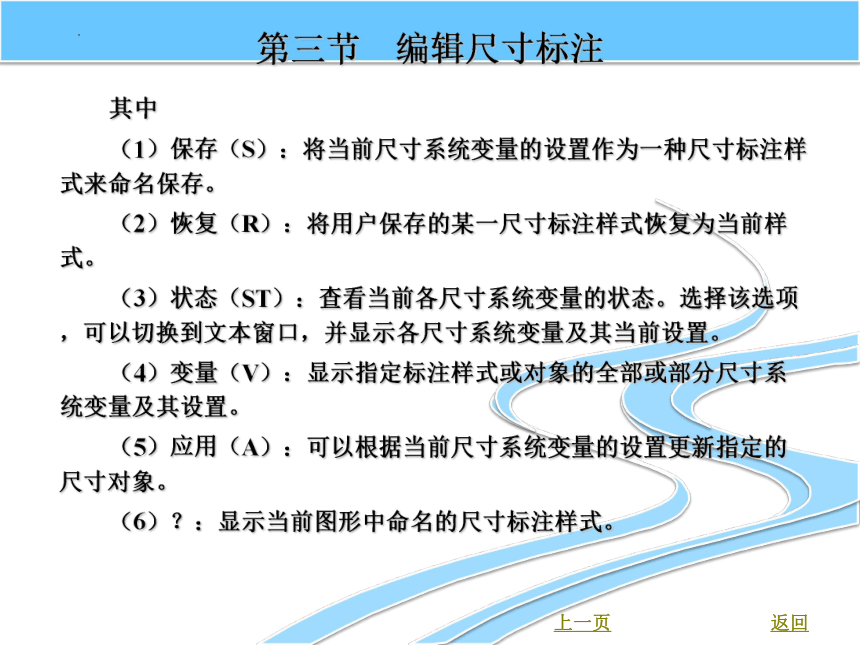

其中
（1）保存（S）：将当前尺寸系统变量的设置作为一种尺寸标注样式来命名保存。
（2）恢复（R）：将用户保存的某一尺寸标注样式恢复为当前样式。
（3）状态（ST）：查看当前各尺寸系统变量的状态。选择该选项，可以切换到文本窗口，并显示各尺寸系统变量及其当前设置。
（4）变量（V）：显示指定标注样式或对象的全部或部分尺寸系统变量及其设置。
（5）应用（A）：可以根据当前尺寸系统变量的设置更新指定的尺寸对象。
（6）？：显示当前图形中命名的尺寸标注样式。
第三节 编辑尺寸标注
上一页
返回
图5-1
返回

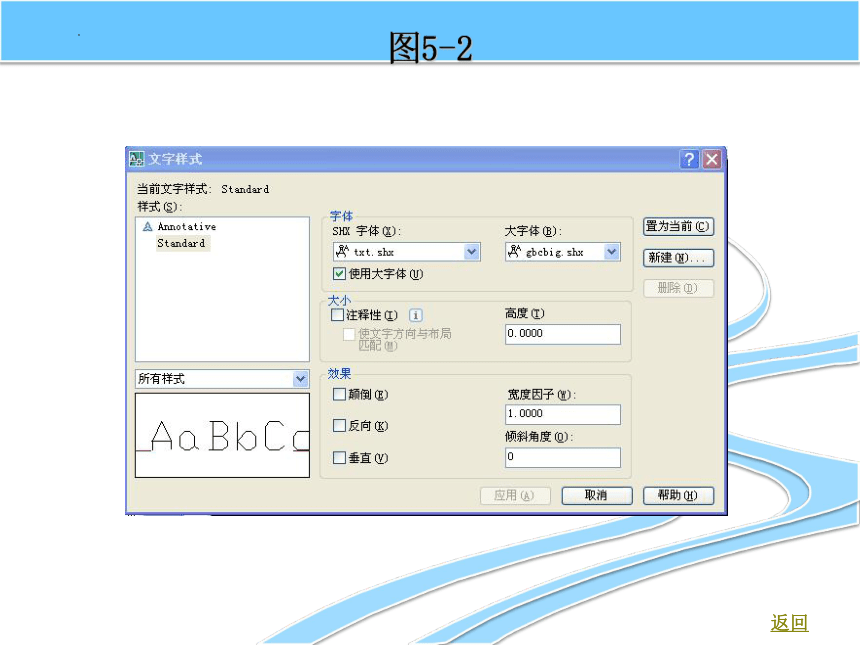

图5-2
返回

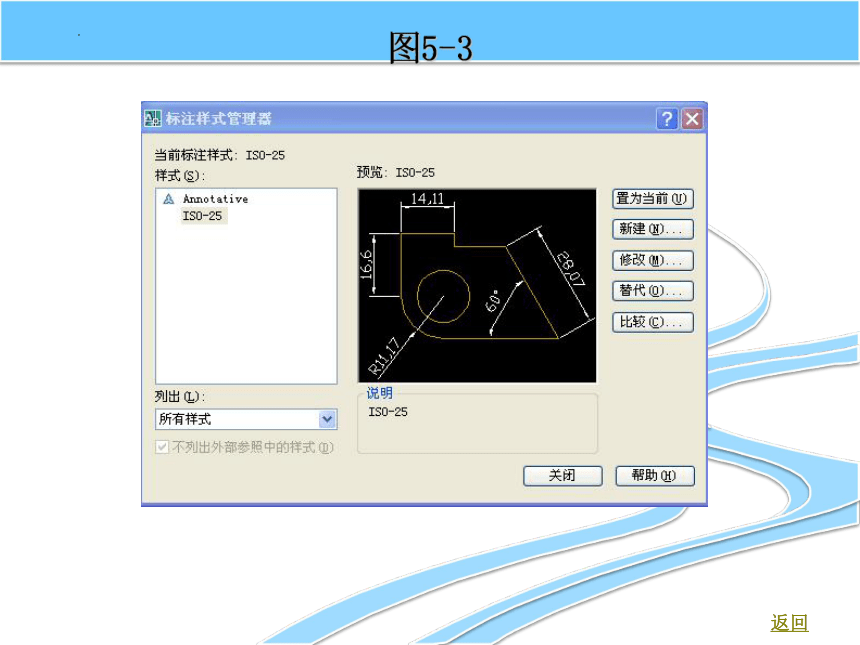

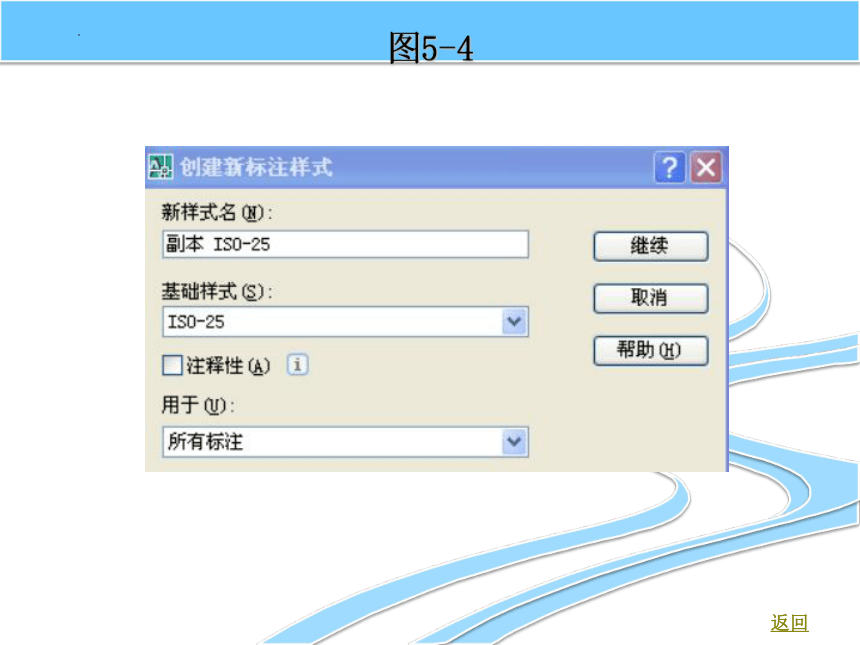

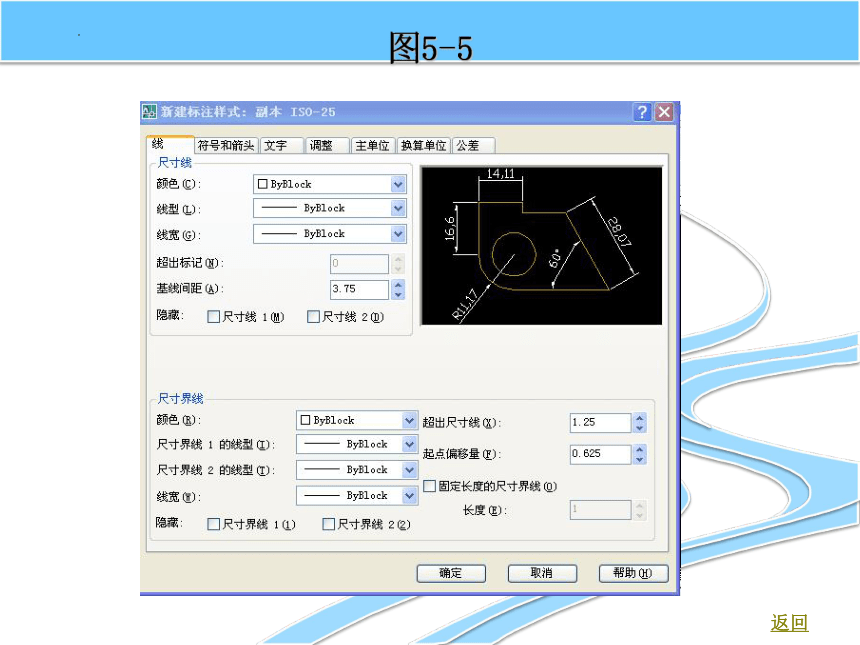

图5-3
