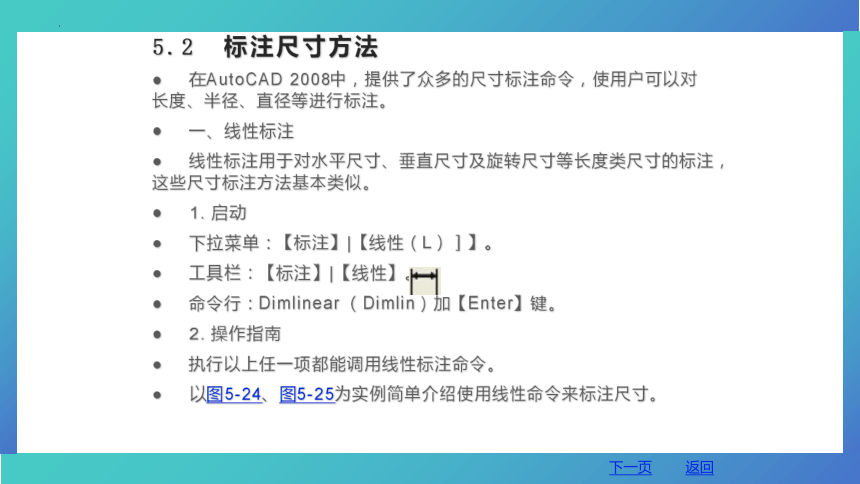

5.2 标注尺寸方法
在AutoCAD 2008中，提供了众多的尺寸标注命令，使用户可以对长度、半径、直径等进行标注。
一、线性标注
线性标注用于对水平尺寸、垂直尺寸及旋转尺寸等长度类尺寸的标注，这些尺寸标注方法基本类似。
1. 启动
下拉菜单：【标注】|【线性（L）］】。
工具栏：【标注】|【线性】。
命令行：Dimlinear （Dimlin）加【Enter】键。
2. 操作指南
执行以上任一项都能调用线性标注命令。
以图5-24、图5-25为实例简单介绍使用线性命令来标注尺寸。
5.2 标注尺寸方法
下一页
返回
如果已标注的尺寸需要修改，这时不用将所标注的尺寸对象删除再重新进行标注，利用AutoCAD提供的尺寸编辑命令即可进行修改。
一、编辑标注
编辑标注用来改变标注对象的文字及尺寸界线等。
1. 启动
工具栏：【标注】|【编辑标注】。
命令行：Dimedit加【Enter】键。
2. 操作指南
执行以上任一项都能调用编辑标注命令。执行该命令后命令行提示如下。
第三节 编辑尺寸标注
下一页
返回
选择【标注】|【线性】命令，标注线性尺寸，其命令执行过程如下所示。
命令: _dimlinear
指定第一条尺寸界线原点或 <选择对象>: //拾取点A
指定第二条尺寸界线原点: //拾取点B
指定尺寸线位置
或[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]: //h
指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)]:
拖动鼠标,在点1处单击
标注文字 = 56.91
绘制结果如图5-24所示。
第二节 标注尺寸方法
上一页
下一页
返回

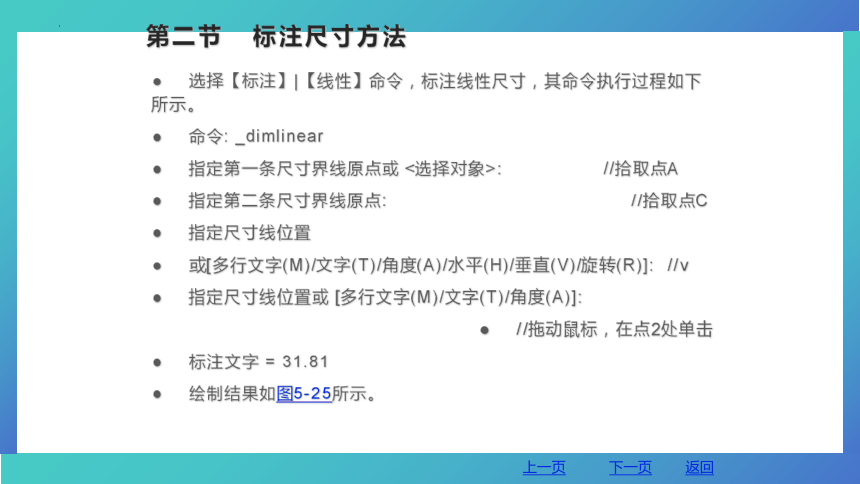

选择【标注】|【线性】命令，标注线性尺寸，其命令执行过程如下所示。
命令: _dimlinear
指定第一条尺寸界线原点或 <选择对象>: //拾取点A
指定第二条尺寸界线原点: //拾取点C
指定尺寸线位置
或[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]: //v
指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)]:
//拖动鼠标，在点2处单击
标注文字 = 31.81
绘制结果如图5-25所示。
第二节 标注尺寸方法
上一页
下一页
返回
二、对齐标注
当标注一段非水平的直线时，可能需要将尺寸线与对象直线平行，这时就要用到对齐尺寸标注。
1. 启动
下拉菜单：【标注】|【对齐（G）】。
工具栏：【标注】|【对齐】。
命令行：Dimaligned加【Enter】键。
2. 操作指南
执行以上任一项都能调用对齐标注命令。
以图5-26为实例介绍使用对齐命令来标注尺寸。
选择【标注】|【对齐】命令，标注对齐尺寸，其命令执行过程如下所示。
第二节 标注尺寸方法
上一页
下一页
返回

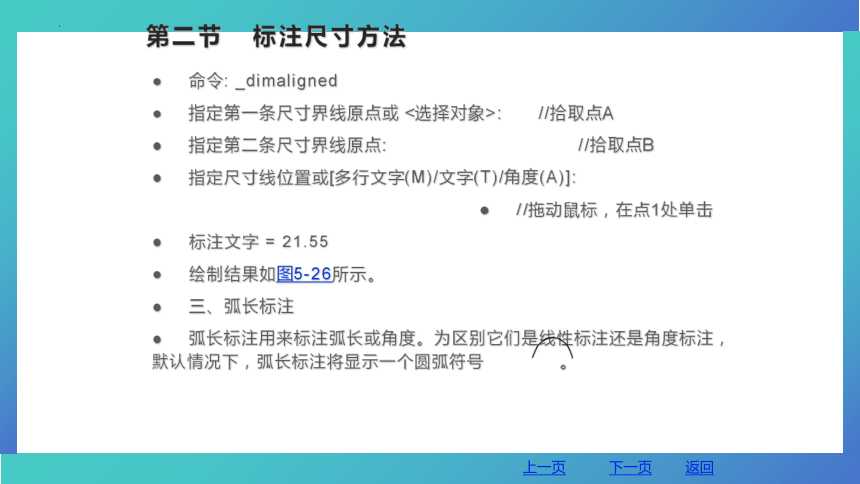

命令: _dimaligned
指定第一条尺寸界线原点或 <选择对象>: //拾取点A
指定第二条尺寸界线原点: //拾取点B
指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)]:
//拖动鼠标，在点1处单击
标注文字 = 21.55
绘制结果如图5-26所示。
三、弧长标注
弧长标注用来标注弧长或角度。为区别它们是线性标注还是角度标注，默认情况下，弧长标注将显示一个圆弧符号 。
第二节 标注尺寸方法
上一页
下一页
返回

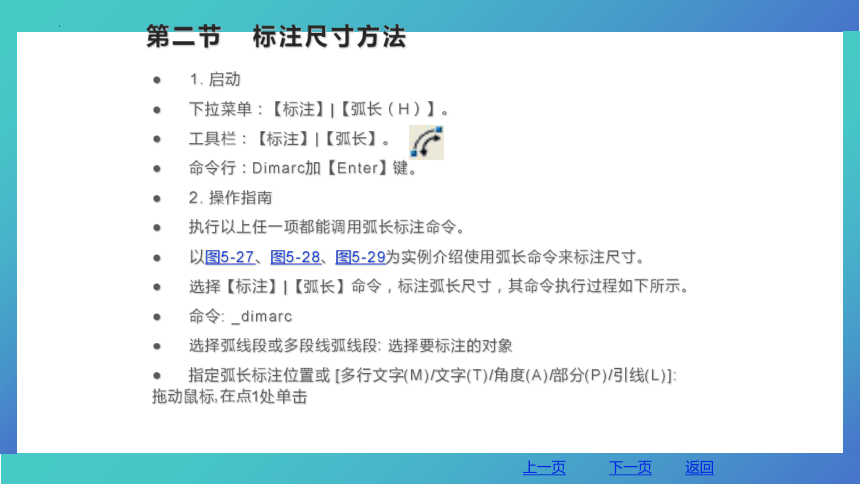

1. 启动
下拉菜单：【标注】|【弧长（H）】。
工具栏：【标注】|【弧长】。
命令行：Dimarc加【Enter】键。
2. 操作指南
执行以上任一项都能调用弧长标注命令。
以图5-27、图5-28、图5-29为实例介绍使用弧长命令来标注尺寸。
选择【标注】|【弧长】命令，标注弧长尺寸，其命令执行过程如下所示。
命令: _dimarc
选择弧线段或多段线弧线段: 选择要标注的对象
指定弧长标注位置或 [多行文字(M)/文字(T)/角度(A)/部分(P)/引线(L)]: 拖动鼠标,在点1处单击
第二节 标注尺寸方法
上一页
下一页
返回
标注文字 = 50
绘制结果如图5-27所示。
其中
（1）部分（P）：用于缩短弧长标注的长度，选择后，系统提示：
指定圆弧长度标注的第一个点: //拾取点A
指定圆弧长度标注的第二个点: //拾取点B
指定弧长标注位置或
[多行文字(M)/文字(T)/角度(A)/部分(P)/引线(L)]:
//拖动鼠标，在点1处单击
标注文字 = 25
绘制结果如图5-28所示。
第二节 标注尺寸方法
上一页
下一页
返回
（2）引线（L）：用于添加引线对象。引线是按照径向绘制的，指向所标注圆弧的圆心。
绘制结果如图5-29所示。
四、坐标标注
坐标标注是使用世界坐标系或者当前用户坐标中相互垂直的X轴和Y轴作为X坐标或Y坐标基准线的参考线，以坐标尺寸（有时是指一个已知尺寸）的形式显示选定点的X坐标或Y坐标。它只有一条尺寸界线和标注文字引线，且标注文字总是与引线平行。
1. 启动
下拉菜单：【标注】|【坐标（O）】。
工具栏：【标注】|【坐标】。
命令行：Dimordinate（Dimord）加【Enter】键。
第二节 标注尺寸方法
上一页
下一页
返回
2. 操作指南
执行以上任一项都能调用坐标标注命令。
以图5-30、图5-31为实例介绍使用坐标命令来标注尺寸。
选择【标注】|【坐标】命令，标注坐标尺寸，其命令执行过程如下所示。
指定点坐标: //拾取点A
指定引线端点
或 [X 基准(X)/Y 基准(Y)/多行文字(M)/文字(T)/角度(A)]:
//拖动鼠标，在点1处单击
标注文字 = 809.57
绘制结果如图5-30所示。
第二节 标注尺寸方法
上一页
下一页
返回
指定点坐标: //拾取点A
指定引线端点
或 [X 基准(X)/Y 基准(Y)/多行文字(M)/文字(T)/角度(A)]:
//拖动鼠标，在点1处单击
标注文字 =1788.1
绘制结果如图5-31所示。
五、半径标注
半径标注用于标注所选定的圆或圆弧的半径尺寸。
1. 启动
下拉菜单：【标注】|【半径（R）】。
工具栏：【标注】|【半径】。
命令行：Dimradius （Dimrad）加【Enter】键。
第二节 标注尺寸方法
上一页
下一页
返回
2. 操作指南
执行以上任一项都能调用半径标注命令。
以图5-32、图5-33为实例介绍使用半径命令来标注尺寸。
选择【标注】|【半径】命令，标注半径尺寸，其命令执行过程如下所示。
选择圆弧或圆:
标注文字 = 18.86
指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)]:
绘制结果如图5-32所示。图中显示的是两种标注效果，用户指定尺寸线位置不同效果也不同。
第二节 标注尺寸方法
上一页
下一页
返回
选择圆弧或圆:
标注文字 = 20.88
指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)]:
绘制结果如图5-33所示。
六、直径标注
直径标注用于标注所选定的圆或圆弧的直径尺寸。
1. 启动
下拉菜单：【标注】|【直径（D）】。
工具栏：【标注】|【直径】。
命令行：Dimdiameter （Dimdia）加【Enter】键。
第二节 标注尺寸方法
上一页
下一页
返回
2. 操作指南
执行以上任一项都能调用直径标注命令。
以图5-34为实例介绍使用直径命令来标注尺寸。
选择【标注】|【直径】命令，标注直径尺寸，其命令执行过程如下所示。
选择圆弧或圆：
标注文字 = 29.51
指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)]:
绘制结果如图5-34所示。图中显示的是两种标注效果，用户指定尺寸线位置不同效果也不同。
第二节 标注尺寸方法
上一页
下一页
返回
七、角度标注
角度标注命令用于测量并标注被测量对象之间的夹角。
1. 启动
下拉菜单：【标注】|【角度（A）】。
工具栏：【标注】|【角度标注】。
命令行：Dimangular加【Enter】键。
2. 操作指南
执行以上任一项都能调用角度标注命令。
以图5-35、图5-36和图5-37为实例介绍使用角度命令来标注尺寸。
选择【标注】|【角度】命令，标注圆弧的角度，其命令执行过程如下所示。
第二节 标注尺寸方法
上一页
下一页
返回
选择圆弧 圆 直线或 <指定顶点>: //拾取需要标注的圆弧
指定标注弧线位置或 [多行文字(M)/文字(T)/角度(A)/象限点(Q)]:
标注文字 = 141
绘制结果如图5-35所示。
选择圆弧 圆 直线或 <指定顶点>: //拾取点A
指定角的第二个端点: //拾取点B
指定标注弧线位置或 [多行文字(M)/文字(T)/角度(A)/象限点(Q)]:
标注文字 = 180
绘制结果如图5-36所示。
第二节 标注尺寸方法
上一页
下一页
返回
选择【标注】|【角度】命令，标注两直线之间的夹角，其命令执行过程如下所示。
选择圆弧 圆 直线或 <指定顶点>: //拾取直线OA
选择第二条直线: //拾取直线OB
指定标注弧线位置或 [多行文字(M)/文字(T)/角度(A)/象限点(Q)]:
标注文字 = 42
绘制结果如图5-37所示。
第二节 标注尺寸方法
上一页
下一页
返回
八、快速标注
快速标注是AutoCAD中交互式的、动态的、自动化的尺寸标注生成器。
1. 启动
下拉菜单：【标注】|【快速标注（Q）】。
工具栏：【标注】|【快速标注】。
命令行：Qdim加【Enter】键。
执行以上任一项都能调用快速标注命令。
2. 操作指南
以图5-38为实例介绍使用快速标注命令来标注尺寸。
选择【标注】|【快速标注】命令，其命令执行过程如下所示。
第二节 标注尺寸方法
上一页
下一页
返回
命令: _qdim
关联标注优先级 = 端点
选择要标注的几何图形: //选择实体
选择要标注的几何图形: //继续选择实体或按【Enter】键结束选择
指定尺寸线位置或 [连续(C)/并列(S)/基线(B)/坐标(O)/半径(R)/直径(D)/基准点(P)/编辑(E)/设置(T)] <连续>:
选择【连续】或【并列】后绘制的结果如图5-38所示。
其中
（1）基准点（P）：用来为基线标注和连续标注确定一个新的基准点。
（2）编辑（E）：用来对快速标注的选择集进行修改。
（3）设置（T）：用来设置关联标注的优先级。
第二节 标注尺寸方法
上一页
下一页
返回
九、基线标注
基线标注（有时称平行尺寸标注）用于多个尺寸标注使用同一条尺寸界线作为尺寸界线的情况，如图5-39所示。基线标注创建一系列由相同的标注原点测量出来的标注。因此，它们是共用第l条尺寸界线（可以是线性的、角度的或坐标尺寸标注）原点的一系列相关标注。在标注时，AutoCAD将自动在最初（或者上一个基线）的尺寸线或圆弧尺寸线的上方绘制尺寸线或圆弧尺寸线。要使Dimbaseline命令有效，则必须存在一个线性、角度或者坐标标注尺寸。
1. 启动
下拉菜单：【标注】|【基线（B）】。
工具栏：【标注】|【基线】。
命令行：Dimbaseline（Dimbase） 加【Enter】键。
第二节 标注尺寸方法
上一页
下一页
返回
指定第二条尺寸界线原点或 [放弃(U)/选择(S)] <选择>: //拾取点D
标注文字 = 50
指定第二条尺寸界线原点或 [放弃(U)/选择(S)] <选择>: //按【Enter】键结束操作
绘制的结果如图5-39所示。
十、连续标注
连续标注命令用于标注在同一方向上连续的线性尺寸或角度尺寸。其操作方法与【基线标注】命令类似，只是该命令从上一个或选定标注的第二尺寸界线处创建线性、角度或坐标的连续标注。
1. 启动
下拉菜单：【标注】|【连续（C）】。
工具栏：【标注】|【连续】。
命令行：Dimcontinue加【Enter】键。
第二节 标注尺寸方法
上一页
下一页
返回
2. 操作指南
执行以上任一项都能调用基线标注命令。
以图5-39为实例介绍使用基线命令来标注尺寸。
步骤：
（1）选择【标注】|【线性】命令，创建点A与圆心B之间的水平线性标注，如图5-40所示。
（2）选择【标注】|【基线】命令，系统将以尺寸标注AB的原点A为基点，其命令执行过程如下所示。
命令: _dimbaseline
指定第二条尺寸界线原点或 [放弃(U)/选择(S)] <选择>: //拾取点C
标注文字 = 30
第二节 标注尺寸方法
上一页
下一页
返回
2. 操作指南
执行以上任一项都能调用连续标注命令。
以图5-41为实例介绍使用连续命令来标注尺寸。
步骤：
（1）选择【标注】|【线性】命令，创建点A与圆心B之间的水平线性标注，如图5-42所示。
（2）选择【标注】|【连续】命令，系统将以尺寸标注AB的点A为基点，创建连续标注，其命令执行过程如下所示。
命令: _dimcontinue
指定第二条尺寸界线原点或 [放弃(U)/选择(S)] <选择>: //拾取点C
标注文字 = 13
指定第二条尺寸界线原点或 [放弃(U)/选择(S)] <选择>: //拾取点D
标注文字 = 13
第二节 标注尺寸方法
上一页
下一页
返回
指定第二条尺寸界线原点或 [放弃(U)/选择(S)] <选择>: //拾取点E
标注文字 = 8
指定第二条尺寸界线原点或 [放弃(U)/选择(S)] <选择>: //按【Enter】键结束操作
绘制的结果如图5-41所示。
十一、折弯线性
当显示的标注对象小于被标注对象饿实际长度时，通常使用折弯标注表示。
1. 启动
下拉菜单：【标注】|【折弯线性（I）】。
工具栏：【标注】|【折弯线性】。
命令行：Dimjogline加【Enter】键。
第二节 标注尺寸方法
上一页
下一页
返回
2. 操作指南
执行以上任一项都能调用折弯线性命令。
以图5-43为实例介绍使用折弯线性命令。
选择【标注】|【折弯线性】命令，对线性标注添加折弯，其命令执行过程如下所示。
命令: _DIMJOGLINE
选择要添加折弯的标注或 [删除(R)]: // 点取图5-43（a）中的线性标注
指定折弯位置 (或按【Enter】键): // 拾取点A
添加效果如图5-43（b）所示。
第二节 标注尺寸方法
上一页
下一页
返回
十二、引线标注
引线标注用来指示图形中包含的特征，然后给出关于这个特征的信息。引线与尺寸标注命令不同，它不测量距离。一条引线由一个箭头、一条直线段或一个样条及一条被称为平均线的水平线组成。注释文本一般在引线末端给出，如图5-44所示。
1. 启动
下拉菜单：【标注】|【引线】。
命令行：Qleader加【Enter】键。
2. 操作指南
执行以上任一项都能调用多重引线标注命令。
以图5-44为实例介绍使用引线标注。
选择【标注】|【引线】命令，其命令执行过程如下所示。
第二节 标注尺寸方法
上一页
下一页
返回
命令: qleader
指定第一个引线点或 [设置(S)] <设置>: //拾取图中中间那个圆的圆心
指定下一点: //拾取点A
指定下一点: //拾取点A
指定文字宽度 <0>: //2.5
输入注释文字的第一行 <多行文字(M)>: //中心
输入注释文字的下一行: //按下【Enter】键结束操作
十三、操作实例——标注【机件剖视图】图形对象
本例对【机件剖视图】图形对象进行尺寸标注。创建该尺寸标注样式的关键是标注角度、半径和直径。标注后效果如图5-45所示。
第二节 标注尺寸方法
上一页
下一页
返回
标注该图形对象的具体操作如下。
（1）打开【机件剖视图.dwg】图形文件，在命令行中执行Dimlinear命令，其命令执行过程如下所示。
命令: _dimlinear
指定第一条尺寸界线原点或 <选择对象>: //点取左侧圆心O点
指定第二条尺寸界线原点: //点取右侧圆心O’点
指定尺寸线位置或
[多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]:
//拖动鼠标到其上方合适位置单击
标注文字 = 25
第二节 标注尺寸方法
上一页
下一页
返回
（2）在命令行中执行Dimdiameter命令，其命令执行过程如下所示。
命令: _dimdiameter
选择圆弧或圆: //拾取左侧外圆
标注文字 = 10
指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)]:
//拖动鼠标到其左上方合适位置单击
（3）在命令行中执行Dimradius命令，其命令执行过程如下所示。
命令: _dimradius
选择圆弧或圆: //拾取左侧内圆
标注文字 = 3
指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)]:
//拖动鼠标到其左下方合适位置单击
第二节 标注尺寸方法
上一页
下一页
返回
（4）按照同样的方法，标注其他的圆
（5）在命令行中执行Dimangular命令，其命令执行过程如下所示。
命令: _dimangular
选择圆弧 圆 直线或 <指定顶点>: //拾取右侧圆内正方形的一条边
选择第二条直线: //拾取刚刚那条边的相邻边
指定标注弧线位置或 [多行文字(M)/文字(T)/角度(A)/象限点(Q)]:
//指定标注弧线位置
标注文字 = 90
标注效果如图5-45所示。
第二节 标注尺寸方法
上一页
返回
