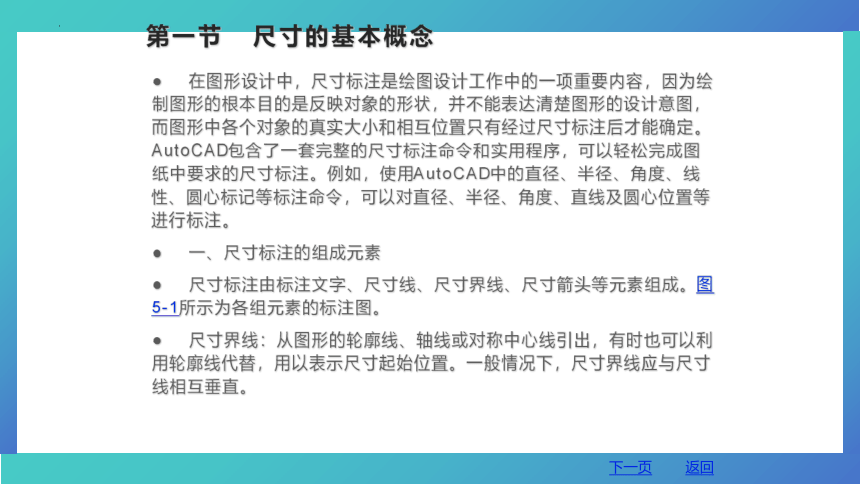

5.1 尺寸的基本概念
在图形设计中，尺寸标注是绘图设计工作中的一项重要内容，因为绘制图形的根本目的是反映对象的形状，并不能表达清楚图形的设计意图，而图形中各个对象的真实大小和相互位置只有经过尺寸标注后才能确定。AutoCAD包含了一套完整的尺寸标注命令和实用程序，可以轻松完成图纸中要求的尺寸标注。例如，使用AutoCAD中的直径、半径、角度、线性、圆心标记等标注命令，可以对直径、半径、角度、直线及圆心位置等进行标注。
一、尺寸标注的组成元素
尺寸标注由标注文字、尺寸线、尺寸界线、尺寸箭头等元素组成。图5-1所示为各组元素的标注图。
尺寸界线：从图形的轮廓线、轴线或对称中心线引出，有时也可以利用轮廓线代替，用以表示尺寸起始位置。一般情况下，尺寸界线应与尺寸线相互垂直。
第一节 尺寸的基本概念
下一页
返回

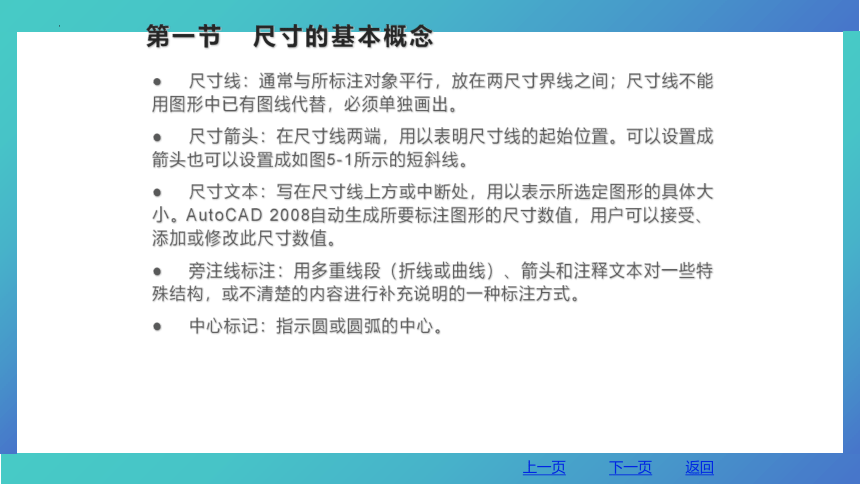

尺寸线：通常与所标注对象平行，放在两尺寸界线之间；尺寸线不能用图形中已有图线代替，必须单独画出。
尺寸箭头：在尺寸线两端，用以表明尺寸线的起始位置。可以设置成箭头也可以设置成如图5-1所示的短斜线。
尺寸文本：写在尺寸线上方或中断处，用以表示所选定图形的具体大小。AutoCAD 2008自动生成所要标注图形的尺寸数值，用户可以接受、添加或修改此尺寸数值。
旁注线标注：用多重线段（折线或曲线）、箭头和注释文本对一些特殊结构，或不清楚的内容进行补充说明的一种标注方式。
中心标记：指示圆或圆弧的中心。
第一节 尺寸的基本概念
上一页
下一页
返回

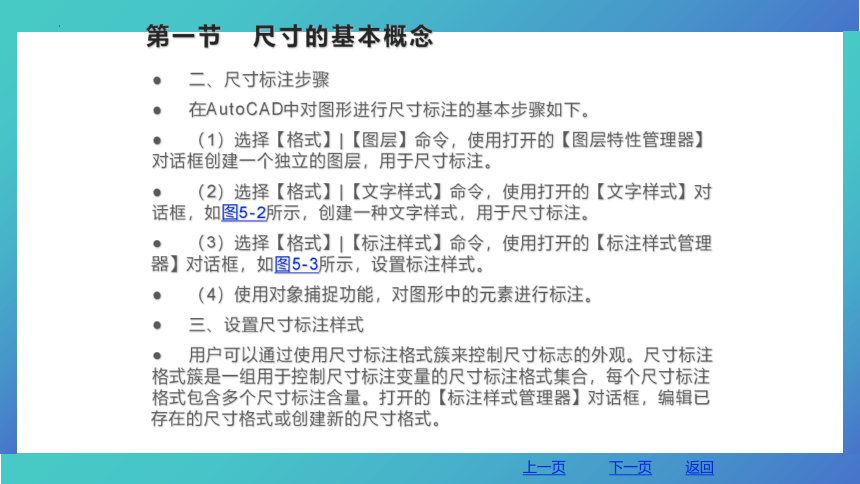

二、尺寸标注步骤
在AutoCAD中对图形进行尺寸标注的基本步骤如下。
（1）选择【格式】|【图层】命令，使用打开的【图层特性管理器】对话框创建一个独立的图层，用于尺寸标注。
（2）选择【格式】|【文字样式】命令，使用打开的【文字样式】对话框，如图5-2所示，创建一种文字样式，用于尺寸标注。
（3）选择【格式】|【标注样式】命令，使用打开的【标注样式管理器】对话框，如图5-3所示，设置标注样式。
（4）使用对象捕捉功能，对图形中的元素进行标注。
三、设置尺寸标注样式
用户可以通过使用尺寸标注格式簇来控制尺寸标志的外观。尺寸标注格式簇是一组用于控制尺寸标注变量的尺寸标注格式集合，每个尺寸标注格式包含多个尺寸标注含量。打开的【标注样式管理器】对话框，编辑已存在的尺寸格式或创建新的尺寸格式。
第一节 尺寸的基本概念
上一页
下一页
返回

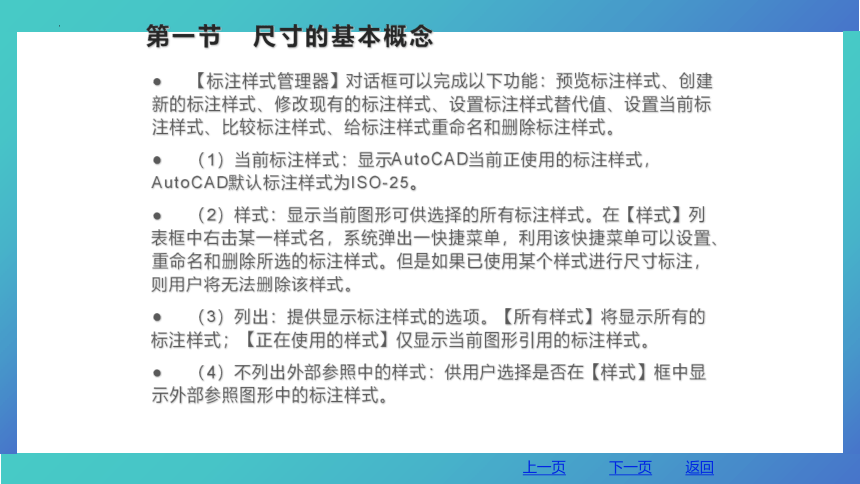

【标注样式管理器】对话框可以完成以下功能：预览标注样式、创建新的标注样式、修改现有的标注样式、设置标注样式替代值、设置当前标注样式、比较标注样式、给标注样式重命名和删除标注样式。
（1）当前标注样式：显示AutoCAD当前正使用的标注样式，AutoCAD默认标注样式为ISO-25。
（2）样式：显示当前图形可供选择的所有标注样式。在【样式】列表框中右击某一样式名，系统弹出一快捷菜单，利用该快捷菜单可以设置、重命名和删除所选的标注样式。但是如果已使用某个样式进行尺寸标注，则用户将无法删除该样式。
（3）列出：提供显示标注样式的选项。【所有样式】将显示所有的标注样式；【正在使用的样式】仅显示当前图形引用的标注样式。
（4）不列出外部参照中的样式：供用户选择是否在【样式】框中显示外部参照图形中的标注样式。
第一节 尺寸的基本概念
上一页
下一页
返回

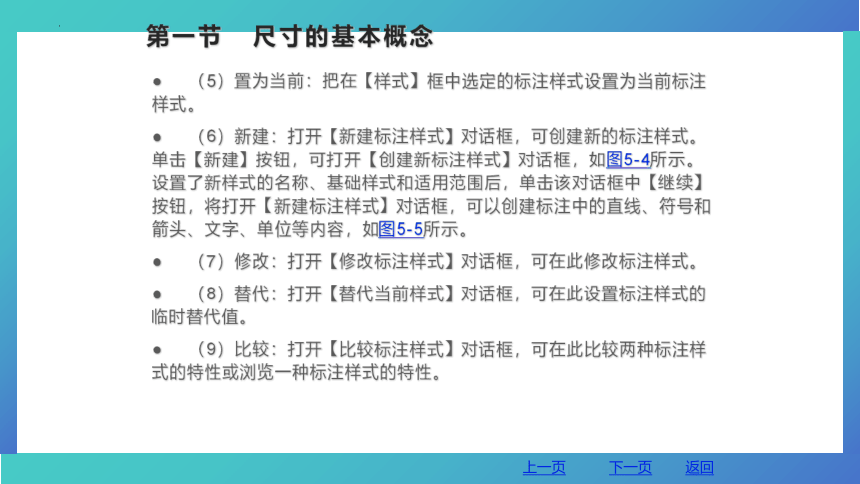

（5）置为当前：把在【样式】框中选定的标注样式设置为当前标注样式。
（6）新建：打开【新建标注样式】对话框，可创建新的标注样式。单击【新建】按钮，可打开【创建新标注样式】对话框，如图5-4所示。设置了新样式的名称、基础样式和适用范围后，单击该对话框中【继续】按钮，将打开【新建标注样式】对话框，可以创建标注中的直线、符号和箭头、文字、单位等内容，如图5-5所示。
（7）修改：打开【修改标注样式】对话框，可在此修改标注样式。
（8）替代：打开【替代当前样式】对话框，可在此设置标注样式的临时替代值。
（9）比较：打开【比较标注样式】对话框，可在此比较两种标注样式的特性或浏览一种标注样式的特性。
第一节 尺寸的基本概念
上一页
下一页
返回

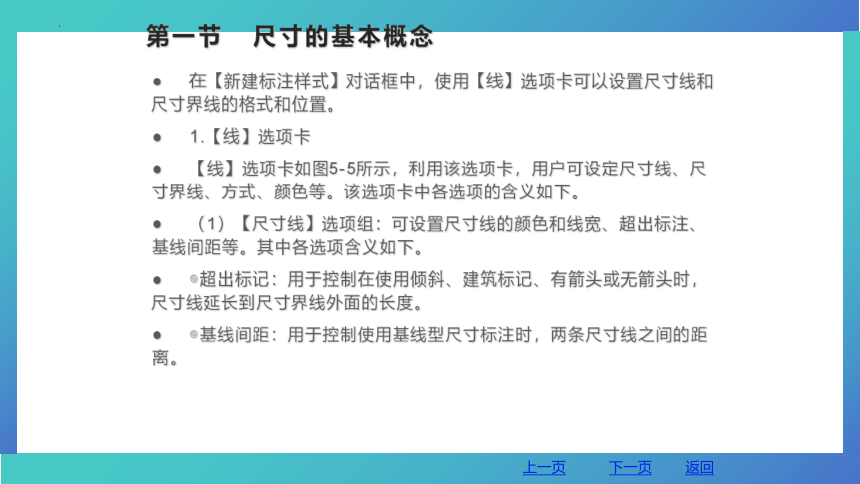

在【新建标注样式】对话框中，使用【线】选项卡可以设置尺寸线和尺寸界线的格式和位置。
1.【线】选项卡
【线】选项卡如图5-5所示，利用该选项卡，用户可设定尺寸线、尺寸界线、方式、颜色等。该选项卡中各选项的含义如下。
（1）【尺寸线】选项组：可设置尺寸线的颜色和线宽、超出标注、基线间距等。其中各选项含义如下。
◎超出标记：用于控制在使用倾斜、建筑标记、有箭头或无箭头时，尺寸线延长到尺寸界线外面的长度。
◎基线间距：用于控制使用基线型尺寸标注时，两条尺寸线之间的距离。
第一节 尺寸的基本概念
上一页
下一页
返回

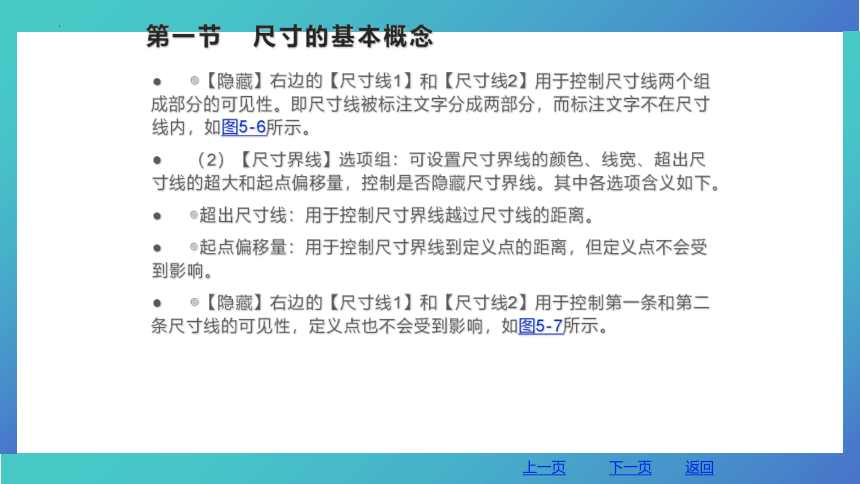

◎【隐藏】右边的【尺寸线1】和【尺寸线2】用于控制尺寸线两个组成部分的可见性。即尺寸线被标注文字分成两部分，而标注文字不在尺寸线内，如图5-6所示。
（2）【尺寸界线】选项组：可设置尺寸界线的颜色、线宽、超出尺寸线的超大和起点偏移量，控制是否隐藏尺寸界线。其中各选项含义如下。
◎超出尺寸线：用于控制尺寸界线越过尺寸线的距离。
◎起点偏移量：用于控制尺寸界线到定义点的距离，但定义点不会受到影响。
◎【隐藏】右边的【尺寸线1】和【尺寸线2】用于控制第一条和第二条尺寸线的可见性，定义点也不会受到影响，如图5-7所示。
第一节 尺寸的基本概念
上一页
下一页
返回

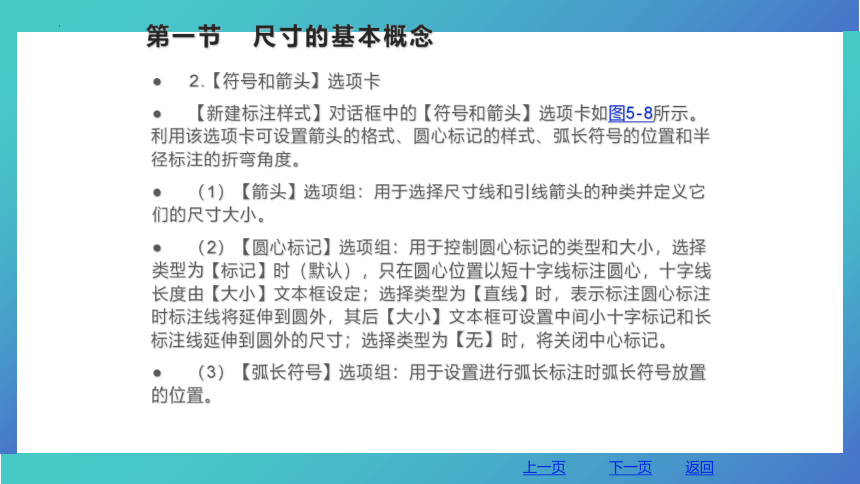

2.【符号和箭头】选项卡
【新建标注样式】对话框中的【符号和箭头】选项卡如图5-8所示。利用该选项卡可设置箭头的格式、圆心标记的样式、弧长符号的位置和半径标注的折弯角度。
（1）【箭头】选项组：用于选择尺寸线和引线箭头的种类并定义它们的尺寸大小。
（2）【圆心标记】选项组：用于控制圆心标记的类型和大小，选择类型为【标记】时（默认），只在圆心位置以短十字线标注圆心，十字线长度由【大小】文本框设定；选择类型为【直线】时，表示标注圆心标注时标注线将延伸到圆外，其后【大小】文本框可设置中间小十字标记和长标注线延伸到圆外的尺寸；选择类型为【无】时，将关闭中心标记。
（3）【弧长符号】选项组：用于设置进行弧长标注时弧长符号放置的位置。
第一节 尺寸的基本概念
上一页
下一页
返回
（4）【半径折弯标注】选项组：用于设置进行折弯标注时折弯线折弯角度。
（5）【折断标注】选项组：用于设置标注打断时标注线的长度大小。
（6）【线性折弯标注】选项组：用于设置折弯标注打断时折弯线的高度大小。
3.【文字】选项卡
【新建标注样式】对话框中的【文字】选项卡如图5-9所示。利用该选项卡可设置标注文字的格式、放置和对齐方式。
（1）【文字外观】选项组：用于设置文字的样式、颜色、高度和分数高度比例，以及控制是否绘制文字边框。
（2）【文字位置】选项组：控制文字的垂直、水平位置及距尺寸线的偏移。其中各选项含义如下。
第一节 尺寸的基本概念
上一页
下一页
返回
◎垂直：选项控制标注文字相对于尺寸的垂直位置，如图5-10所示。其中“JIS”表示标注文字的放置符合JIS（日本工业标准）。
◎水平：该选项用于控制标注文字在尺寸线方向上相对于尺寸界线的水平位置如图5-11所示。
◎从尺寸线偏移：设置尺寸线与标注文字的距离，如图5-12所示。
（3）【文字对齐】选项组：该选项组控制标注文字是保持水平还是与尺寸线平行，如图5-13所示，其中【ISO标准】是当文字在尺寸界线内时，文字与尺寸线对齐；当文字在尺寸界线外时，文字水平排列。
4. 【调整】选项卡
【新建标注样式】对话框中的【调整】选项卡如图5-14所示。利用该选项卡可控制标注文字、箭头、引线和尺寸线的位置。
第一节 尺寸的基本概念
上一页
下一页
返回
（1）【调整选项】选项组：根据尺寸界线之间的空间控制标注文字和箭头的放置，其默认设置为【文字或箭头（最佳效果）】。当两条尺寸界线之间的距离足够大时，AutoCAD总是把文字和箭头放在尺寸界线之间。否则，AutoCAD按此处的选择移动文字和箭头。其中各选项含义如下。
◎箭头：如果空间足够放下箭头，AutoCAD将箭头放在尺寸界线之间，而将文本放在尺寸界线之外。否则将两者均放在尺寸界线之外。
◎文字：如果空间足够，AutoCAD将文本放在尺寸界线之间，并将箭头放在尺寸界线之外。否则将两者均放在尺寸界线之外。移动尺寸文本时，尺寸界线自动移动。
◎文字和箭头：如果空间不足，系统将尺寸文本和箭头放在尺寸界线之外。移动尺寸文本时，尺寸界线自动移动。
◎文字始终存在尺寸界线之间：总将文字放在尺寸界线之间。
第一节 尺寸的基本概念
上一页
下一页
返回
◎若箭头不能放在尺寸界线内，则将其消除：如果不能将箭头和文字放在尺寸界线内，则隐藏箭头，如图5-15所示。
（2）【文字位置】选项组：用于设置标注文字的位置。标注文字的默认位置是位于两尺寸界线之间。当文字无法放置在默认位置时，可通过此处选择设置标注文字的放置位置。
（3）【标注特征比例】选项组：用于设置全局标注比例或图纸空间比例。其中各选项含义如下。
◎注释性：用于设置是否将标注设为注释对象。
◎使用全局比例：用于设置尺寸元素的比例因子，使之与当前图形的比例因子相符。
◎将标注缩放到布局：如果选中该单选按钮，则系统会自动根据当前模型空间视口和图纸空间之间的比例设置比例因子。当用户工作在图纸空间时，该比例因子为1。
第一节 尺寸的基本概念
上一页
下一页
返回
（4）【优化】选项组：用于设置其他调整选项。其中各选项含义如下。
◎手动放置文字：根据需要，手动放置标注文字。
◎在尺寸界线之间绘制尺寸线：无论AutoCAD是否把箭头放在测量点之外，都在测量点之间绘制尺寸线。
5.【主单位】选项卡
【新建标注样式】对话框中的【主单位】选项卡如图5-16所示。利用该选项卡可设置主标注单位的格式和精度、标注文字的前缀和后缀等。
（1）【线性标注】选项组：设置线性标注的格式和精度，其中各选项含义如下。
◎单位格式：除了角度之外，该下拉列表框可设置所有标注类型的单位格式。
第一节 尺寸的基本概念
上一页
下一页
返回
◎精度：设置标注文字中保留的小数位数。
◎分数格式：该选项只有当【单位格式】选择了【分数】后才有效。其包含的各选项效果如图5-17所示。
◎小数分隔符：设置十进制的整数部分和小数部分间的分隔符。其包含的各选项效果如图5-18所示。
◎舍入：该微调框用于设定小数点的精确位数。
◎【前缀】和【后缀】：用于设置放置标注文字前、后的文本。
（2）【测量单位比例】选项组：可设置比例因子并控制该比例因子是否仅用于布局标注。其中各选项含义如下。
◎比例因子：设置除了角度之外的所有标注测量值的比例因子。如输入2，AutoCAD把1英寸的尺寸显示成2英寸。
◎仅应用到布局标注：使上述比例因子仅布局中创建的标注起作用。
第一节 尺寸的基本概念
上一页
下一页
返回
（3）【消零】选项组：控制前导和后续零，以及英尺和英尺中的零是否输出。
◎前导：如选择该选项，系统不输出十进制尺寸的前导零。如0.4000变成.4000。
◎后续：如选择该选项，系统不输出十进制尺寸的后续零。如5.4000变成5.4。
◎0英尺/寸：当标注测量值小于1英尺/寸时，不输出英尺/寸型标注中的英尺/寸部分，如0′ 5 1/2″变成5 1/2″。
（4）【角度标注】选项组：用于设置角度标注的格式。
6.【换算单位】选项卡
【新建标注样式】对话框中的【换算单位】选项卡如图5-19所示。利用该选项卡可对换算单位进行设置。
第一节 尺寸的基本概念
上一页
下一页
返回
（1）【显示换算单位】复选框：用来控制是否显示经过换算后标注文字的值。如主单位为毫米，换算单位为英寸。
（2）【换算单位】选项组：该选项组所有的选项都用来控制经过换算后的值，其中“换算单位倍数”用来指定主单位和换算单位之间的换算因子。如主单位标注值为23.55，换算因子为0.0245879620546，则换算后的标注值为0.58。
（3）【消零】选项组功能同前面介绍的一样。
（4）【位置】选项组：用来控制换算单位的位置。
◎主值后：设置换算单位放在主单位的后面。
◎主值下：设置换算单位放在主单位的下面。
7.【公差】选项卡
【新建标注样式】对话框中的【公差】选项卡如图5-20所示。利用该选项卡可控制标注文字中公差的格式。
第一节 尺寸的基本概念
上一页
下一页
返回
（1）【公差格式】选项组：控制公差格式。该选项组各项功能如下。
◎方式：用于设置计算公差的方式。AutoCAD计算公差的方式如图5-21所示。
◎精度：用于设置小数位数。
◎上偏差：设置最大公差值或上偏差值。
◎下偏差：设置最小公差值或下偏差值。
◎高度比例：设置当前公差的文字高度比例。
◎垂直位置：控制对称公差和极限公差的对齐方式。
◎消零：功能同前面介绍的一样。
（2）【换算单位公差】选项组：设置换算公差单位的精度和消零的规则。
◎精度：设置小数位数。
第一节 尺寸的基本概念
上一页
下一页
返回
◎消零：功能同前面介绍的一样。
四、AutoCAD尺寸标注关联性
AutoCAD中的尺寸标注，根据系统变量Dimaso的设置，可以绘制为具有关联性或不具有关联性。
1. 关联性
如果要绘制具有关联性的尺寸，必须将尺寸标注系统变量Dimaso的值设置为【开】，这样组成尺寸标注的各个独立部分，将会变成一个单一的关联的尺寸标注。在这种情况下，如果要修改这个具有关联性的尺寸标注，只要选择其中的任何一个标注元素，那么这个尺寸标注的所有组成元素都将亮显，并且所有标注元素都会被修改。除了原来的可见部分外，AutoCAD还将在标注对象的测量点上绘制点对象。这样，如果对矩形的宽标注了关联性的尺寸，那么，拉伸该矩形时，标注尺寸也同时被拉伸，并且标注文字将根据拉伸长度的变化而改变。
第一节 尺寸的基本概念
上一页
下一页
返回
2. 非关联性
如果要绘制具有非关联性的尺寸，须将尺寸标注系统变量Dimaso的值设置为【关】，这样组成标注尺寸的各标注元素就是相互独立的对象。如果要修改其中的一个标注元素，那么也只有这一个元素被修改。
通过执行Explode命令，可将一个具有关联性的尺寸转换成非关联性的尺寸。一旦这个具有关联性的尺寸被分解，那么这些被分解的标注元素就不可能再重新组合成一个具有关联性的尺寸标注（如果可能，除非用Undo命令取消Explode命令）。
五、设置当前尺寸标注样式
将创建好的尺寸标注样式设置为当前尺寸标注样式后才能被使用。设置当前尺寸标注样式的命令有以下几种调用方法。
（1）打开【标注样式管理器】对话框，在左侧【样式】列表框中选择需要设为当前的标注样式，然后单击【置为当前】按钮。
第一节 尺寸的基本概念
上一页
下一页
返回
（2）在【标注样式管理器】对话框左侧的【样式】列表框中选择需要设为当前的标注样式，单击鼠标右键，在弹出的快捷菜单中选择【置为当前】命令。
（3）在【标注样式管理器】对话框左侧的【样式】列表框中直接双击需要置为当前的标注样式。
六、删除尺寸标注样式
可以将不需要的尺寸样式删除，方法是打开【标注样式管理器】对话框，在左侧的【样式】列表框中选择需要删除的标注样式，单击鼠标右键，在弹出的快捷菜单中选择【删除】命令。
七、修改尺寸标注样式
若创建的尺寸标注样式和默认的尺寸标注样式不能满足要求，可以对其进行修改。在【标注样式管理器】对话框中，选择要修改的标注样式名称，单击【修改】按钮，打开【修改标注样式】对话框，在其中即可修改标注样式。
第一节 尺寸的基本概念
上一页
返回
