建筑 CAD
目录
项目三 绘图辅助工具
3.1
AutoCAD 的坐标系统
3.2
精确绘图辅助工具
3.3
图形的显示控制
3.4
图形信息的查询
学习目标
知识目标：掌握AutoCAD的坐标系统，栅格、正交、对象捕捉等精确绘图辅助工具的使用方法，图形的显示控制，图形信息的查询。
技能目标：掌握坐标输入方法，栅格、正交、对象捕捉、自动追踪等在绘图中的具体应用；掌握显示控制的使用方法，特别是窗口缩放和全部缩放的运用； 了解查询信息等辅助工具的使用方法，并能在实际绘图中得到应用。
项目三 绘图辅助工具
3.1.1世
界
坐
标
系
与
用
户
坐
标
系
3.1 AutoCAD的坐标系统

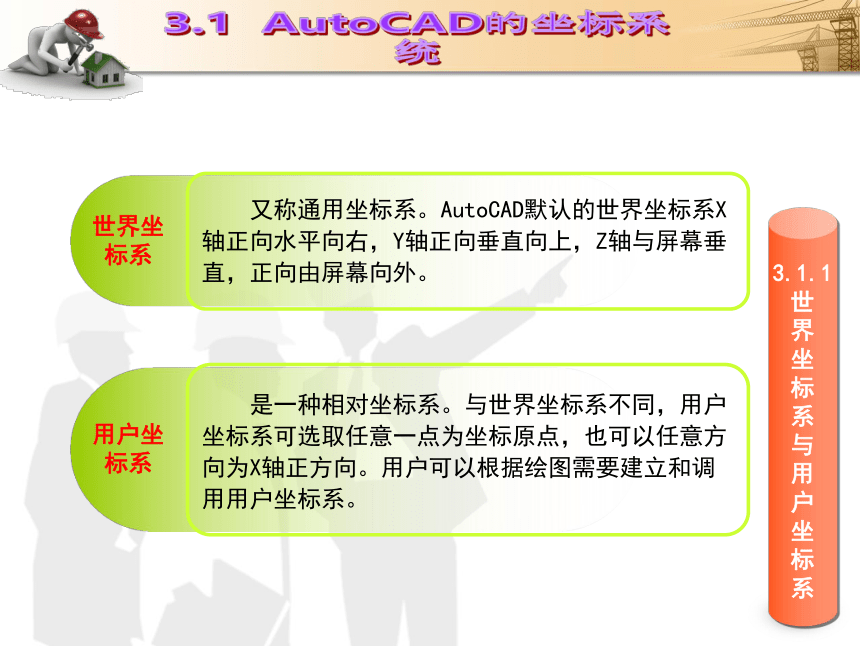

又称通用坐标系。AutoCAD默认的世界坐标系X轴正向水平向右，Y轴正向垂直向上，Z轴与屏幕垂直，正向由屏幕向外。
世界坐
标系
是一种相对坐标系。与世界坐标系不同，用户坐标系可选取任意一点为坐标原点，也可以任意方向为X轴正方向。用户可以根据绘图需要建立和调用用户坐标系。
用户坐
标系
3.1.1世
界
坐
标
系
与
用
户
坐
标
系
3.1 AutoCAD的坐标系统
AutoCAD 坐标系图标
3.1.2坐
标
的
表
示
方
法
3.1 AutoCAD的坐标系统

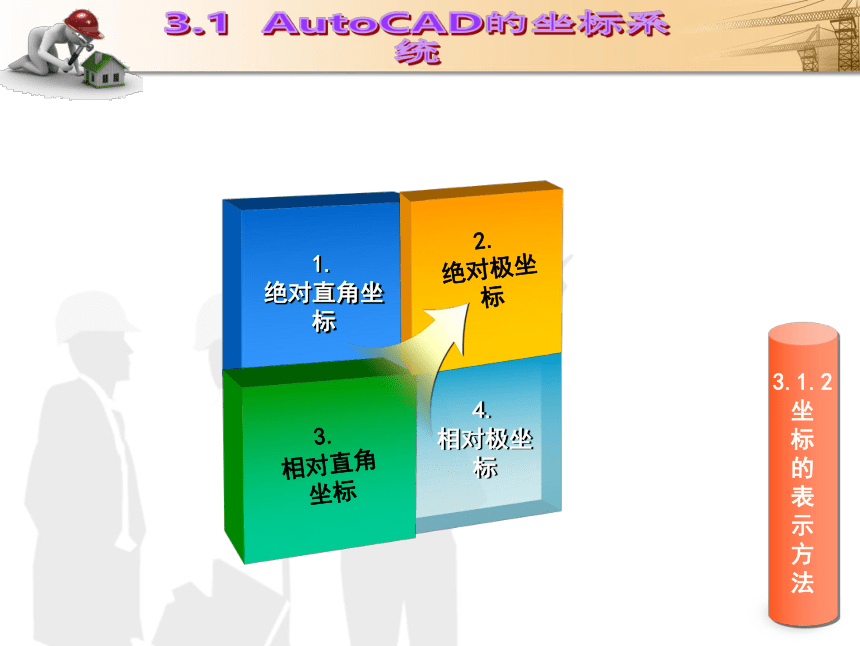

1.
绝对直角坐
标
3.
相对直角坐标
2.
绝对极坐标
4.
相对极坐标
3.1.3综
合
举
例
3.1 AutoCAD的坐标系统

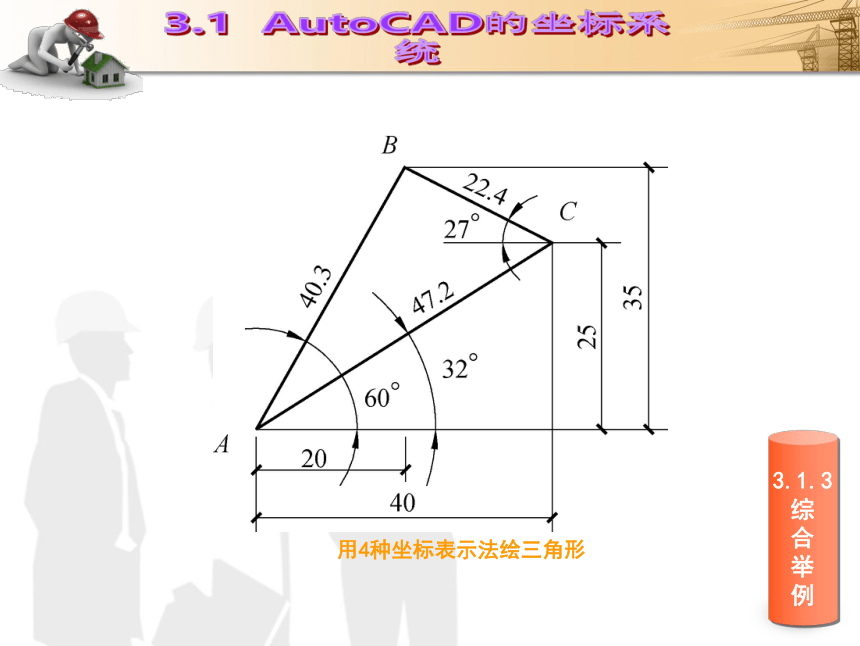

用4种坐标表示法绘三角形
3.1.3综
合
举
例
3.1 AutoCAD的坐标系统

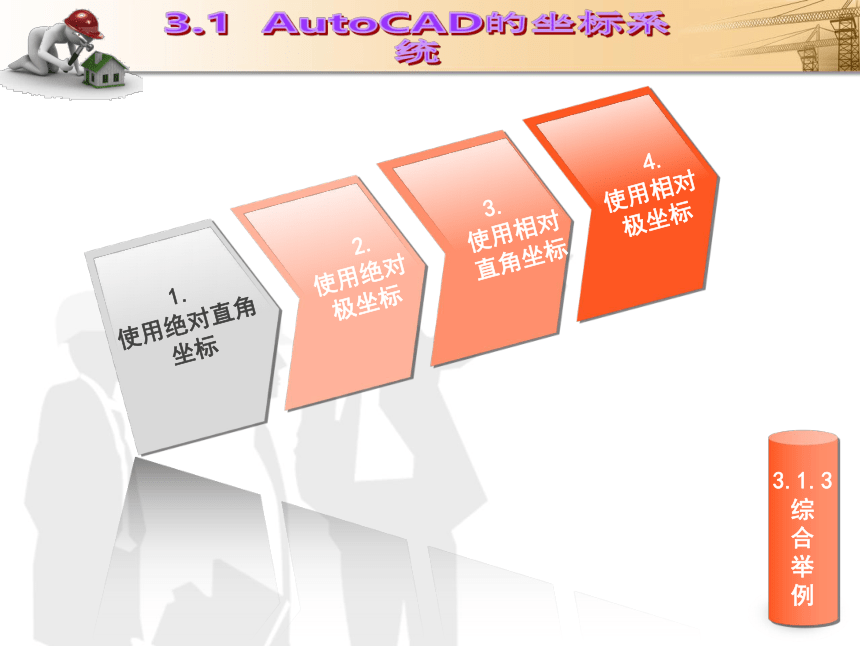

1.
使用绝对直角
坐标
　2.
使用绝对
极坐标
　3.
使用相对
直角坐标
　4.
使用相对
极坐标
3.2.1栅
格
和
捕
捉
3.2 精确绘图辅助工具

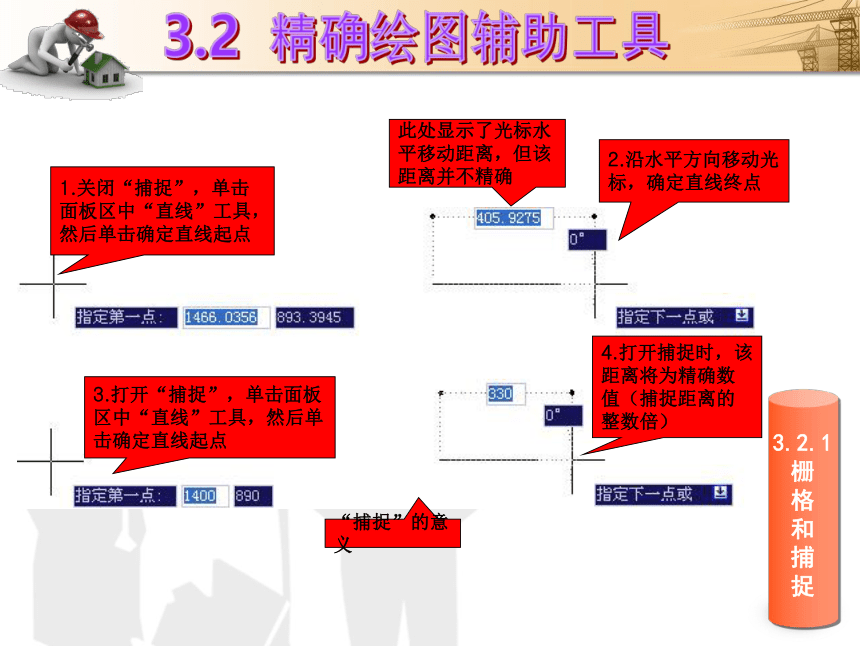

1.关闭“捕捉”，单击面板区中“直线”工具，然后单击确定直线起点
4.打开捕捉时，该距离将为精确数值（捕捉距离的整数倍）
3.打开“捕捉”，单击面板区中“直线”工具，然后单击确定直线起点
2.沿水平方向移动光标，确定直线终点
“捕捉”的意义
此处显示了光标水平移动距离，但该距离并不精确
3.2.1栅
格
和
捕
捉
3.2 精确绘图辅助工具
栅格仅用作画图时的距离参考，而不能控制光标的精确移动，因此，栅格与捕捉通常应配合使用。
3.2.1栅
格
和
捕
捉
3.2 精确绘图辅助工具

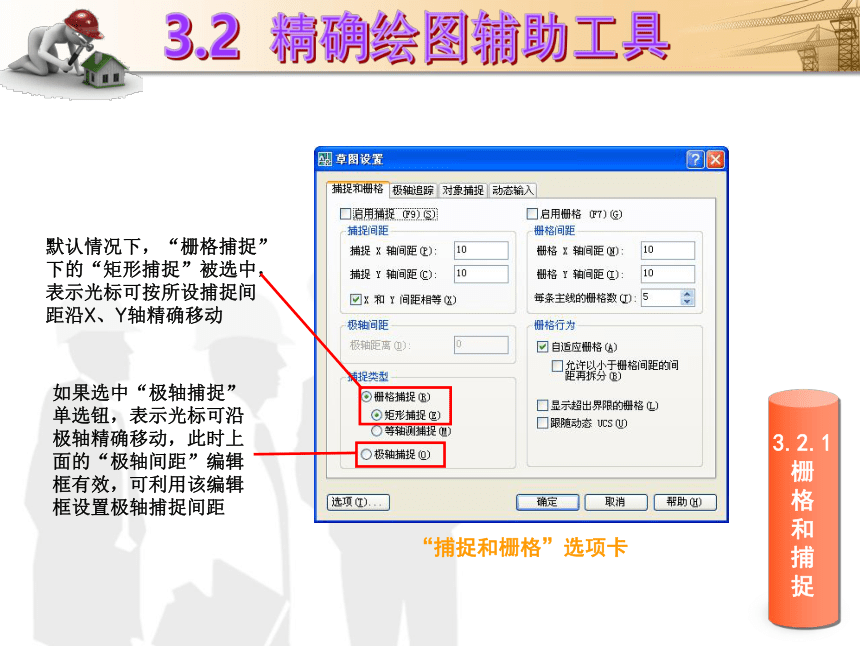

“捕捉和栅格”选项卡
默认情况下，“栅格捕捉”下的“矩形捕捉”被选中，表示光标可按所设捕捉间距沿X、Y轴精确移动
如果选中“极轴捕捉”单选钮，表示光标可沿极轴精确移动，此时上面的“极轴间距”编辑框有效，可利用该编辑框设置极轴捕捉间距
3.2.2正
交
功
能
3.2 精确绘图辅助工具
打开正交开关后，可方便地绘制水平直线和垂直直线
极轴
打开极轴追踪开关后，可方便地绘制斜线。如果光标位于极轴上，此时系统会自动显示极轴，并提示极轴距离与角度
单击状态栏上的“正交”开关按钮可快速实现正交功能启用与否的切换。按F8键也可打开或关闭正交模式。
启用“正交”模式后，当光标在线段的终点方向时，只需输入线段的长度即可精确绘图。
3.2.3对
象
捕
捉
3.2 精确绘图辅助工具
“对象捕捉”工具栏
设置自动捕捉方式
3.2 精确绘图辅助工具
一般选择常用的捕捉模式，但不能设置过多的捕捉项，否则在使用时会相互干扰。尤其是“最近点”捕捉模式，应慎重选取，以免影响图形的精度。
课外提示：
看清楚！
3.2.4自
动
追
踪
3.2 精确绘图辅助工具
1.极轴追踪
3.2 精确绘图辅助工具
“正交”模式和“极轴追踪”不能同时打开，打开“极轴追踪”，将自动关闭“正交”模式。同样，“极轴捕捉”和“栅格捕捉”也不能同时被打开，打开“极轴捕捉”，将自动关闭“栅格捕捉”。“极轴追踪”往往与“自动捕捉”配合使用。
课外提示：
理解牢记！
3.2.4自
动
追
踪
3.2 精确绘图辅助工具
2.对象捕捉追踪
捕捉追踪的对象
对象捕捉追踪例 1
对象捕捉追踪例 2
3.2.5使
用
动
态
输
入
3.2 精确绘图辅助工具
1. 启用指针输入?
2.启用标注
输入?
3.显示动态
提示?
3.2.5使
用
动
态
输
入
3.2 精确绘图辅助工具
“动态输入”选项卡
3.3.1视
图
缩
放
3.3 图形的显示控制
所谓视图，就是按一定比例、观察位置和角度显示图形。视图缩放功能可以改变图形实体在视窗中显示的大小，从而方便地观察当前视窗中尺寸比例不合适的图形，或准确地进行实体的绘制、目标的捕捉等。
3.3.2平
移
3.3 图形的显示控制
“平移”命令用于移动视图，而不对视图进行缩放。可以使用以下方法中的任何一种方法来激活此项功 能。
3.3.3鸟
瞰
视
图
3.3 图形的显示控制
鸟瞰视图是一种可视化平移和缩放视图的方法。利用该方法既可以缩放视图，也可以平移视图，可以在另外一个独立的窗口中显示整个图形视图以便快速移动到目的区域。再绘图时，如果鸟瞰视图保持打开状态，则可以直接进行缩放和平移，而无需选择菜单命令或输入命令。
3.3.3鸟
瞰
视
图
3.3 图形的显示控制
鸟瞰图例
3.3.4重
画
和
重
生
成
3.3 图形的显示控制
1.重画图形
（1） 输入命令REDRAW，并按Enter键。
（2） 选择“视图”→“重画”命令。
3.3.4重
画
和
重
生
成
3.3 图形的显示控制
2.重生成图形
重生成与重画在本质上是不同的。使用“重生成”命令可以重生成屏幕，此时系统从磁盘中调用当前图形的数据。“重生成”命令比“重画”命令执行速度慢，更新屏幕花费时间长。在AutoCAD中，某些操作只有在使用“重生成”命令后才生效，如改变点的格式。
3.3.5显
示
控
制
参
数
3.3 图形的显示控制
Eye-Catching Visual
1.多线、多段线、实体填充
2.线宽
3.文字快速显示
3.4.1时
间
查
询
3.4 图形信息的查询
使用时间查询命令可以提示系统当前时间、某图形的编辑时间、某图形最后一次修改的时间等信息。
3.4.2距
离
查
询
3.4 图形信息的查询
通过距离查询命令可直接查询屏幕上两点之间的距离、与X-Y平面的夹角、在X-Y平面中的倾角以及X、Y、Z方向上的增量。
3.4.3坐
标
查
询
3.4 图形信息的查询
窗口中某一点的坐标可以通过坐标查询命令进行查询。
3.4.4面
积
查
询
3.4 图形信息的查询
通过面积查询命令可查询测量对象及所定义区域的面积和周长。
3.4.5质
量
特
性
查
询
3.4 图形信息的查询
通过质量特性查询命令可查询某实体或面域的质量特性。
