建筑 CAD
目录
项目九 建筑施工图的绘制
9.1
制图的基本知识
9.2
样板图的制作与调用
9.3
建筑平面图的绘制
9.4
建筑立面图的绘制
9.5
建筑剖面图的绘制
9.6
建筑详图的绘制
学习目标
知识目标：了解建筑施工图的一般绘图过程（设置绘图环境或直接调用已设置好的模板、绘制轴线、墙体、门窗、和其他细部结构、尺寸与文字标注、标高等）。
技能目标：掌握绘图模板的制作方法；掌握绘制建筑平面图、建筑立面图、建筑剖面图的常规步骤；能熟练应用AutoCAD绘制平台，解决实际工程绘图问题。
项目九 建筑施工图的绘制
9.1.1图
纸
幅
面
和
格
式
9.1 制图的基本知识
1.基本幅面

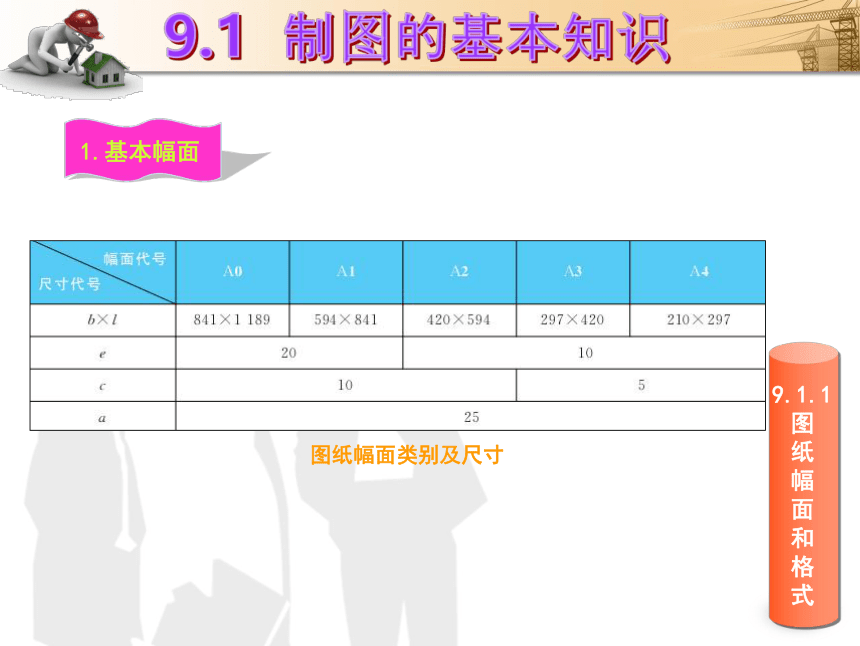

图纸幅面类别及尺寸
9.1.1图
纸
幅
面
和
格
式
9.1 制图的基本知识

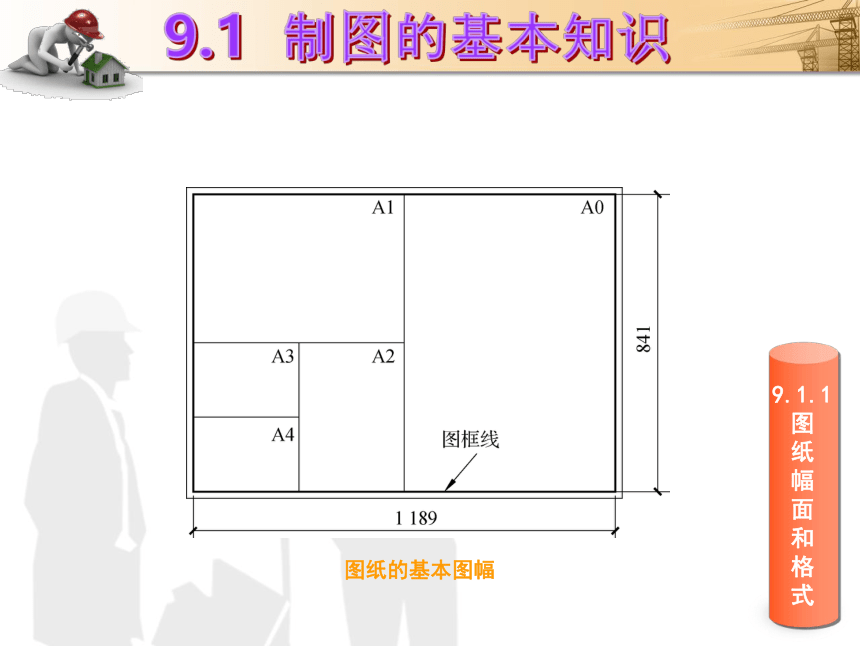

图纸的基本图幅
9.1.1图
纸
幅
面
和
格
式
9.1 制图的基本知识
2.图框格式

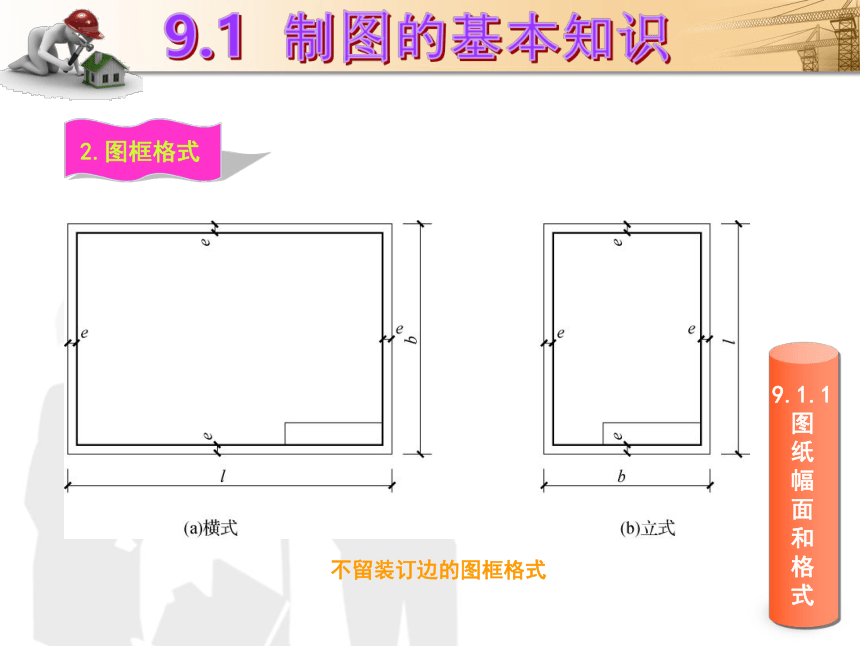

不留装订边的图框格式
9.1.1图
纸
幅
面
和
格
式
9.1 制图的基本知识

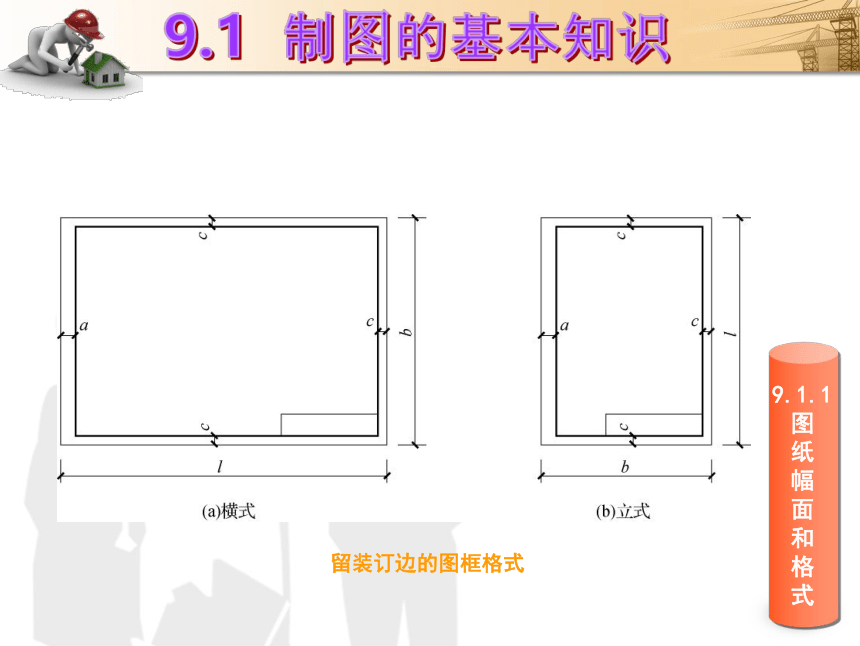

留装订边的图框格式
9.1.1图
纸
幅
面
和
格
式
9.1 制图的基本知识
3.标题栏
标题栏的格式和尺寸
9.1.2比
例
9.1 制图的基本知识

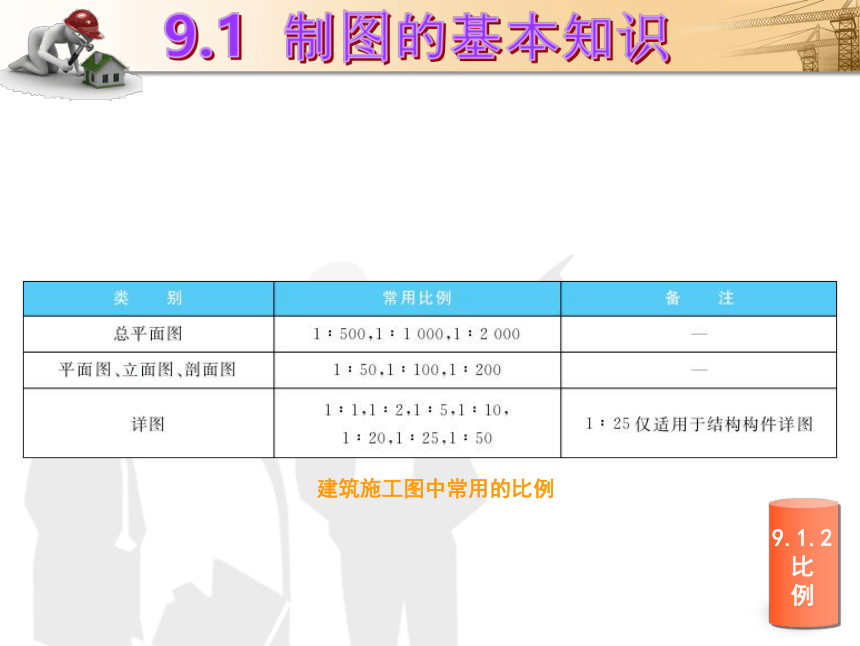

建筑施工图中常用的比例
9.1.3图
线
9.1 制图的基本知识

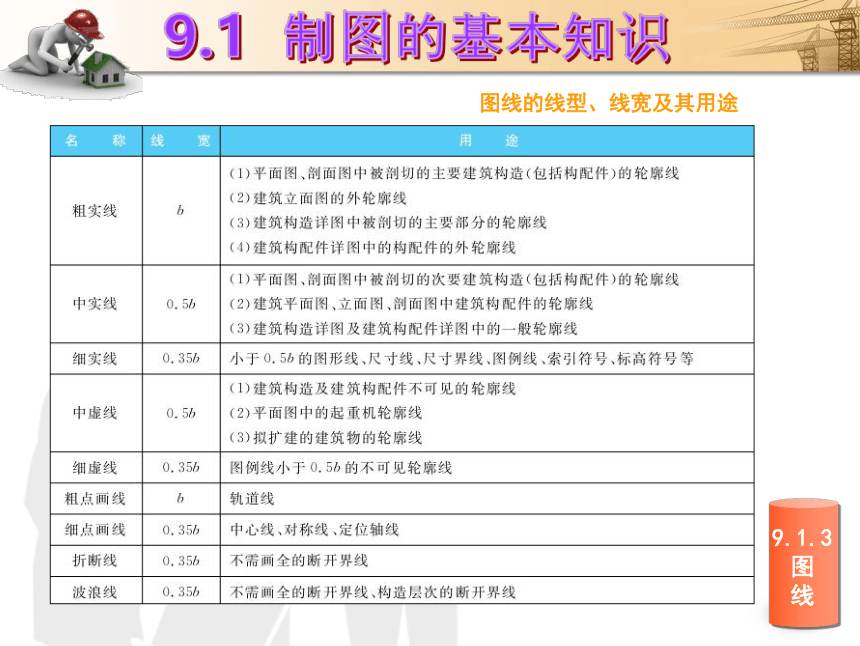

图线的线型、线宽及其用途
9.1.4字
体
9.1 制图的基本知识
长仿宋体字字例
9.2.1
制
作
样
板
图
9.2 样板图的制作与调用
2.设置绘图单位和精度
4.关于创建图层，设置线型、颜色和线宽
1.创建一个新文件
3.关于图形区域大小的设置
6.关于尺寸标注样式
8.保存样板图
5.关于定义文字样式
7.关于绘制图框标题栏、对中符号
9.2.2
使
用
样
板
图
文
件
创
建
新
图
9.2 样板图的制作与调用
选择“文件”→“新建”命令后，弹出“选择样板”对话框，在文件列表中选择已定义的样板文件（如：A2.dwt）。若样板文件在其他目录下，可打开“搜索”下拉列表框，选择相应的文件夹的样板文件，然后单击“打开”按钮即可创建一个新图形文件。此时，样板 图中所有的设置都将应用于新的图形文件中。
9.3.1
建
筑
平
面
图
的
内
容
及
绘
制
要
求
9.3 建筑平面图的绘制
1.建筑平面图的内容
（1）
墙、柱，内外门窗位置及编号，房间的名称或编号，轴线编号。
（2）
标注出室内外的有关尺寸及室内楼、地面的标高（底层地面为±0.000）。
（3）
楼梯的位置及楼梯的上下行方向。
（4）
阳台、雨篷、踏步、雨水管、散水、排水沟、花池等的位置及尺寸。
9.3.1
建
筑
平
面
图
的
内
容
及
绘
制
要
求
9.3 建筑平面图的绘制
（5）
卫生器具、水池、工作台、橱、柜、隔断及重要设备的位置。
（6）
地下室、地坑、地沟、各种平台、楼阁（板）、墙上留洞、高窗等的位置、尺寸与标高。如果是隐蔽的或者在剖切面以上部位的内容，应以虚线表示。
（7）
剖面图的剖切符号及编号（一般只标注在底层平面图上）。
（8）
标注有关部位上节点详图的索引符号。
9.3.1
建
筑
平
面
图
的
内
容
及
绘
制
要
求
9.3 建筑平面图的绘制
（9）
在底层平面图附近绘制指北针，一般取“上北下南”。
（10）
屋面平面图一般包括女儿墙、檐沟、屋面坡度、分水线与落水口、楼梯间、天窗、上人孔及其他构筑物、索引符号等。
9.3.1
建
筑
平
面
图
的
内
容
及
绘
制
要
求
9.3 建筑平面图的绘制
2. 建筑平面图的绘制要求
（1）
平面图中使用的线型一般有3种：粗实线、中粗实线和细实线。墙体、柱子等断面轮廓线、剖切符号以及图名底线用粗实线绘制，门扇的开启线用中粗实线绘制，其余部分均用细实线绘制。若有在剖切位置以上的构件，可以用细虚线或中粗虚线绘制。
9.3.1
建
筑
平
面
图
的
内
容
及
绘
制
要
求
9.3 建筑平面图的绘制
（2）
绘制底层平面图时，图样周围要标注三道尺寸：第一道是反映建筑物总长或总宽的总体尺寸；第二道是反映轴线间距的尺寸；第三道是反映门窗洞口的大小和位置的细部尺寸。其他细部尺寸可以直接标注在图样内部或就近标注。反映剖面图剖切位置的剖切符号必须画在底层平面图上。
（3）
绘制中间或标准层平面图时，除了没有指北针和剖切符号，其余的绘制内容与底层平面图类似。这类平面图只标注两道尺寸，轴间尺寸和总体尺寸。与底层平面图相同的细部尺寸可以不标注。
9.3.1
建
筑
平
面
图
的
内
容
及
绘
制
要
求
9.3 建筑平面图的绘制
（4）
屋顶平面是反映屋顶组织排水状况的平面图，对于一些简单的房屋来说，可以省略不画。
（5）
在同一张图纸上绘制多于一层的平面图时，各层平面图宜按层数由低向高的顺序从左至右或从下往上布置。
（6）
除顶棚平面图外，各种平面图应按正投影法绘制。顶棚平面图宜用镜像投影法绘制。
9.3.1
建
筑
平
面
图
的
内
容
及
绘
制
要
求
9.3 建筑平面图的绘制
（7）
建筑物平面图应注写房间的名称或编号。编号注写在用细实线绘制、直径为6mm的圆圈内，并在同一张图纸上列出房间名称。
（8）
　　对于平面较大的建筑物，可分区绘制平面图，但每张平面图均应绘制组合示意图。
各区应分别用大写的拉丁字母编号。在组合示意图中要提示的分区，应采用阴影线或填充的方式表示。
9.3.1
建
筑
平
面
图
的
内
容
及
绘
制
要
求
9.3 建筑平面图的绘制
（9）
为了表示室内立面在平面图上的位置，应在平面图中用内视符号注明视点位置、方向及立面编号。符号中的圆圈应用细实线绘制，根据图面比例，圆圈的直径可选择8～12 mm。立面编号宜用拉丁字母或阿拉伯数字。
9.3.2
设
置
绘
图
环
境
9.3 建筑平面图的绘制
设置绘图环境
9.3 建筑平面图的绘制
小提示：
这里对图形单位、 图形界限、图层等已经 进行了设置，在绘图过程 中，如果设置不符合要求，可以对它们进行重新设置，
以避免因设置不
合理影响绘图。
9.3.3
绘
制
平
面
图
的
轴
线
9.3 建筑平面图的绘制
绘制轴线
9.3.4
绘
制
墙
体
9.3 建筑平面图的绘制
（2）
（1）
（3）
设置墙体的多线样式。
锁定“轴线”图层，选择“墙体”图层为当前层。
绘制及编辑墙体。
9.3.4
绘
制
墙
体
9.3 建筑平面图的绘制
使用“多线”命令绘制墙体
使用“多线”命令绘制墙体
利用“多线编辑工具”对话框编辑墙体
9.3.5开
门、窗
洞
口
及
绘
制
门、窗
图
形
9.3 建筑平面图的绘制
1.开门、窗洞口
9.3.5开
门、窗
洞
口
及
绘
制
门、窗
图
形
9.3 建筑平面图的绘制
2.绘制和插入门、窗图形
9.3.6绘
制
其
他
部
分
9.3 建筑平面图的绘制
绘制卫生间器具
9.3.7标
注
文
本
9.3 建筑平面图的绘制
标注文字
9.3.8标
注
尺
寸
9.3 建筑平面图的绘制
标注尺寸
9.3.9绘
制
轴
线
编
号
9.3 建筑平面图的绘制
绘制轴线编号
9.3.10绘
制
剖
切
符
号
和
图
名
等
9.3 建筑平面图的绘制
绘制剖切符号、指北针、索引符号、图名等
9.4.1建
筑
立
面
图
的
内
容
及
要
求
9.4 建筑立面图的绘制
（1）建筑立面图应包括投影方向可见的建筑外轮廓线和墙面线脚、构配件、墙面做法及必要的尺寸和标高等。
（2）室内立面图应包括投影方向可见的室内轮廓线和装修构造、门窗、构配件、墙面做法、固定家具、灯具、必要的尺寸和标高及需要表达的非固定家具、灯具、装饰物件等（室内立面图的顶棚轮廓线，可根据具体情况只表达吊平顶或同时表达吊平顶及结构顶棚）。
9.4.1建
筑
立
面
图
的
内
容
及
要
求
9.4 建筑立面图的绘制
（3）一般情况下，建筑物的每一面都应该绘制立面图，但有时侧立面图比较简单或者与其他立面图相同，则可以略去不画。
（4）较简单的对称式建筑物或对称的构配件等，在不影响构造处理和施工的情况下，立面图可绘制一半，并在对称轴线处画对称符号。
（5）在建筑物立面图上，外墙表面分格线应表示清楚，应用文字说明各部位所用面材及色彩。
9.4.1建
筑
立
面
图
的
内
容
及
要
求
9.4 建筑立面图的绘制
（3）有定位轴线的建筑物，宜根据两端定位轴线号编注立面图名称，如：①～⑩立面图、A～F立面图。无定位轴线的建筑物可按平面图各面的朝向确定名称。
（4）建筑物室内立面图的名称，应根据平面图中内视符号的编号或字母确定，如：①立面图、A立面图。
9.4.2建
筑
立
面
图
的
绘
制
步
骤
9.4 建筑立面图的绘制
　　（1）确定轴线、室外地坪线。
　　（2）绘制外墙轮廓、门窗洞口和墙分格线。
　　（4）标注标高、尺寸和图名。
（3）确定门窗位置、填充图例。
9.5.1建
筑
剖
面
图
的
内
容
9.5 建筑剖面图的绘制
1
2
3
4
5
外墙（或柱）的定位轴线。
建筑物室内地层地面、地坑、地沟、各层楼面、顶棚、屋顶、门窗、楼梯、阳台、雨篷、墙裙、踢脚板、室外地面、散水、排水沟等。
各部位完成面的标高和高度方向的尺寸。
楼面、地面各层的构造做法。
需要画详图之处的索引符号。
9.5.2建
筑
剖
面
图
的
绘
制
9.5 建筑剖面图的绘制
（2）绘制门窗线和墙线。
（5）填充图例。
（6）标注标高和尺寸
（1）绘制轴线、室内地坪线和室外地坪线。
（3）绘制楼板、梁等。
（4）绘制门窗剖面线。
9.6.1建
筑
详
图
的
内
容
9.6 建筑详图的绘制
2.
楼梯详图
1.
节点大样图
9.6.2建
筑
详
图
的
绘
制
步
骤
9.6 建筑详图的绘制
1.节点大样图
注写说明文字、详 图符号、比例。
（5）
（4）
（3）
（2）
（1）
标注尺寸、标高。
用粗线绘制断面轮廓线，填充材料图例。
用细线绘制大样的轮廓线和一些细部的线条。
确定绘制比例，定出该节点与轴线的定位关系。
步骤
9.6.2建
筑
详
图
的
绘
制
步
骤
9.6 建筑详图的绘制
2.楼梯详图
1）
楼梯平面图的绘制步骤
　2）
楼梯剖面图的绘制步骤
3）
踏步和栏杆详图的绘制步骤
9.6.3绘
制
建
筑
详
图
举
例
9.6 建筑详图的绘制
讲解楼梯详图的绘制过程
