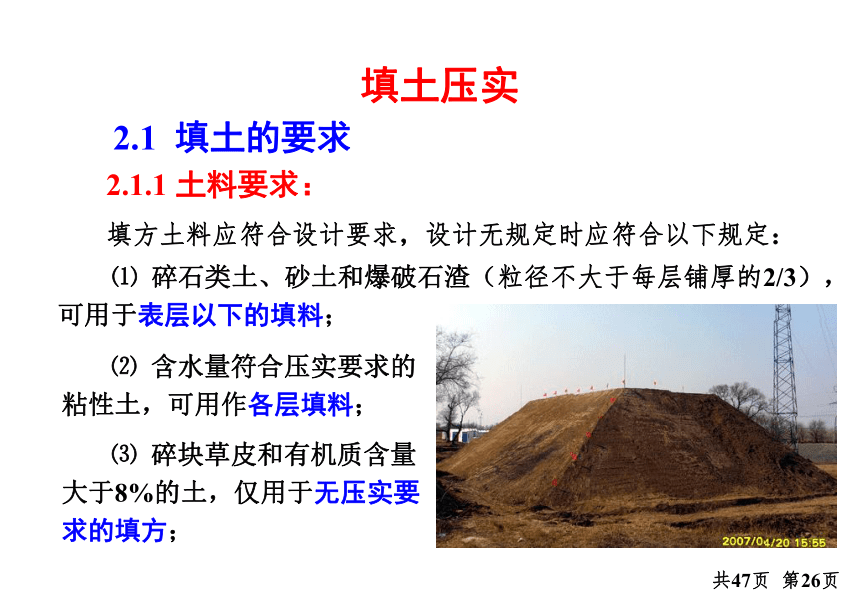

填土压实
2.1.1 土料要求：
填方土料应符合设计要求，设计无规定时应符合以下规定：
⑴ 碎石类土、砂土和爆破石渣（粒径不大于每层铺厚的2/3），可用于表层以下的填料；
2.1 填土的要求
⑶ 碎块草皮和有机质含量大于8%的土，仅用于无压实要求的填方；
⑵ 含水量符合压实要求的粘性土，可用作各层填料；
共47页 第26页

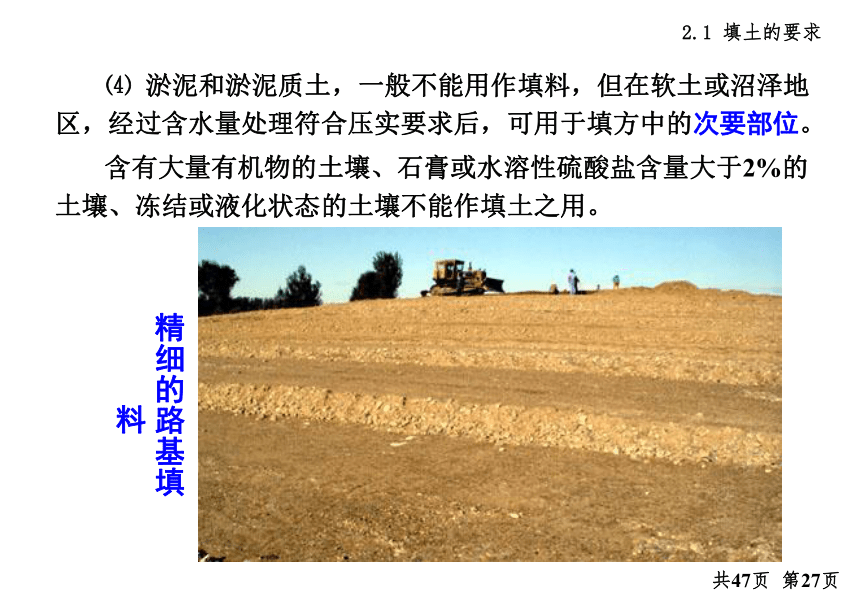

⑷ 淤泥和淤泥质土，一般不能用作填料，但在软土或沼泽地区，经过含水量处理符合压实要求后，可用于填方中的次要部位。
含有大量有机物的土壤、石膏或水溶性硫酸盐含量大于2%的土壤、冻结或液化状态的土壤不能作填土之用。
精细的路基填料
2.1 填土的要求
共47页 第27页

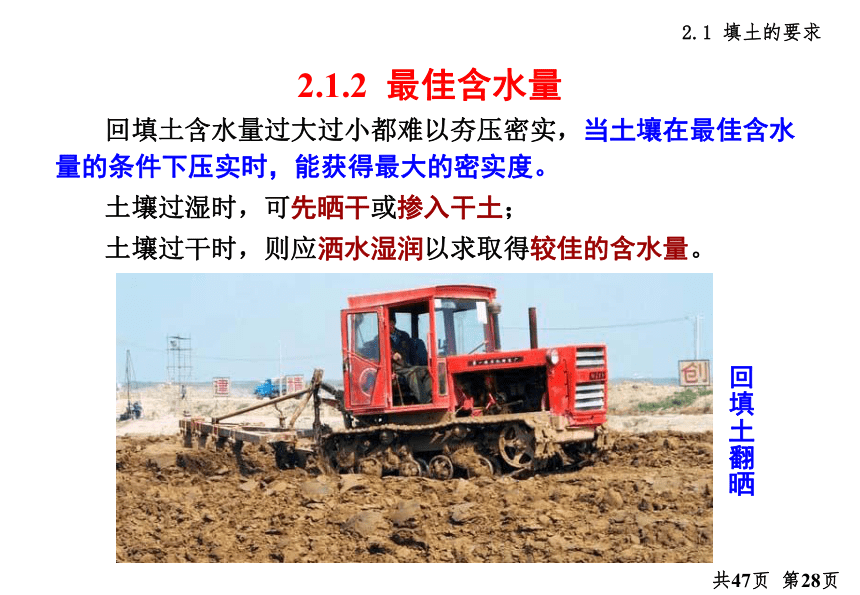

2.1.2 最佳含水量
回填土含水量过大过小都难以夯压密实，当土壤在最佳含水量的条件下压实时，能获得最大的密实度。
土壤过湿时，可先晒干或掺入干土；
土壤过干时，则应洒水湿润以求取得较佳的含水量。
回填土翻晒
2.1 填土的要求
共47页 第28页

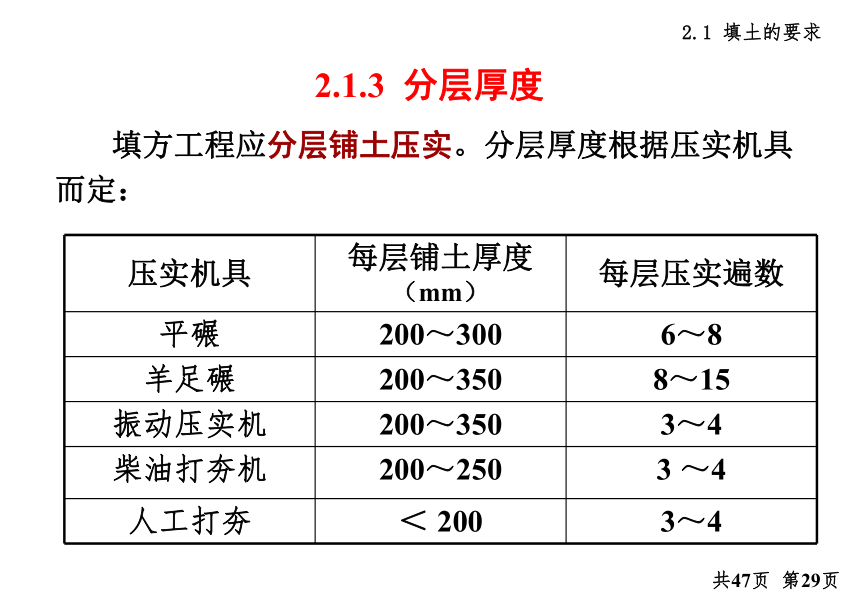

2.1.3 分层厚度
填方工程应分层铺土压实。分层厚度根据压实机具而定：
压实机具 每层铺土厚度（mm） 每层压实遍数
平碾 200～300 6～8
羊足碾 200～350 8～15
振动压实机 200～350 3～4
柴油打夯机 200～250 3 ～4
人工打夯 ＜ 200 3～4
2.1 填土的要求
共47页 第29页

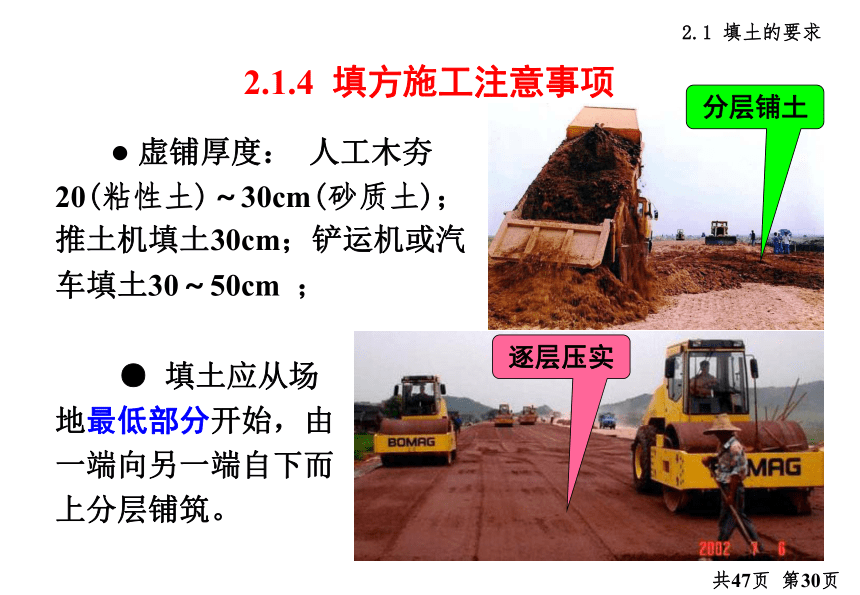

2.1.4 填方施工注意事项
● 填土应从场地最低部分开始，由一端向另一端自下而上分层铺筑。
● 虚铺厚度： 人工木夯20(粘性土)～30cm(砂质土)；推土机填土30cm；铲运机或汽车填土30～50cm ；
2.1 填土的要求
分层铺土
逐层压实
共47页 第30页

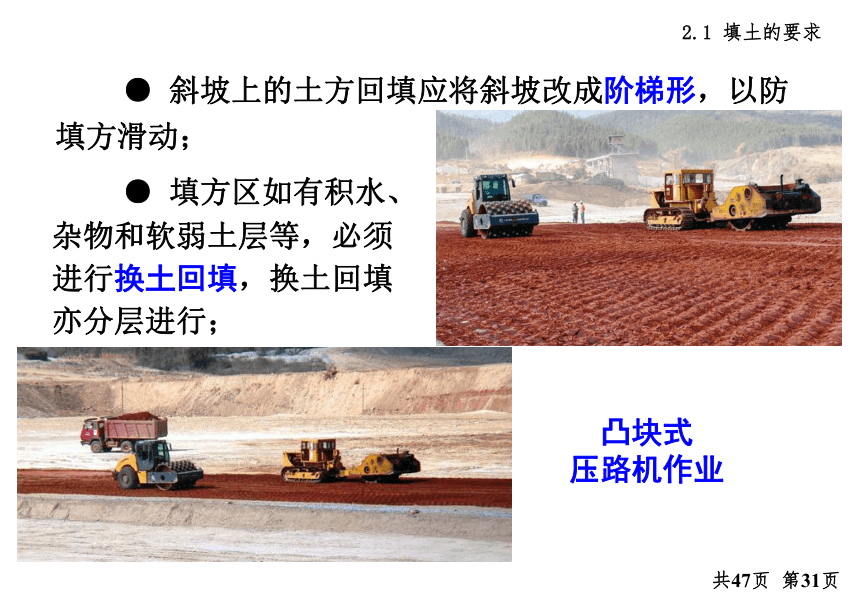

● 斜坡上的土方回填应将斜坡改成阶梯形，以防填方滑动；
凸块式
压路机作业
2.1 填土的要求
● 填方区如有积水、杂物和软弱土层等，必须进行换土回填，换土回填亦分层进行；
共47页 第31页

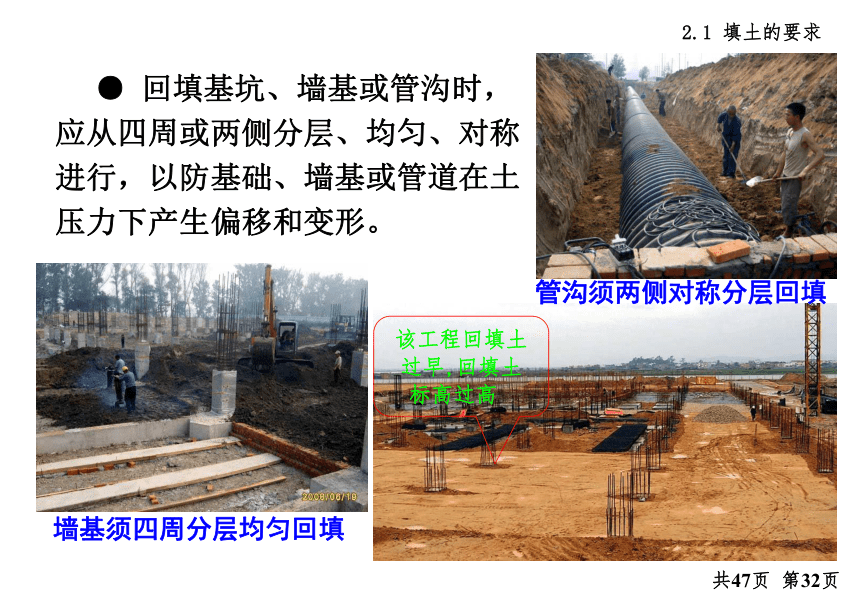

　 ● 回填基坑、墙基或管沟时，应从四周或两侧分层、均匀、对称进行，以防基础、墙基或管道在土压力下产生偏移和变形。
2.1 填土的要求
共47页 第32页
管沟须两侧对称分层回填
墙基须四周分层均匀回填
该工程回填土
过早,回填土
标高过高

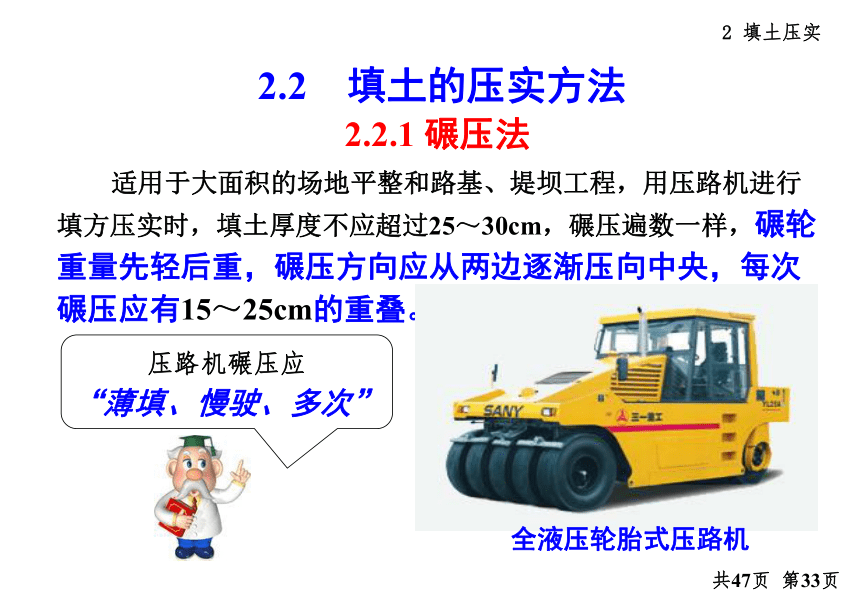

2.2 填土的压实方法
2.2.1 碾压法
适用于大面积的场地平整和路基、堤坝工程，用压路机进行填方压实时，填土厚度不应超过25～30cm，碾压遍数一样，碾轮重量先轻后重，碾压方向应从两边逐渐压向中央，每次碾压应有15～25cm的重叠。
全液压轮胎式压路机
压路机碾压应
“薄填、慢驶、多次”
2 填土压实
共47页 第33页

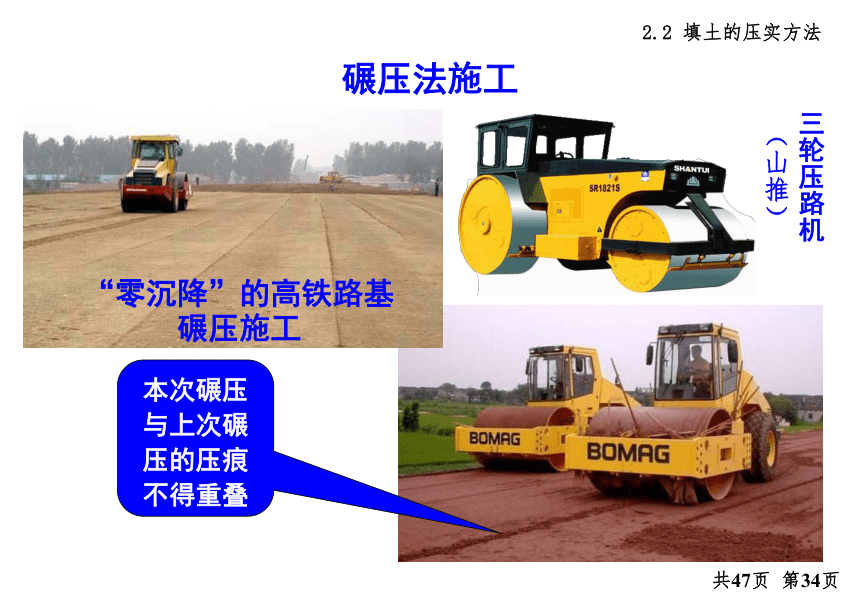

碾压法施工
本次碾压
与上次碾
压的压痕
不得重叠
2.2 填土的压实方法
“零沉降”的高铁路基
碾压施工
三轮压路机
（山推）
共47页 第34页
俗称“打夯”，是利用夯锤自由下落的冲击力来夯实土壤，中国传统的“打夯”方法有木夯、石夯、飞硪等。
2.2 填土的压实方法
石 夯 飞 硪
共47页 第35页
2.2.2 夯实法
四川省委书记杜青林
与修水塘的村民打石夯
打飞硪已成为民俗表演节目
常用的蛙式打夯机、振动打夯机、内燃打夯机适用于粘性较低的土，常用于基坑(槽)、管沟部
位小面积的回填土的夯实，也可配
合压路机对边缘或边角碾压不到之
处进行夯实。填土厚度不大于25cm，
一夯压半夯、依次夯打。
2.2 填土的压实方法
蛙式打夯机 蛙式打夯机夯实基底持力层
共47页 第36页
适用于压实沟槽内的土壤、柱子周围和在狭小空间内施工。又称“跳锤”。
2.2 填土的压实方法
冲击夯 HCD75冲击夯
共47页 第37页
2.2 填土的压实方法
振动平板夯（徐工SR100）
整机重100kg.激振力18kN
内燃式振动平板夯
可压实松散的、粒状的土壤、沙砾及沥青路面，具有体积小，重量轻，能自行前进，机动灵活性强等特点，适于建筑物临近的狭窄地带及管线沟槽等复杂地形的压实作业。
无线电遥控双向振动平板夯
（戴纳派克 LH800）
整机重820kg.激振力95kN
双向振动平板夯
（戴纳派克 LH700）
整机重780kg.
激振力95kN
共47页 第38页
冲击压路机（厦工三明XG63213C）
冲击能量32KJ.压实宽度3m
冲击轮为
三边弧型
结构
破碎压实机的强大冲击力可把硬质路面破碎为网块状，并把块状片直接压入、加强路基。主要用于硬质路面的维修、改造施工
破碎压实机（厦工三明XG63214C）
冲击能量32KJ.破碎宽度1.3m
破碎轮为
四边弧型
结构
冲击式压路机主要用于高标准、高填方的压实。
共47页 第39页
2.2 填土的压实方法
2.2.3 强夯法
是利用起重机械和重锤进行软土地基处理的施工方法，可夯实较厚的土层。
强夯法的内容在第二章“地基处理与桩基工程”的课程中介绍.
2.2 填土的压实方法
共47页 第40页
2.2.4 振动法
适用于非粘性土壤的振动夯实。主要施工机械是振动压路机、平板振动器。双钢轮驱动振动压路机压实效果好、影响深度大、生产效率高，适用于各类土壤的压实，是大型土石方压实的首选设备。
双钢轮振动压路机 单钢轮振动压路机
2.2 填土的压实方法
共47页 第41页
拖式振动碾（华山） 拖式振动碾（徐工YZT16）
整机重量16t. 激振力373kN
手扶式振动碾（徐工XD08）
整机重量仅830kg. 激振力15.7kN。
是一种轻型振动压实机械。适用于基
坑边角、井盖周围、管道回填和人行
道、路肩、小规模铺装工程，是大型
压实机械的辅助平整压实施工机械。
2.2 填土的压实方法
共47页 第42页
悍马25t单钢轮压路机 宝马BW双钢轮压路机
2.2 填土的压实方法
凸块振动碾
共47页 第43页
2.2 填土的压实方法
共47页 第44页
2.3 填土密实度的检验
填土压实后应达到一定的密实度及含水量要求。检验指标为压实系数（压实度）λC，即：
ρd—— 一般用“环刀法”或灌砂或灌水法测定；
ρmax—— 一般由击实试验确定。
2 填土压实
检验的干密度应有90%以上符合设计要求，其余10%的最低值与设计值之差不得大于0.08t/m3，且不得集中。
共47页 第45页
核子密度仪
检测填土压实质量
2.3 填土压实的检验
路基填方压实度检测
路基填方压实度检测
静态变形模量测试仪
检测填土压实质量
共47页 第46页
LFG-K动态变形模量测试仪（德国）
又称“手持落锤弯沉试验仪”。是通过轻型落锤试验仪来进行动态荷载试验，主要应用在建筑地基、道路修筑时进行承载力测试；土层和非粘性底层的压实质量控制；以及土的改良试验。
2.3 填土压实的检验
共47页 第47页
土方工程
机械化施工
基坑工程
场地平整
填筑压实
机械性能
工艺特点
提高效率
机械配置
填料选择
影响因素
压实方法
质量检验
H0 确定
H0 调整
土方计算
土方调配
开挖方法
土壁支护
施工降水
流砂防治
教学复习总结
思 考 题
1、常用的土方施工机械有哪些？试述其工作特点及适用范围。
2、如何提高推土机、铲运机和挖掘机的生产效率？
3、如何组织土方工程的综合机械化施工？
4、试解释土的最佳含水量和最大干密度，它们与填土压实的质量有何关系？
5、影响填土压实的主要因素有哪些？如何检查填土压实的质量？
