模块1 地基与基础工程施工
土方工程施工
地基加固处理的方法
浅基础施工
桩基础施工
01
02
03
04

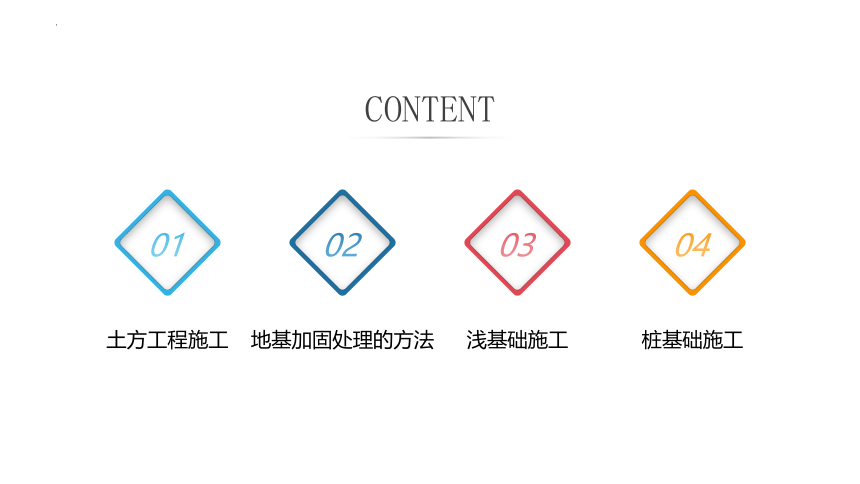

CONTENT

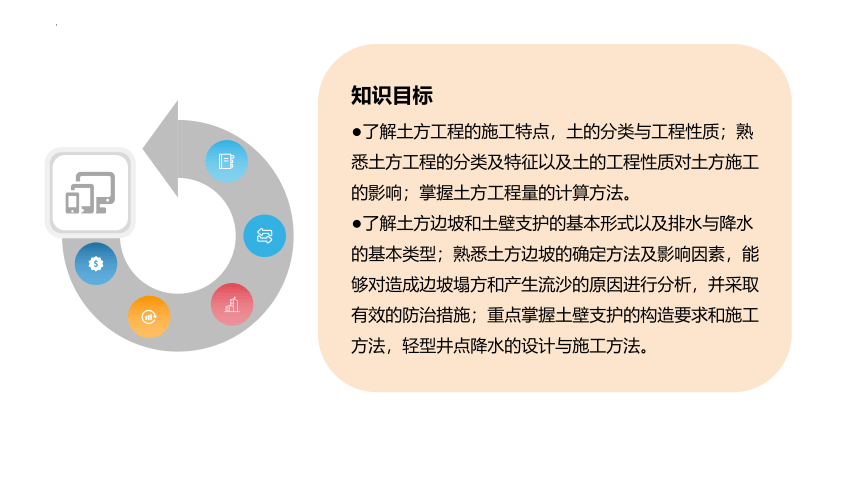

知识目标
●了解土方工程的施工特点，土的分类与工程性质；熟悉土方工程的分类及特征以及土的工程性质对土方施工的影响；掌握土方工程量的计算方法。
●了解土方边坡和土壁支护的基本形式以及排水与降水的基本类型；熟悉土方边坡的确定方法及影响因素，能够对造成边坡塌方和产生流沙的原因进行分析，并采取有效的防治措施；重点掌握土壁支护的构造要求和施工方法，轻型井点降水的设计与施工方法。

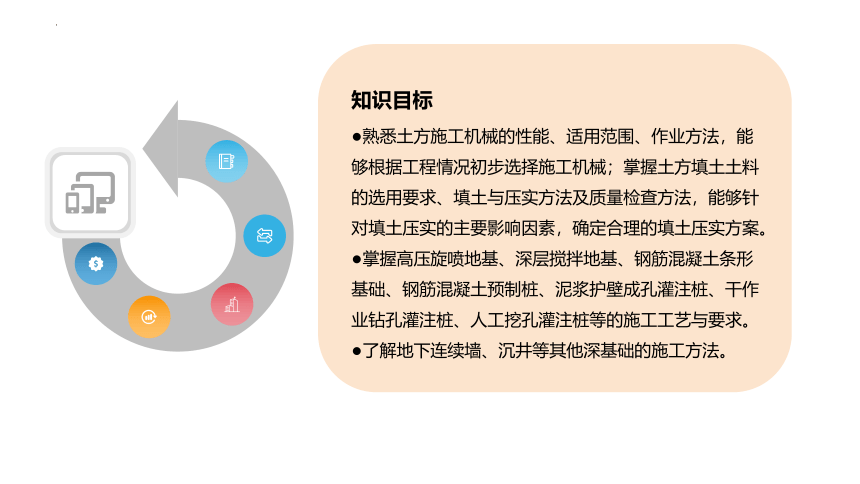

知识目标
●熟悉土方施工机械的性能、适用范围、作业方法，能够根据工程情况初步选择施工机械；掌握土方填土土料的选用要求、填土与压实方法及质量检查方法，能够针对填土压实的主要影响因素，确定合理的填土压实方案。
●掌握高压旋喷地基、深层搅拌地基、钢筋混凝土条形基础、钢筋混凝土预制桩、泥浆护壁成孔灌注桩、干作业钻孔灌注桩、人工挖孔灌注桩等的施工工艺与要求。
●了解地下连续墙、沉井等其他深基础的施工方法。
PART 04
桩基础施工
1.4.2 灌注桩施工

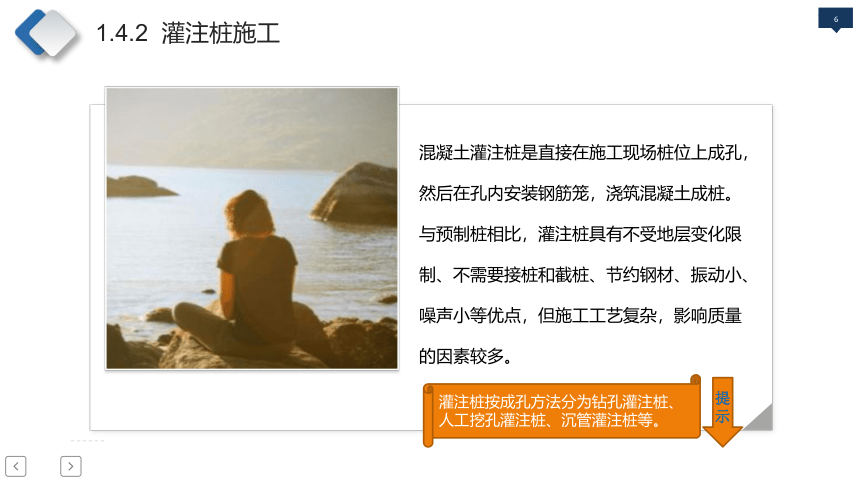

混凝土灌注桩是直接在施工现场桩位上成孔，然后在孔内安装钢筋笼，浇筑混凝土成桩。与预制桩相比，灌注桩具有不受地层变化限制、不需要接桩和截桩、节约钢材、振动小、噪声小等优点，但施工工艺复杂，影响质量的因素较多。
灌注桩按成孔方法分为钻孔灌注桩、人工挖孔灌注桩、沉管灌注桩等。
提示
1.4.2 灌注桩施工

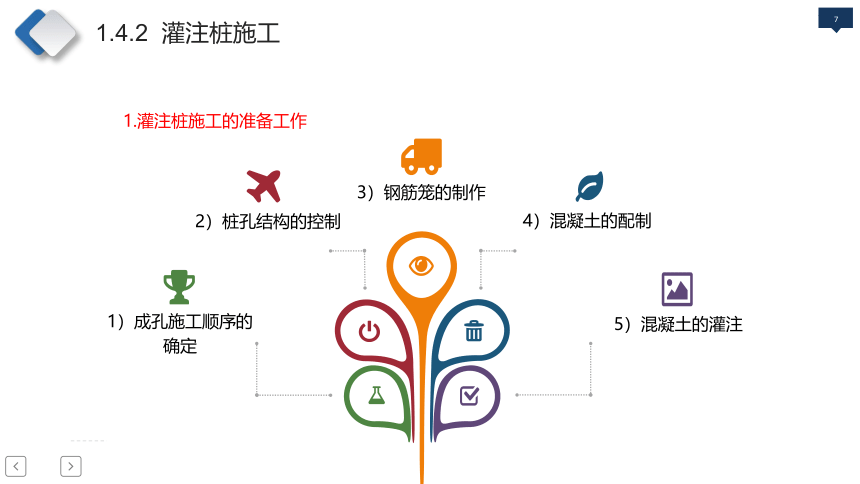

1.灌注桩施工的准备工作
5）混凝土的灌注
1）成孔施工顺序的确定
3）钢筋笼的制作
2）桩孔结构的控制
4）混凝土的配制
1.4.2 灌注桩施工

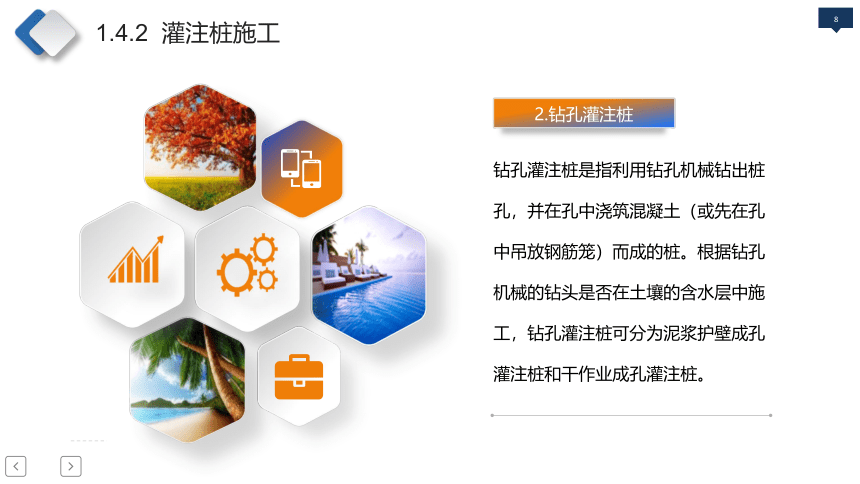

钻孔灌注桩是指利用钻孔机械钻出桩孔，并在孔中浇筑混凝土（或先在孔中吊放钢筋笼）而成的桩。根据钻孔机械的钻头是否在土壤的含水层中施工，钻孔灌注桩可分为泥浆护壁成孔灌注桩和干作业成孔灌注桩。
2.钻孔灌注桩
1.4.2 灌注桩施工

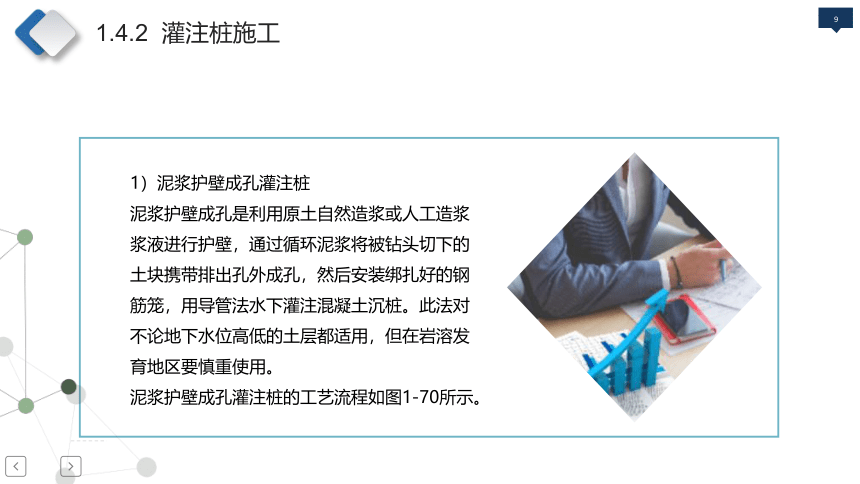

1）泥浆护壁成孔灌注桩
泥浆护壁成孔是利用原土自然造浆或人工造浆浆液进行护壁，通过循环泥浆将被钻头切下的土块携带排出孔外成孔，然后安装绑扎好的钢筋笼，用导管法水下灌注混凝土沉桩。此法对不论地下水位高低的土层都适用，但在岩溶发育地区要慎重使用。

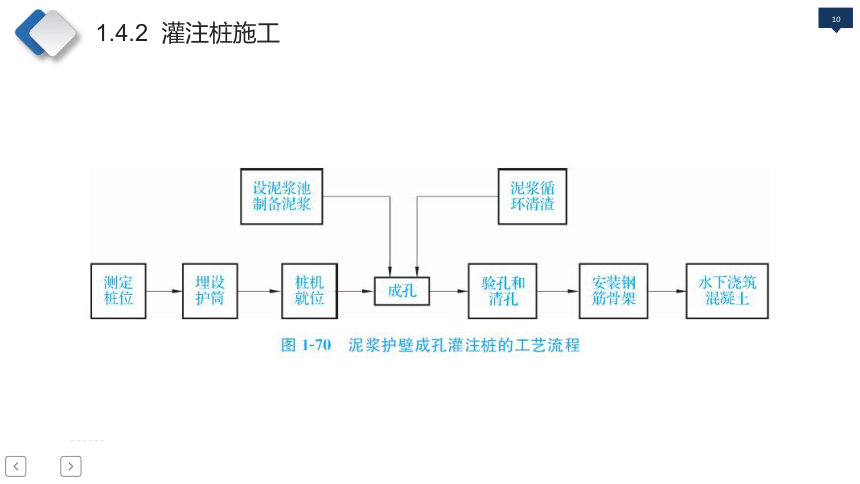

泥浆护壁成孔灌注桩的工艺流程如图1-70所示。
1.4.2 灌注桩施工
1.4.2 灌注桩施工

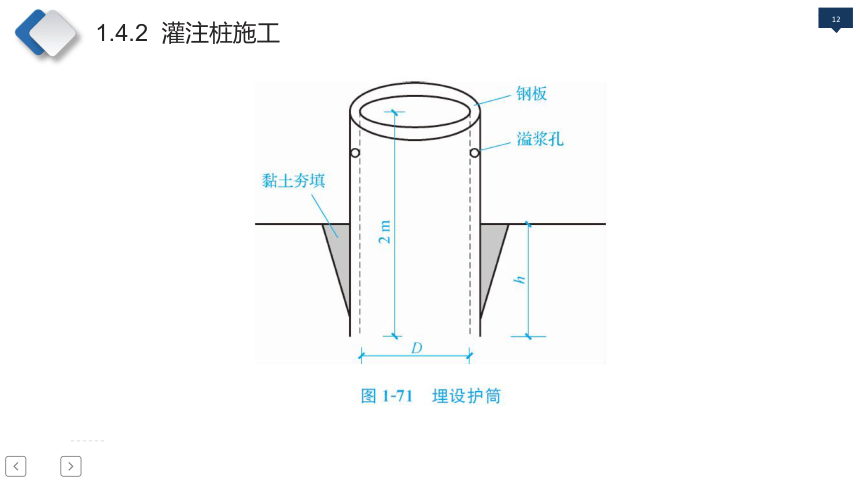

（1）埋设护筒（见图1-71）。
（2）制备泥浆。
（3）成孔。
（4）清孔。
（5）水下浇筑混凝土。如图1-76所示。
施工要点如下：
1.4.2 灌注桩施工
1.4.2 灌注桩施工
1.4.2 灌注桩施工
泥浆护壁成孔灌注桩的成孔方法按成孔机械分类有以下几种，其中以钻机成孔应用最多。
正循环回转钻机成孔的工艺原理如图1-72所示。反循环回转钻机成孔的工艺原理如图1-73所示。
①回转钻机成孔。
②潜水钻机成孔。
③冲击钻机成孔。
冲击钻机通过机架、卷扬机把带刃的重钻头（冲击锤）提高到一定高度，靠自由下落的冲击力切削破碎岩层或冲击土层成孔，如图1-75所示。
潜水钻机成孔如图1-74所示。
1.4.2 灌注桩施工
1.4.2 灌注桩施工
1.4.2 灌注桩施工
2）干作业成孔灌注桩
干作业成孔灌注桩是先用钻机在桩位处钻孔，然后在桩孔内放入钢筋骨架，再灌注混凝土而成桩。其施工过程如图1-77所示。
干作业成孔一般采用螺旋钻机钻孔，适用于成孔深度内没有地下水的一般黏土层、砂土及人工填土地基，不适用于有地下水的土层和淤泥质土层。
干作业成孔灌注桩的施工工艺为螺旋钻机就位对中—钻进成孔、排土—钻至预定深度、停钻—起钻，测孔深、孔斜度、孔径—清理孔底虚土—钻机移位—安放钢筋笼—安放混凝土溜筒—灌注混凝土成桩—桩头养护。
1.4.2 灌注桩施工
1.4.2 灌注桩施工
钻机就位后，钻杆垂直对准桩位中心，开钻时先慢后快，减少钻杆的摇晃，及时纠正钻孔的偏斜或位移。钻孔时，螺旋刀片旋转削土，削下的土沿整个钻杆螺旋叶片上升而涌出孔外，钻杆可逐节接长直至钻到设计要求规定的深度。在用导向钢筋将钢筋骨架送入孔内的同时，应防止泥土杂物掉进孔内。钢筋骨架就位后，应立即灌注混凝土，以防塌孔。
灌注时，应分层浇筑、分层捣实，每层的厚度为50～60 cm。
提示
1.4.2 灌注桩施工
3.人工挖孔灌注桩
注桩人工挖孔灌注桩是采用人工挖掘方法成孔，然后放置钢筋笼浇筑混凝土而成的桩基础。其施工特点是设备简单，无噪声，无振动，不污染环境，对施工现场周围原有建筑物的影响小；施工速度快，可按施工进度要求确定同时开挖桩孔的数量，必要时各桩孔可同时施工；土层情况明确，可直接观察到地质变化情况，桩底沉渣能被清除干净，施工质量可靠。尤其当高层建筑选用大直径的灌注桩，而施工现场又较为狭窄时，采用人工挖孔比机械挖孔更合适。
人工挖孔灌注桩的缺点是人工耗量大、开挖效率低、安全操作条件差等。
提示
1.4.2 灌注桩施工
施工时，为确保挖土成孔的施工安全，必须采取预防孔壁坍塌和流沙现象发生的措施。因此，施工前应根据地质水文资料拟订合理的护壁措施和降排水方案。护壁方法很多，可以采用以下两种方式。
01
现浇混凝土护壁的施工工艺流程如图1-78所示。
现浇混凝土护壁
02
沉井护壁施工是先在桩位上制作钢筋混凝土井筒，将井筒下捣至钢筋混凝土刃脚，然后在筒内挖土掏空，井筒靠其自重或附加荷载来克服筒壁与土体之间的摩擦阻力，边挖边沉，使其垂直地下沉到设计要求深度。
沉井护壁
1.4.2 灌注桩施工
1.4.2 灌注桩施工
4.沉管灌注桩
沉管灌注桩是利用锤击打桩设备或振动沉桩设备将带有钢筋混凝土的桩尖（或钢板靴）或带有活瓣式桩靴的钢管沉入土中（钢管直径应与桩的设计尺寸一致），形成桩孔，然后放入钢筋骨架并浇筑混凝土，随之拔出套管，利用拔管时的振动将混凝土捣实，便形成所需要的灌注桩。利用锤击沉桩设备沉管、拔管成桩，称为锤击沉管灌注桩；利用振动器振动沉管、拔管成桩，称为振动沉管灌注桩。
1.4.2 灌注桩施工
1）锤击沉管灌注桩
锤击沉管灌注桩适用于一般的黏性土、淤泥质土和人工填土地基，其施工过程如图1-79所示，其施工工艺流程如图1-80所示。
1.4.2 灌注桩施工
1.4.2 灌注桩施工
1.4.2 灌注桩施工
C
A
B
D
（3）桩管内的混凝土应尽量填满，拔管时要均匀，保持连续密锤轻击，并控制拔管速度，对于一般土层以不大于1 m/min为宜，在软弱土层与软硬交界处，应控制在0.8 m/min以内为宜。
（4）在管底未拔到桩顶设计标高前，倒打或轻击不得中断，注意使管内的混凝土保持略高于地面，并保持到全管拔出为止。
（5）桩的中心距在5倍桩管外径以内或小于2 m时，均应跳打施工；中间空出的桩须待邻桩混凝土达到设计强度的50%时才可施打。
锤击沉管灌注桩的施工要点如下：
（1）桩尖与桩管接口处应垫麻（或草绳）垫圈，以防地下水渗入管内或作为缓冲层。沉管时先用低锤锤击，观察无偏移后，开始正常施打。
（2）拔管前，应先锤击或振动套管，振动可使桩管和系统脱离，可使混凝土捣实。在测得混凝土确已流出套管时方可拔管。
1.4.2 灌注桩施工
2）振动沉管灌注桩
振动沉管灌注桩采用激振器或振动冲击沉管。其施工过程如下:
（1）桩机就位。
（2）沉管。
（3）上料。
（4）拔管。
习题
1.土的可松性对土方施工有何影响？
2.基坑及基槽土方量如何计算？
3.试述用方格网法计算场地平整土方量的步骤和方法。
4.试述用断面法计算场地平整土方量的步骤和方法。
5.什么是边坡系数？影响边坡稳定的因素有哪些？
6.人工降低地下水位的方法有哪些？适用范围如何？
7.单斗挖土机有哪几种类型 其工作特点和适用范围如何？正铲挖土机、反铲挖土机的开挖方式有哪几种 如何选择
8.填土压实有哪几种方法 各有什么特点 影响填土压实的主要因素有哪些
9.什么是土的最佳含水量？土的含水量和干密度对填土压实质量有何影响
10.土方工程冬期施工有哪些防冻措施？雨期施工应注意哪些问题？
习题
11.某基坑底长85 m，宽60 m，深8 m，工作宽度0.5 m，四边放坡，边坡系数为0.5，试计算土方开挖工程量。
12.地基加固的方法有哪些？
13.试述强夯法的夯实步骤。
14.试述高压喷射注浆地基的施工质量验收标准。
15.试述浅基础的类型。
16.砖基础施工的注意事项有哪些？
17.试述干作业钻孔灌注桩的施工工艺。
18.锤击沉桩法的特点有哪些？
19.灌注桩成孔方法有哪些？
20.试述泥浆护壁成孔灌注桩回转钻机钻孔方式正循环与反循环的区别。
