模块1 地基与基础工程施工
土方工程施工
地基加固处理的方法
浅基础施工
桩基础施工
01
02
03
04

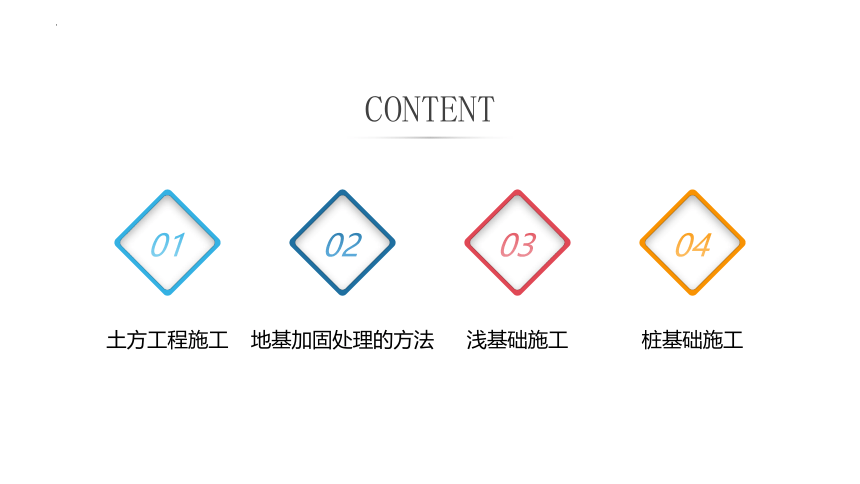

CONTENT

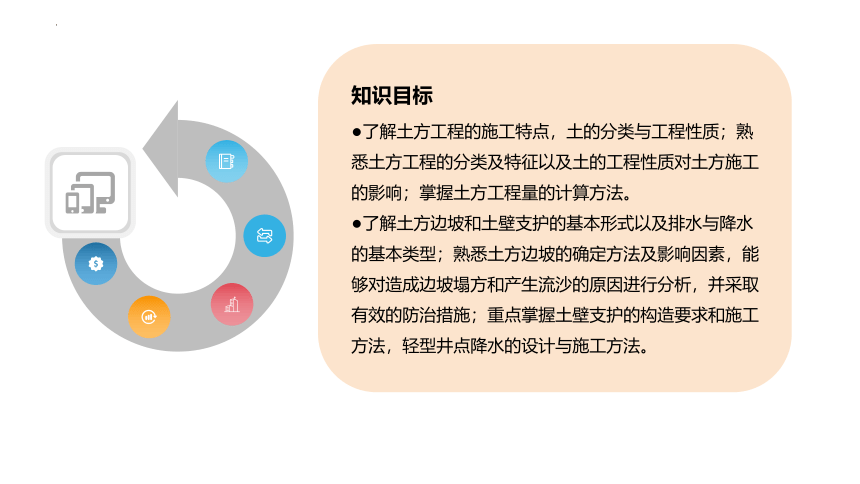

知识目标
●了解土方工程的施工特点，土的分类与工程性质；熟悉土方工程的分类及特征以及土的工程性质对土方施工的影响；掌握土方工程量的计算方法。
●了解土方边坡和土壁支护的基本形式以及排水与降水的基本类型；熟悉土方边坡的确定方法及影响因素，能够对造成边坡塌方和产生流沙的原因进行分析，并采取有效的防治措施；重点掌握土壁支护的构造要求和施工方法，轻型井点降水的设计与施工方法。

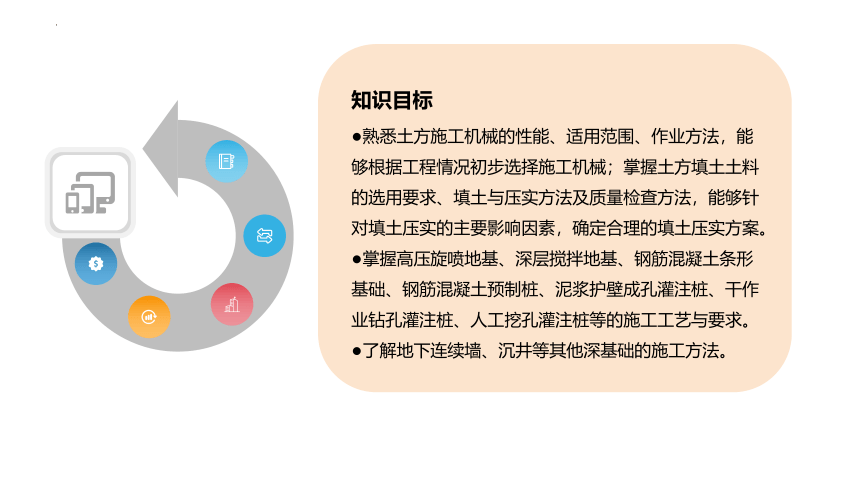

知识目标
●熟悉土方施工机械的性能、适用范围、作业方法，能够根据工程情况初步选择施工机械；掌握土方填土土料的选用要求、填土与压实方法及质量检查方法，能够针对填土压实的主要影响因素，确定合理的填土压实方案。
●掌握高压旋喷地基、深层搅拌地基、钢筋混凝土条形基础、钢筋混凝土预制桩、泥浆护壁成孔灌注桩、干作业钻孔灌注桩、人工挖孔灌注桩等的施工工艺与要求。
●了解地下连续墙、沉井等其他深基础的施工方法。
PART 03
浅基础施工
1.3.1 浅基础的类型

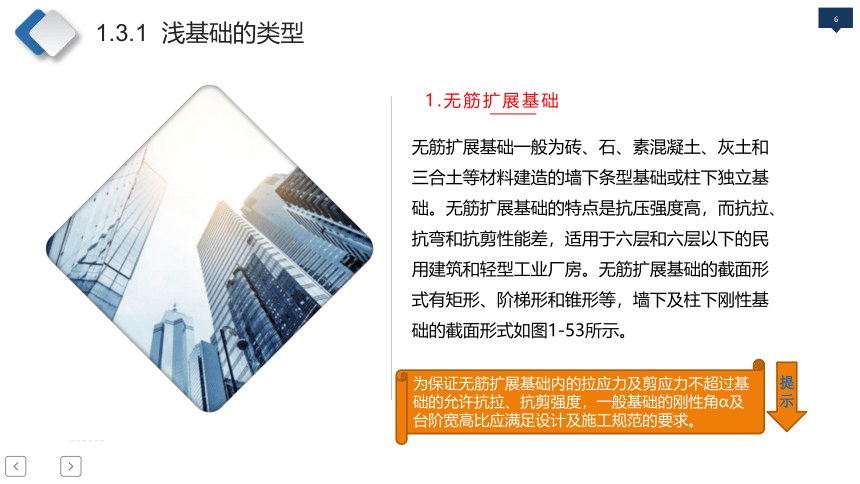

1.无筋扩展基础

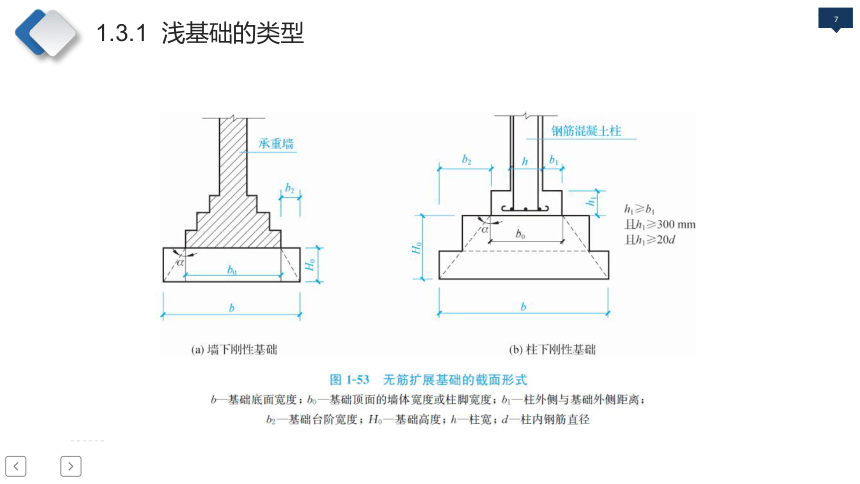

无筋扩展基础一般为砖、石、素混凝土、灰土和三合土等材料建造的墙下条型基础或柱下独立基础。无筋扩展基础的特点是抗压强度高，而抗拉、抗弯和抗剪性能差，适用于六层和六层以下的民用建筑和轻型工业厂房。无筋扩展基础的截面形式有矩形、阶梯形和锥形等，墙下及柱下刚性基础的截面形式如图1-53所示。
为保证无筋扩展基础内的拉应力及剪应力不超过基础的允许抗拉、抗剪强度，一般基础的刚性角α及台阶宽高比应满足设计及施工规范的要求。
提示
1.3.1 浅基础的类型
1.3.1 浅基础的类型
2.扩展基础
1）砌石基础
在石料丰富的地区，可因地制宜地利用本地资源优势做成砌石基础。基础采用的石料分毛石和料石两种，一般建筑采用毛石较多，其价格低廉，施工简单。毛石分为乱毛石和平毛石，用水泥砂浆采用铺浆法砌筑，灰缝厚度为20～30 mm。毛石应分皮卧砌，上下错缝，内外搭接，砌第一层石块时，基底要坐浆。石块大面向下，基础最上一层石块宜选用较大且平面较好的石块砌筑。砌石基础按其剖面形式有矩形、阶梯形和梯形三种，如图1-54所示。
1.3.1 浅基础的类型
1.3.1 浅基础的类型
2）杯口基础
杯口基础常用于装配式钢筋混凝土柱的基础，形式有一般杯口基础、双杯口基础、高杯口基础等。
（1）杯口模板。杯口模板可用木模板或钢模板，可做成整体式，也可做成两半形式，中间各加一块楔形板。拆模时，先取出楔形板，然后分别将两半杯口模板取出。
为了便于拆模，杯口模板外可包钉薄铁皮一层。支模时杯口模板要固定牢固，在杯口模板底部留设排气孔，避免出现空鼓，如图1-55所示。
（2）混凝土浇筑。混凝土要先浇筑至杯底标高，才可安装杯口内模板，以保证杯底标高准确。一般在杯底留有50 mm厚的细石混凝土找平层，在浇筑基础混凝土时，要仔细控制标高。
1.3.1 浅基础的类型
1.3.1 浅基础的类型
3）筏形基础
筏形基础由整板式钢筋混凝土板（平板式）或钢筋混凝土底板、梁整体（梁板式）两种类型组成，适用于有地下室或地基承载能力较低而上部荷载较大的基础，筏形基础在外形和构造上如倒置的钢筋混凝土楼盖，分为梁板式和平板式两类，如图1-56所示。
1.3.1 浅基础的类型
1.3.1 浅基础的类型
筏形基础的施工要点如下：
01
02
03
根据地质勘探和水文资料，当地下水位较高时，应采取降低水位的措施，使地下水位降低至基底以下不少于500 mm处；保证在无水情况下进行基坑开挖和钢筋混凝土筏体施工。
根据筏体基础的结构情况、施工条件等确定施工方案。
加强养护。混凝土筏形基础施工完毕后，表面应加以覆盖和洒水养护，以保证混凝土的质量。
1.3.1 浅基础的类型
4）箱形基础
箱形基础是由钢筋混凝土底板、顶板和纵横内外隔墙组成的整体空间结构，如图1-57所示。这种基础具有很大的整体刚性，基础中空部分可作为地下室，与实体相比可减小基底压力。
箱形基础较适用于地基软弱、平面形状简单的高层建筑。
提示
