模块1 地基与基础工程施工
土方工程施工
地基加固处理的方法
浅基础施工
桩基础施工
01
02
03
04
CONTENT
知识目标
●了解土方工程的施工特点，土的分类与工程性质；熟悉土方工程的分类及特征以及土的工程性质对土方施工的影响；掌握土方工程量的计算方法。
●了解土方边坡和土壁支护的基本形式以及排水与降水的基本类型；熟悉土方边坡的确定方法及影响因素，能够对造成边坡塌方和产生流沙的原因进行分析，并采取有效的防治措施；重点掌握土壁支护的构造要求和施工方法，轻型井点降水的设计与施工方法。
知识目标
●熟悉土方施工机械的性能、适用范围、作业方法，能够根据工程情况初步选择施工机械；掌握土方填土土料的选用要求、填土与压实方法及质量检查方法，能够针对填土压实的主要影响因素，确定合理的填土压实方案。
●掌握高压旋喷地基、深层搅拌地基、钢筋混凝土条形基础、钢筋混凝土预制桩、泥浆护壁成孔灌注桩、干作业钻孔灌注桩、人工挖孔灌注桩等的施工工艺与要求。
●了解地下连续墙、沉井等其他深基础的施工方法。
PART 01
土方工程施工
1.1.4 土方机械化施工
1.常用土方施工机械的性能
1）推土机

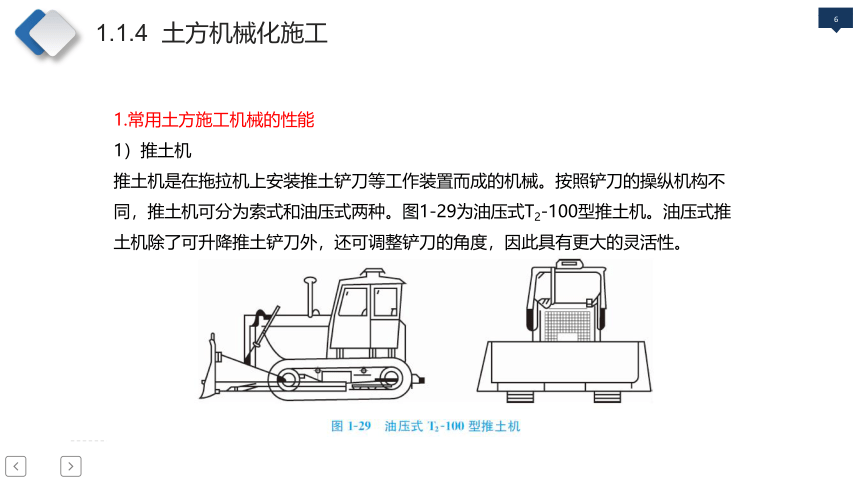

推土机是在拖拉机上安装推土铲刀等工作装置而成的机械。按照铲刀的操纵机构不同，推土机可分为索式和油压式两种。图1-29为油压式T2-100型推土机。油压式推土机除了可升降推土铲刀外，还可调整铲刀的角度，因此具有更大的灵活性。
1.1.4 土方机械化施工
（1）推土机的特点及适用范围。推土机能够独立完成推土、运土和卸土工作，具有操纵灵活、转动方便、所需工作面较小、行驶速度快、易于转移、能爬30°左右的缓坡以及配合铲运机、挖土机工作等特点。推土机能够推挖一～四类土，多用于平整场地，开挖深度或堆筑高度在1.5 m以内的基坑（槽）、路基、堤坝等。
推土机的经济运距在100 m以内，效率最高的运距为60 m。
提示
1.1.4 土方机械化施工
（2）推土机的作业方法。推土机的生产率主要取决于每次推土体积和铲土、运土、卸土和回转等工作循环时间。铲土时应根据土质情况，尽量以最大切土深度在最短距离（6～10 m）内完成，上下坡坡度不得超过35°，横坡不得超过10°。
为了提高生产率，可采用下坡推土、槽形推土、并列推土、多铲集运、铲刀附加侧板等方法。
提示
1.1.4 土方机械化施工
2）铲运机

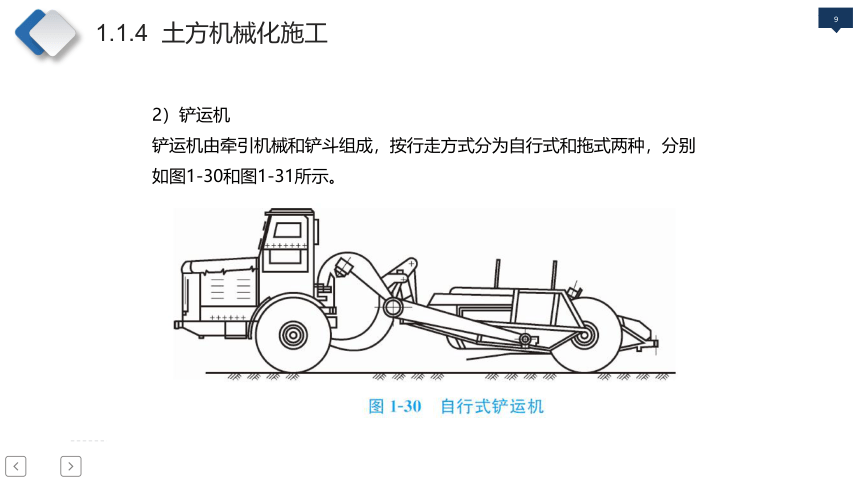

铲运机由牵引机械和铲斗组成，按行走方式分为自行式和拖式两种，分别如图1-30和图1-31所示。
1.1.4 土方机械化施工
1.1.4 土方机械化施工
C
A
B
D
铲运机适宜铲运含水量在27%以下的一、二类土，但不适于在砾石层、冻土地带及沼泽地区工作，当铲运三、四类较坚硬的土时，宜用推土机助铲或用松土机配合松土0.2～0.4 m厚。铲运机常用于坡度在20°以内的大面积场地的平整、大型基坑（槽）的开挖，以及路基、堤坝的填筑等。
（1）铲运机的特点及适用范围。铲运机是一种能够独立完成铲土、运土、卸土、填筑和整平等全部土方施工工序的机械，具有操作灵活、行驶速度快、对道路要求低、生产率高等特点。
铲运机的适用运距在800 m以内，效率最高的运距为200～350 m。
提示
1.1.4 土方机械化施工
（2）铲运机的作业方法。铲运机的基本作业是铲土、运土、卸土三个工作行程和一个空载回驶行程。在施工中，选定铲斗容量后，应根据工程大小、运距长短、土的性质和地形条件等，选择合理的开行路线和施工方法，以提高生产效率。
1.1.4 土方机械化施工
铲运机的开行路线主要有三种，即环形路线、大环形路线和“8”字形路线，如图1-32所示。
①环形路线。
②大环形路线。
③“8”字形路线。
1.1.4 土方机械化施工
为了提高铲运机的生产率，除应合理规划开行路线外，还应根据施工条件选择合理的施工方法，常用的施工方法有下坡铲土法、跨铲法、助铲法、交错铲土法等。
提示
铲运机的生产率可参照推土机生产率的计算方法计算。
1.1.4 土方机械化施工
3）单斗挖土机
单斗挖土机是土方开挖中常用的一种机械。按行走装置的不同，单斗挖土机可分为履带式和轮胎式两类；按动力装置的不同，单斗挖土机可分为机械传动和液压传动两类；按工作装置的不同，单斗挖土机可分为正铲、反铲、拉铲和抓铲四类，如图1-33所示。
1.1.4 土方机械化施工
1.1.4 土方机械化施工
（1）正铲挖土机。
①正向开挖、侧向卸土
即挖土机沿前进方向挖土，运输汽车停在侧面装土，如图1-34（a）所示。
②正向开挖、后方卸土
即挖土机沿前进方向挖土，运输汽车停在挖土机后面装土，如图1-34（b）所示。
1.1.4 土方机械化施工
1.1.4 土方机械化施工
①沟端开挖
②沟侧开挖
即挖土机停在基坑（槽）的端部，后退挖土，向沟一侧弃土或装车运走，如图1-35（a）所示。
即挖土机停在基坑（槽）的一侧，沿坑槽边移动挖土，如图1-35（b）所示。
VS
（2）反铲挖土机。
1.1.4 土方机械化施工
1.1.4 土方机械化施工
拉铲挖土机的工作特点是“后退向下，自重切土”，其挖土半径和挖土深度较大，但操纵性较差，适用于开挖停机面以下的一至三类土，也可进行水下挖土，常用于开挖大型基坑、沟槽，大型场地平整，填筑路基、堤坝等。其作业方法与反铲挖土机相似，也可采用沟端开挖和沟侧开挖。
（3）拉铲挖土机。
1.1.4 土方机械化施工
（4）抓铲挖土机。抓铲挖土机的工作特点是“直上直下，自重切土”，其挖土能力较小，操纵性较差，只能开挖停机面以下的一、二类土，常用于开挖土质松软且作业面较窄的深基坑、沟槽、沉井等，特别适合水下开挖。
1.1.4 土方机械化施工
4）装载机
装载机按行走方式分为履带式和轮胎式两种，按工作方式分为单斗装载机、链式装载机和轮斗式装载机。土方工程主要使用单斗式装载机，它具有操作灵活、轻便和快速等特点。装载机主要用于装卸土方和散料，也可用于松软土的表层剥离、地面平整和场地清理等工作。
1.1.4 土方机械化施工
5）压实机械
1
2
3
冲击式压实机械
碾压式压实机械
振动压实机械
1.1.4 土方机械化施工
2.土方开挖方式与机械选择
1
2
3
4
5
长槽式开挖
基坑开挖
场地平整
整片开挖
柱基础基坑、条形基础基槽开挖
