(共14张PPT)

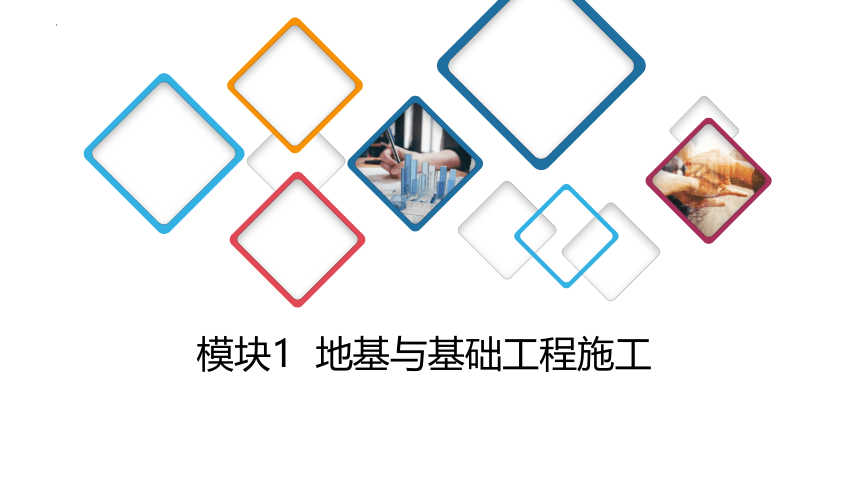

模块1 地基与基础工程施工
土方工程施工
地基加固处理的方法
浅基础施工
桩基础施工
01
02
03
04

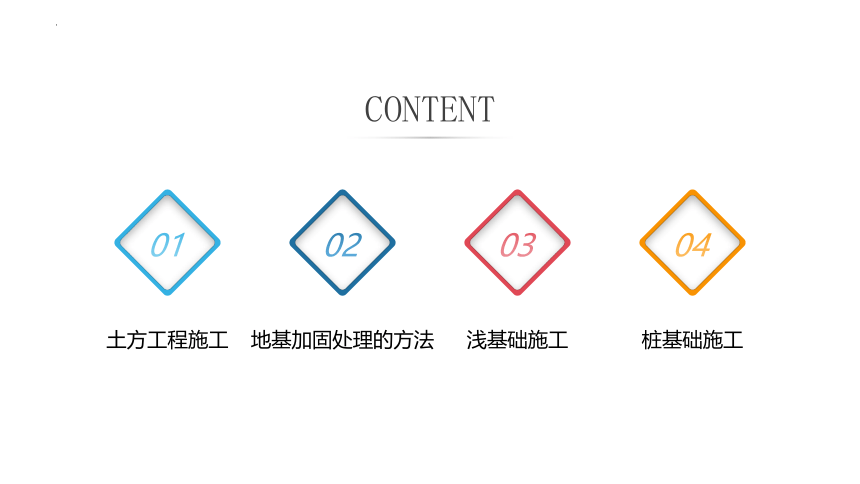

CONTENT

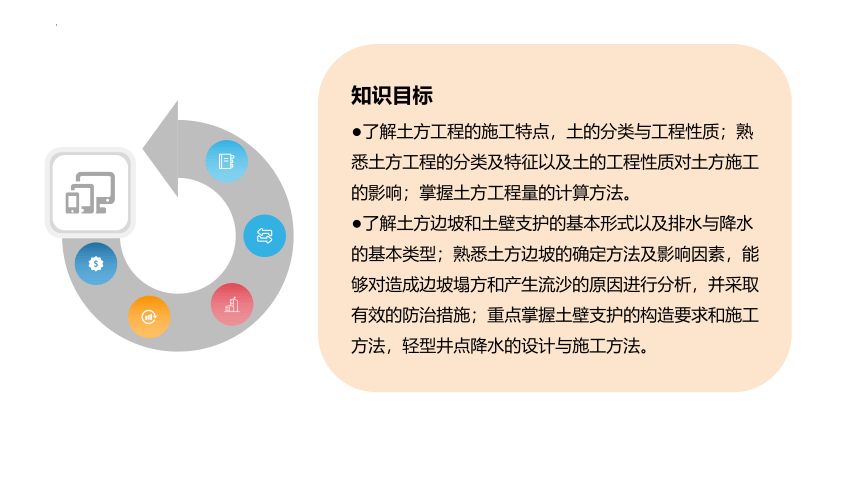

知识目标
●了解土方工程的施工特点,土的分类与工程性质;熟悉土方工程的分类及特征以及土的工程性质对土方施工的影响;掌握土方工程量的计算方法。
●了解土方边坡和土壁支护的基本形式以及排水与降水的基本类型;熟悉土方边坡的确定方法及影响因素,能够对造成边坡塌方和产生流沙的原因进行分析,并采取有效的防治措施;重点掌握土壁支护的构造要求和施工方法,轻型井点降水的设计与施工方法。

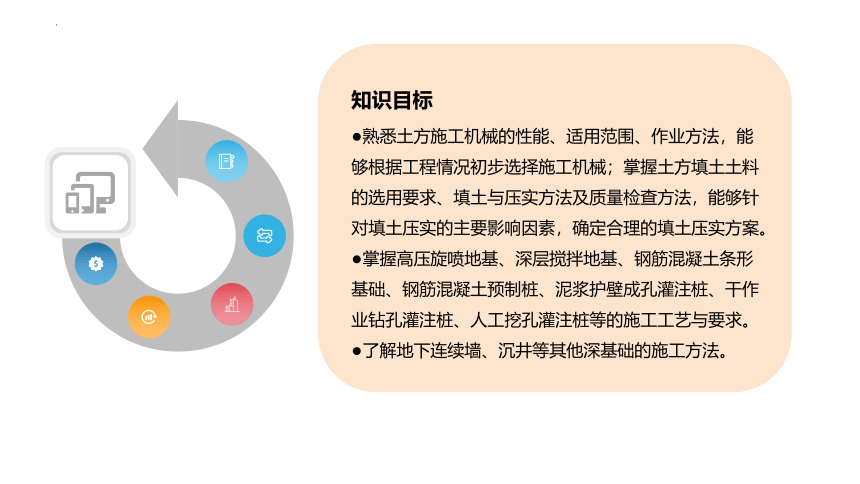

知识目标
●熟悉土方施工机械的性能、适用范围、作业方法,能够根据工程情况初步选择施工机械;掌握土方填土土料的选用要求、填土与压实方法及质量检查方法,能够针对填土压实的主要影响因素,确定合理的填土压实方案。
●掌握高压旋喷地基、深层搅拌地基、钢筋混凝土条形基础、钢筋混凝土预制桩、泥浆护壁成孔灌注桩、干作业钻孔灌注桩、人工挖孔灌注桩等的施工工艺与要求。
●了解地下连续墙、沉井等其他深基础的施工方法。

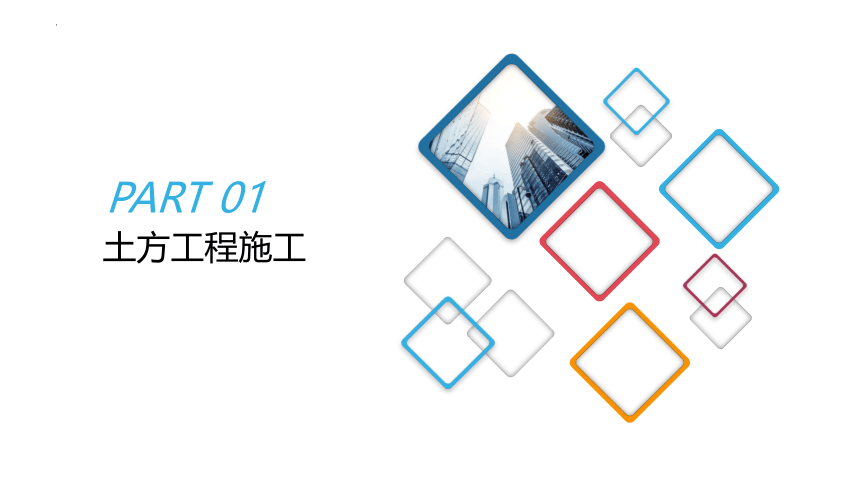

PART 01
土方工程施工
1.1.1 土的分类及工程性质

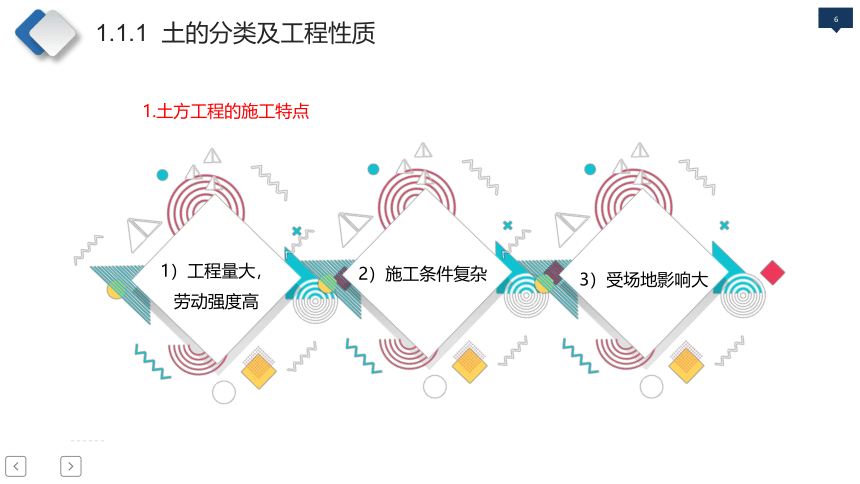

1.土方工程的施工特点
1)工程量大,劳动强度高
2)施工条件复杂
3)受场地影响大
1.1.1 土的分类及工程性质

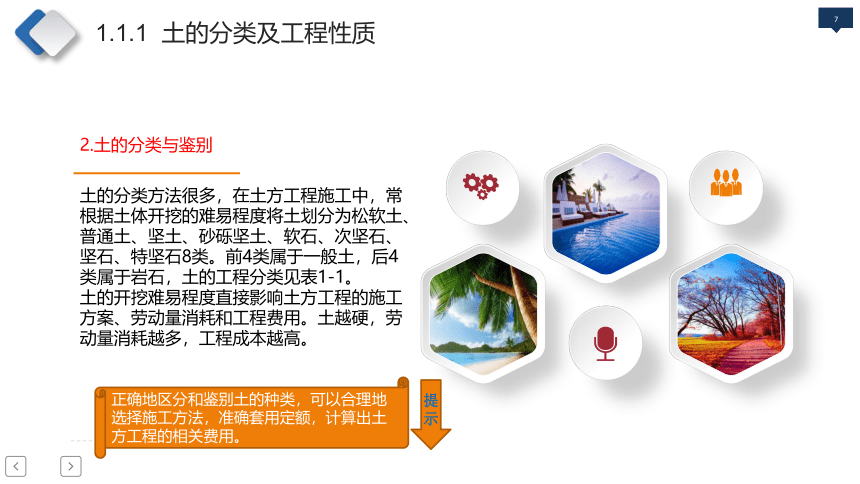

2.土的分类与鉴别
土的分类方法很多,在土方工程施工中,常根据土体开挖的难易程度将土划分为松软土、普通土、坚土、砂砾坚土、软石、次坚石、坚石、特坚石8类。前4类属于一般土,后4类属于岩石,土的工程分类见表1-1。
土的开挖难易程度直接影响土方工程的施工方案、劳动量消耗和工程费用。土越硬,劳动量消耗越多,工程成本越高。
正确地区分和鉴别土的种类,可以合理地选择施工方法,准确套用定额,计算出土方工程的相关费用。
提示
1.1.1 土的分类及工程性质
1.1.1 土的分类及工程性质
3.土的工程性质
土的工程性质不仅对土方工程施工有着直接的影响,而且是制订土方工程施工方案所必需的基本资料。土的工程性质主要有土的含水量、土的质量密度、土的可松性和土的渗透性。
1)土的含水量
土的含水量是指土中水的质量与固体颗粒质量之比的百分率,用ω表示。
ω=×100%=×100% (1-1)
1.1.1 土的分类及工程性质
含水量表示土体的干湿程度。含水量在5%以下的土称为干土,含水量为5%~30%的土称为潮湿土,含水量大于30%的土称为湿土。
式中,m1为含水状态土的质量(kg);m2为烘干后土的质量(kg);mw为土中水的质量(kg);ms为土中固体颗粒经105 ℃的温度烘干后的质量(kg)。
土的含水量随气候条件、雨雪和地下水的影响而变化,对土方边坡的稳定性及填方密实程度有直接的影响。
提示
1.1.1 土的分类及工程性质
2)土的质量密度
土的质量密度表示土体的密实程度,分为天然密度和干密度。
(1)土的天然密度。土的天然密度是指在天然状态下单位体积土的质量。它与土的密实程度和含水量有关。土的天然密度按式(1-2)计算:
ρ= (1-2)
式中,ρ为土的天然密度(kg/m3);m为土的总质量(kg);V为土的体积(m3)。
土的天然密度随着土颗粒的组成、孔隙的多少和含水量的变化而变化,一般黏土的天然密度为1 600~2 200 kg/m3,密度越大,土体越硬,挖掘越困难。
1.1.1 土的分类及工程性质
(2)土的干密度。土的干密度是指单位体积土中固体颗粒的质量。其计算公式为:
ρd= (1-3)
式中,ρd为土的干密度(kg/m3);ms为土的固体颗粒的质量(kg);V为土的总体积(m3)。
在一定程度上,土的干密度反映了土体颗粒排列的紧密程度。土的干密度越大,表示土越密实。在填土压实时,土经碾压后质量不变,体积变小,干密度增加。
通过测定土的干密度,可以判断土是否达到要求的密实度。
提示
1.1.1 土的分类及工程性质
3)土的可松性
天然土经开挖后,其体积因松散而增加,虽经振动夯实,仍然不能完全复原,土的这种性质称为土的可松性。土的可松性用可松性系数表示,即
Ks= (1-4)
K′s= (1-5)
式中,Ks、K′s为土的最初、最终可松性系数;V1为土在天然状态下的体积(m3);V2为土挖出后在松散状态下的体积(m3);V3为土经压(夯)实后的体积(m3)。
土的可松性对土方平衡调配、基坑开挖时留弃土方量及运输工具的选择有直接影响。各类土的可松性系数见表1-1。
土的最终可松性系数是计算填方所需挖土量的主要参数。
提示
1.1.1 土的分类及工程性质
4)土的渗透性
土的渗透性是指土体被水透过的性能。土的渗透性用渗透系数K表示。渗透系数表示单位时间内水穿透土层的量,单位为m/d或m/h;它同土的颗粒级配、密实程度等有关,是人工降低地下水位及选择各类井点的主要参数。土的渗透系数K的参考值见表1-2。
