建筑 CAD

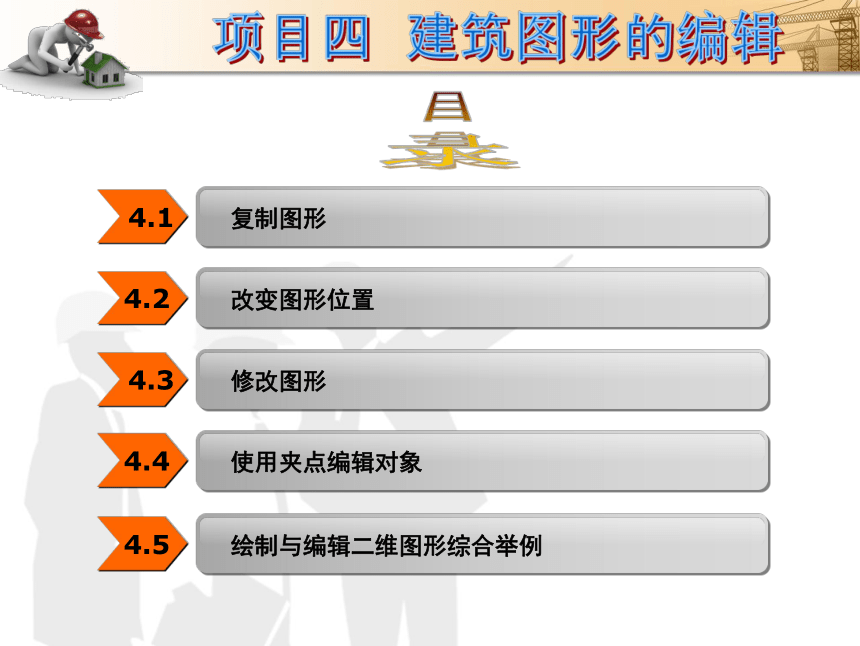

目录
项目四 建筑图形的编辑
4.1
复制图形
4.2
改变图形位置
4.3
修改图形
4.4
使用夹点编辑对象
4.5
绘制与编辑二维图形综合举例

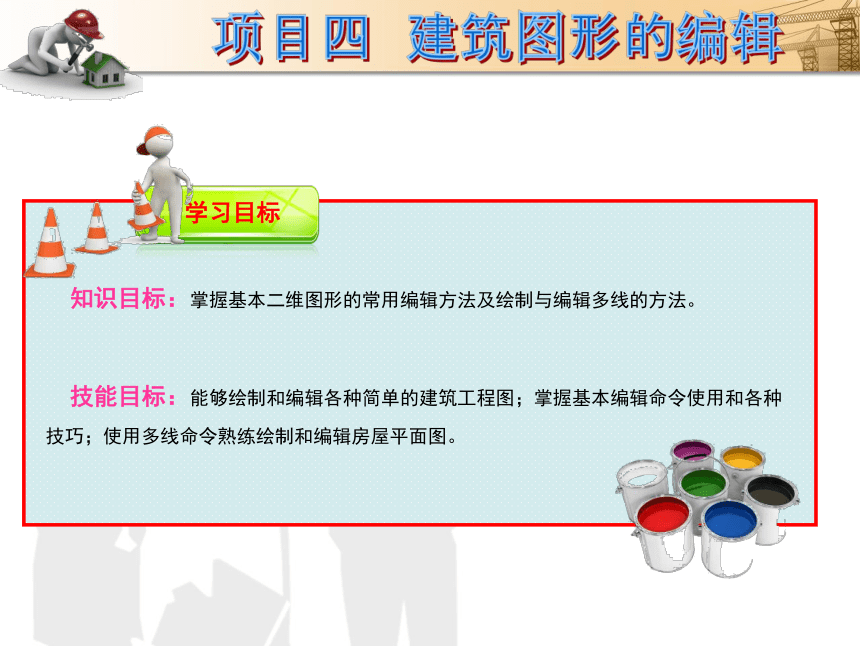

学习目标
知识目标：掌握基本二维图形的常用编辑方法及绘制与编辑多线的方法。
技能目标：能够绘制和编辑各种简单的建筑工程图；掌握基本编辑命令使用和各种技巧；使用多线命令熟练绘制和编辑房屋平面图。
项目四 建筑图形的编辑
4.1.1复
制
4.1 复制图形

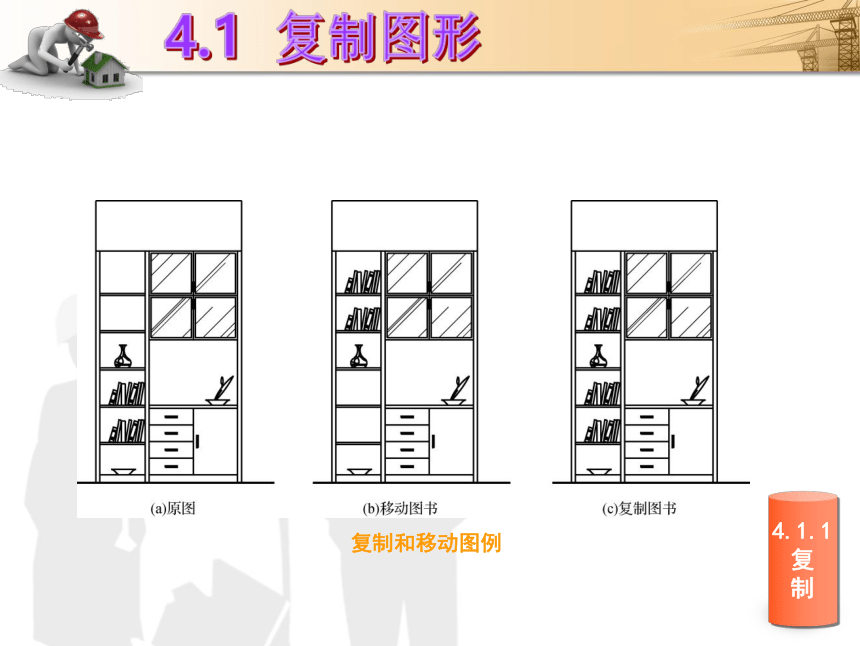

复制和移动图例
4.1 复制图形
执行复制操作时，系统默认的复制模式是多次复制。此时根据命令行提示输入“O”，即可将复制模式设置为单个。
小提示：
4.1.2镜
像
4.1 复制图形

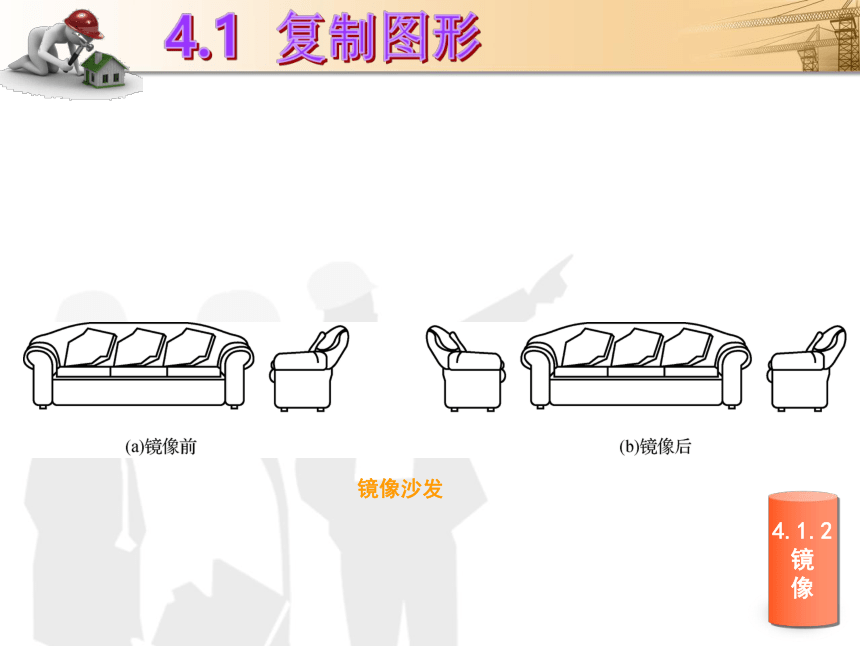

镜像沙发
4.1.3偏
移
4.1 复制图形

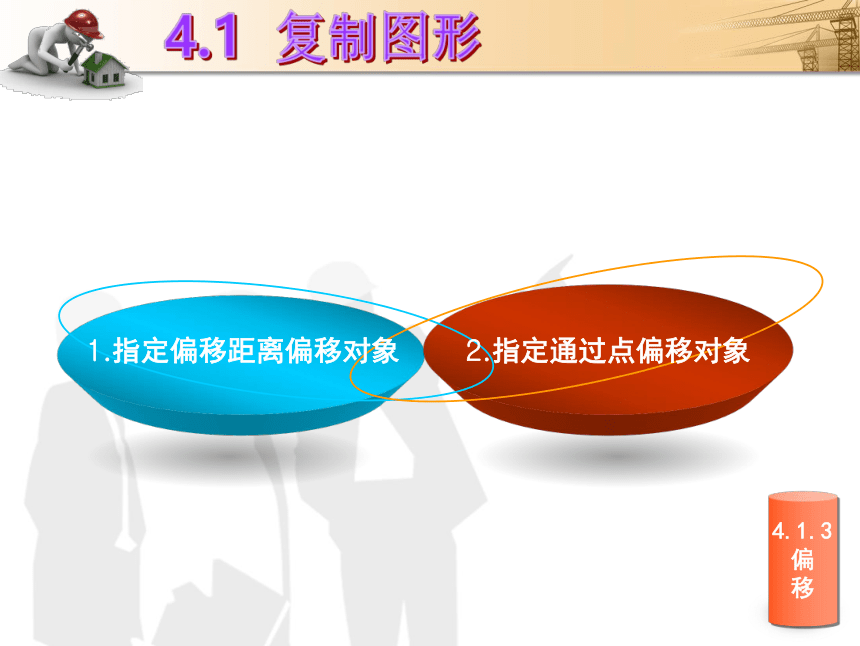

1.指定偏移距离偏移对象
2.指定通过点偏移对象
4.1 复制图形

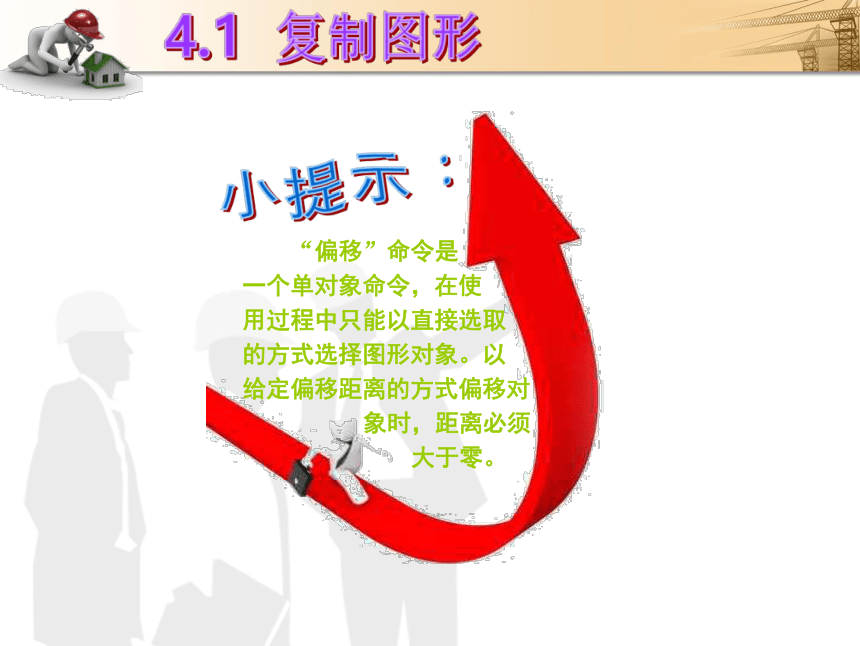

小提示：
“偏移”命令是 一个单对象命令，在使 用过程中只能以直接选取 的方式选择图形对象。以 给定偏移距离的方式偏移对
象时，距离必须
大于零。
4.1.3偏
移
4.1 复制图形

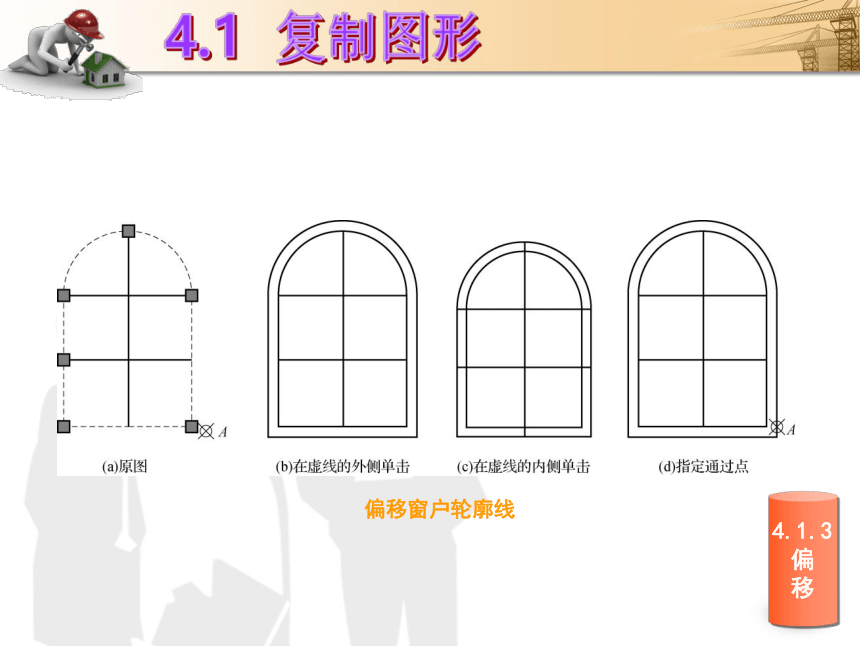

偏移窗户轮廓线
4.1.4阵
列
4.1 复制图形

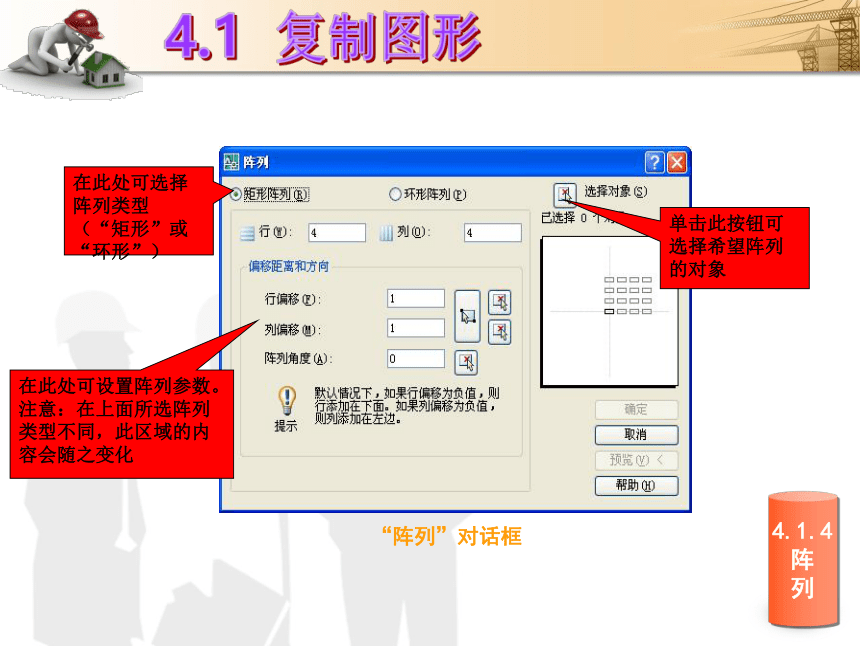

“阵列”对话框
在此处可选择阵列类型（“矩形”或“环形”）
在此处可设置阵列参数。注意：在上面所选阵列类型不同，此区域的内容会随之变化
单击此按钮可选择希望阵列的对象
4.1.4阵
列
4.1 复制图形

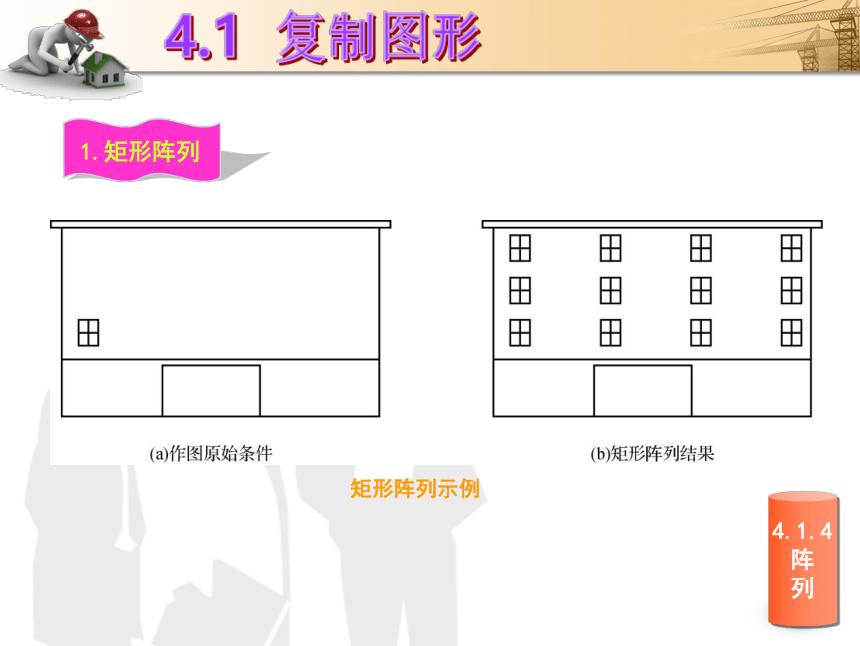

1.矩形阵列
矩形阵列示例
4.1 复制图形
要注意！
偏移行距、列距和阵列角度为正值或负值将影响阵列的方向。偏移行距、列距为正值时，将使阵列沿X轴或Y轴正方向排列；阵列角度为正值时，则沿逆时针方向列阵，为负值时则相反。
4.1.4阵
列
4.1 复制图形
2.环形阵列
环形阵列示例
4.1 复制图形
在绘制建筑与土木工程图形时，有规律的图形较多，使用“阵列”命令也较多。但是要充分利用“阵列”命令，提高绘图效率，需要多思考，才能运用自如。
课外提示：
看清楚！
4.2.1移
动
4.2 改变图形位置
移动对象图例
4.1 复制图形
要注意！
绘图过程中，应充分使用坐标、栅格捕捉、对象捕捉和其他工具精确地移动对象。移动对象时将“极轴”模式打开，可以清楚地看到移动的距离及方位。
4.2.2旋
转
4.2 改变图形位置
旋转对象图例
4.1 复制图形
旋转角度有正负之分，角度为正值时表示沿逆时针旋转，角度为负值时表示沿顺时针旋转。在旋转图形对象时，打开“正交”和“极轴”模式有利于精确绘图。
课外提示：
理解牢记！
4.3.1缩
放
4.3 修改图形
2.
指定参照方式
缩放对象
1.
指定比例因
子缩放对象
4.1 复制图形
比例缩放是真正改变了原来图形的大小，和视图显示中的 ZOOM 命令有本质区别：ZOOM 命令仅仅改变图形在屏幕上的显示大小，而图形本身的尺寸无任何变化。
注意！
知识拓展
4.3.2
修
剪
4.3 修改图形
利用该工具可以以指定对象为修剪边界，将超出修剪边界的部分删除。修剪边可以同时作为被修剪边执行修剪操作。执行修剪操作的前提条件是修剪对象必须与修剪边界相交。
修剪图例
4.3.3
延
伸
4.3 修改图形
利用延伸工具可将指定的对象延伸到选定的边界，被延伸的对象包括圆、椭圆弧、直线、开放的二维多段线、三维多段线和射线。
延伸图例
4.3.4
拉
伸
4.3 修改图形
使用“拉伸”命令可以在一个方向上按指定的尺寸拉伸或缩短对象。“拉伸”命令是通过改变端点位置来拉伸或缩短图形对象的，编辑过程中除被伸长、缩短的对象外，其他图形对象间的几何关系将保持不变。可进行拉伸的对象有圆弧、椭圆弧、直线、多段线、二维实体、射线和样条曲线等。
拉伸图例
课外提示：
使用“拉伸”命令时，一般只能采用交叉窗口或多边形窗口的方式选择对象，可以采用REMOVE方式取消不需拉伸的对象。其中，必须确定端点是否应该包含在被选择的窗口中。如果端点包含在窗口中，则该点会同时移动，否则该端点不会移动。拉伸与缩放不同，拉伸是对图形的局部进行变形操作，缩放是对图形的整体进行放大或缩小。
注意哦！
4.3 修改图形
4.3.5
拉
长
4.3 修改图形
使用“拉长”命令可以延伸或缩短非闭合直线、圆弧、非闭合多段线、椭圆弧、非闭合样条曲线等图形对象的长度，也可以改变圆弧的角度。
拉长图例
4.3.6
打
断
4.3 修改图形
“打断”命令可将某个对象一分为二或去掉其中一段以缩短其长度。 AutoCAD提供了两种用于打断的命令，“打断”命令和“打断于点”命令。可以进行打断操作的对象包括直线、圆、圆弧、多段线、椭圆、样条曲线等。
打断图例
4.3.7
倒
角、圆
角
4.3 修改图形
倒直角图例
倒圆角示例
4.3.8
合
并
和
分
解
4.3 修改图形
1）合并：就是将直线、圆弧、
椭圆弧、样条
曲线、螺旋
线等独立的
图元合并为
一个对象。
2）分解就是将
一个图元分成若干
个单独体。当图形被分解后，源图形中的每一个实体都可以被单独编辑，图块将不复存在。
4.3.9
编
辑
多
段
线
4.3 修改图形
要改变多段线的颜色、线宽等特征，可以通过“编辑多段线”命令进行修改。对于直线、多边形、圆弧等非多段线的图形对象，可以通过“编 辑多段线”命令将图形 转化为多段线。
4.3.10绘
制
与
编
辑
多
线
4.3 修改图形
由于多段线可以同时包含直线段和弧线段，
因此，多段线通常用于绘制图形轮廓线。
由于多段线在AutoCAD中被作为一个对
象，因此，绘制三维图形时，常利用
封闭多段线绘制三维图形的截面图形，
然后再利用拉伸方法将其拉伸为三维
图形。
4.3.10绘
制
与
编
辑
多
线
4.3 修改图形
由于多段线中每段直线或弧线的起始和终止
宽度可以任意设置，因此，可使用多段线绘
制一些特殊符号。
4.3 修改图形
在绘制多线过程中，两线的实际宽度为多线比例与多线偏移量的乘积，而不是多线的偏移量。
小提示：
4.4 使用夹点编辑对象
圆
直线
样条曲线
多线段
圆弧
多行文字
块
单行文字
对象的夹点。注意，夹点不同，其操作效果也不同。例如，拖动圆弧的各夹点可分别调整圆弧半径、调整圆弧的长度等。
要显示对象的夹点，只需单击对象即可
4.4.1利
用
夹
点
移
动
或
复
制
对
象
4.4 使用夹点编辑对象
利用夹点移动对象图例
4.4.2利
用
夹
点
拉
伸
对
象
4.4 使用夹点编辑对象
夹点拉伸的应用
4.4.3利
用
夹
点
旋
转
对
象
4.4 使用夹点编辑对象
利夹点旋转对象
4.4.4利
用
夹
点
镜
像
对
象
4.4 使用夹点编辑对象
利用夹点镜像对象
4.4.5利
用
夹
点
缩
放
对
象
4.4 使用夹点编辑对象
利用夹点缩放对象
4.5.1绘
制
三
视
图
4.5 绘制与编辑二维图形综合举例
三视图
4.5.2绘
制
风
玫
瑰
4.5 绘制与编辑二维图形综合举例
风玫瑰图的绘制过程
4.5.3绘
制
轴
网
图
4.5 绘制与编辑二维图形综合举例
轴网图
4.5 绘制与编辑二维图形综合举例
单击“隐藏细节”按钮，该按钮将转变为“显示细节”按钮，同时“详细信息”选项组的信息被隐藏。单击“显示细节”按钮，该按钮将转变为“隐藏细节”按钮，同时显示“详细信息”选项组的信息。
要注意！
4.5.4绘
制
建
筑
平
面
图
4.5 绘制与编辑二维图形综合举例
建筑平面图
4.5.5绘
制
钢
筋
混
凝
土
结
构
图
4.5 绘制与编辑二维图形综合举例
钢筋混凝土梁的结构详图
4.5 绘制与编辑二维图形综合举例
由于图形是对称的，先画其中的一半，然后镜像生成另一半。
温馨
小提示
