任务2
连接计算机及常用设备（三）
信息技术应用基础
高教版

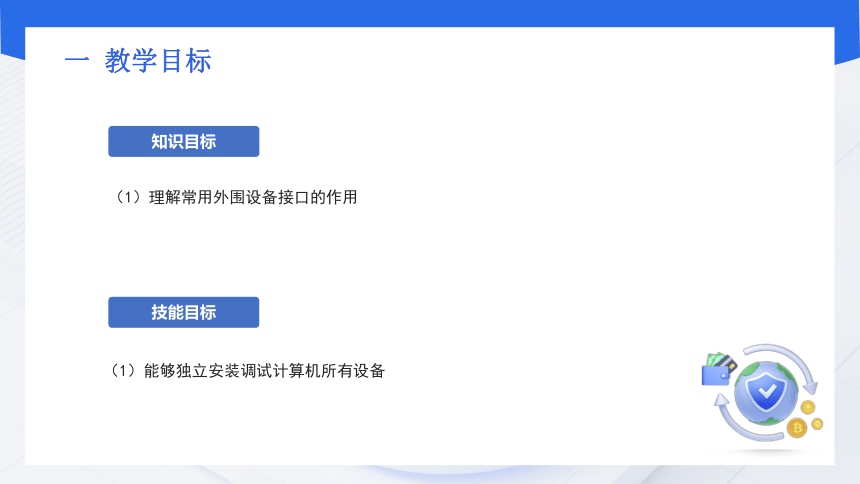

一 教学目标
知识目标
（1）理解常用外围设备接口的作用
技能目标
（1）能够独立安装调试计算机所有设备

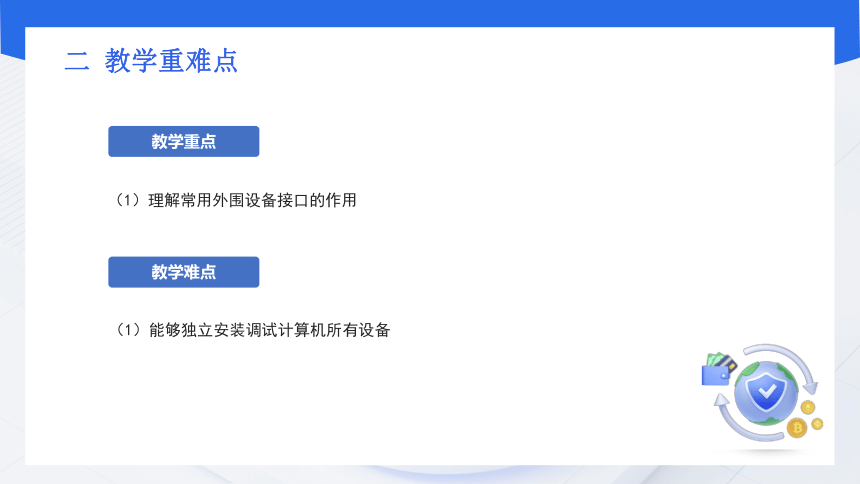

二 教学重难点
教学重点
（1）理解常用外围设备接口的作用
教学难点
（1）能够独立安装调试计算机所有设备

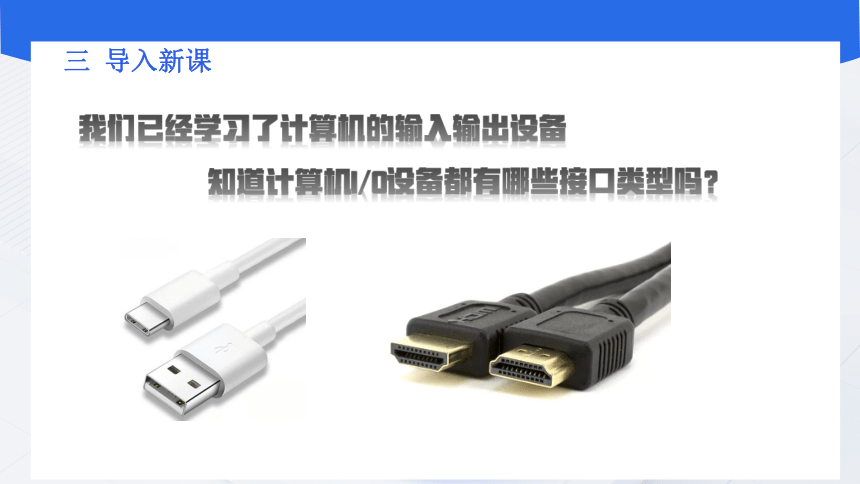

我们已经学习了计算机的输入输出设备
知道计算机I/O设备都有哪些接口类型吗？
三 导入新课

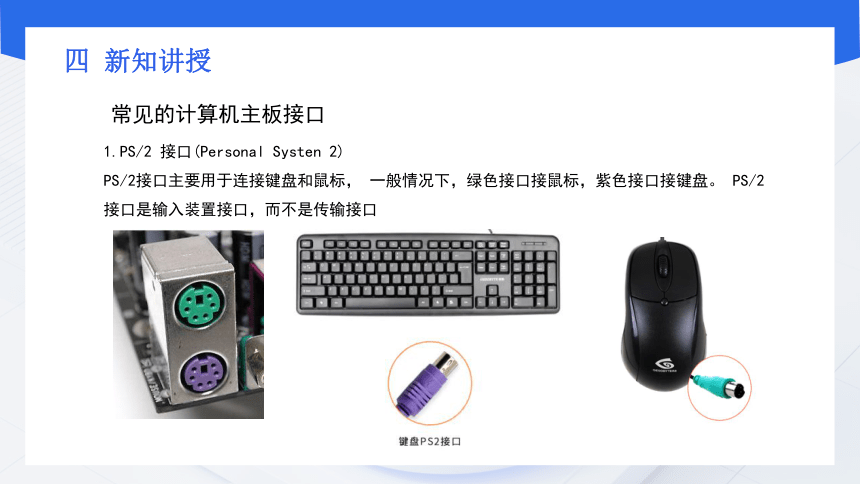

1.PS/2 接口(Personal Systen 2)
PS/2接口主要用于连接键盘和鼠标， 一般情况下，绿色接口接鼠标，紫色接口接键盘。 PS/2接口是输入装置接口，而不是传输接口
四 新知讲授
常见的计算机主板接口

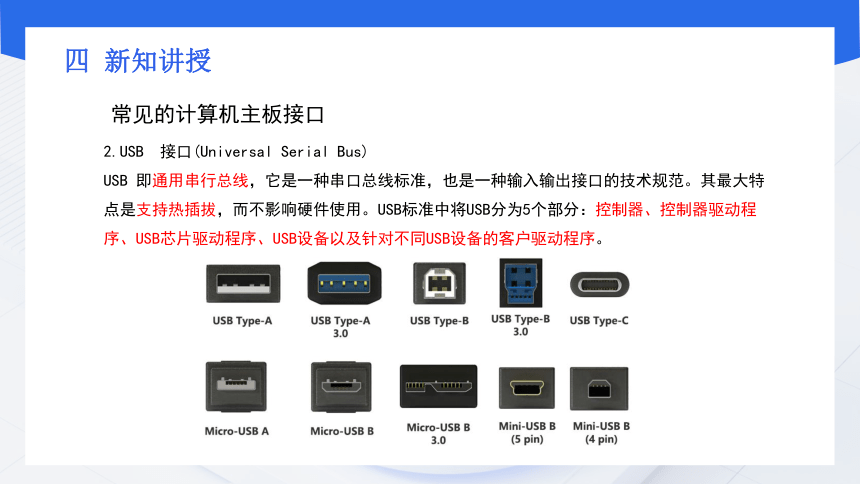

2.USB 接口(Universal Serial Bus)
USB 即通用串行总线，它是一种串口总线标准，也是一种输入输出接口的技术规范。其最大特点是支持热插拔，而不影响硬件使用。USB标准中将USB分为5个部分：控制器、控制器驱动程序、USB芯片驱动程序、USB设备以及针对不同USB设备的客户驱动程序。
四 新知讲授
常见的计算机主板接口

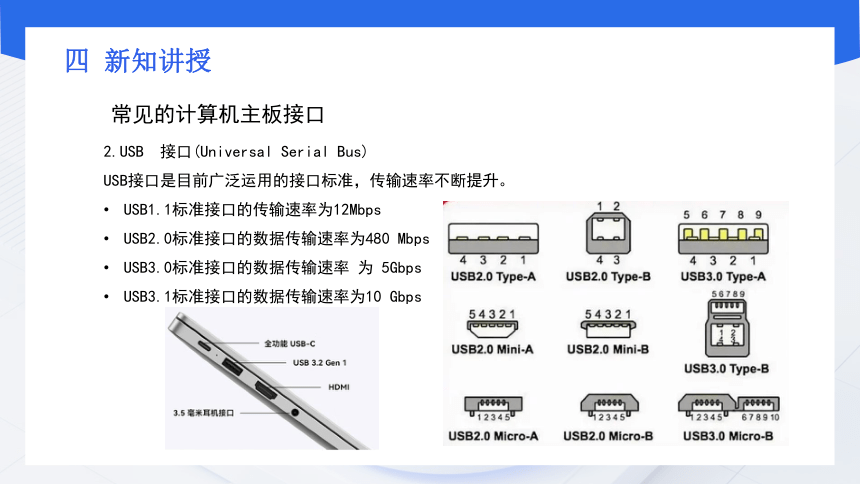

2.USB 接口(Universal Serial Bus)
USB接口是目前广泛运用的接口标准，传输速率不断提升。
USB1.1标准接口的传输速率为12Mbps
USB2.0标准接口的数据传输速率为480 Mbps
USB3.0标准接口的数据传输速率 为 5Gbps
USB3.1标准接口的数据传输速率为10 Gbps
四 新知讲授
常见的计算机主板接口

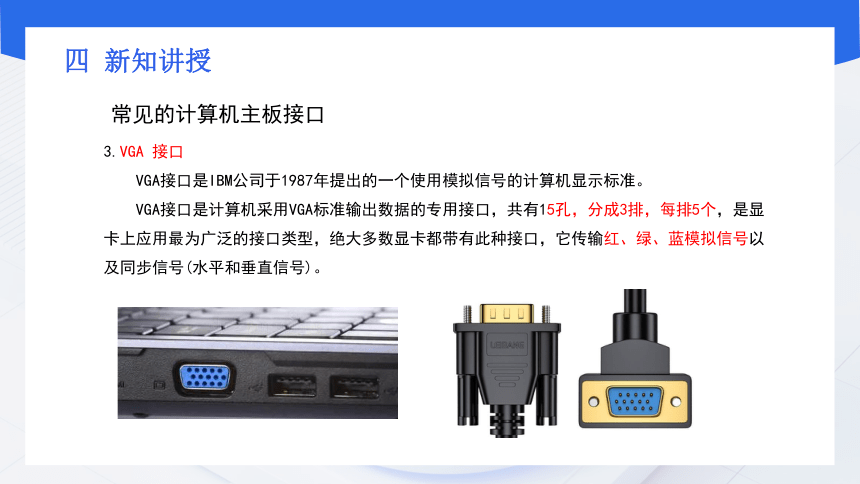

3.VGA 接口
VGA接口是IBM公司于1987年提出的一个使用模拟信号的计算机显示标准。
VGA接口是计算机采用VGA标准输出数据的专用接口，共有15孔，分成3排，每排5个，是显卡上应用最为广泛的接口类型，绝大多数显卡都带有此种接口，它传输红、绿、蓝模拟信号以及同步信号(水平和垂直信号)。
四 新知讲授
常见的计算机主板接口

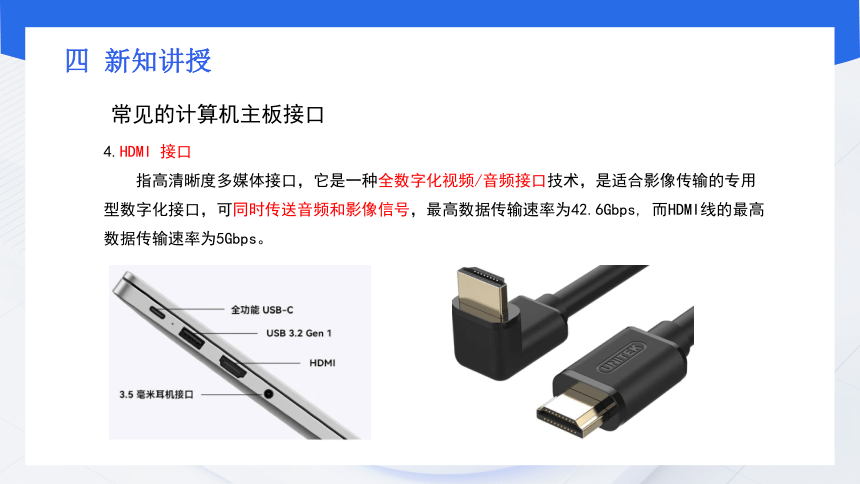

4.HDMI 接口
指高清晰度多媒体接口，它是一种全数字化视频/音频接口技术，是适合影像传输的专用型数字化接口，可同时传送音频和影像信号，最高数据传输速率为42.6Gbps, 而HDMI线的最高数据传输速率为5Gbps。
四 新知讲授
常见的计算机主板接口
5.DVI 接口
DVI接口又称数字视频接口，有DVI-A、DVI-D和 DVI-I三种不同类型的接口形式。
DVI-A 只能传输模拟信号
DVI-D只能传输数字信号
DVI-I既可传输数字信号，也可传输模拟信号。
DVI接口在个人计算机、DVD、高清电视(HDTV)、高清投影仪等设备上有广泛的应用。
四 新知讲授
常见的计算机主板接口
6.RJ-45 接口
RJ-45 接口由插头(接头、水晶头)和插座(模块)组成，插头有8个凹槽和8个触点。
RJ-45 接口有两类：用于以太网网卡、路由器以太网接口等的DTE (数据终端设备)类型和用于交换机等的 DCE(数字通信设备)类型。
四 新知讲授
常见的计算机主板接口
7. 音频输入输出接口
音频接口是连接传声器、其他声源与计算机相连的接口。音频接口通常与传声器、线路输
入和其他声源输入设备配合使用
四 新知讲授
常见的计算机主板接口
8. 串行接口
串行通信接口(通常指COM 接口),简称串口，是采用串行通信方式的扩展接口。
串行接口数据通信会一位一位地顺序传送，数据传输率一般为115~ 230 Kbps,只要一对传输线就可以实现双向通信，从而大大降低了成本，特别适用于远距离通信，但传送速率较慢。
四 新知讲授
常见的计算机主板接口
8. 串行接口
串行接口可连接鼠标、外置 Modem、老式摄像头和手写板等外围设备，也可应用于两台计 算机(或设备)之间的互连，但该接口不支持热插拔及传输速率较低，新主板和大部分便携式计
算机已取消该接口。目前，串行接口多用于工控、测量设备以及部分通信设备。
四 新知讲授
常见的计算机主板接口
9. 并行接口
并行接口指采用并行传输方式传输数据的接口标准。通常是以字节(8位)或双字节(16 位)为单位进行数据传输，并行接口的数据传输速率最高可达16 Mbps。并行接口是指数据的各位同时进行传送，其特点是传输速率快，但当传输距离较远、位数又多时，就导致通信线路复杂且成本提高。现主要用于打印机和绘图仪， 一般称为打印接口或LPT 接口。
四 新知讲授
常见的计算机主板接口
10.Type-C 接口
USB Type-C是一种全新的USB 接口形式(USB 接口还有Type-A 和 Type-B), 它是USB标准化组织为解决 USB 接口长期以来物理接口规范不统一，电能只能单向传输等弊端而制定的全新接口，它集充电，显示和数据传输等功能于一身。
Type-C 接口最大的特点是支持正反2个方向插入，解决了“USB 永远插不准”的难题。
四 新知讲授
常见的计算机主板接口
11.IEEE 1394接口
IEEE 1394接口是苹果公司开发的串行标准，中文译名为火线接口 (Firewire) 。IEEE 1394 接口支持外设热插拔，可为外围设备提供电源，能连主板 Type-C 接口接多个不同设备，支持同步数据传输。
四 新知讲授
常见的计算机主板接口
11.IEEE 1394接口
IEEE 1394分为两种传输方式：Backplane 模式和 Cable 模式。
Backplane 模式可用于多数的高带宽应用。
Cable 模式是传输速率非常快的模式，分别为100 Mbps 、200 Mbps 和400 Mbps几种。
四 新知讲授
常见的计算机主板接口
四 新知讲授
知识拓展-正确打开计算机
01
02
03
先开外设，再开主机
开启计算机及外围设备总电源
打开计算机外围设备(如显示器、打印机和扫描仪等)电源
打开计算机主机电源
四 新知讲授
知识拓展-正确关机
先关主机，再关外围设备
02
单击“开始”按钮，从菜单中选择“关机”命令
01
关闭计算机正在运行的程序
03
关闭计算机外围设备(如显示器，打印机，扫描仪等)电源
04
关闭计算机总电源
印机的连接、安装与配置。
五 师生互动
请将各种常见I/O 接口特点和功能填入表
接口名称 传输速率 常见连接设备 是否支持热插拔
串行接口
并行接口
PS/2'接口
USB2.0接口
USB3.0接口
USB3.1接口
Type-C接口
IEEE1394接口
VGA接口
HDMI接口
√√√
1.对于PS/2接口，下列说法错误的是（ ）。
A.PS、2接口主要用于连接鼠标和键盘
B.绿色接口接鼠标
C.紫色接口接键盘
D.PS/2接口是传输接口
2.对于USB接口，下列说法错误的是（ ）
A.USB接口是目前广泛运用的接口标准
B.USB1.1标准接口的传输速率 为480 Mbps
C.USB接口支持热插拔
D.USB 即通用串行总线
六 课堂练习
√√√
（ ）接口是IBM公司于1987年提出的一个使用模拟信号的计算机显示标准
A. VGA
B. HDMI
C. USB
D. PS/2
( )接口是指高清晰度多媒体接口。
A.HDMI
B. PS/2
C. RJ-45
D. DVI
六 课堂练习
六 课堂小结
1.尝试组建一个家庭影院系统，需要用到哪些设备 你打算如何实施
2.尝试将手机作为一个存储设备使用和计算机相连，你将如何操作
3.在网络上搜集主板I/O 接口图解，进一步认识不同I/O 接口
4. 完成课下作业
七 布置作业
