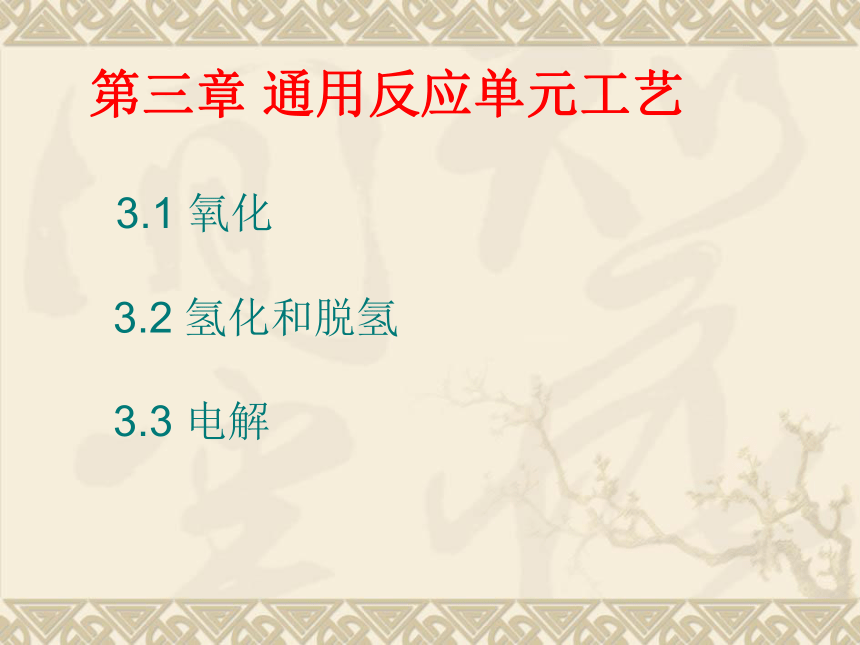

第三章 通用反应单元工艺
3.1 氧化
3.2 氢化和脱氢
3.3 电解
3.1 氧化
返回

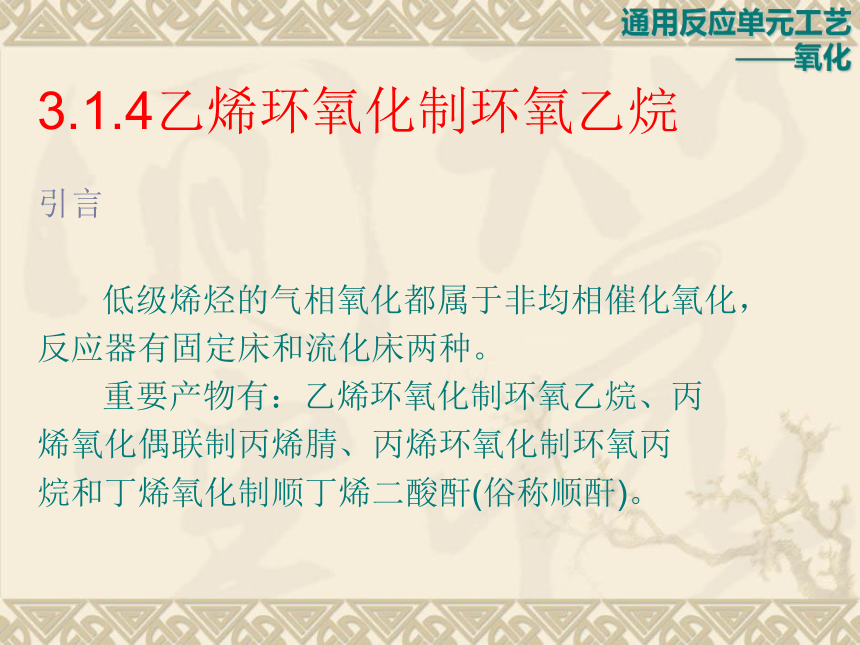

3.1.4乙烯环氧化制环氧乙烷
引言
低级烯烃的气相氧化都属于非均相催化氧化，
反应器有固定床和流化床两种。
重要产物有：乙烯环氧化制环氧乙烷、丙
烯氧化偶联制丙烯腈、丙烯环氧化制环氧丙
烷和丁烯氧化制顺丁烯二酸酐(俗称顺酐)。
通用反应单元工艺
——氧化

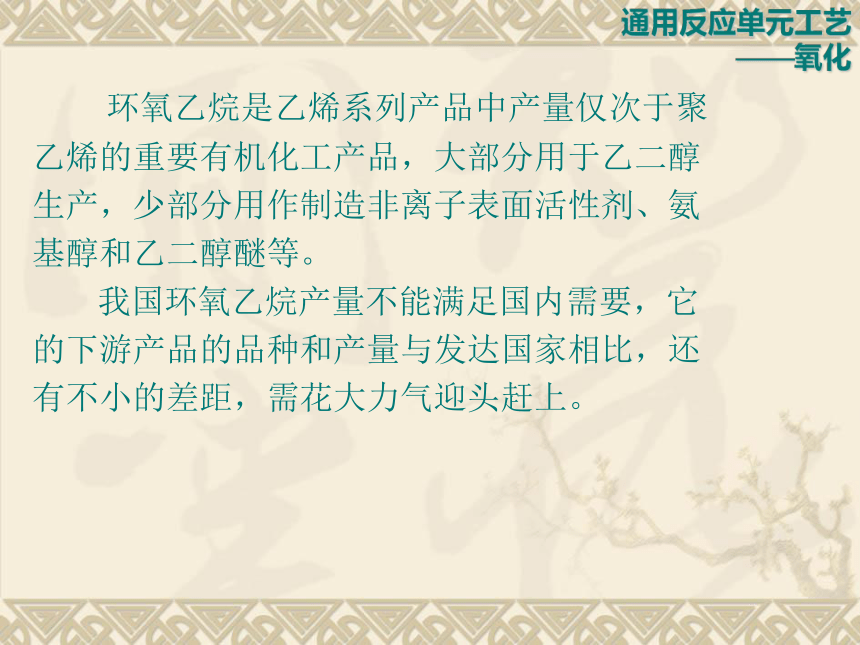

环氧乙烷是乙烯系列产品中产量仅次于聚
乙烯的重要有机化工产品，大部分用于乙二醇
生产，少部分用作制造非离子表面活性剂、氨
基醇和乙二醇醚等。
我国环氧乙烷产量不能满足国内需要，它
的下游产品的品种和产量与发达国家相比，还
有不小的差距，需花大力气迎头赶上。
通用反应单元工艺
——氧化

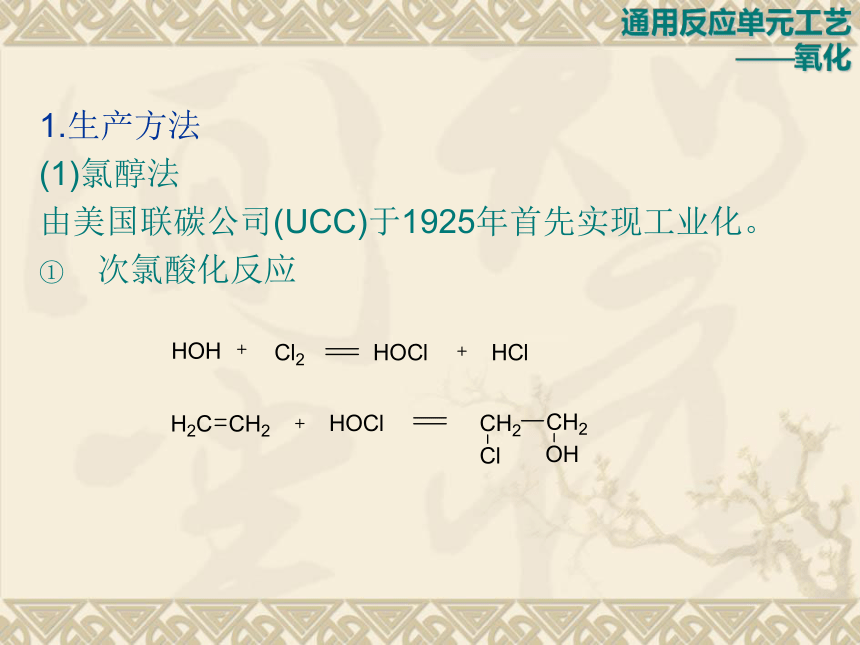

1.生产方法
(1)氯醇法
由美国联碳公司(UCC)于1925年首先实现工业化。
次氯酸化反应
通用反应单元工艺
——氧化
主要副反应有：
还生成少量二氯乙醚：
工艺条件：反应温度 40～60℃
n(C2H4):n(Cl2)=(1.1~1.2):1
通用反应单元工艺
——氧化

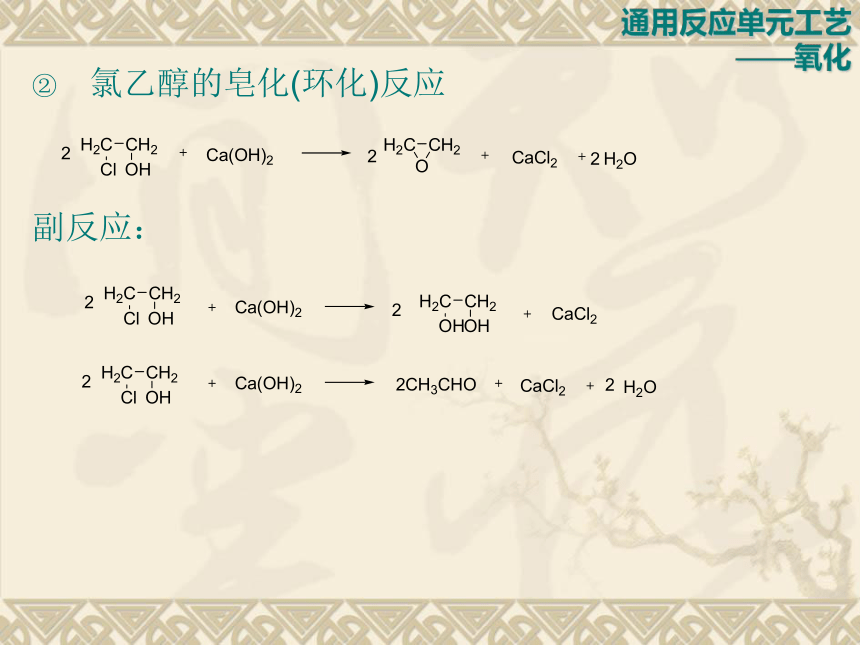

氯乙醇的皂化(环化)反应
副反应：
通用反应单元工艺
——氧化

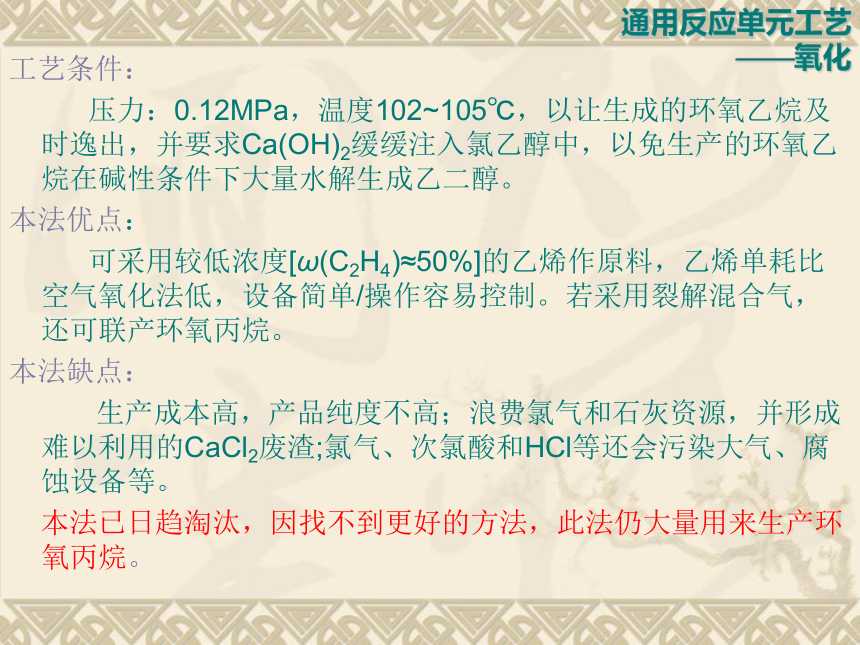

工艺条件：
压力：0.12MPa，温度102~105℃，以让生成的环氧乙烷及时逸出，并要求Ca(OH)2缓缓注入氯乙醇中，以免生产的环氧乙烷在碱性条件下大量水解生成乙二醇。
本法优点：
可采用较低浓度[ω(C2H4)≈50%]的乙烯作原料，乙烯单耗比空气氧化法低，设备简单/操作容易控制。若采用裂解混合气，还可联产环氧丙烷。
本法缺点：
生产成本高，产品纯度不高；浪费氯气和石灰资源，并形成难以利用的CaCl2废渣;氯气、次氯酸和HCl等还会污染大气、腐蚀设备等。
本法已日趋淘汰，因找不到更好的方法，此法仍大量用来生产环氧丙烷。
通用反应单元工艺
——氧化
(2)直接氧化法
拥有技术主要有：美国联碳公司(UCC)、美国科
学设计公司和美国壳牌化学开发公司三家。此外，
日本触媒化学、意大利Snan Progetti和德国Huels
也拥有相关技术。
最早开发成功并实现工业化生产的是空气氧化法。随
后因氧气供应日益充足，氧气氧化法与空气法相比又有诸
多优点，如乙烯消耗定额比空气法低，设备和管路比空气
法少等，逐渐取代空气法，成为目前世界上环氧乙烷的主
要生产方法，我国也基本上采用氧气氧化法。
通用反应单元工艺
——氧化

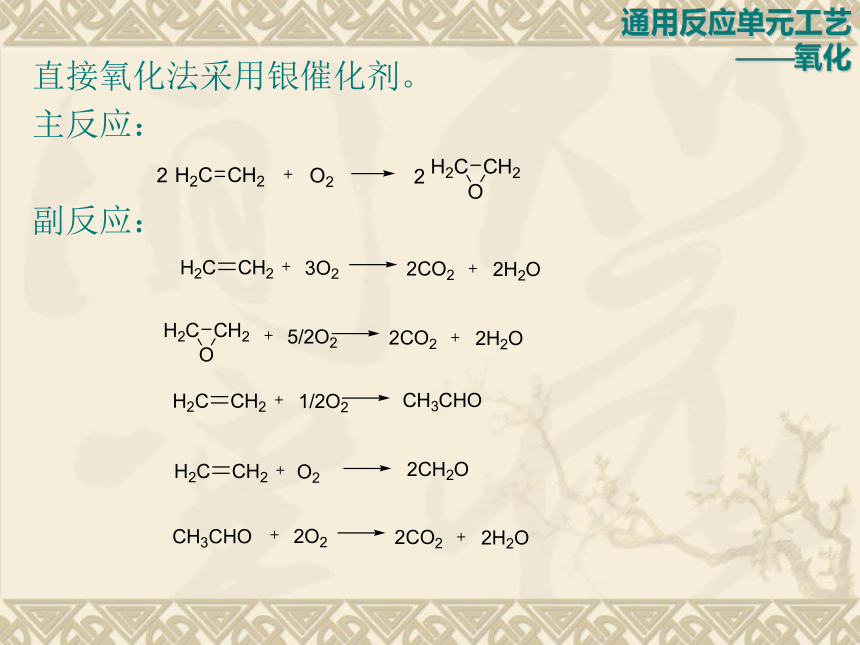

直接氧化法采用银催化剂。
主反应：
副反应：
通用反应单元工艺
——氧化

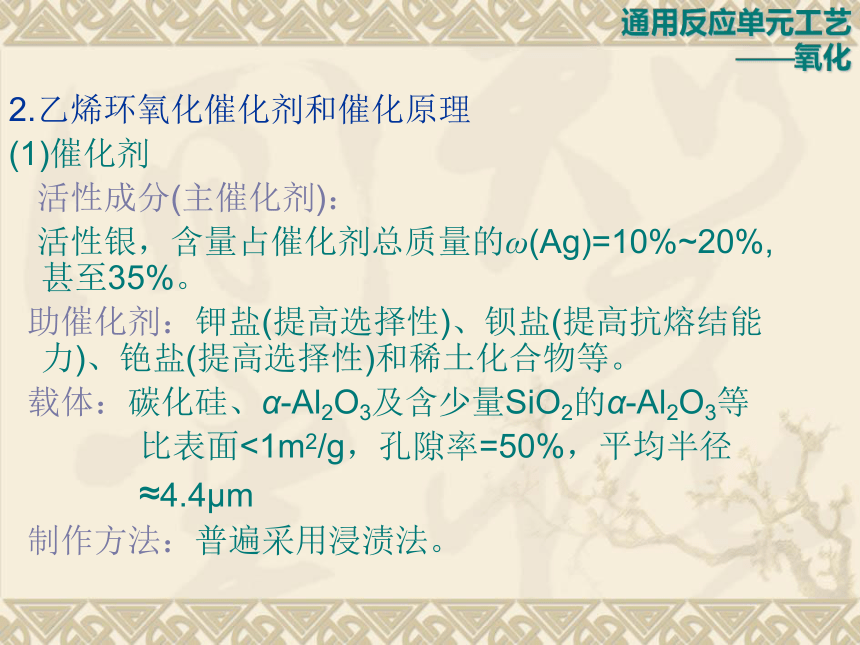

2.乙烯环氧化催化剂和催化原理
(1)催化剂
活性成分(主催化剂)：
活性银，含量占催化剂总质量的ω(Ag)=10%~20%,甚至35%。
助催化剂：钾盐(提高选择性)、钡盐(提高抗熔结能力)、铯盐(提高选择性)和稀土化合物等。
载体：碳化硅、α-Al2O3及含少量SiO2的α-Al2O3等
比表面<1m2/g，孔隙率=50%，平均半径
≈4.4μm
制作方法：普遍采用浸渍法。
通用反应单元工艺
——氧化

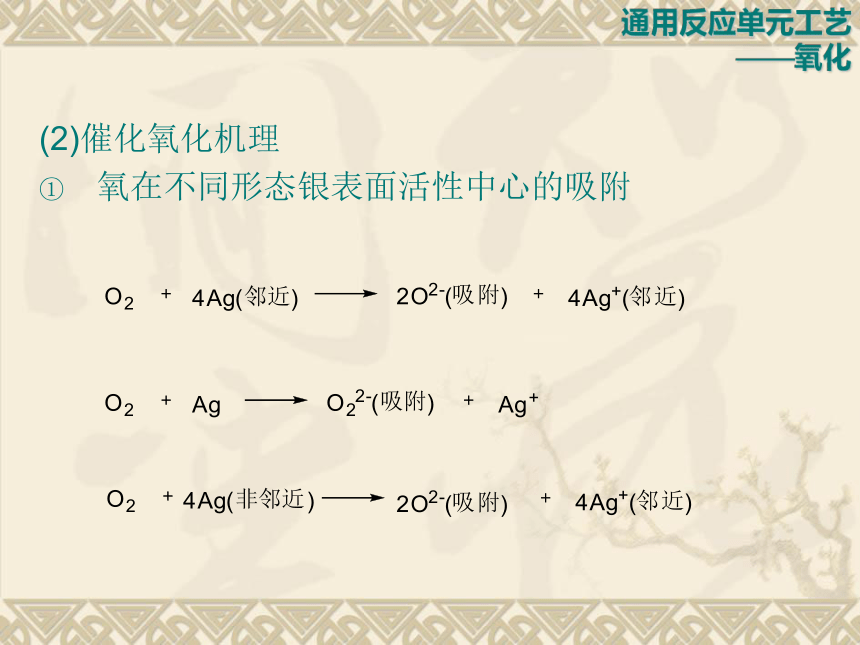

(2)催化氧化机理
氧在不同形态银表面活性中心的吸附
通用反应单元工艺
——氧化
乙烯与吸附氧之间的相互作用
乙烯与原子氧离子作用发生深度氧化反应，生成CO2和水；乙烯与分子氧离子作用生成环氧乙烷
吸附热
抑制原子氧离子生成的方法
加适量氯(只需每升几毫克)抑制乙烯的深度氧化反应。
乙烯与分子氧离子的反应
通用反应单元工艺
——氧化
生成的原子氧与乙烯发生深度氧化反应生成CO2和水：
近年来Force和Bell提出新的见解，认为原子氧离子与气相中的乙烯反应生成EO，与吸附态的乙烯反应则发生深度氧化反应，生成CO2和水，而添加抑制剂二氯乙烷，除占据银 表面的强活性中心外，还能挤占部分乙烯的吸附位，使吸附态乙烯浓度下降，从而提高乙烯生成EO的选择性，这种解释给生成更多EO提供了可能性，似乎更符合生产实际。
通用反应单元工艺
——氧化
(3)反应动力学方程
苏联学者捷姆金M.и.和库利科夫H.B提出的
反应机理为：
通用反应单元工艺
——氧化
Ag(s)表示银的表面化合物，Z表示Ag2(s)O，ZO表示Ag2(s)O2。
通用反应单元工艺
——氧化
根据以上反应机理，两位作者导出了反应动力学方程：
通用反应单元工艺
——氧化
3.工艺条件的选择
(1)反应温度
在实际生产中，反应温度取决于催化剂性能，
一般空气法控制在220～290℃，氧气法控制在
204～270 ℃。
乙烯环氧化生成环氧乙烷和二氧化碳的反应速率与温度的关系图
通用反应单元工艺
——氧化
(2)空速
对空气法，主反应器空速一般取7000h-1。
对氧气法，空速为5500～7000h-1。
(3)反应压力
压力对反应速率影响不大，但考虑设备的生产
能力和后续的吸收操作，直接氧化法均在加压下进
行，一般为1.0～3.0MPa，压力不能太高。
通用反应单元工艺
——氧化
(4)原料纯度和配比
原料纯度
一般要求原料乙烯中的杂质含量为：
原料气配比
空气法有两种配比
氧气法因排放尾气大为减少，此时的配比ψ(O2)=6 % ～8%、
ψ(乙烯)=15 % ～25%
高氧低乙烯
[ψ(O2)=12 % ～16%、ψ(乙烯)=1.8%]
低氧高乙烯
[ψ(O2)=5.8 % ～7.2%、 ψ(乙烯)=3.5%～5.0%]
C2 H2 C3以上烃 硫化物 氯化物 H2
<5μL/L <10μL/L <1μL/L <1μL/L <5μL/L
通用反应单元工艺
——氧化
4.氧化法工艺流程
(1)空气氧化法
空气经洗涤后与乙烯混合，进入主氧化反应器
的配比为：ψ(O2)=6%、 ψ(乙烯)=4.3%,
ψ(CO2)=11%、 ψ (N2)=78%。
工艺条件为：反应温度240～290℃，压力2.3MPa
空速7000h-1，乙烯转化率为35%左右，选择性约68%，单程收率约24%。
通用反应单元工艺
——氧化
通用反应单元工艺
——氧化
空气法生产环氧乙烷流程图
(2)氧气氧化法
合成工序见下图
通用反应单元工艺
——氧化
回收工序见下图
通用反应单元工艺
——氧化
5.氧化反应器简介
目前乙烯环氧化反应器全部采用列管式反应器，
冷却液有沸腾水、煤油和导生油等，下图所示为加
压热水作载热体的反应装置。
以加压热水作载热体的反应装置示意图
通用反应单元工艺
——氧化
以矿物油或联苯－联苯醚为载热体的反应装置示意图
6.安全生产技术
(1)氧化反应器生产过程的控制
热点的产生
采用小管径和沸腾水传热，在径向温度分布均
匀。但沿管长方向，原料入口处，反应物料浓度高，
反应速率快，产生的热量又不能及时传出。此时，
沿管长方向温度不断上升，当升至某一点，反应热
与传出热相等，此后，传出热大于反应热，沿管长
方向温度由高向低逐渐下降，此点称为“热点”。
通用反应单元工艺
——氧化
存在参数敏感区
某些参数，例如进料温度、浓度、壁温等对热
点的形成有明显影响。某一参数在开始变化时，对
热点的改变不敏感，继而加大变化至某一程度，即
达热点敏感区，这一参数此时只须变更少许就能引
起热点温度迅速上升，甚至产生“飞温”现象，进入
参数敏感区最小的一点温度称为临界温度。在操作
中要避免进入参数敏感区。
通用反应单元工艺
——氧化
热点的控制
工业上对原料气入口温度、原料初始浓度都
已加以严格控制，为控制壁温，对冷却剂温度也已
加以控制，一般比热点温度小10℃以上。就催化
剂而言，提高反应选择性也是控制热点温度的重要
措施。催化剂选择性提高，深度氧化反应少，放出
热量可明显减少，热点温度下降。
通用反应单元工艺
——氧化
尾烧及其控制
催化剂粉末随反应气流出至尾部时，因脱离
换热部位，温度猛烈上升，甚至发生燃烧和爆炸事
故，控制方法是改进催化剂的耐磨性，采用由上向
下的流向以减少气流对催化剂的冲刷，以减少生成
的粉尘量，在出口处喷入少量冷水降温度。
通用反应单元工艺
——氧化
采用煤油作冷却剂时，严防泄漏，否则会酿成燃烧
或爆炸事故，导生油是联苯-联苯醚的混合物蒸气对人
体有害，应尽量少用。采用沸腾水，因压力极，要求管
板厚实，焊接牢固，管子与花板接口处不渗漏，否则也
会酿成生产事故。
(2) 混合器生产过程控制
混合器设计不当，会造成氧气浓度在局部区域过高
而发生着火和爆炸，为此要求氧气从喷嘴喷出的速率大
大超过含乙烯循环气的火焰传播速率，从而避免产生氧
浓度局部过高的现象。
7.环氧乙烷生产中的新工艺和新技术
(1)乙烯回收技术
(2)环氧乙烷回收技术
(3)节能技术
(4)CO2回收精制技术
通用反应单元工艺
——氧化
