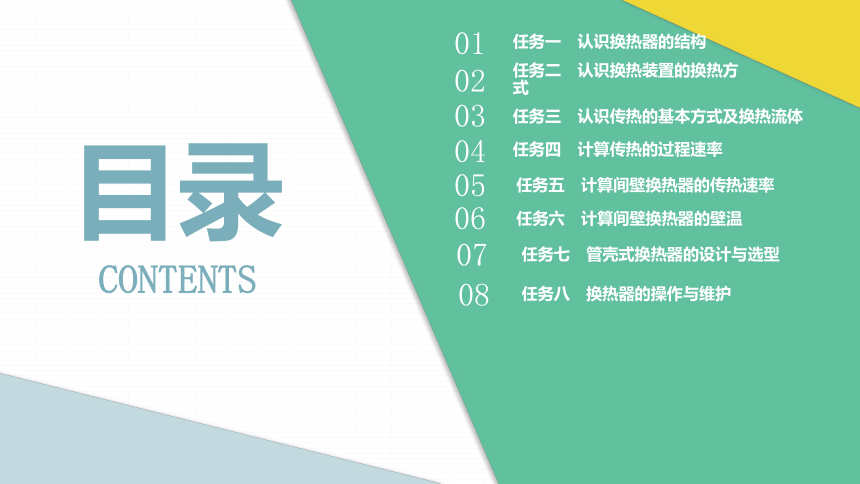

模块二 传热
01
任务一 认识换热器的结构
02
任务二 认识换热装置的换热方式
03
任务三 认识传热的基本方式及换热流体
04
任务四 计算传热的过程速率
05
任务五 计算间壁换热器的传热速率
06
07
任务六 计算间壁换热器的壁温
任务七 管壳式换热器的设计与选型
任务八 换热器的操作与维护
08
07
任务七 管壳式换热器的设计与选型
　　　
子任务1 列管换热器工艺设计　　
一、冷、热流体流动通道的选择
在列管式换热器内，冷、热流体流动通道可根据以下原则进行选择：
（1）不洁净和易结垢的液体宜走容易清洗的一侧。固定管板式换热器应走管程，U型管换热器应该走壳程；
（2）腐蚀性流体宜走管程，以免管束和壳体同时受腐蚀；
（3）压强高的流体宜走管内，以免壳体承受压力；
（4）饱和蒸气宜走壳程，因饱和蒸汽比较清净，对流传热系数与流速无关而且冷凝液容易排出；
07
任务七 管壳式换热器的设计与选型
　　　

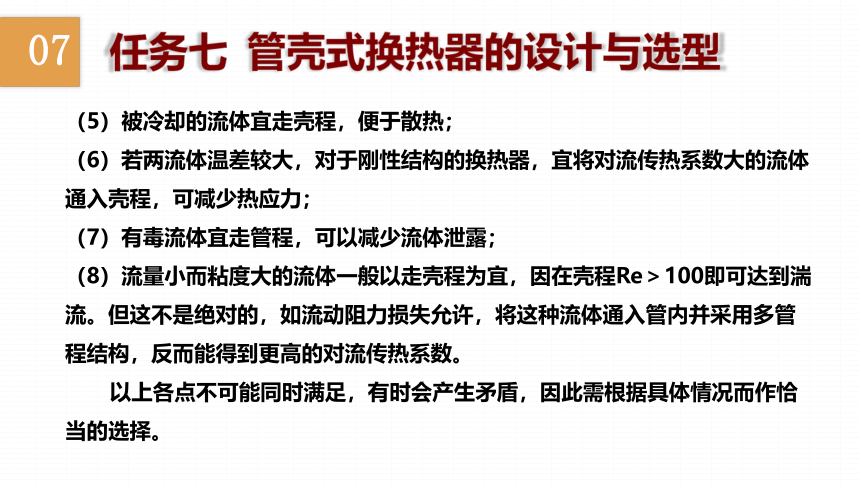

（5）被冷却的流体宜走壳程，便于散热；
（6）若两流体温差较大，对于刚性结构的换热器，宜将对流传热系数大的流体通入壳程，可减少热应力；
（7）有毒流体宜走管程，可以减少流体泄露；
（8）流量小而粘度大的流体一般以走壳程为宜，因在壳程Re＞100即可达到湍流。但这不是绝对的，如流动阻力损失允许，将这种流体通入管内并采用多管程结构，反而能得到更高的对流传热系数。
以上各点不可能同时满足，有时会产生矛盾，因此需根据具体情况而作恰当的选择。
07
任务七 管壳式换热器的设计与选型
　　　

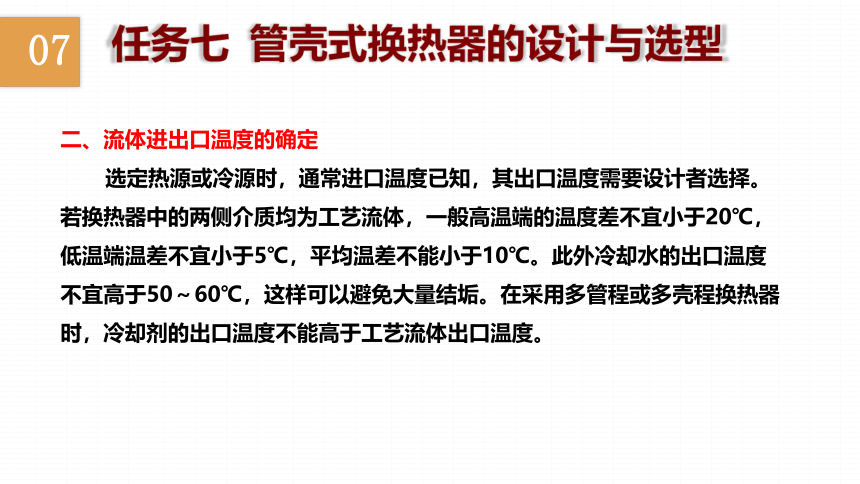

二、流体进出口温度的确定
选定热源或冷源时，通常进口温度已知，其出口温度需要设计者选择。若换热器中的两侧介质均为工艺流体，一般高温端的温度差不宜小于20℃，低温端温差不宜小于5℃，平均温差不能小于10℃。此外冷却水的出口温度不宜高于50～60℃，这样可以避免大量结垢。在采用多管程或多壳程换热器时，冷却剂的出口温度不能高于工艺流体出口温度。
07
任务七 管壳式换热器的设计与选型
　　　

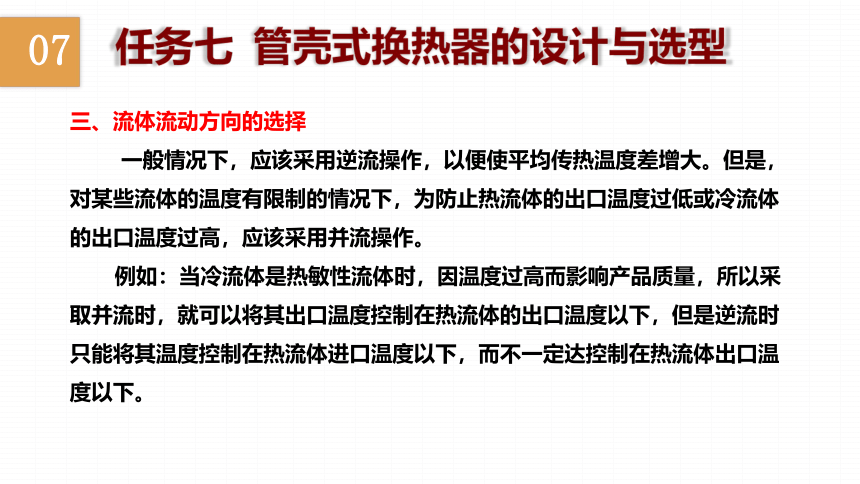

三、流体流动方向的选择
一般情况下，应该采用逆流操作，以便使平均传热温度差增大。但是，对某些流体的温度有限制的情况下，为防止热流体的出口温度过低或冷流体的出口温度过高，应该采用并流操作。
例如：当冷流体是热敏性流体时，因温度过高而影响产品质量，所以采取并流时，就可以将其出口温度控制在热流体的出口温度以下，但是逆流时只能将其温度控制在热流体进口温度以下，而不一定达控制在热流体出口温度以下。
07
任务七 管壳式换热器的设计与选型
　　　

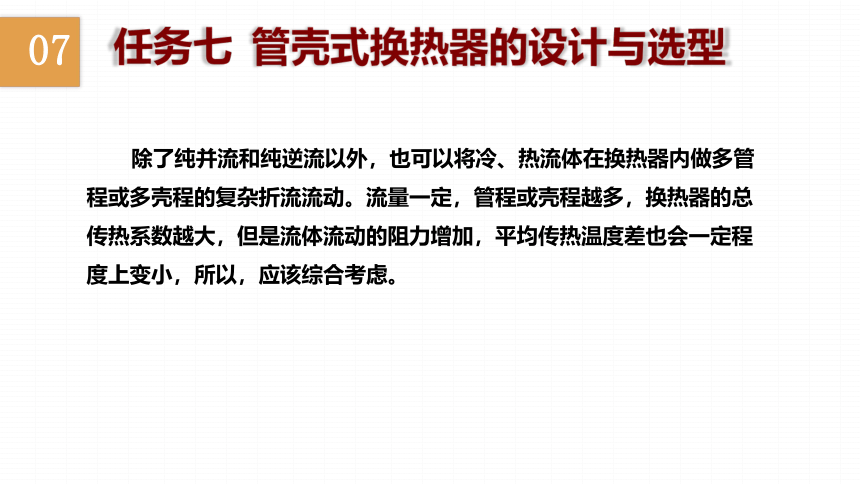

除了纯并流和纯逆流以外，也可以将冷、热流体在换热器内做多管程或多壳程的复杂折流流动。流量一定，管程或壳程越多，换热器的总传热系数越大，但是流体流动的阻力增加，平均传热温度差也会一定程度上变小，所以，应该综合考虑。
07
任务七 管壳式换热器的设计与选型
　　　

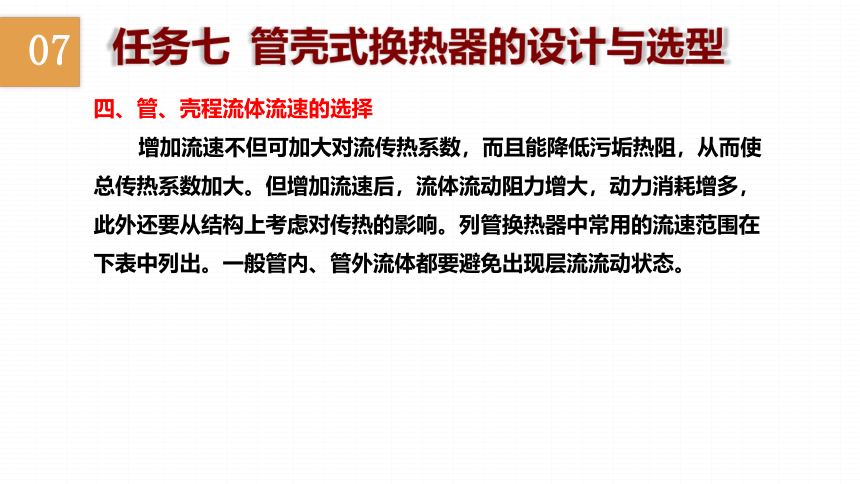

四、管、壳程流体流速的选择

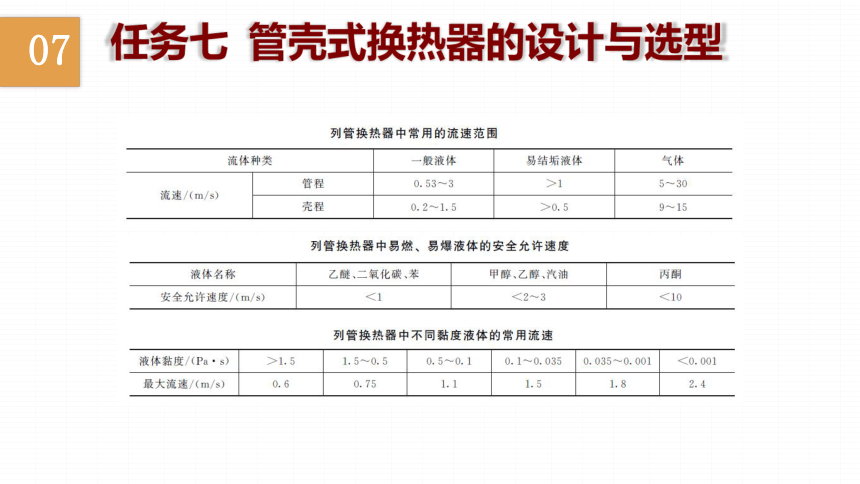

增加流速不但可加大对流传热系数，而且能降低污垢热阻，从而使总传热系数加大。但增加流速后，流体流动阻力增大，动力消耗增多，此外还要从结构上考虑对传热的影响。列管换热器中常用的流速范围在下表中列出。一般管内、管外流体都要避免出现层流流动状态。
07
任务七 管壳式换热器的设计与选型
　　　
07
任务七 管壳式换热器的设计与选型

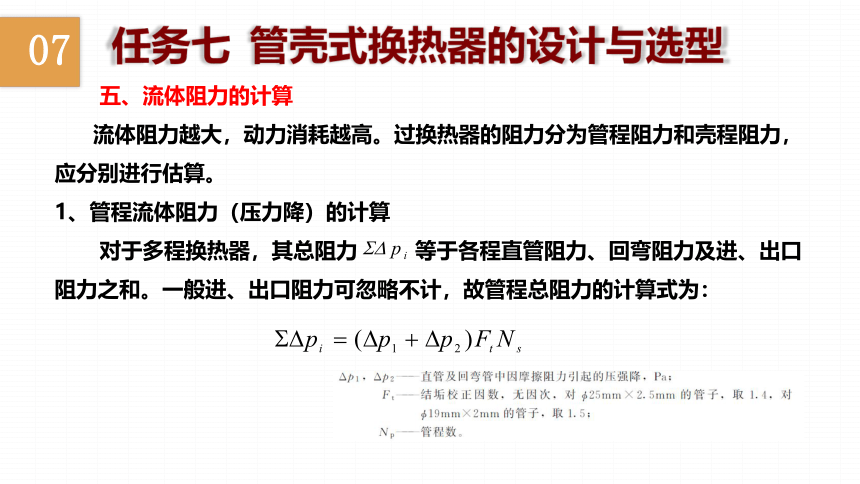

五、流体阻力的计算
流体阻力越大，动力消耗越高。过换热器的阻力分为管程阻力和壳程阻力，应分别进行估算。
1、管程流体阻力（压力降）的计算
对于多程换热器，其总阻力 等于各程直管阻力、回弯阻力及进、出口阻力之和。一般进、出口阻力可忽略不计，故管程总阻力的计算式为：
07
任务七 管壳式换热器的设计与选型

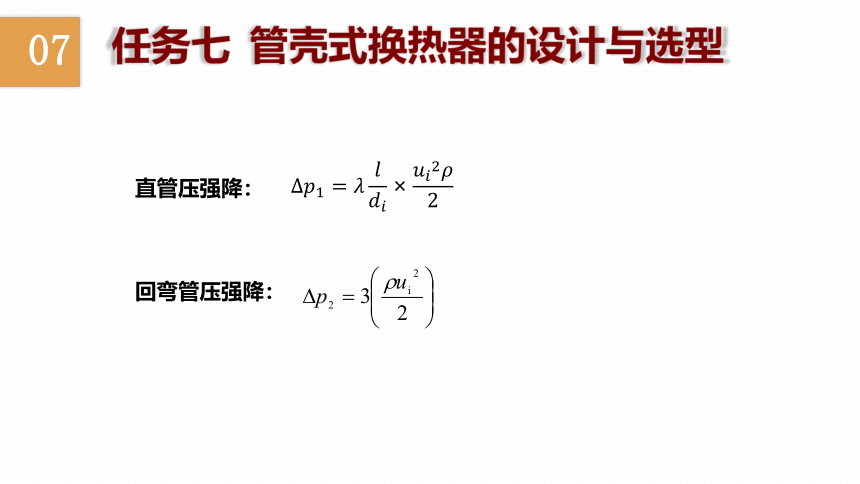

直管压强降：
回弯管压强降：
07
任务七 管壳式换热器的设计与选型

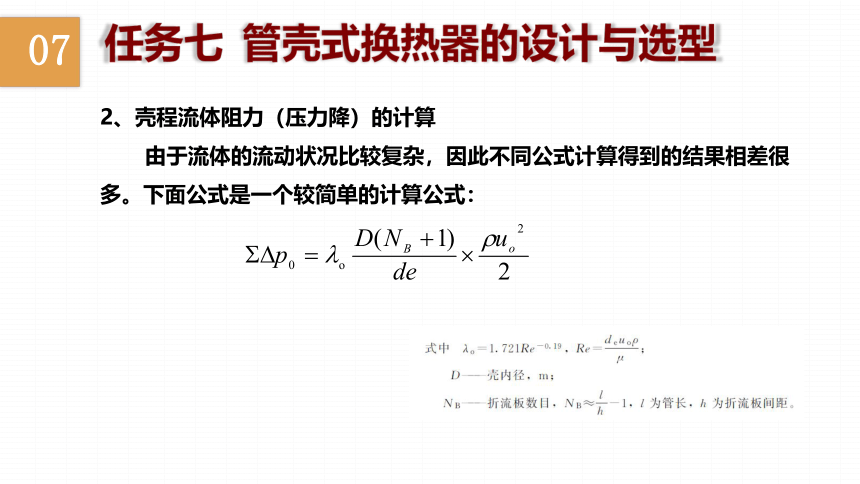

2、壳程流体阻力（压力降）的计算
由于流体的流动状况比较复杂，因此不同公式计算得到的结果相差很多。下面公式是一个较简单的计算公式：
07
任务七 管壳式换热器的设计与选型
管子正方形排列时：
管子正三角形排列时：
——相邻两管中心距
——外径m。
——壳一侧流体的流速，根据流体流过的最大面积计算
07
任务七 管壳式换热器的设计与选型
　　　
某生产过程中，用循环冷却水将某油品由140℃冷却到40℃。循环水的入口温度为30℃，出口温度为40℃，流量为32353kg/h。换热过程拟采用一列单管程列管式换热器，试完成下列任务：（1）确定流体流动空间，并选择流体流动方向；（2）选择流体流动速度；（3）若采用φ25×2.5mm的换热管，根据选择流速的大小估计管子数。
已知：油品物性：黏度为0.000715Pa.s，密度为825kg/m3，比热容
循环水物性：黏度为0.000725Pa.s,密度为994kg/m3，比热容
07
任务七 管壳式换热器的设计与选型
解：（1）由于循环水容易结垢，为便于清洗，应使循环水走管程，油走壳程。在变温传热过程中，由于逆流平均传热温度差较大，所以应采用逆流操作；
（2）管程内循环水的黏度0.000725 Pa.s＜0.001 Pa.s，为易结垢液体，其在管程的速度 ＞1m/s，最大值为2.4 m/s；
一般液体在壳程内速度范围为0.2～1.5 m/s，而易燃、易爆液体的安全允许速度＜2～3 m/s，所以油品在壳程内流速范围取0.2～1.5 m/s；
（2）若取循环水的速度 u=1.5m/s，所需管子根数可用下式计算：
则所需换热管数为58根。
07
任务七 管壳式换热器的设计与选型
　　　
。
子任务2 列管换热器结构设计　　
一、换热管规格和排列方式的选择
换热管直径越小，换热器单位容积的传热面积越大，结构紧凑。因此，对于洁净的流体，管径可取得小些。但对于不洁净及易结垢的流体，管径应取得大些，以免堵塞。目前我国试行的系列标准规定采用φ19×2mm、φ25×2mm和φ25×2.5mm三种规格。管长的选择是以清洗方便和合理使用管材为准。我国生产的钢管长多为6m，系列标准中常为3的倍数，常用管长有1.5m、3m、4.5m和6m四种，其中以3m和6m更为普遍。
07
任务七 管壳式换热器的设计与选型
　　　
子任务2 列管换热器结构设计　　
管子的排列方式有直列和错列两种，而错列又有正三角形和正方形两种。
07
任务七 管壳式换热器的设计与选型
　　　
二、管程与壳程数的确定
为提高流速可采用多管程。但这样会增大流动阻力，降低流体的平均温度差，采用多程时，每程管数应大致相等。管程数N按下式计算：
式中 ——管程内流体的适宜流速，m/s；
——管程内流体的实际流速，m/s。
当温度差校正系数低于0.8时应采用多程，即将两个单程换热器串联。
07
任务七 管壳式换热器的设计与选型
　　　
三、折流挡板的设置
设置折流板的目的是为了提高管外对流传热系数，为取得良好效果，挡板的形状和间距必须适当。对圆缺形挡板而言，弓形缺口的大小对壳程流体的流动情况有重要影响。由下图可以看出，弓形缺口太大或太小都会产生“死区”，既不利于传热又往往增加流体流动阻力。一般说来，弓形缺口的高度可取为壳体内径的10%～40%，最常见的是20%和25%两种。
07
任务七 管壳式换热器的设计与选型
　　　
四、壳径的确定
壳体的内径应等于或稍大于管板的直径。可按计算的实际管数、管径、管中心距及管子的排列方法用作图法确定内径。此外，在初步设计中可按下式计算。
式中 ——管中心距，m；
——横过管束中心线的管数；
——管束中心线上最外壳管的中心至壳体内壁的距离，一般
按下式计算：
管子按正三角形排列：
管子按正方形排列：
07
任务七 管壳式换热器的设计与选型
　　　
子任务3 列管式换热器的选用步骤
　　
一、计算传热量和对数平均温度差推动力
在已知热流体流量Wh，进口温度T1、出口温度T2，冷却介质进口温度t1的条件下，按下列步骤选用列管式换热器。
1、由已知 、 、 ，按 计算传热量。
2、按总费用最低的原则，选则冷却介质出口温度 。
3、按冷、热流体为纯逆流计算 。
4、初步选择换热器内流体的流动方式，由热、冷流体进、出口温度计算流体流动方向上的温度校正系数 ， 应大于0.8，否则改变流动方式，重新计算。
5、按 ，计算此时的对数平均温度差推动力 。
07
任务七 管壳式换热器的设计与选型
　　　
二、初选换热器的尺寸规格及型号
1、选定换热器型式；
2、确定冷、热流体的流动通道；
3、选择冷、热流体的合适流速；
4、根据流速，确定管、壳程数和折流挡板间距；
5、根据经验或表4-8估计总传热系数 ，按 计算传热面积 。
6、根据 的数值参照系列标准选定换热管直径、长度、排列，进而选择适当的换热器型号。
07
任务七 管壳式换热器的设计与选型
　　　
三、计算总传热系数、校核传热面积
1、计算管程 、壳程 对流传热系数，如 太小，可以增加管程数，若改变管程数不能同时满足 ， 的要求，则应重新估计
值，另选一换热器型号进行试算，直至满足要求。 太小则可减小挡板间距。
2、根据流体的性质选择适当的污垢热阻 ，由 和对流传热系数 、 ，计算总传热系数 。
07
任务七 管壳式换热器的设计与选型
3、由传热速率基本方程计算所需传热面积A计。
4、比较A计与实际换热器所具有的传热面积A实，若A计＜A实，原则上上述的选用及计算均可行，否则需重新估计一个K估，重新计算A估和选用换热器。考虑到计算及选用的准确性和其它未预料到因素，一般应使换热器的实际传热面积A实比需要的传热面积A计大10%～25%。
07
任务七 管壳式换热器的设计与选型
　　　
四、核算压降
根据管程阻力的计算式 及壳程压降的计算式，计算出压力降应符合表 中的合理压力降要求。
07
任务七 管壳式换热器的设计与选型
　　　
（1）标准换热器的选用：某化工厂需要将流量为50的笨由80℃冷却到35℃，用水做冷却剂，操作条件下水的初始温度为15℃，试选用选用一台合适的换热器。
解：（1）基本数据处理：
苯的定性温度为：
根据设计经验，水的进出口温度一般控制在5～10℃左右，取水进出口温度差为10℃，则水的出口温度为25℃，水的定性温度为 ℃；
查得苯在定性温度下的物性数据为：
查得水在定性温度下的物性数据为：
07
任务七 管壳式换热器的设计与选型
　　　
（2）热负荷计算：
若忽略损失，则：
得冷却水用量为：
拟采用单壳程、偶数管程列管式换热器，平均温度差按：
得出0.84>0.8 ,所以选用单壳程偶数管程换热器合适。
（3）平均温度差计算：
逆流时换热器平均温度差为：
07
任务七 管壳式换热器的设计与选型
　　　
（4）初估换传热面积
参照（列管换热器中传热系数K的大致范围），取
（5）初选换热器型号
对于热、冷流体之间的温度差小于50℃时，不需要热补偿，可选用固定板管式换热器。根据换热器标准系列，初选换热器型号为：G1000IV-1.6-170。主要数据如下：
外壳直径 1000mm 公称压力 1.6MPa
公称面积 170m2 实际面积 173m2
管子规格 φ25×2.5mm 管长 3000mm
管子数 758 管程数 4
管子排列 正三角形 管程流通面积 0.0595m2
管间距 32mm
07
任务七 管壳式换热器的设计与选型
　　　
（6）核算传热面积
1）总传热系数计算
管程内参数计算：
管内对流传热系数：
壳程对流传热系数：
07
任务七 管壳式换热器的设计与选型
　　　
总传热系数计算：按薄壁换热器计算，忽略管壁热阻：
比较A计与实际换热器所具有的传热面积A实积得：
故所选换热器面积合适。
2)计算所需传热面积A计
由传热速率基本方程计算所需传热面积A计：
07
任务七 管壳式换热器的设计与选型
　　　
（７）核算压力降
1)管程流体阻力（压力降）的计算
查图管内摩擦系数：
管程压力降：
07
任务七 管壳式换热器的设计与选型
　　　
2)壳程流体阻力的计算
压力降在合理范围内，符合要求。
式中
