模块二 传热
01
任务一 认识换热器的结构
02
任务二 认识换热装置的换热方式
03
任务三 认识传热的基本方式及换热流体
04
任务四 计算传热的过程速率
05
任务五 计算间壁换热器的传热速率
06
07
任务六 计算间壁换热器的壁温
任务七 管壳式换热器的设计与选型
任务八 换热器的操作与维护
08
08
任务八 换热器的操作与维护
　　　

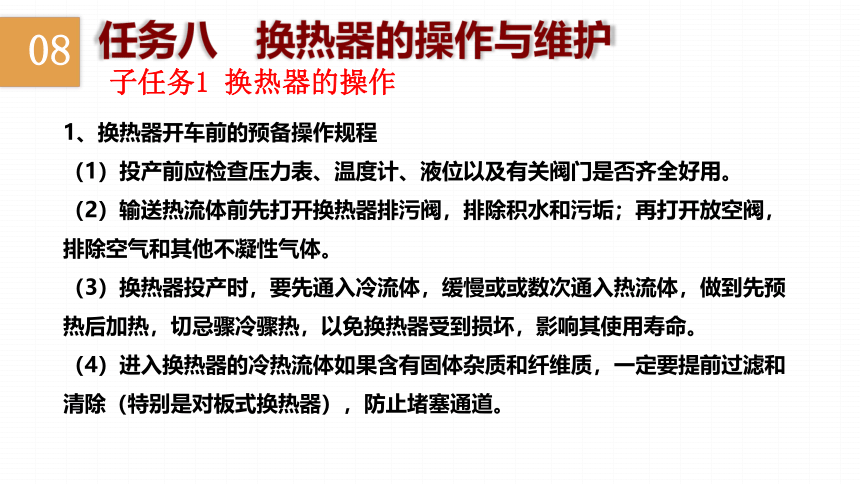

子任务1 换热器的操作
　　
1、换热器开车前的预备操作规程
（1）投产前应检查压力表、温度计、液位以及有关阀门是否齐全好用。
（2）输送热流体前先打开换热器排污阀，排除积水和污垢；再打开放空阀，排除空气和其他不凝性气体。
（3）换热器投产时，要先通入冷流体，缓慢或或数次通入热流体，做到先预热后加热，切忌骤冷骤热，以免换热器受到损坏，影响其使用寿命。
（4）进入换热器的冷热流体如果含有固体杂质和纤维质，一定要提前过滤和清除（特别是对板式换热器），防止堵塞通道。
08
任务八 换热器的操作与维护
　　　

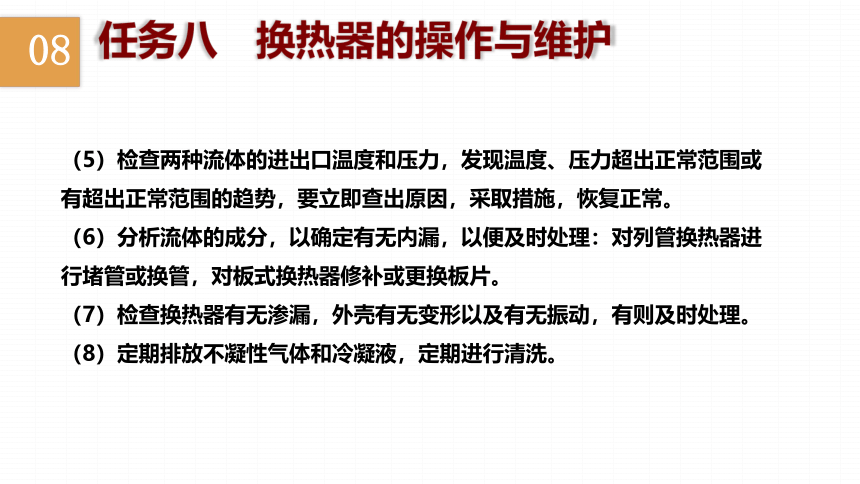

（5）检查两种流体的进出口温度和压力，发现温度、压力超出正常范围或有超出正常范围的趋势，要立即查出原因，采取措施，恢复正常。
（6）分析流体的成分，以确定有无内漏，以便及时处理：对列管换热器进行堵管或换管，对板式换热器修补或更换板片。
（7）检查换热器有无渗漏，外壳有无变形以及有无振动，有则及时处理。
（8）定期排放不凝性气体和冷凝液，定期进行清洗。
08
　　　

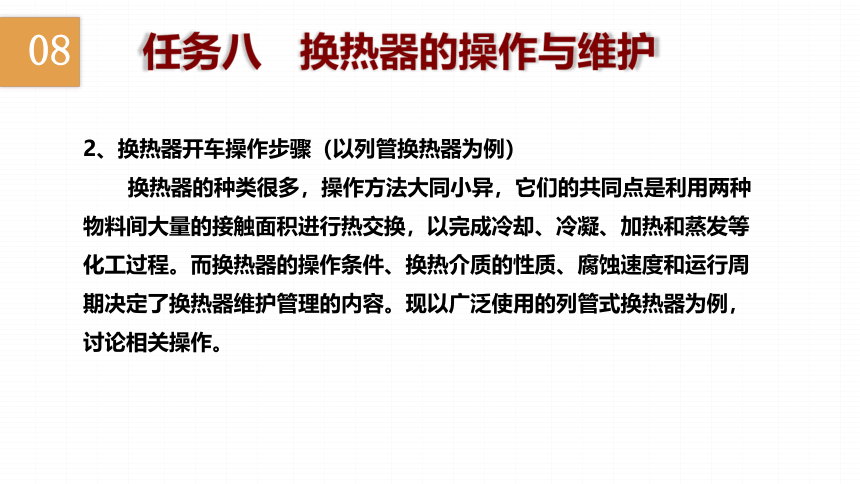

2、换热器开车操作步骤（以列管换热器为例）
换热器的种类很多，操作方法大同小异，它们的共同点是利用两种物料间大量的接触面积进行热交换，以完成冷却、冷凝、加热和蒸发等化工过程。而换热器的操作条件、换热介质的性质、腐蚀速度和运行周期决定了换热器维护管理的内容。现以广泛使用的列管式换热器为例，讨论相关操作。
任务八 换热器的操作与维护
08
　　　

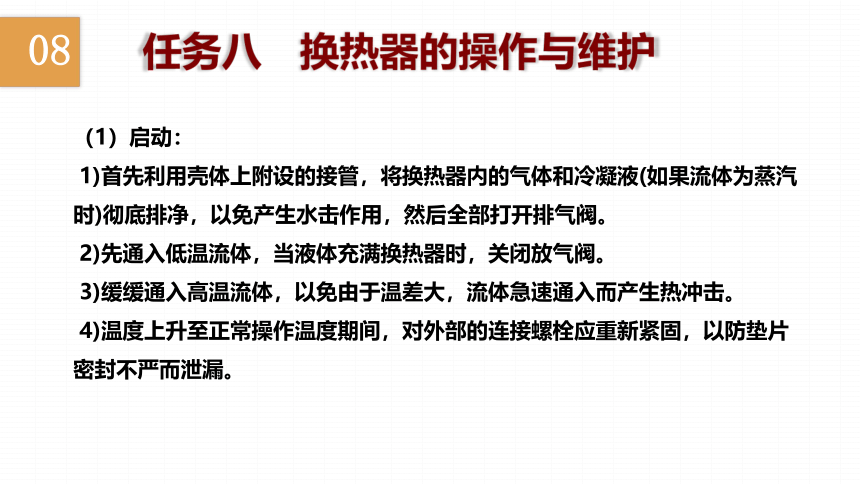

（1）启动：
1)首先利用壳体上附设的接管，将换热器内的气体和冷凝液(如果流体为蒸汽时)彻底排净，以免产生水击作用，然后全部打开排气阀。
2)先通入低温流体，当液体充满换热器时，关闭放气阀。
3)缓缓通入高温流体，以免由于温差大，流体急速通入而产生热冲击。
4)温度上升至正常操作温度期间，对外部的连接螺栓应重新紧固，以防垫片密封不严而泄漏。
任务八 换热器的操作与维护
08
　　　
（2）运行：
1)对于采用法兰连接的密封处，因螺栓随温度上升(150℃以上)而伸长，紧固部位发生松动，因此，在操作中应重新紧固螺栓。
2)对于高温、高压和危险有毒的流体，对其泄漏要严格控制，应注意以下几点。
①从设计角度出发，尽量减少法兰连接，少使用密封垫片。
②从安装角度出发，紧固操作要方便。
③采用自紧式结构螺栓，这样在升温升压时不需要重新紧固。
任务八 换热器的操作与维护
08
　　　

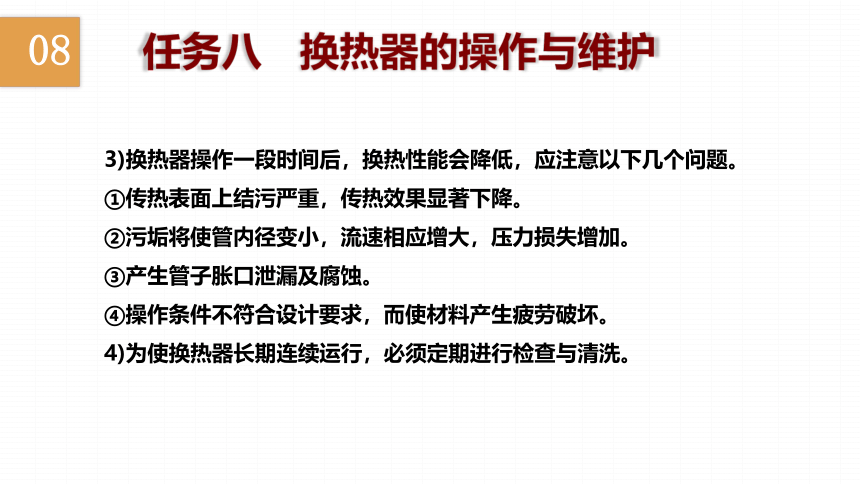

3)换热器操作一段时间后，换热性能会降低，应注意以下几个问题。
①传热表面上结污严重，传热效果显著下降。
②污垢将使管内径变小，流速相应增大，压力损失增加。
③产生管子胀口泄漏及腐蚀。
④操作条件不符合设计要求，而使材料产生疲劳破坏。
4)为使换热器长期连续运行，必须定期进行检查与清洗。
任务八 换热器的操作与维护
08
　　　

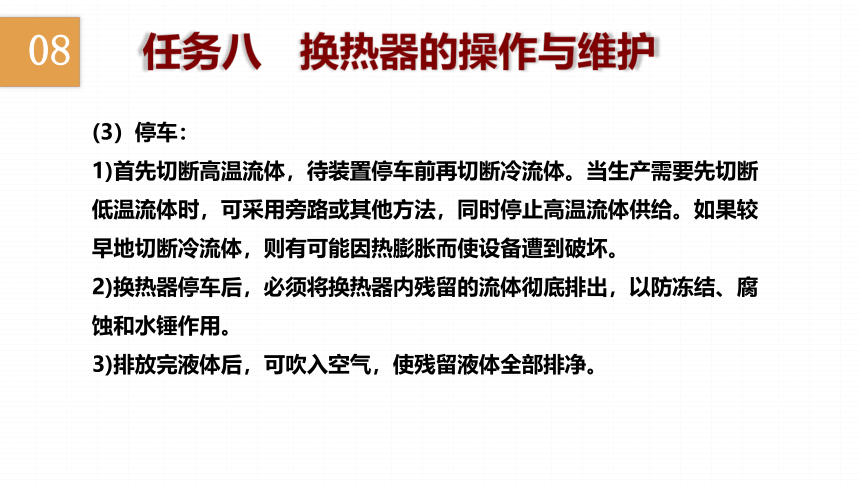

(3）停车：
1)首先切断高温流体，待装置停车前再切断冷流体。当生产需要先切断低温流体时，可采用旁路或其他方法，同时停止高温流体供给。如果较早地切断冷流体，则有可能因热膨胀而使设备遭到破坏。
2)换热器停车后，必须将换热器内残留的流体彻底排出，以防冻结、腐蚀和水锤作用。
3)排放完液体后，可吹入空气，使残留液体全部排净。
任务八 换热器的操作与维护
08
　　　
子任务2 换热器的维护保养
一、换热器的常见故障与维护
1、列管换热器的维护和保养
列管换热器的维护和保养有以下几个方面：
（1）保持设备外部整洁、保温层和油漆完好。
（2）保持压力表、温度计、安全阀和液位计等仪表和附件的齐全、灵敏和准确。
（3）发现阀门和法兰连接处渗漏时，应及时处理。
任务八 换热器的操作与维护
08
　　　
（4）开停换热器时，不要将阀门开得太猛，否则容易造成管子和壳体受到冲击，以及局部骤然胀缩，产生热应力，使局部焊缝开裂或管子连接口松弛。
（5） 尽可能减少换热器的开停次数。停止使用时，应将换热器内的液体清洗放净，防止冻裂和腐蚀。
（6）定期测量换热器的壳体厚度，一般两年一次。
任务八 换热器的操作与维护
08
　　　
2、列管换热器的常见故障及其处理
任务八 换热器的操作与维护
08
　　　
二、板式换热器的常见故障与维护
1、板式换热器的维护和保养
板式换热器的维护和保养有以下几个方面：
（1） 保持设备整洁、油漆完好，紧固螺栓的螺纹部分应涂防锈油并加外罩，防止生锈和粘结灰尘。
（2） 保持压力表、温度计灵敏、准确，阀门和法兰无渗漏。
（3） 定期清理和切换过滤器，预防换热器堵塞。
（4） 组装板式换热器时，螺栓的拧紧要对称进行，松紧适宜。。
任务八 换热器的操作与维护
08
　　　
2、板式换热器的主要故障和处理方法
任务八 换热器的操作与维护
08
　　　
一、操作运行中的检查和清洗
1、定期检查流量、压力和温度等操作记录
（1）如果发现压力损失增加，说明管束内外有结垢和堵塞现象发生。
（2）如果换热温度达不到设计工艺参数要求，说明管内外壁产生污垢，传热系数下降，传热速率恶化。
（3）通过低温流体出口取样，分析其颜色、密度、黏度来检查管束的破坏、泄漏情况，如果冷却水的出口黏度高，可能是因管壁结垢、腐蚀速度加快和管束胀口泄漏所致。
任务八 换热器的操作与维护
子任务3 换热器的检查清洗
08
　　　
2、定期检查壳体内外表面的腐蚀和磨损情况
通常采用超声波测厚仪或其他非破坏性测厚仪器，从外部测定估计会产生腐蚀、减薄的壳体部位。
3、操作运行中的检查和清洗
操作中清洗一般是指管内侧的清洗，对于易结垢的流体，可定期暂时地增加流量或进行逆流操作，以除去管内壁的污垢；也可根据流体种类注入适宜的化学药品，将污垢溶解去除。
任务八 换热器的操作与维护
08
　　　
二、停车时检查和清洗
1、检查换热器管内外表面结垢的情况、有无异物堵塞和污染的程度。
2、测定壁厚，检查管壁减薄和腐蚀情况。
3、检查焊接部位的腐蚀和裂纹情况。
检查的部位有侧面入口管的管子表面、换热管管端入口部位、折流板和换热管接触部位和流体拐弯部位。
任务八 换热器的操作与维护
08
　　　
4、停车时清洗
（1）化学清洗(酸洗法)
酸洗法的具体操作方法有两种。① 为重力法，借助于重力，将酸洗溶液缓慢注入设备，直至灌满。
（2）机械清洗　
对列管换热器管内的清洗，通常用钢丝刷，具体做法是用一根圆棒或圆管，一端焊上与列管内径相同的圆形钢丝刷，清洗时，一边旋转一边推进。
（3）高压水清洗　
采用高压泵喷出高压水进行清洗，既能清洗机械清洗不能到达的地方，又避免了化学清洗带来的腐蚀。这种方法适用于清洗列管换热器的管间，也可用于清洗板式换热器。冲洗板式换热器中的板片时，注意将板片垫平，以防变形。
任务八 换热器的操作与维护
08
　　　
在一单程管壳式换热器内，流量为2.8kg/s的某种液体在管内呈湍流流动，其换热过程的平均比热容为4.18kJ/(kg. ℃),由15℃加热到100℃，管内对流传热系数为600W/(m2·℃)。温度为110℃的饱和水蒸气在管外冷凝为同温度的水，其对流传热系数为12000W/(m2·℃)。列管换热器由φ25 m m ×2 m m的160根不锈钢管组成，不锈钢的导热系数为17W/(m·℃)。若忽略污垢热阻和热损失，试求：列管长度。
解：换热器总传热速率可由式： 计算；
外侧面积为：
换热器的管子长度为：
任务八 换热器的操作与维护
08
　　　
计算热负荷：换热器的传热速率等于冷流体吸热 的热负荷：
已知： =2.8 kg/s； =4.18kJ/(kg.·℃)； =15℃， =100℃，代入各值得：
=2.8 kg/s×4.18kJ/(kg.·℃) ×（100℃-15℃）=994.8 kW
计算平均温度差：热流体温度T1= T2=110℃，
代入各值得：
=110℃-15℃=95 ℃，
=110℃ -100℃=10℃
任务八 换热器的操作与维护
08
　　　
任务八 换热器的操作与维护
计算传热系数K：
=25 /（21×600）+0.002×25/(23×17)+1/12000
得: =455.5 W/(m2·℃)
计算管长：
=994.8×103 /(160×3.14×0.025×455.5×37.8) =4.7m
