模块四 蒸发技术
01
任务一 认识蒸发装置
02
任务二 确定蒸发操作条件
03
任务三 选择蒸发设备与确定工艺参数
04
任务四 操作蒸发装置
05
06
综合案例
总结与归纳

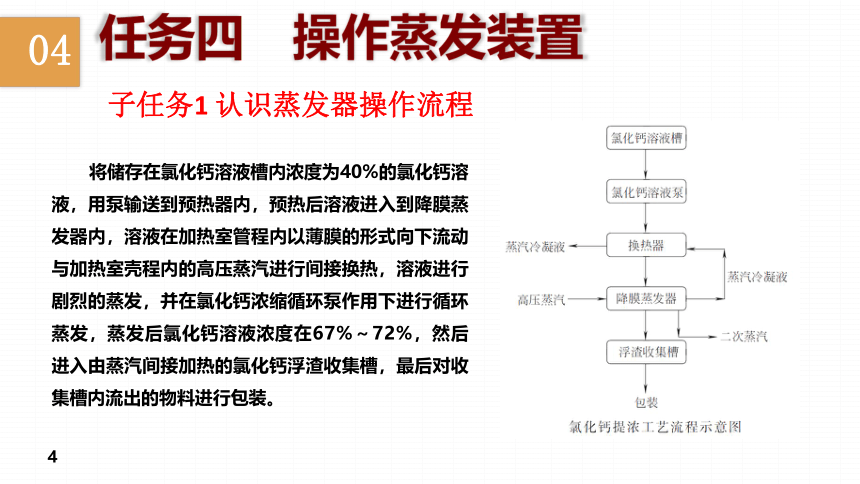

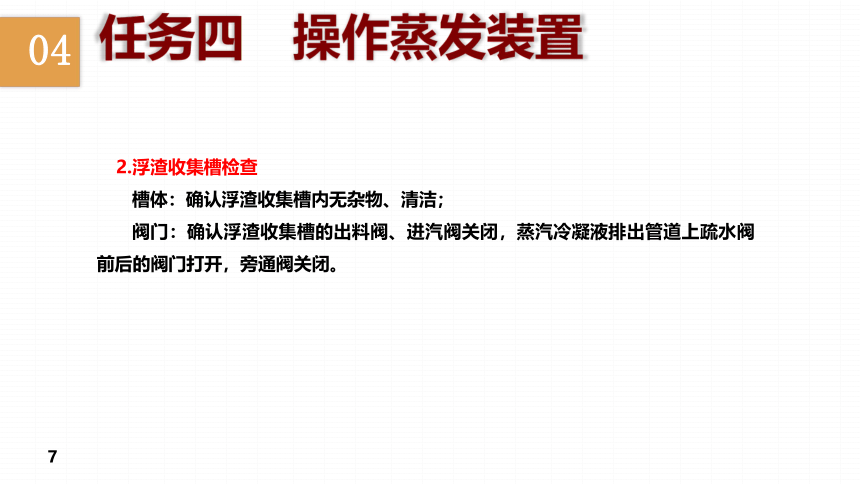

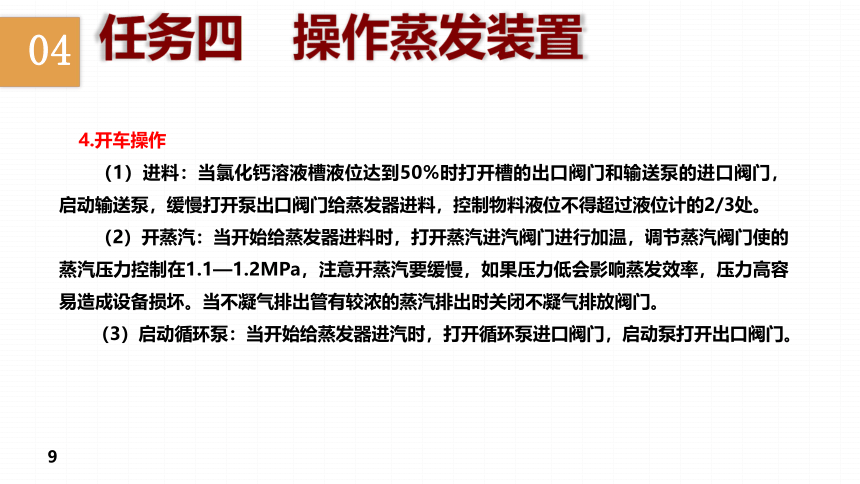

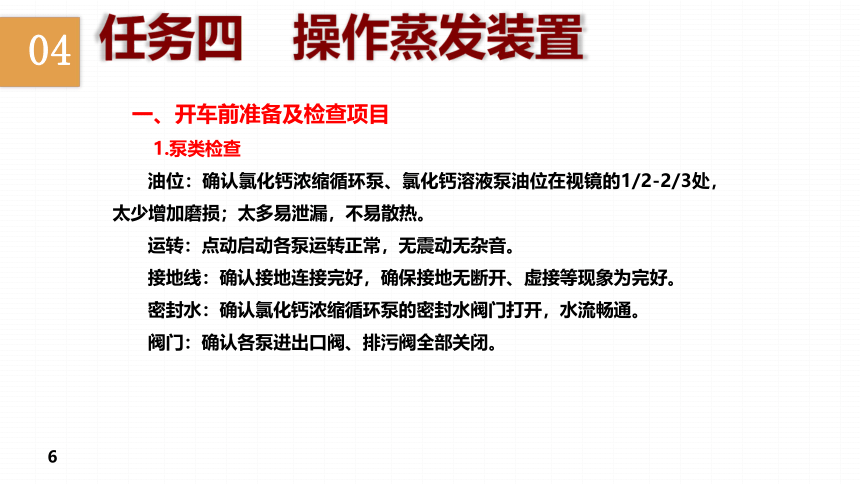

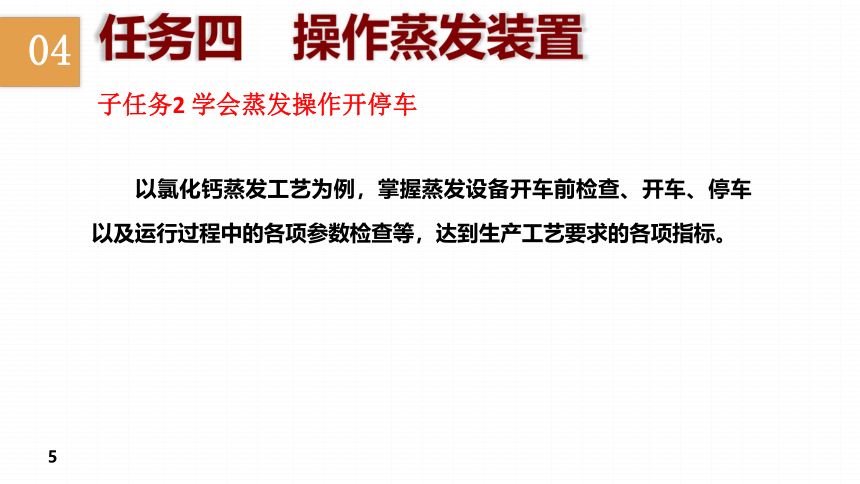

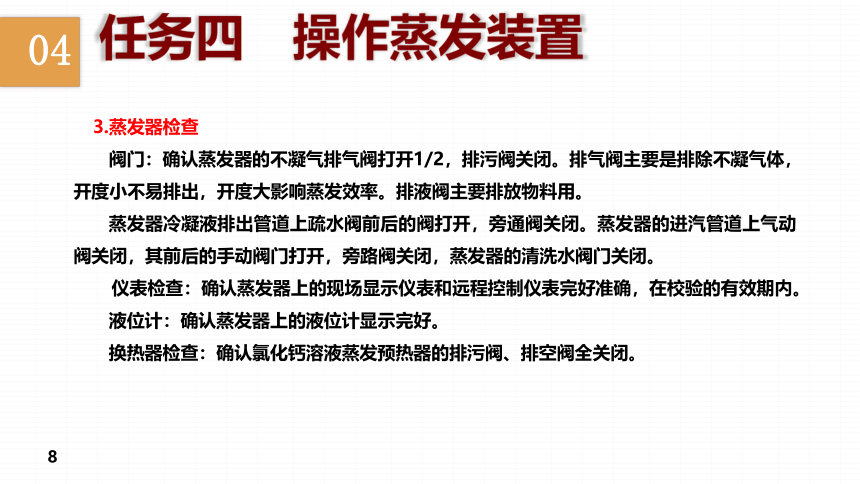

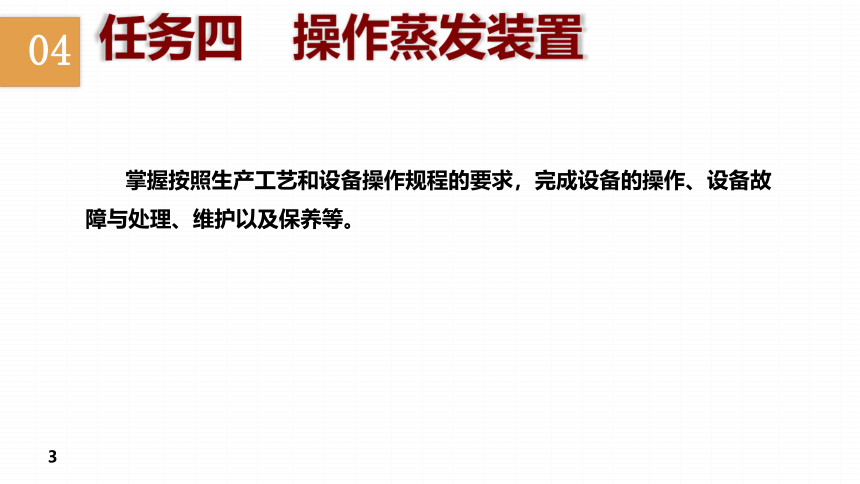

04任务四 操作蒸发装置掌握按照生产工艺和设备操作规程的要求，完成设备的操作、设备故障与处理、维护以及保养等。04任务四 操作蒸发装置子任务1认识蒸发器操作流程将储存在氯化钙溶液槽内浓度为40%的氯化钙溶液，用泵输送到预热器内，预热后溶液进入到降膜蒸发器内，溶液在加热室管程内以薄膜的形式向下流动与加热室壳程内的高压蒸汽进行间接换热，溶液进行剧烈的蒸发，并在氯化钙浓缩循环泵作用下进行循环蒸发，蒸发后氯化钙溶液浓度在67%～72%，然后进入由蒸汽间接加热的氯化钙浮渣收集槽，最后对收集槽内流出的物料进行包装。04任务四 操作蒸发装置以氯化钙蒸发工艺为例，掌握蒸发设备开车前检查、开车、停车以及运行过程中的各项参数检查等，达到生产工艺要求的各项指标。子任务2学会蒸发操作开停车04任务四 操作蒸发装置一、开车前准备及检查项目1.泵类检查油位：确认氯化钙浓缩循环泵、氯化钙溶液泵油位在视镜的1/2-2/3处，太少增加磨损；太多易泄漏，不易散热。运转：点动启动各泵运转正常，无震动无杂音。接地线：确认接地连接完好，确保接地无断开、虚接等现象为完好。密封水：确认氯化钙浓缩循环泵的密封水阀门打开，水流畅通。阀门：确认各泵进出口阀、排污阀全部关闭。04任务四 操作蒸发装置2.浮渣收集槽检查槽体：确认浮渣收集槽内无杂物、清洁；阀门：确认浮渣收集槽的出料阀、进汽阀关闭，蒸汽冷凝液排出管道上疏水阀前后的阀门打开，旁通阀关闭。04任务四 操作蒸发装置3.蒸发器检查阀门：确认蒸发器的不凝气排气阀打开1/2，排污阀关闭。排气阀主要是排除不凝气体，开度小不易排出，开度大影响蒸发效率。排液阀主要排放物料用。蒸发器冷凝液排出管道上疏水阀前后的阀打开，旁通阀关闭。蒸发器的进汽管道上气动阀关闭，其前后的手动阀门打开，旁路阀关闭，蒸发器的清洗水阀门关闭。仪表检查：确认蒸发器上的现场显示仪表和远程控制仪表完好准确，在校验的有效期内。液位计：确认蒸发器上的液位计显示完好。换热器检查：确认氯化钙溶液蒸发预热器的排污阀、排空阀全关闭。04任务四 操作蒸发装置4.开车操作（1）进料：当氯化钙溶液槽液位达到50%时打开槽的出口阀门和输送泵的进口阀门，启动输送泵，缓慢打开泵出口阀门给蒸发器进料，控制物料液位不得超过液位计的2/3处。（2）开蒸汽：当开始给蒸发器进料时，打开蒸汽进汽阀门进行加温，调节蒸汽阀门使的蒸汽压力控制在1.1—1.2MPa，注意开蒸汽要缓慢，如果压力低会影响蒸发效率，压力高容易造成设备损坏。当不凝气排出管有较浓的蒸汽排出时关闭不凝气排放阀门。（3）启动循环泵：当开始给蒸发器进汽时，打开循环泵进口阀门，启动泵打开出口阀门。04任务四 操作蒸发装置（4）检测物料浓度、出料：打开蒸发器出料管上的取样阀门，取样化验物料浓度，当其浓度到达67%—72%时打开出料阀门，将料液排进氯化钙浮渣收集槽内。（5）收集槽出料：当收集槽开始进料时，打开蒸汽进汽阀门后，打开出料阀门，将物料排进包装桶内进行包装。（6）调整进料量：根据蒸发器的物料液位和出料量情况，适当调节进料量，使得效体内的液位保持平稳。04任务四 操作蒸发装置5.停车操作（1）停蒸汽：因氯化钙溶液槽内无料或需要洗效停车时，关闭蒸发器的进汽阀。（2）停止进料：关闭氯化钙溶液泵的出口阀，停泵关闭进口阀，关闭储槽的出料阀，当出料浓度低于40%时，关闭蒸发器的出料阀。（3）停循环泵：当蒸发器的温度降到60℃时，关闭循环泵出口阀门，停循环泵关进口阀门，停泵后关闭密封水阀门。（4）停收集槽：当收集槽出料口无物料流出时关闭蒸汽阀门，关闭槽出口阀门。（5）排料、排气：打开循环泵进料管处的排料阀，利用一次滤液输送泵将效体内的剩余料液反抽到一次滤液槽内，打开蒸发器、蒸发预热器上的排气阀把设备内的压力排掉。04任务四 操作蒸发装置6.运转操作程序压力、温度、液位检查：巡回检查各效的蒸发压力、温度、液位在控制范围内，每隔2小时分别排放一次效体的不凝气，每次排放时间约1分钟。浓度检查：随时测量出料浓度在67%—72%。设备检查：巡回检查循环泵、氯化钙溶液泵的油位、密封水、运转情况，及效体的运行状况。04任务四 操作蒸发装置对常用蒸发设备的异常现象进行分析，给出处理的方法。通过学习能对蒸发器操作过程中出现的故障进行判断和处理。子任务3处理蒸发操作故障04任务四 操作蒸发装置04任务四 操作蒸发装置一连续操作的蒸发NH4NO3溶液的单效蒸发器，加热蒸汽压力为100kPa（表压），蒸发室压为20kPa（绝对），正常操作条件下，完成液浓度为40%，现发现完成液浓度变稀，经检查加料量、加料浓度与温度均无变化，试举出四种可能引起问题的原因：（1）；（2）；（3）；（4）。04任务四 操作蒸发装置一连续操作的蒸发NH4NO3溶液的单效蒸发器，加热蒸汽压力为100kPa（表压），蒸发室压为20kPa（绝对），正常操作条件下，完成液浓度为40%，现发现完成液浓度变稀，经检查加料量、加料浓度与温度均无变化，试举出四种可能引起问题的原因：（1）；蒸汽压力降低（2）；结垢（3）；不凝性气体未排除（4）。冷凝液未排除模块四 蒸发技术
01
任务一 认识蒸发装置
02
任务二 确定蒸发操作条件
03
任务三 选择蒸发设备与确定工艺参数
04
任务四 操作蒸发装置
05
06
综合案例
总结与归纳
06
总结与归纳
3
06总结与归纳06总结与归纳
