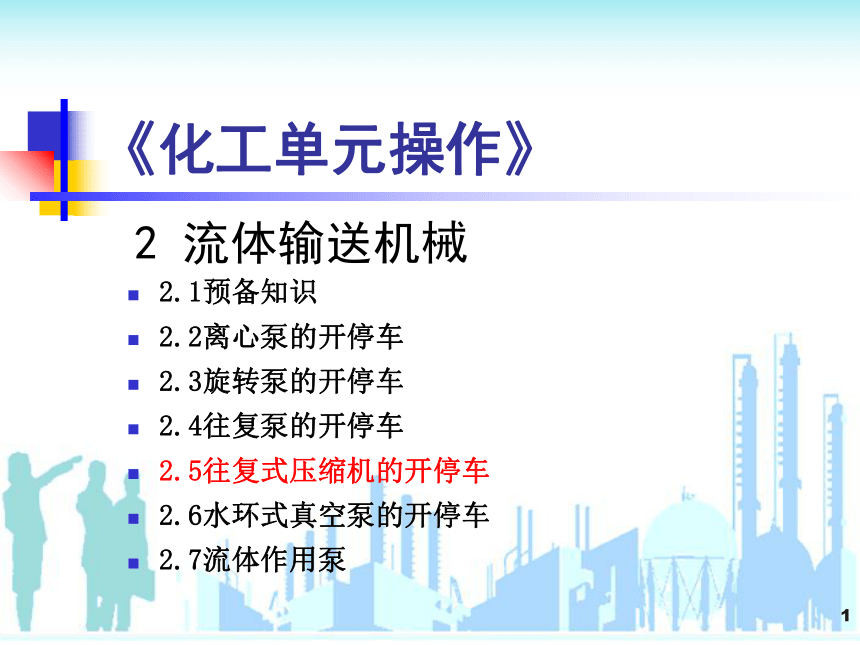

《化工单元操作》
2 流体输送机械
2.1预备知识
2.2离心泵的开停车
2.3旋转泵的开停车
2.4往复泵的开停车
2.5往复式压缩机的开停车
2.6水环式真空泵的开停车
2.7流体作用泵

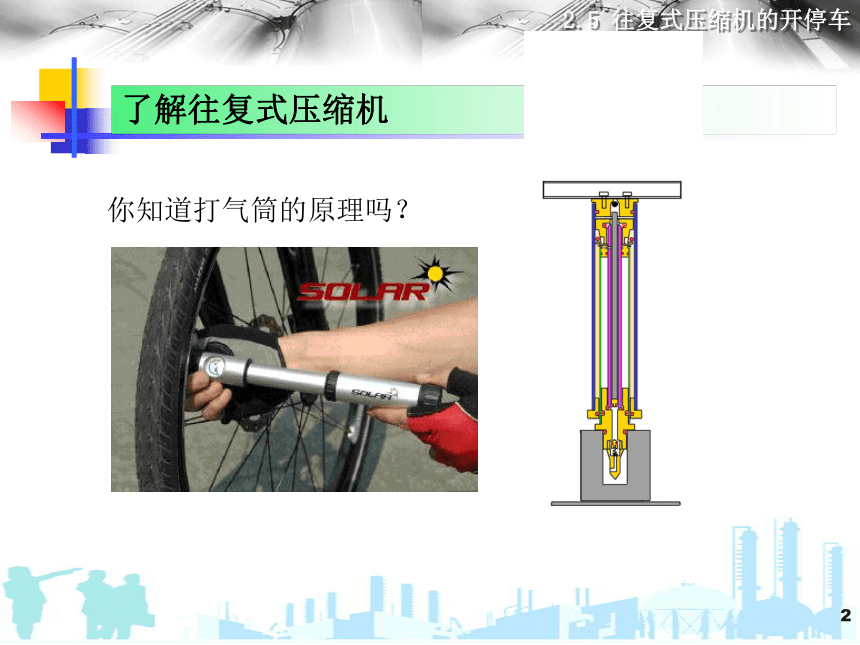

你知道打气筒的原理吗？
了解往复式压缩机

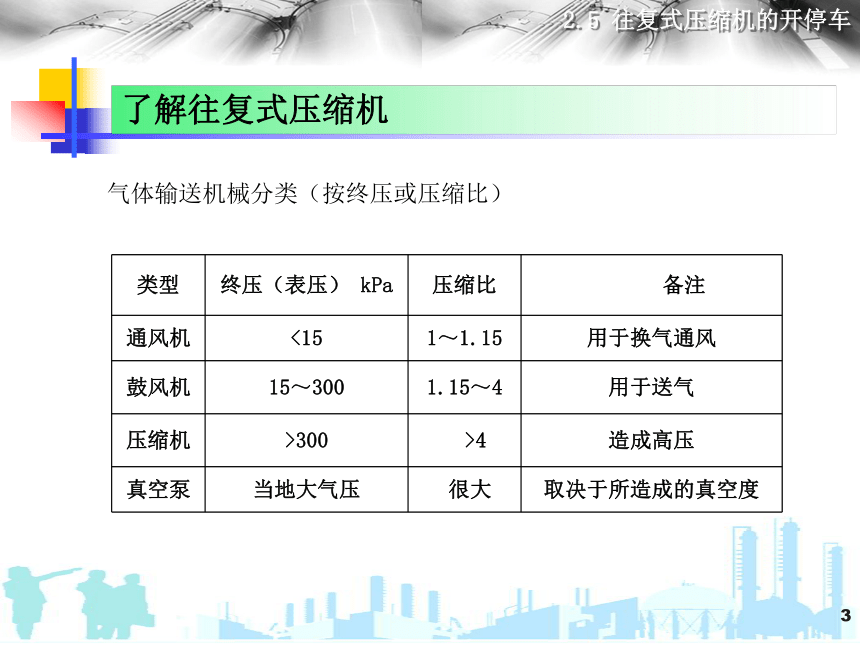

气体输送机械分类（按终压或压缩比）
类型 终压（表压） kPa 压缩比 备注
通风机 <15 1～1.15 用于换气通风
鼓风机 15～300 1.15～4 用于送气
压缩机 >300 >4 造成高压
真空泵 当地大气压 很大 取决于所造成的真空度
了解往复式压缩机

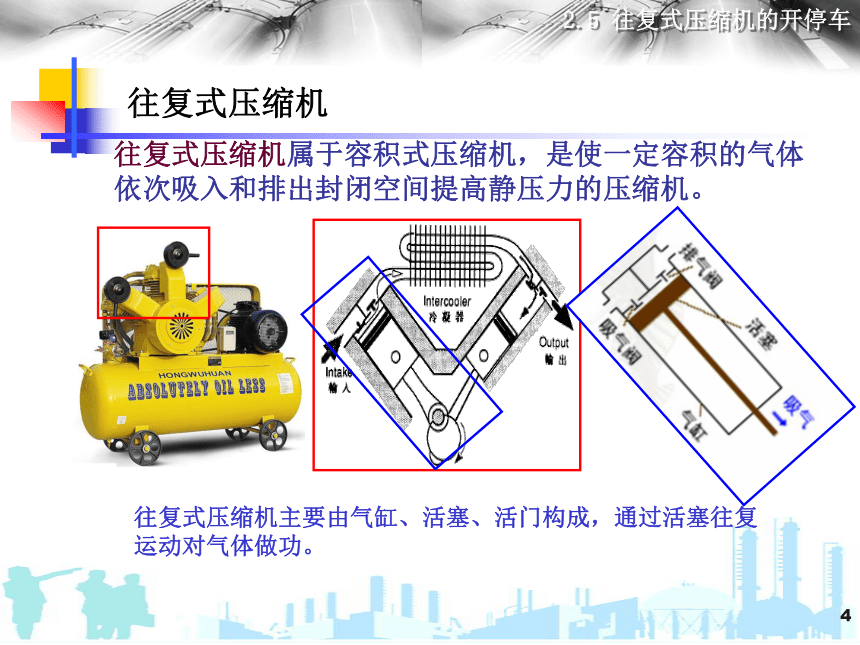

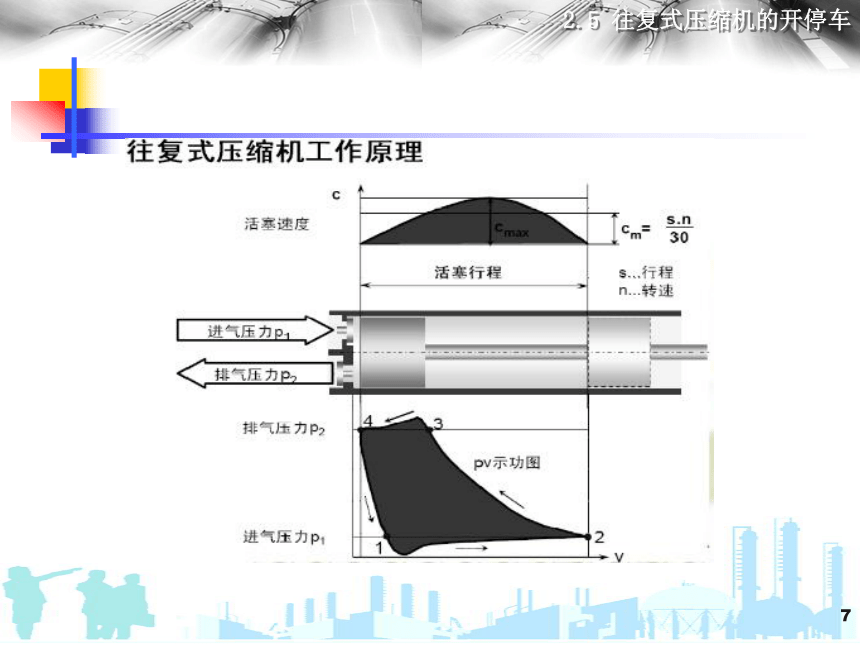

往复式压缩机属于容积式压缩机，是使一定容积的气体依次吸入和排出封闭空间提高静压力的压缩机。
往复式压缩机主要由气缸、活塞、活门构成，通过活塞往复运动对气体做功。
往复式压缩机

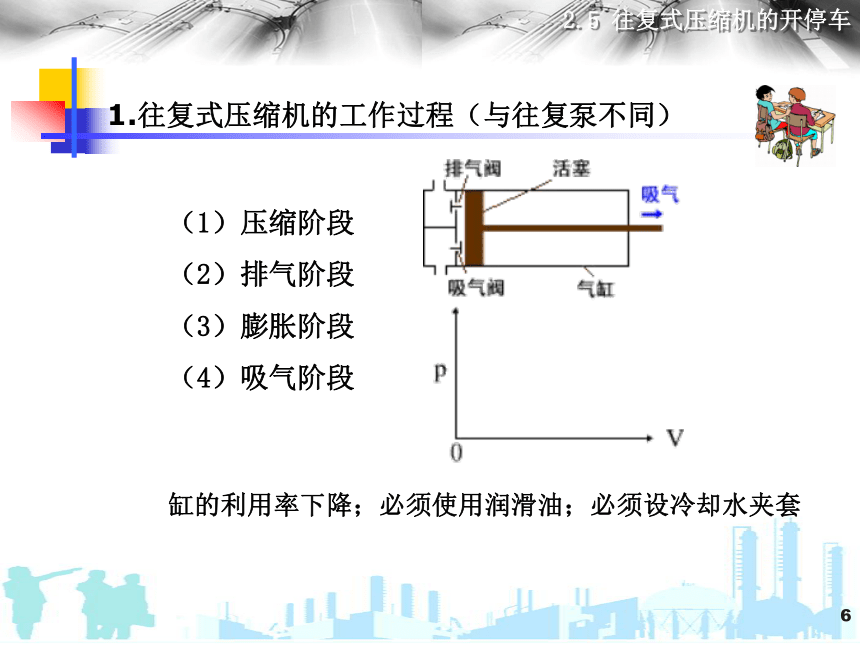

1.往复式压缩机的工作过程（与往复泵不同）
1.往复式压缩机的工作过程（与往复泵不同）
（1）压缩阶段
（2）排气阶段
（3）膨胀阶段
（4）吸气阶段
缸的利用率下降；必须使用润滑油；必须设冷却水夹套
指气体连续并依次经过若干个气缸压缩，达到需要的压缩比的压缩过程，每经过一次压缩，称为一级。
级间设置冷却器及油水分离器。

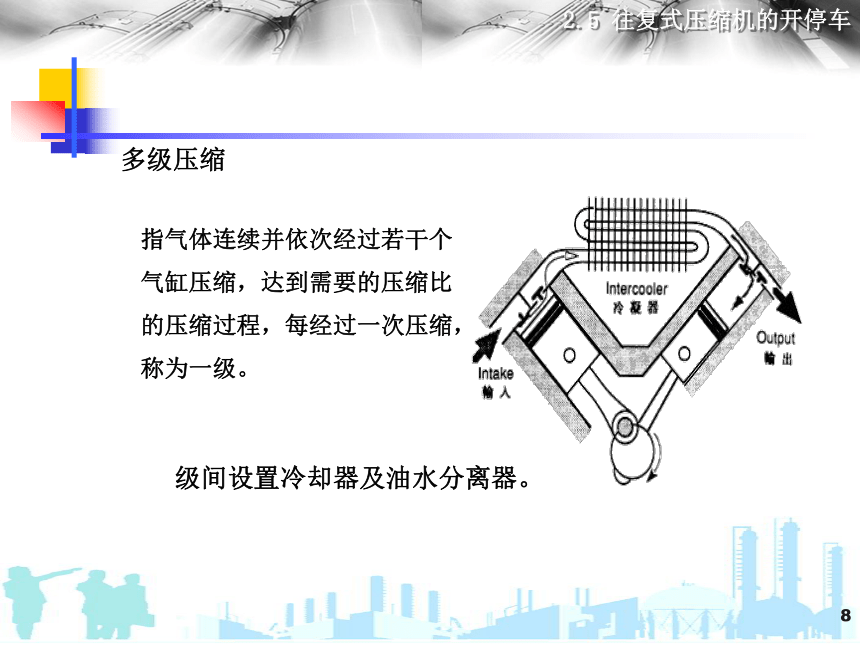

多级压缩

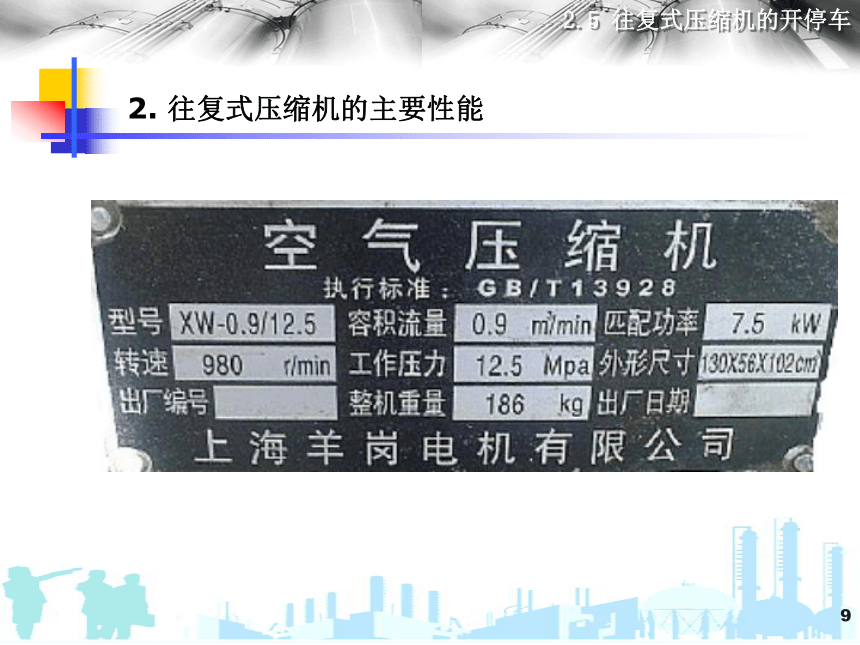

2. 往复式压缩机的主要性能
（1）排气量
在单位时间内，压缩机排出的气体体积，以入口状态计算，也称压缩机的生产能力。
符号：Q
单位：m3／s
（2）轴功率与效率
3.往复式压缩机的操作要点
1）开车前应检查仪表、阀门、电气开关、联锁装置、保安系统是否齐全、灵敏、准确、可靠。
2）启动润滑油泵和冷却水泵，控制在规定的压力与流量。
3）盘车检查，确保转动构件正常运转。
4）充氮置换。当被压缩气体易燃易爆时，必须用氮气置换气缸及系统内的介质，以防开车时发生爆炸事故。
5）在统一指挥下，按开车步骤启动主机和开关有关阀门，不得有误。
6）调节排气压力时，要同时逐渐调节进、出气阀门，防止抽空和憋压现象。
7）经常“看、听、摸、闻”，检查连接、润滑、压力、温度等情况，发现隐患及时处理。
8）在下列情况出现时紧急停车：断水、断电和断润滑油时；填料函及轴承温度过高并冒烟时；电动机声音异常，有烧焦味或冒火星时；机身强烈振动而减振无效时；缸体、阀门 及管路严重漏气时；有关岗位发生重大事故或调度命令停车时等。
9）停车时，要按操作规程熟练操作，不得误操作。
补充：离心式压缩机（透平压缩机）
离心压缩机外观
离心压缩机剖面图
离心式压缩机的工作原理与多级离心泵相似，它的主要工作部件是叶轮。
离心式通风机
罗茨鼓风机
旋片式真空泵
*
《化工单元操作》
2 流体输送机械
2.1预备知识
2.2离心泵的开停车
2.3旋转泵的开停车
2.4往复泵的开停车
2.5往复式压缩机的开停车
2.6水环式真空泵的开停车
2.7流体作用泵
水环式真空泵的开停车
内部结构－2BE水环式真空泵
实物观察－2BE水环式真空泵
型号介绍－2BE水环式真空泵
2BE1 102－0BD2
流量:0.4~2.1m3/h 压力:-0.03~-0.06MPa 轴功率:7.5kW
转速：1450r/min 配套电机型号：YXn132A-4TH
*
《化工单元操作》
2 流体输送机械
2.1预备知识
2.2离心泵的开停车
2.3旋转泵的开停车
2.4往复泵的开停车
2.5往复式压缩机的开停车
2.6水环式真空泵的开停车
2.7流体作用泵
流体作用泵
1.喷射泵
喷射泵特点
2.扬液器
压缩空气沿空气管从底部进入充满液体的升液管(气液混合器)，并借混合器的作用与液体形成泡沫。由于相对密度的减小，泡沫状的液体上升至管的上端出口处，绕过挡液罩(分离器)，空气从其中放出，而液体流入贮槽。适用于升扬许多种液体(包括腐蚀性液体)，如利用天然气以汲取石油原油等。不适用于升扬易挥发、易爆、易燃等液体。与泵比较，构造简单，且可在高温下操作。与酸比较，压缩空气的压力可以降低至大气压并可较充分地利用。但效率低，生产能力小，需要压缩空气设备，且须有很大的浸入深度。
又称为空气升液器。利用压缩空气(或其他气体)升扬液体的一种装置。其升扬高度称做扬程。
