5.2 认知吸收-解吸实训装置的工艺流程
5.2.1 吸收设备
5.2.2 吸收流程
5.2.1 吸收设备

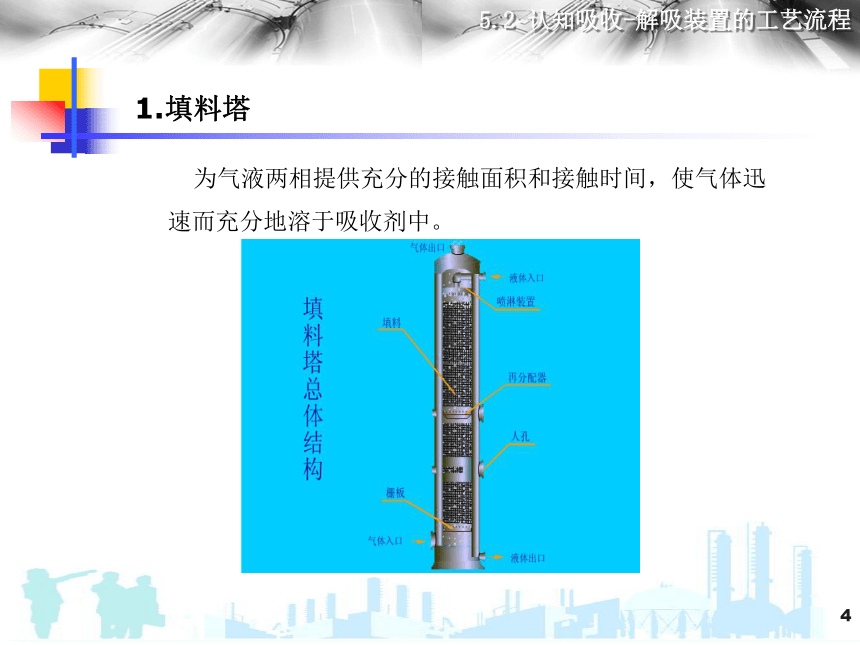

1.填料塔
为气液两相提供充分的接触面积和接触时间，使气体迅速而充分地溶于吸收剂中。
填料
（1）实体填料

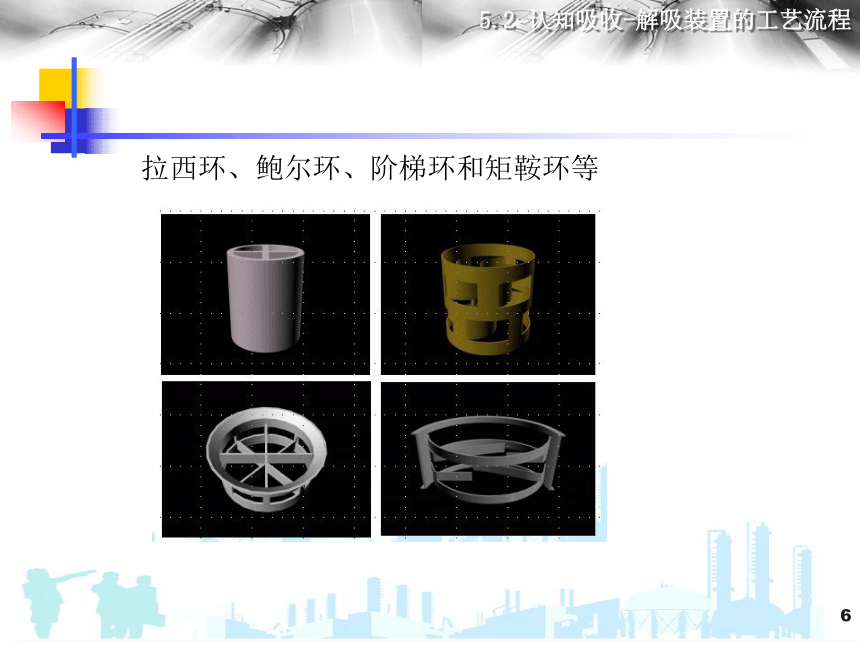

拉西环、鲍尔环、阶梯环和矩鞍环等

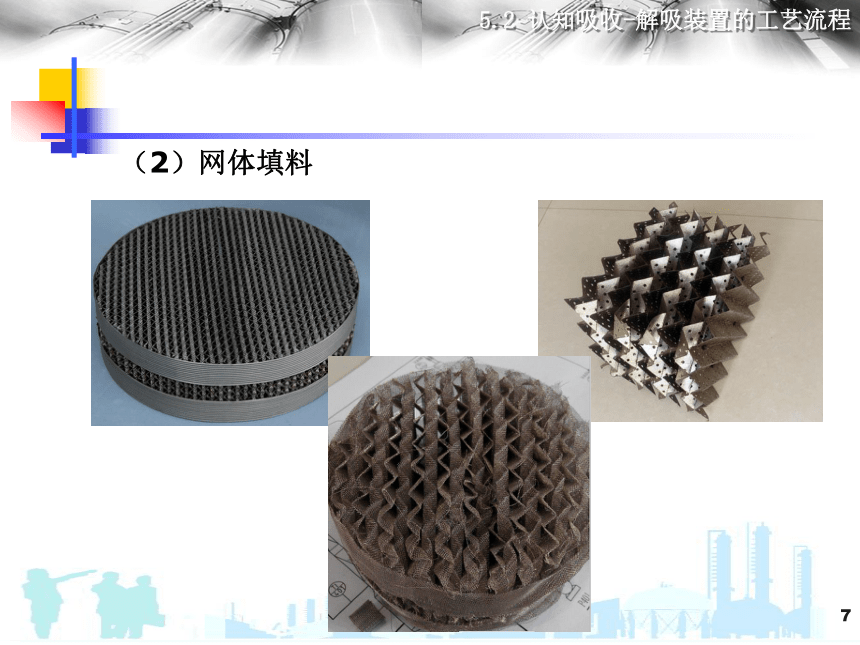

（2）网体填料

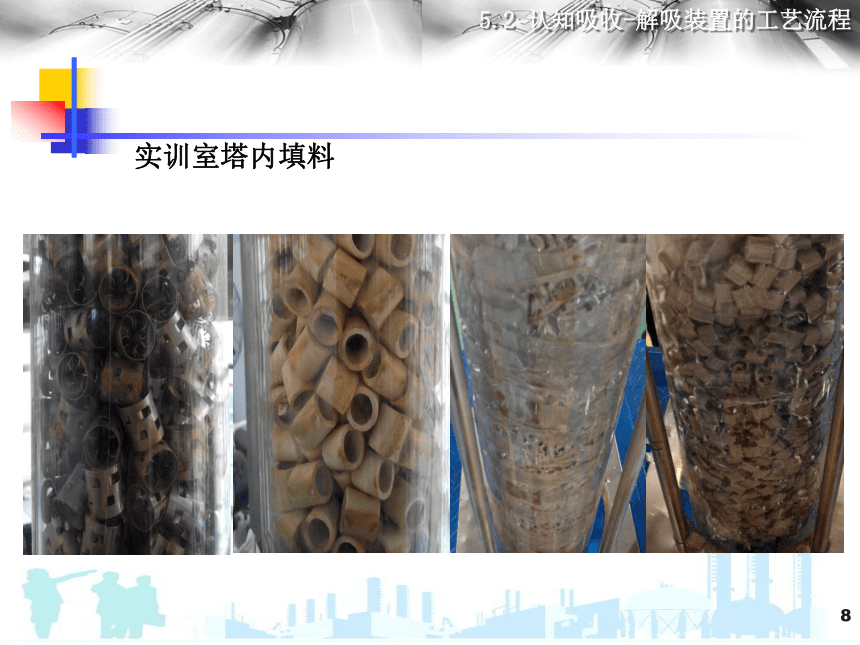

实训室塔内填料

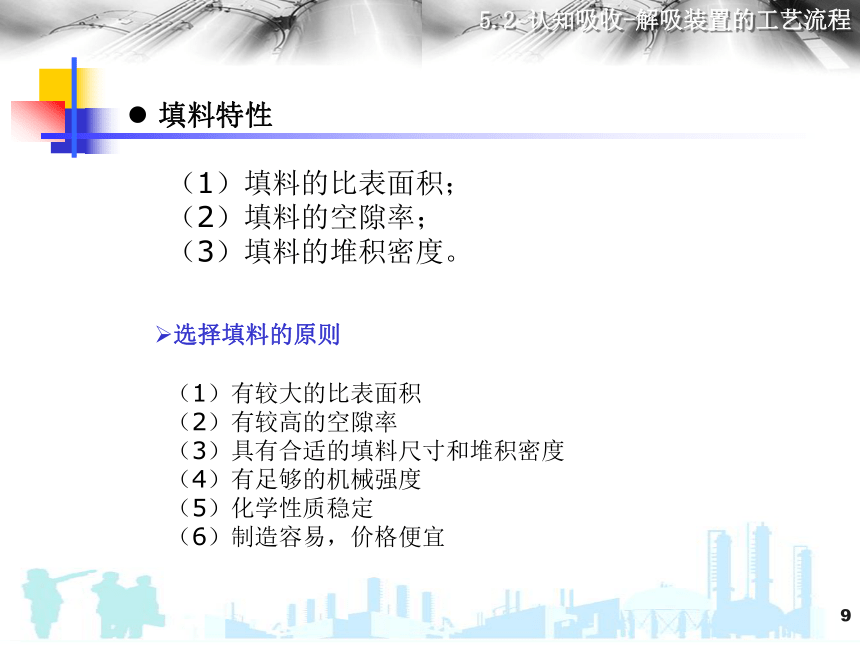

填料特性
（1）填料的比表面积；
（2）填料的空隙率；
（3）填料的堆积密度。
选择填料的原则
（1）有较大的比表面积
（2）有较高的空隙率
（3）具有合适的填料尺寸和堆积密度
（4）有足够的机械强度
（5）化学性质稳定
（6）制造容易，价格便宜
填料塔的构件
填料塔的构件
（1）填料支承装置
作用：支承填料，保证气、液自由通过。
种类：栅板型、孔管型、驼峰型
栅板型 孔管型 驼峰型
填料塔的构件
种类：填料压板、床层限制板
（2）填料压紧装置
作用：防止填料床层发生松动和跳动。
填料压紧栅板
填料压紧网板
大塔填料压紧器
（3）液体分布装置
齿槽式液体分布器
槽式液体分布器
（4）液体收集及再分布装置
作用：既要便于塔内排液，又要防止夹带气体。
（5）液体出口装置
（6）气体进口装置
作用：既能防止塔内下流的液体进入管内，又能使气体在塔截面上分布均匀。
常见的方式是使进气管伸入塔的中心线位置，管端为45°向下的斜口或向下缺口，如图所示。这种装置只能适用于塔径小于500mm的小塔，对于大塔，管的末端可制成向下的喇叭形扩大口或制成多孔盘。
（7）除沫装置
种类：折板除沫器、丝网除沫器、旋流板除沫器
作用：既能使气体顺利的排出，又能防止挟带液体。
旋流板除沫器
折板除沫器
（7）除沫装置
作用：既能使气体顺利的排出，又能防止挟带液体。
左图所示为折流板式除沫器。气体流过曲折通道时，气流中夹带的液滴因惯性附于折流板壁，然后流回塔内。
右图所示的是填料层式除沫器。当气流通过填料层时，气流中夹带的液滴附于填料表面流回塔内。过去曾用拉西环除沫，但其阻力大，效果不理想，现在一般采用金属丝网或尼龙丝网填料层，填料层高（0.1～0.15）m，压降小于25mmH2O，可除去大于5μ的液滴，效率达(98～99)%。
2. 其他吸收设备
1－支承栅板；2－限位栅板；
3－球形填料；4－喷淋器
（1）湍球塔
2. 其他吸收设备
（2）喷洒式吸收器
2. 其他吸收设备
（3）喷射式吸收器
