(共22张PPT)
课题 １　低碳钢板搭接手工火焰钎焊
课题 ２　车刀刀体与硬质合金刀片的火焰钎焊

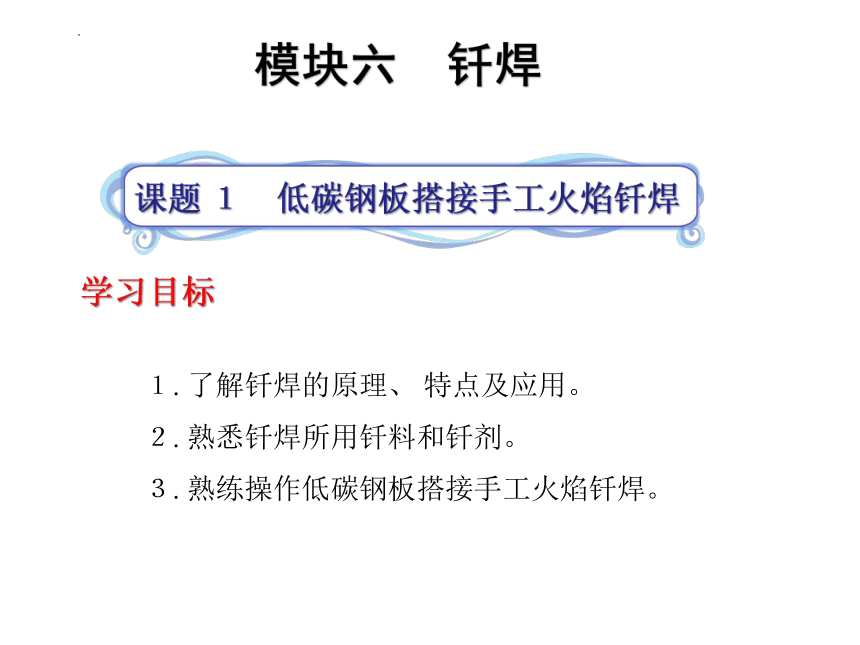

学习目标
课题 １　低碳钢板搭接手工火焰钎焊
１. 了解钎焊的原理、 特点及应用。
２. 熟悉钎焊所用钎料和钎剂。
３. 熟练操作低碳钢板搭接手工火焰钎焊。
一、 钎焊原理

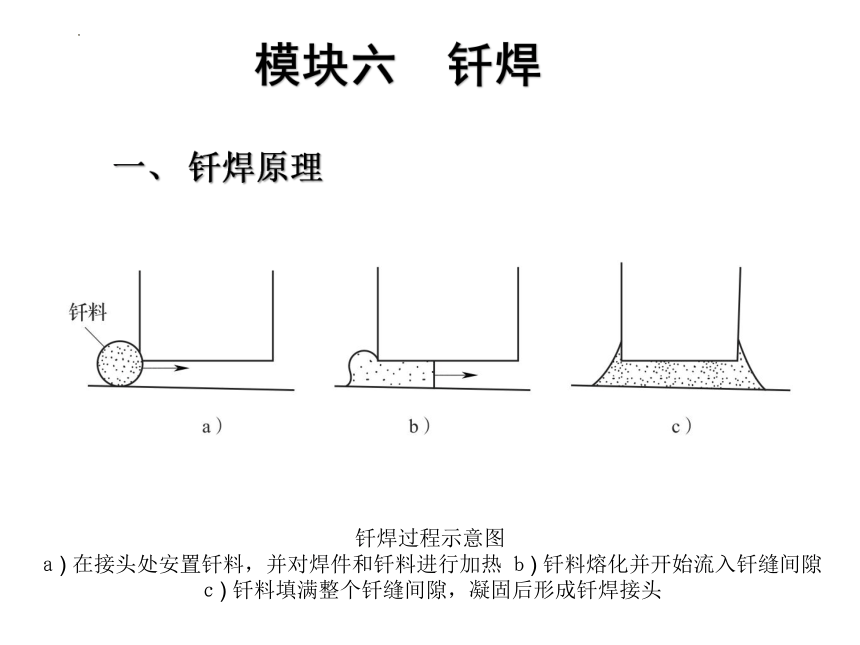

钎焊过程示意图
ａ) 在接头处安置钎料，并对焊件和钎料进行加热 ｂ) 钎料熔化并开始流入钎缝间隙　ｃ) 钎料填满整个钎缝间隙，凝固后形成钎焊接头

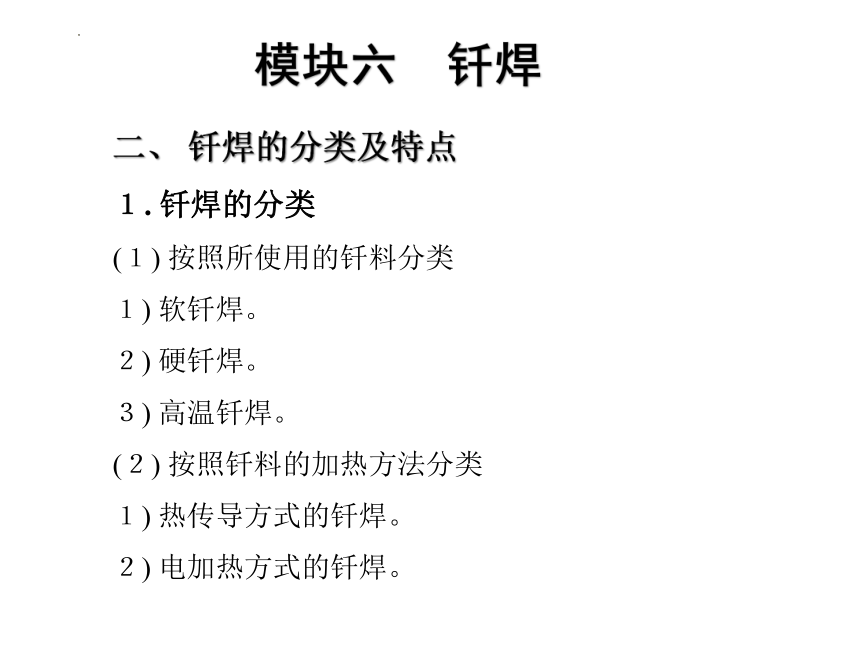

二、 钎焊的分类及特点
１. 钎焊的分类
(１) 按照所使用的钎料分类
１) 软钎焊。
２) 硬钎焊。
３) 高温钎焊。
(２) 按照钎料的加热方法分类
１) 热传导方式的钎焊。
２) 电加热方式的钎焊。

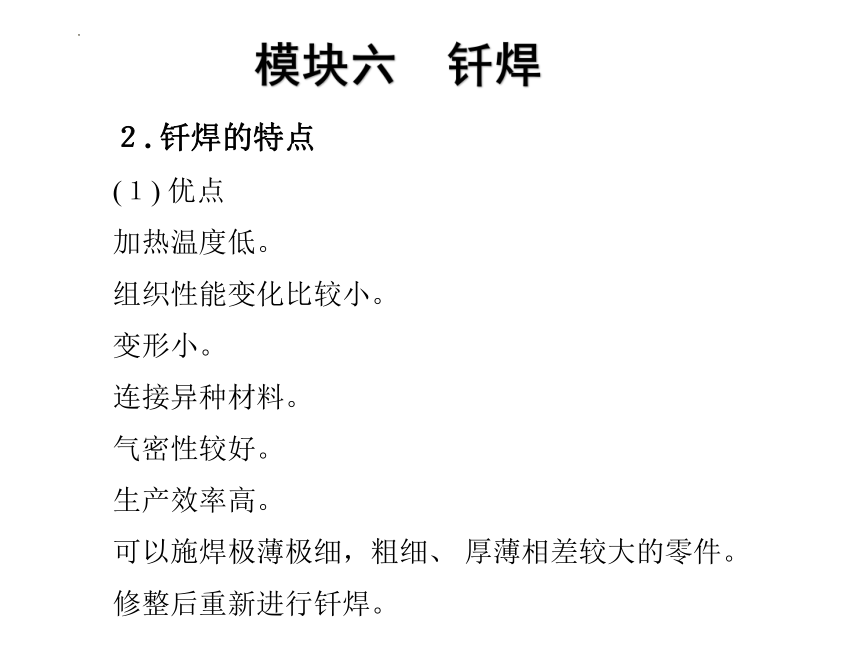

２. 钎焊的特点
(１) 优点
加热温度低。
组织性能变化比较小。
变形小。
连接异种材料。
气密性较好。
生产效率高。
可以施焊极薄极细，粗细、 厚薄相差较大的零件。
修整后重新进行钎焊。

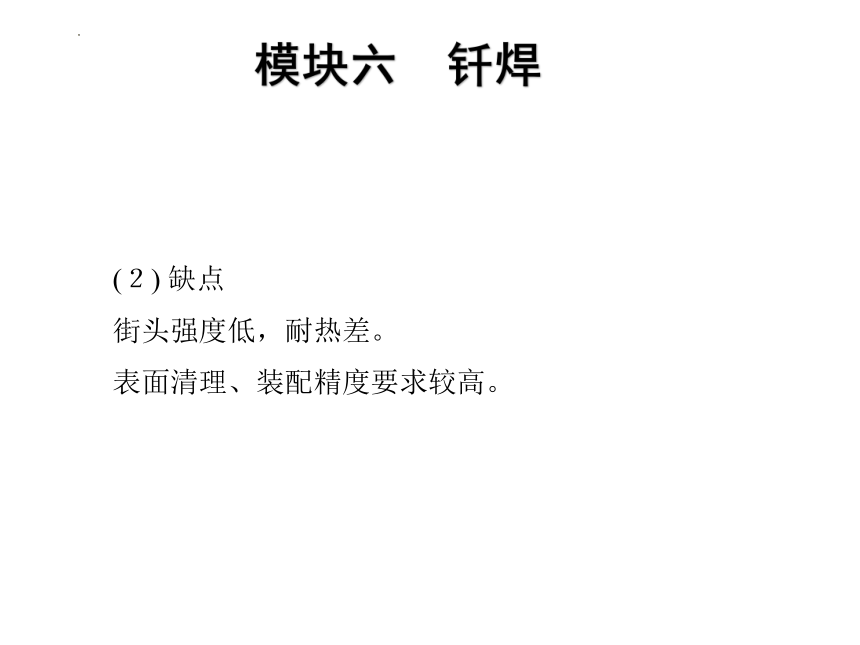

(２) 缺点
街头强度低，耐热差。
表面清理、装配精度要求较高。

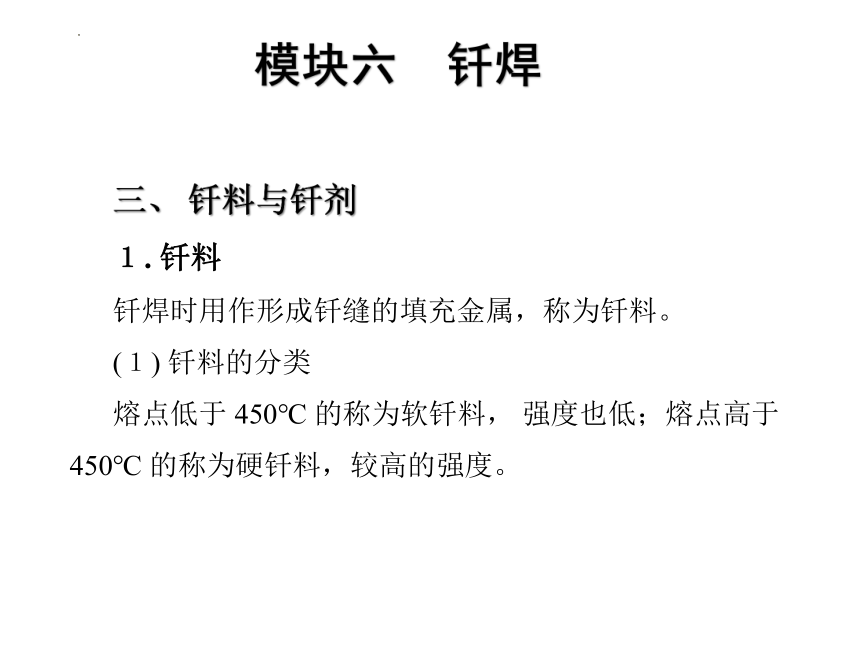

三、 钎料与钎剂
１. 钎料
钎焊时用作形成钎缝的填充金属，称为钎料。
(１) 钎料的分类
熔点低于 450℃ 的称为软钎料， 强度也低；熔点高于 450℃ 的称为硬钎料，较高的强度。

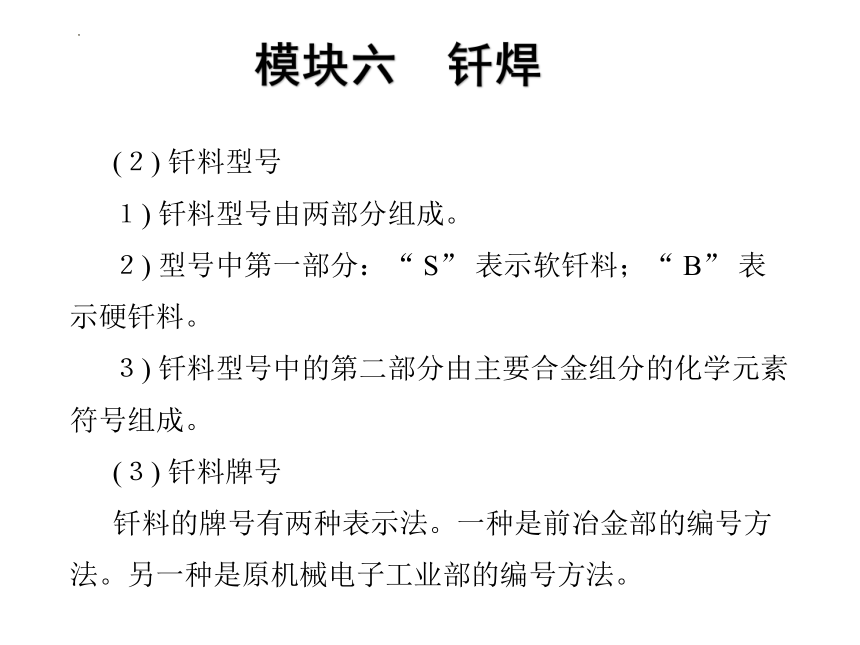

(２) 钎料型号
１) 钎料型号由两部分组成。
２) 型号中第一部分：“ S” 表示软钎料；“ B” 表示硬钎料。
３) 钎料型号中的第二部分由主要合金组分的化学元素符号组成。
(３) 钎料牌号
钎料的牌号有两种表示法。一种是前冶金部的编号方法。另一种是原机械电子工业部的编号方法。
２. 钎剂
钎剂是钎焊时使用的熔剂。

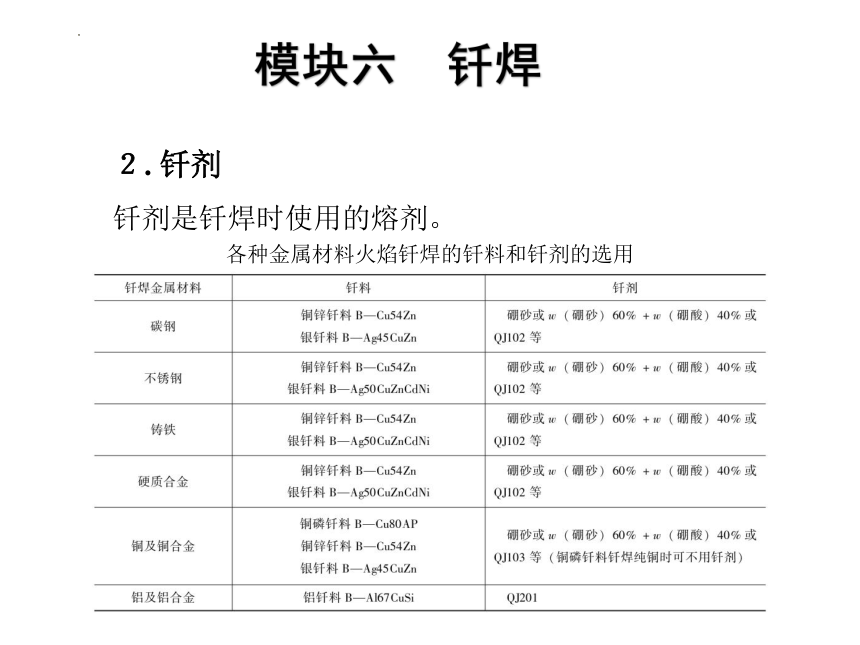

各种金属材料火焰钎焊的钎料和钎剂的选用
四、 技能操作———低碳钢板搭接手工火焰钎焊
１. 焊前准备
(１) 试件材料
20 钢管接头，如图所示。
钢管接头
１—导管　２—套接接头
(２) 钎料和钎剂
钎料采用 B—Cu62Zn，直径 2mm，丝状；钎剂为硼酸 (75％ ) 、 硼砂 (25％ ) 。
(３) 焊接设备及工具
氧气瓶、 减压器、 乙炔瓶、 焊炬 ( H01—6 型) 、 橡胶软管。
(４) 辅助器具
护目镜、 点火枪、 通针、 钢丝刷等。
２. 焊前清理
３. 装配定位焊
４. 操作要点及注意事项
(１) 钎焊
(２) 钎焊后清洗
５. 评分标准（见表）
低碳钢板搭接手工火焰钎焊评分表
１. 能够正确选择钎焊的工艺和焊接工艺参数。
２. 掌握车刀刀体与硬质合金刀片的火焰钎焊。
课题 ２　车刀刀体与硬质合金刀片的火焰钎焊
学习目标
一、 钎焊工艺
１. 钎焊接头形式
接头形式
ａ) 搭接　ｂ) 、 ｃ) 对接接头局部搭接　ｄ) T 形接头局部搭接
ｅ) 管件的套接接头　ｆ) 管件与管座套管接头
２. 焊前准备
除去焊件表面氧化膜。
３. 装配间隙
各种材料钎焊接头间隙 mm
４. 钎焊工艺参数
钎焊温度、保温时间。
５. 钎焊后清洗
不同钎剂生成的残渣的特点和清除方法
６. 钎焊安全操作事项
严格遵守使用和保管有关化学溶液的规定。
防止锌、 镉等蒸气及氟化氢的毒害。
焊件进入高温熔盐槽前，应充分烘干。
炉子在加热前先通 10 ~ 15min 的还原性气体。
避免钎料产生的氧化物，火焰钎焊时所用钎剂影响操作者身体健康。
二、 技能操作———车刀刀体与硬质合金刀片的火焰钎焊
１. 焊前准备
(１) 试件
车刀刀体与硬质合金刀片如图所示。
车刀刀体与硬质合金刀片
ａ) 车刀刀体　ｂ) 硬质合金刀片
(２) 钎料和钎剂
车刀刀体与硬质合金刀片钎焊采用钎料为 B—Cu62Zn，直径 2 ~ 3mm，丝状或厚度 0.5mm 的薄片状。钎剂为硼酸 (40％ ) 和脱水硼砂 (60％ ) 或硼砂 (100％ )。
(３) 焊接设备及工具
同本模块课题一。
２. 焊前清理
３. 操作要点及注意事项
(１) 预埋钎料法
(２) 熔入法
４. 焊接质量要求
５. 评分标准（见表）
评分表
