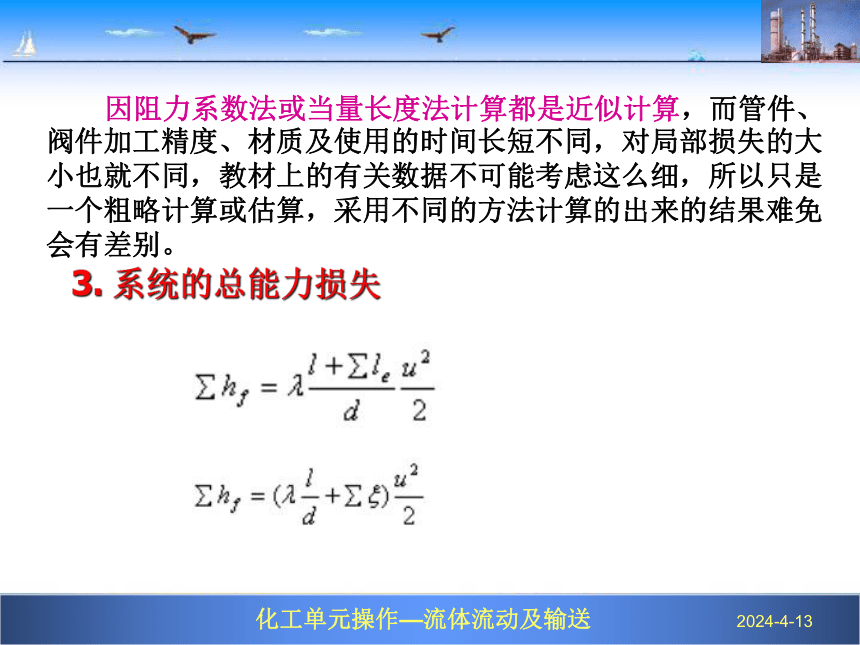

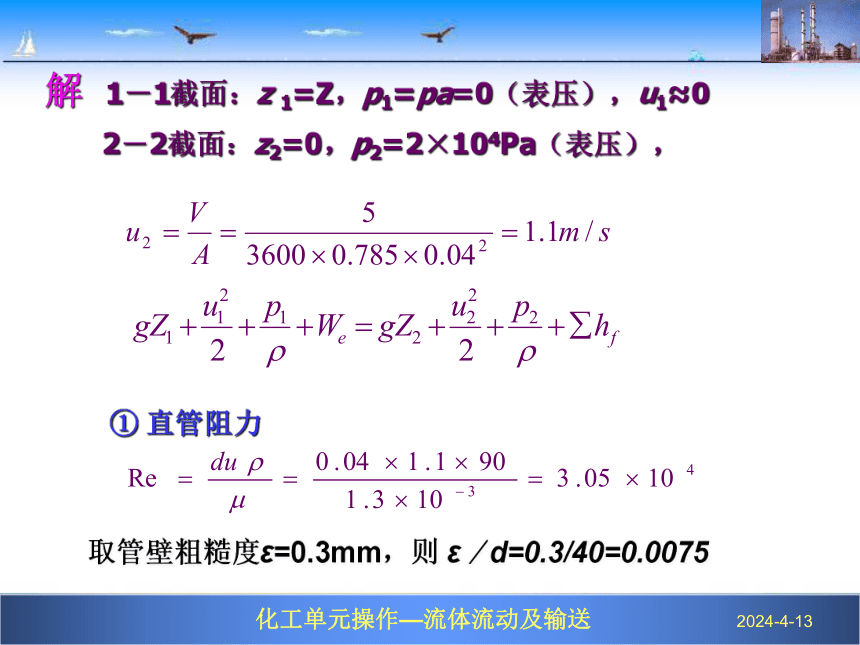

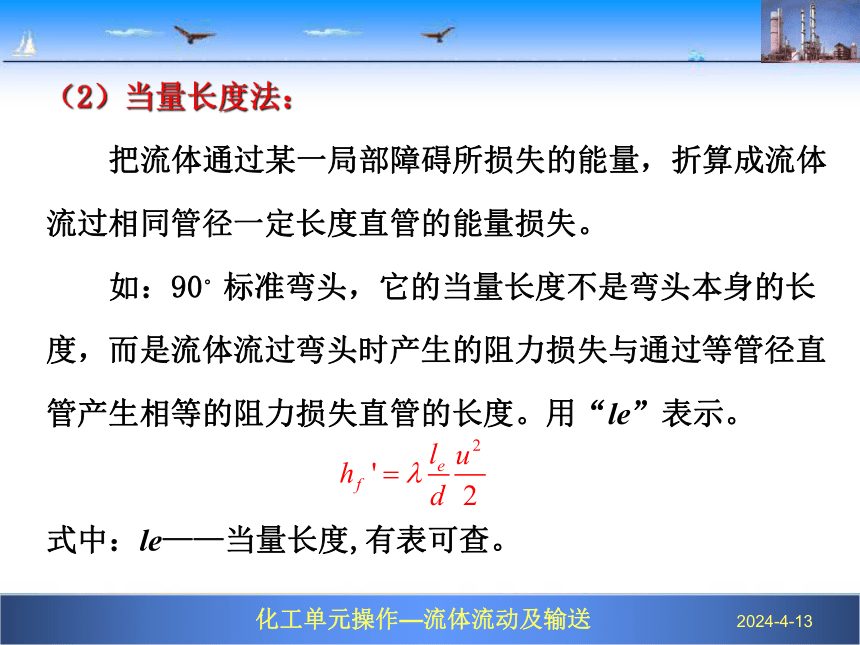

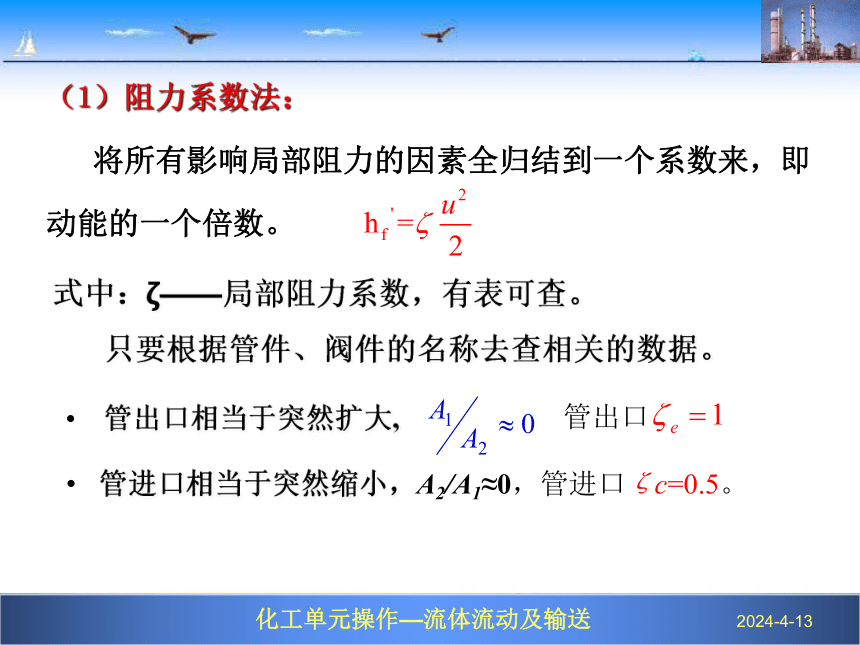

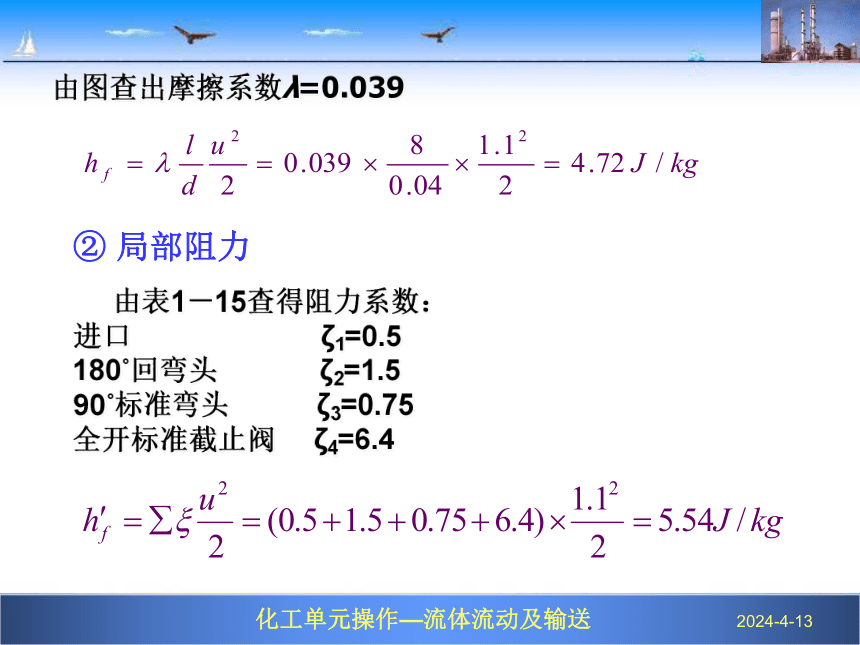

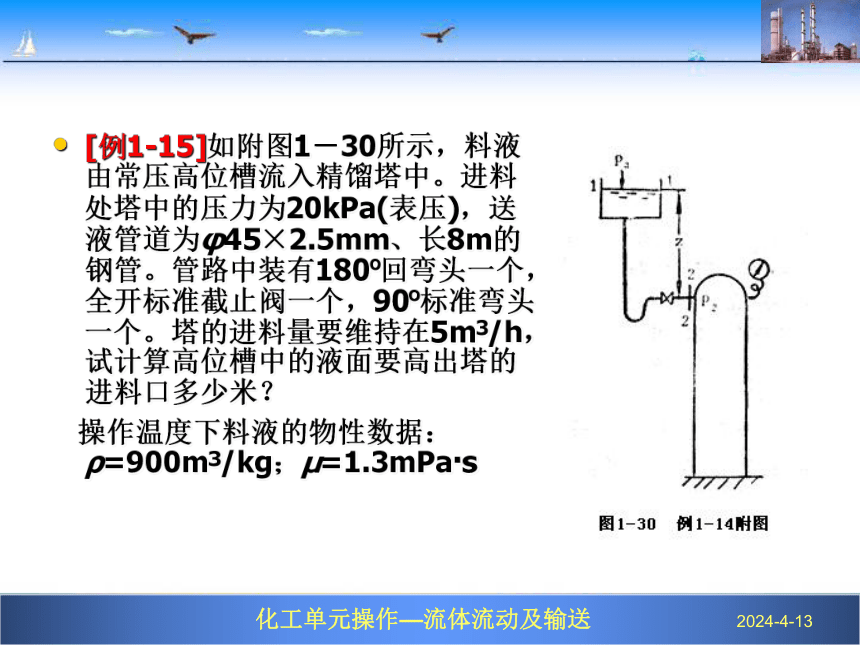

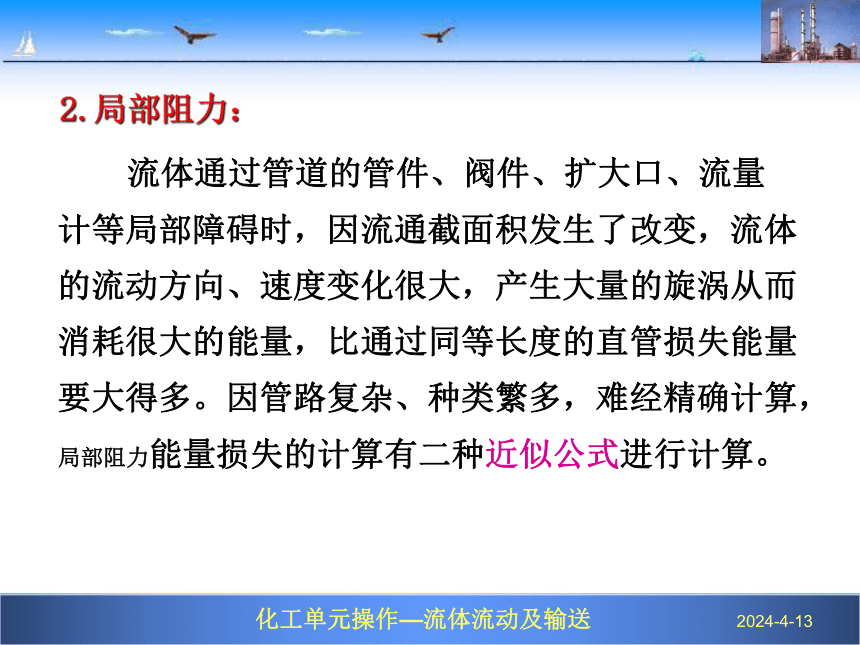

资源简介 (共21张PPT)《化工单元操作》项目一 流体流动及输送任务二 获取流体输送知识(3)2.局部阻力:流体通过管道的管件、阀件、扩大口、流量计等局部障碍时,因流通截面积发生了改变,流体的流动方向、速度变化很大,产生大量的旋涡从而消耗很大的能量,比通过同等长度的直管损失能量要大得多。因管路复杂、种类繁多,难经精确计算,局部阻力能量损失的计算有二种近似公式进行计算。(1)阻力系数法:将所有影响局部阻力的因素全归结到一个系数来,即动能的一个倍数。管出口管出口相当于突然扩大,管进口相当于突然缩小,A2/A1≈0,管进口ζc=0.5。式中:ζ——局部阻力系数,有表可查。只要根据管件、阀件的名称去查相关的数据。(2)当量长度法:把流体通过某一局部障碍所损失的能量,折算成流体流过相同管径一定长度直管的能量损失。如:90。标准弯头,它的当量长度不是弯头本身的长度,而是流体流过弯头时产生的阻力损失与通过等管径直管产生相等的阻力损失直管的长度。用“le”表示。式中:le——当量长度,有表可查。因阻力系数法或当量长度法计算都是近似计算,而管件、阀件加工精度、材质及使用的时间长短不同,对局部损失的大小也就不同,教材上的有关数据不可能考虑这么细,所以只是一个粗略计算或估算,采用不同的方法计算的出来的结果难免会有差别。3. 系统的总能力损失[例1-15]如附图1-30所示,料液由常压高位槽流入精馏塔中。进料处塔中的压力为20kPa(表压),送液管道为φ45×2.5mm、长8m的钢管。管路中装有180 回弯头一个,全开标准截止阀一个,90 标准弯头一个。塔的进料量要维持在5m3/h,试计算高位槽中的液面要高出塔的进料口多少米?操作温度下料液的物性数据:ρ=900m3/kg;μ=1.3mPa·s解 1-1截面:z 1=Z,p1=pa=0(表压),u1≈0 2-2截面:z2=0,p2=2×104Pa(表压), ① 直管阻力取管壁粗糙度ε=0.3mm,则 ε/d=0.3/40=0.0075由图查出摩擦系数λ=0.039② 局部阻力由表1-15查得阻力系数:进口 ζ1=0.5180 回弯头 ζ2=1.590 标准弯头 ζ3=0.75全开标准截止阀 ζ4=6.4③ 总阻力Σhf =hf +h f=4.72+5.54=10.26J/kg故(三)流体流动阻力的降低措施欲降低流动阻力,可采取如下的措施:(1)合理布局,尽量减少管长,少装不必要的管件、阀门;(2)适当加大管径并尽量选用光滑管;(3)在允许条件下,将气体压缩或液化后输送;(4)高黏度液体长距离输送时,可用加热方法(蒸汽伴管)或强磁场处理,以降低黏度;(5)允许的话,在被输送液体中加入减阻剂,如可溶的高分子聚合物、皂类的溶液、适当大小的固体颗粒稀薄悬浮物;(6)管壁上进行预处理:低表面能涂层或小尺度肋条结构。而有时为了其它工程目的,需人为地造成局部阻力或加大流体湍动(如液体搅拌,传热、传质过程的强化等)。作业工艺计算题:P68页9六、流体的基本物理量的检测化工生产正常运行必须对流体输送过程的工艺参数进行检测。流体输送过程常见的工艺参数有温度(T)、压力(P)、液位(L)、流量(F)。(一)温度检测热电偶热电阻(二)压力检测液柱式、弹性式、活塞式和电气式(三)流量检测1、孔板流量计a、结构及测量原理:式中 C0──孔板的流量系数(或称孔流系数),由实验测定。 常用C0的值为0.6~0.7;S0──孔口的截面积,m2;R──U形管压差计的读数,m;ρA──U形管压差计的指示液的密度,kg/m3;ρ──被测流体的密度,kg/m3。特点:(1)属变压差型流量计。(2)结构简单,使用、安装方便,适用范围广,因流体流动变化大,能量损失大,为避免阀件、管件带来的扰动而影响测量结果的准确性,孔板前后要有一定的距离的直管段,且孔板中心要在管路中心线上。2、C0的获取用角接取压法安装的孔板流量计,其C0与Re、A0/A1的关系,如图1-32所示。由图可见,对于某一A0/A1值,当Re值超过某一限度值Rec时,C0就不再改变而为定值。流量计所测的流量范围,最好是落在C0为定值的区域里,这时流量Vs便与压强差(pa-pb)(或压差计读数R)的平方根成正比。设计合适的孔板流量计,其C0值为0.6~0.7。孔板流量计的C0与Re、A0/A1的关系曲线2、文氏管流量计为了减少流体流经节流元件时的能量损失,可以用一段渐缩、渐扩管代替孔板,这样构成的流量计称为文丘里流量计或文氏流量计。属变差压型流量计能量损失小,造价高从转子的悬浮高度直接读取流量数值。特点:直接读数、流体流动阻力小、精度高但易破碎、不耐高温和高压,必须垂直安装。属变截面型流量计。3、转子流量计4、其它类型的流量计(四)液位检测 展开更多...... 收起↑ 资源预览
