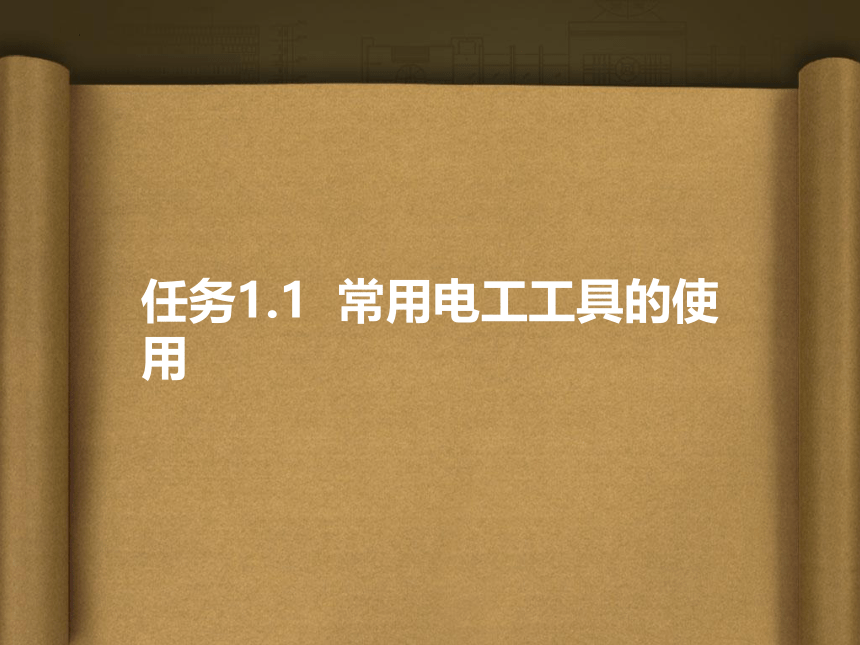

任务1.1 常用电工工具的使用
项目一 三相异步电动机单向运行控制电路的装调

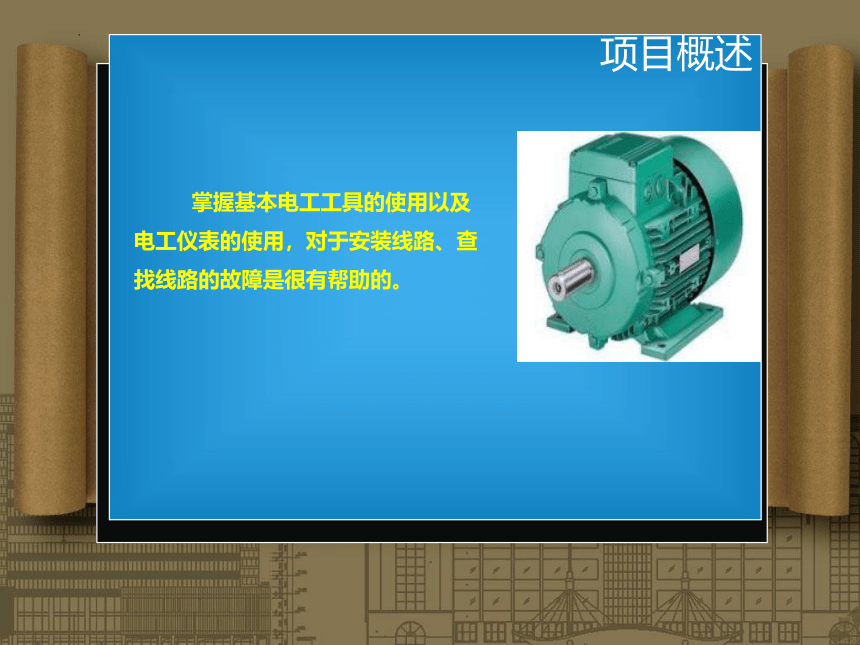

掌握基本电工工具的使用以及电工仪表的使用，对于安装线路、查找线路的故障是很有帮助的。
项目概述
任务展示
1
任务描述
2
任务目标
3
知识准备
4
任务实施
5
考核评价
6

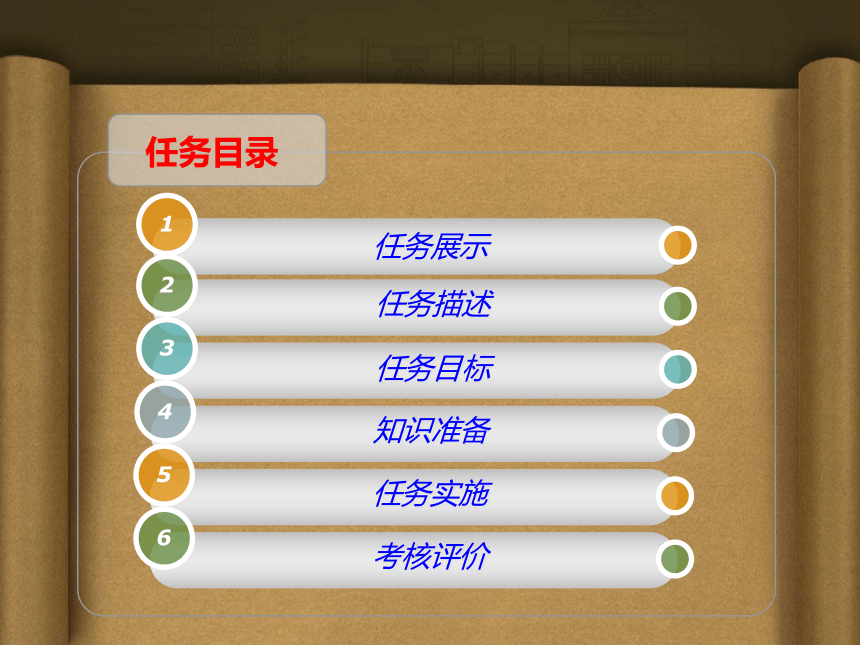

任务目录
任务展示

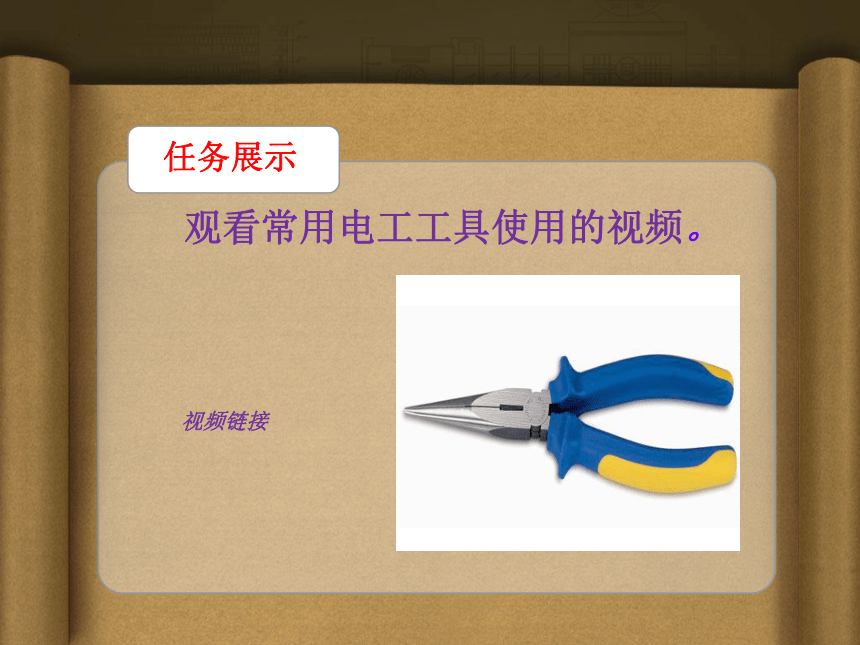

观看常用电工工具使用的视频。
视频链接

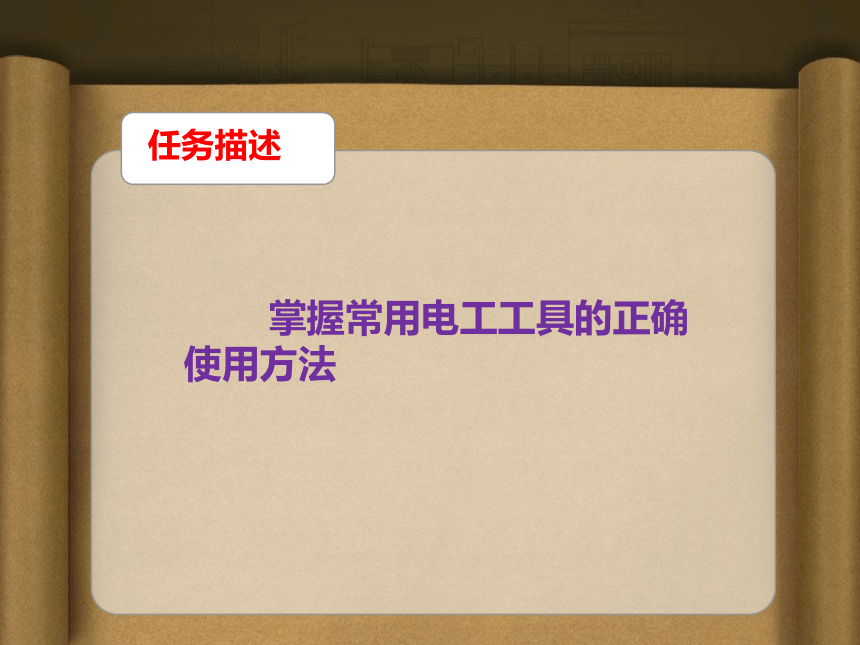

任务描述
掌握常用电工工具的正确使用方法

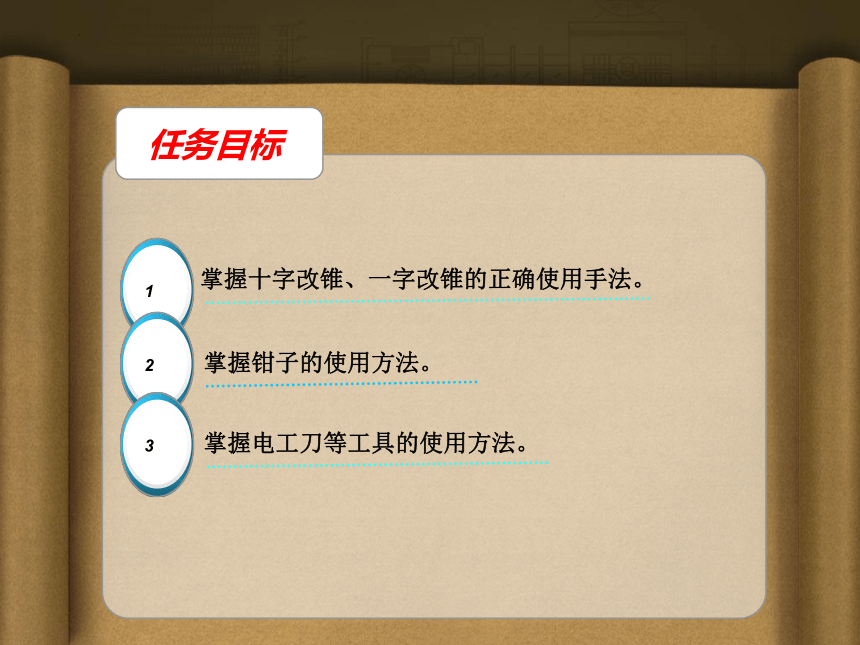

任务目标
1
掌握钳子的使用方法。
2
掌握电工刀等工具的使用方法。
3
掌握十字改锥、一字改锥的正确使用手法。

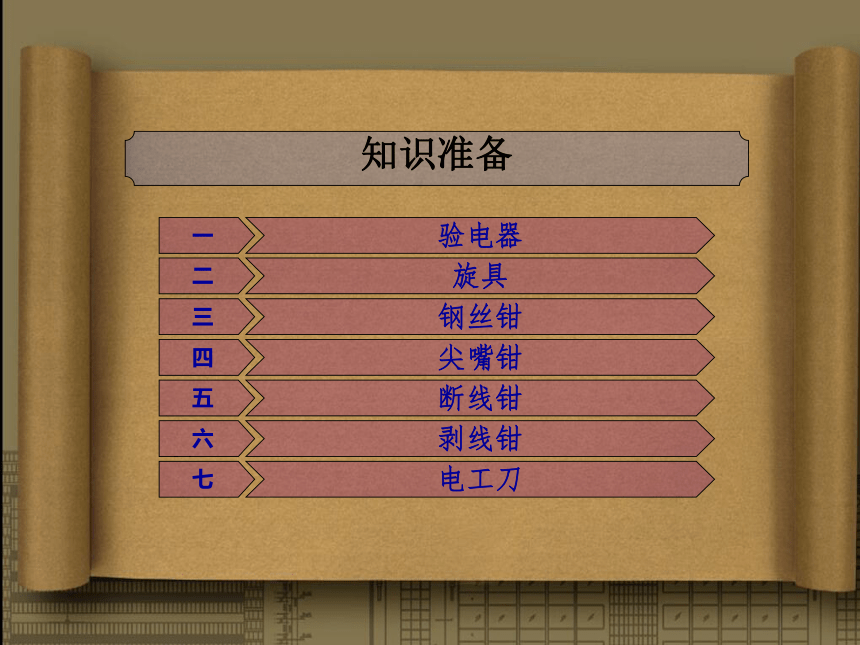

知识准备
三
钢丝钳
四
尖嘴钳
五
断线钳
六
剥线钳
七
电工刀
二
旋具
一
验电器

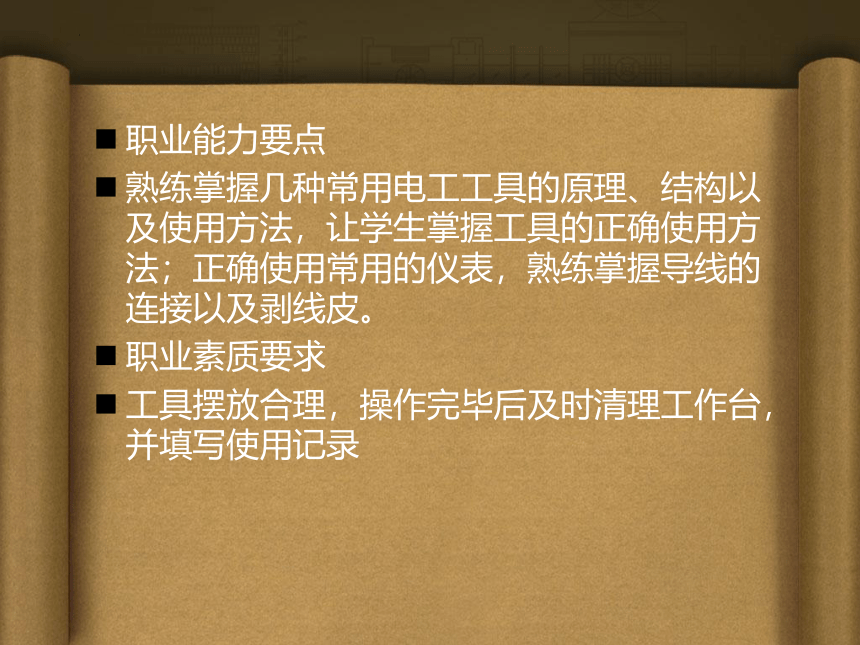

职业能力要点
熟练掌握几种常用电工工具的原理、结构以及使用方法，让学生掌握工具的正确使用方法；正确使用常用的仪表，熟练掌握导线的连接以及剥线皮。
职业素质要求
工具摆放合理，操作完毕后及时清理工作台，并填写使用记录
验电器是检验导线和电气设备是否带电的一种电工常用检测工具。
1.低压验电器又称验电笔，有笔式和数字式两种
一、验电器
笔式低压验电器有氖泡、电阻器、弹簧、笔身和笔尖组成。验电笔使用时必须按下图所示的正确方法把笔握妥，以手指触及笔尾的金属体，使氖管小窗背光朝向操作者。
当用验电笔测带电体时，电流经带电体、验电笔、人体、地形成回路，只要带电体与大地之间的电位差超过60V，验电笔中的氖管就发光。验电笔测试范围为60-500V。
低压验电器的作用
作 用 要 点
区别电压高低 测试时可根据氖管发光的强弱来判断电压的高低
区别相线与零线 在交流电路中，当验电器笔尖触及导线时，氖管发光的即为相线，正常情况下，触及零线是不发光的
区别直流电与交流电 交流电通过验电器时，乃管理的两极同时发光；直流电通过验电器时，氖管里两个极中只有一个极发光
区别直流电的正负极 把验电器连接在直流电的正、负极之间，氖管中发光的一极即为直流电的负极
旋具又称为改锥或起子，它是紧固或拆卸螺钉的工具。旋具的种类有很多，按头部形状分为一字形和十字形旋具。
二、旋具
1、大旋具的使用
大旋具一般用来紧固较大的螺钉。使用时，除大拇指、食指和中指要夹住握柄外，手掌还要顶住柄的末端，就这样就可以防止旋具转动时滑脱。
2、小旋具的使用
小旋具一般用来紧固电气装置接线柱头上的小螺丝钉，使用时，可用手指顶住柄的末端捻转。
钢丝钳有铁柄和绝缘柄两种，绝缘柄为电工用钢丝钳，常用的规格有150mm、175mm和200mm三种。
电工钢丝钳由钳头和钳柄两部分组成。钳头由钳口、齿口、刀口和铡口四部分组成。其用途很多，钳口用来弯绞和钳夹导线线头；齿口用来剪切或剖削软导线绝缘层；铡口用来铡切导线线芯、钢丝或铅丝等较硬金属丝。
三、钢丝钳
1-钳口 2-齿口 3-刀口 4-铡口 5-绝缘套 6-钳头
1
2
3
4
5
6
尖嘴钳的头部尖细，适用于在狭小的空间操作。钳柄有铁柄和绝缘柄两种，绝缘柄的耐压为500V，主要用于切断和弯曲细小的导线、金属丝；夹持小螺钉、垫圈及导线等元件；还能将导线端头弯曲成所需的各种形状。
四、尖嘴钳
断线钳又称斜口钳，钳柄有铁柄、管柄、和绝缘柄三种，其中电工用的带绝缘柄断线钳一般绝缘柄的耐压为500 V。断线钳主要用于剪断较粗的电线、金属丝及导线电缆等。
五、断线钳
剥线钳是用来剥削小直径导线绝缘层的专用工具，一般绝缘手柄耐压为500V。
剥线钳使用时，将要剥削的绝缘层长度用标尺定好后，即可把导线放入相应的刃口中（比导线直径稍大），用手柄一握紧，导线的绝缘层即被割破，且自动弹出。
六、剥线钳
电工刀是剖削电线线头，切割木台缺口、削制木榫的专用工具，使用时，应将刀口朝外剖。剖削导线绝缘层时应使刀面与导线呈较小的锐角，以免割伤导线。
七、电工刀
任务实施
1、改锥的使用（十字改锥、一字改锥）；
2、钳子的使用；
3、电工刀的使用；
考核评价
