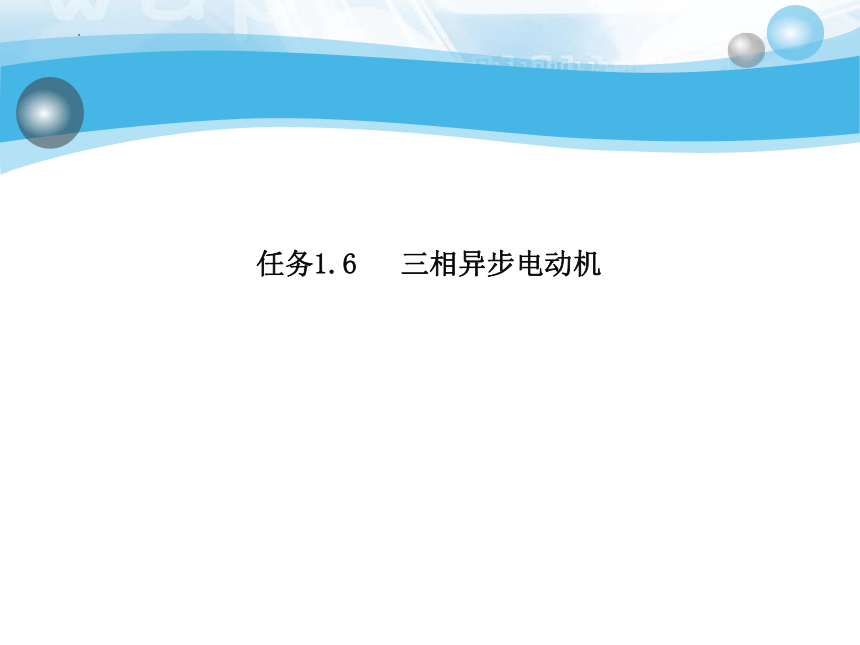

任务1.6 三相异步电动机
任务展示
01
任务描述
02
任务目标
03
知识准备
04
任务实施
05
考核评价
06

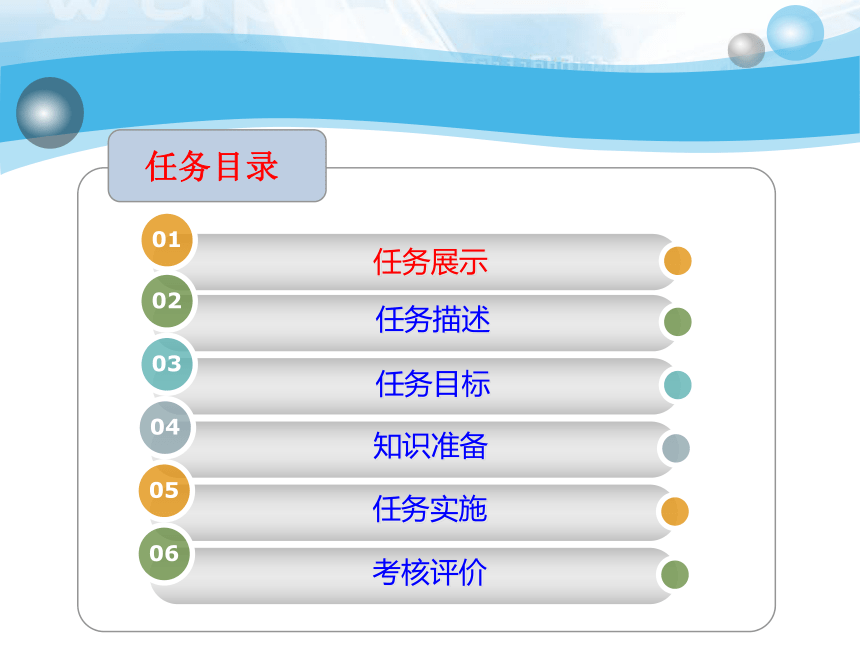

任务目录

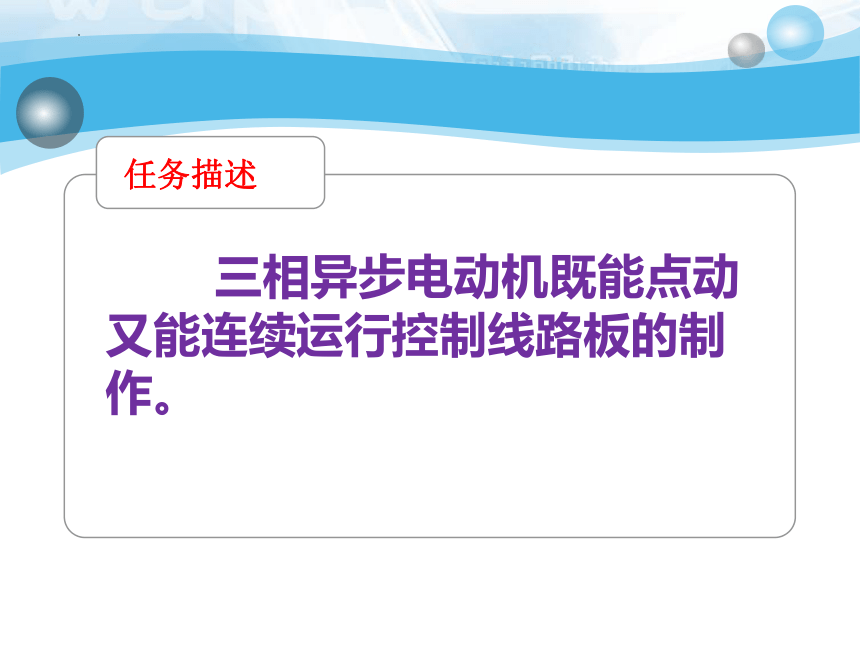

任务描述
三相异步电动机既能点动又能连续运行控制线路板的制作。
任务目标
1
掌握三相异步电动机起动控制线路

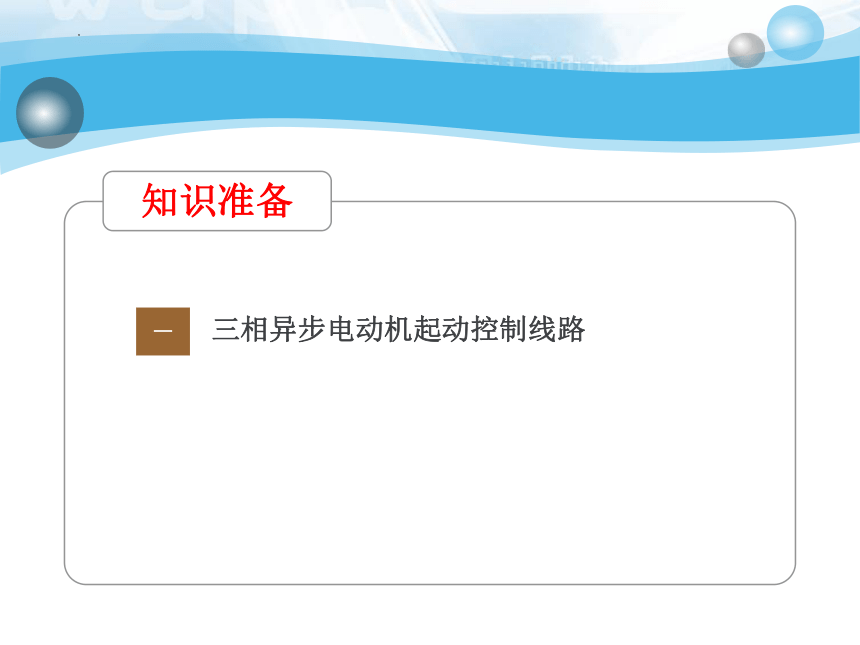

知识准备
一
三相异步电动机起动控制线路

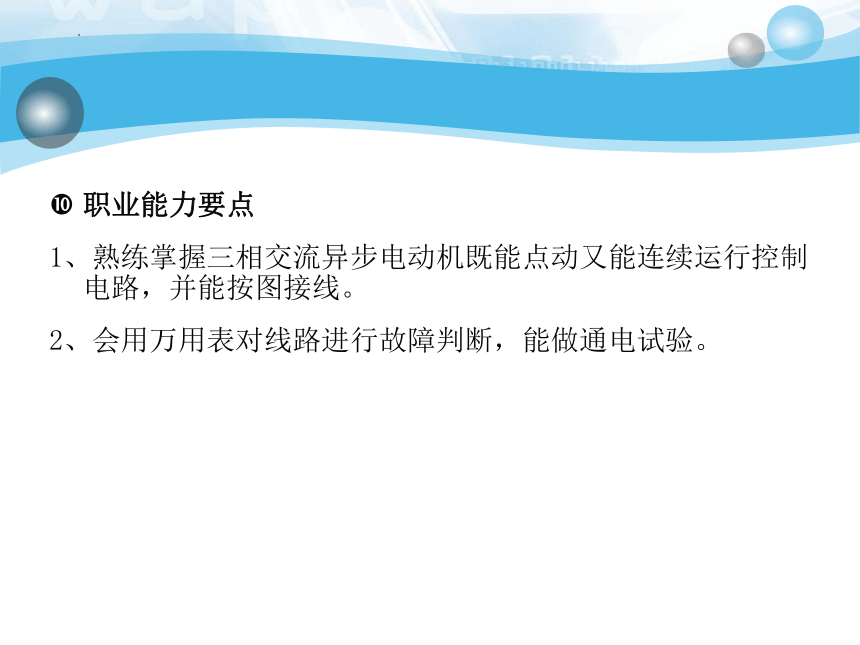

职业能力要点
1、熟练掌握三相交流异步电动机既能点动又能连续运行控制电路，并能按图接线。
2、会用万用表对线路进行故障判断，能做通电试验。

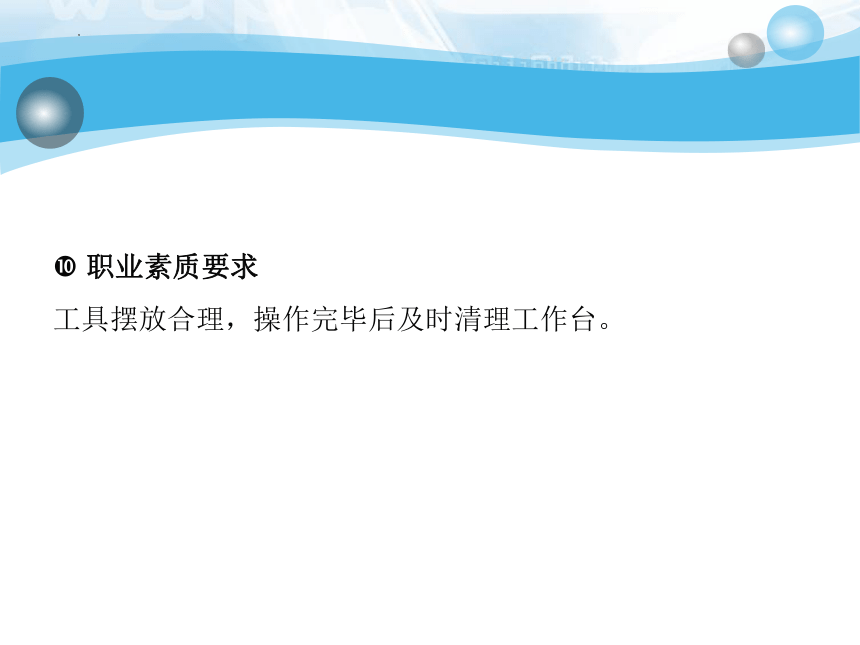

职业素质要求
工具摆放合理，操作完毕后及时清理工作台。
三相笼型异步电动机连续控制线路图1
三相笼型异步电动机连续控制线路图2
三相笼型异步电动机连续控制线路图3
三相异步电动机常用保护电路
三相异步电动机断相、过热、过电流等因素会损伤电动机的电气性能，甚至烧毁电动机的绕组。在很多场合，给电动机加上保护装置，可延长电动机的使用寿命、提高生产效率。
电动机过热保护控制线路
原理图解释：在电动机内设有与交流接触器线圈串联的过热保护器(或温度电阻)，当电动机超温达到一定的时间，过热保护器的一对触头断开(或者温度电阻熔断)，切断了给交流接触器线圈的供电，导致电动机失去三相供电而停机。
小 结
实现连续控制可以将起动按钮、停止按钮与接触器的线圈串联，并在起动按钮两端并联接触器的常开辅助触点（自锁触点）。
任务实施
1、根据原理图绘出电动机既能点动又能连续运行控制电路的电器位置图和电气接线图。
2、配齐所有电器元件并进行检验，在控制板上安装电器元件。
3、检查控制板布线是否正确。
4、安装电动机。
任务实施
5、连接电动机和按钮金属外壳的保护接地线。
6、连接电源、电动机等控制板外部的导线。
7、自检。
8、经指导教师检查无误后通电试车。通电完毕先拆除电源线，后拆除负载线。
考核评价
