任务1.2 常用电工仪表的使用
项目一 三相异步电动机单向运行控制电路的装调
任务展示
01
任务描述
02
任务目标
03
知识准备
04
任务实施
05
考核评价
06
任务目录

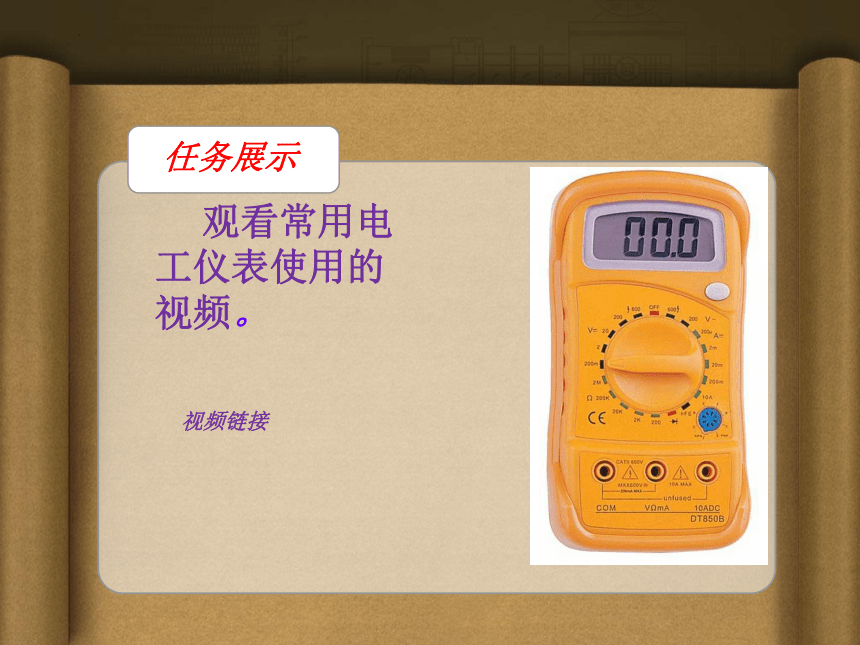

任务展示
观看常用电工仪表使用的视频。
视频链接
任务描述
掌握常用电工仪表的正确使用方法
任务目标
1
掌握钳形表的使用方法。
2
掌握兆欧表的使用方法。
3
掌握万用表的正确使用手法。
知识准备
三
兆欧表
二
钳形表
一
数字万用表
Page 8
一、数字式万用表
Page 9
1. 测量范围
（1）直流电压分为五档:
200mV,2V,20V,200V,1000V。
（2）交流电压分为五档:
200mV,2V,20V,200V,750V。
（3）直流电流分为五档:
200 V,2 mA,20mA,200mA,10A。
（4）交流电流分为五档:
200 V,2 mA,20mA,200mA,10A。
（5）电阻分为六档:
200 ,2k ,20k ,200k ,2M ,20M
Page 10
万用表的面板图
POWER
OFF
ON
B
E
C
hFE
晶体管
插孔
显示器
电源开关
转换开关
输入
插座
hFE
D
C
A
V
A
C
A
C
A
D
C
V
Ω
10A
mA
COM
V·Ω
2.
面
板
说
明
Page 11
(2)电源开关：使用时将开关置于“ON”位置；使用完毕置于“OFF”位置。
(3)转换开关：用以选择功能和量程。根据被测的电量(电压、电流、电阻等)选择相应的功能位；按被测量程的大小性选择合适的量程。
(4)输入插座：将黑色测试笔插入“COM”的插座。红色测试笔有如下三种插法，测量电压和电阻时插入“V ”插座；测量小于200mA的电流时插入“mA”插座；测量大于200mA的电流时插入“10A”插座。
(1) 显示器：显示四位数字，最高位只能显示1或不显示数字，算半位，故称三位半（ ）。最大指示为1999或-1999。当被测量超过最大指示值时，显示“1” 或“-1”。
Page 12
1、 钳形电流表概述 钳形电流表的最大优点是能在不停电的情况下测量交流电流。钳形电流表根据其结构及用途分为互感器式和电磁系两种。常用的是互感器式钳形电流表，它由电流互感器和整流系仪表组成。
2、钳形电流表
Page 13
2、钳形电流表使用注意事项
（1 ）测量前，应先检查钳形铁心的橡胶绝缘是否完好无损。钳口应清洁、无锈，闭合后无明显的缝隙。
（ 2） 测量时，应先估计被测电流大小，选择适当量程。若无法估计，可先选较大量程，然后逐档减少，转换到合适的档位。转换量程档位时，必须在不带电情况下或者在钳口张开情况下进行，以免损坏仪表。
（3） 测量时，被测导线应尽量放在钳口中部，钳口的结合面如有杂声，应重新开合一次，仍有杂声，应处理结合面，以使读数准确。另外，不可同时钳住两根导线。
（4） 测量5A以下电流时，为得到较为准确的读数，在条件许可时，可将导线多绕几圈，放进钳口测量，其实际电流值应为仪表读数除以放进钳口内的导线根数。
（5） 每次测量前后，要把调节电流量程的切换开关放在最高档位，以免下次使用时，因未经选择量程就进行测量而损坏仪表。 钳形电流表与普通电流表不同，它由电流互感器和电流表组成。可在不断开电路的情况下测量负荷电流。但只限于在被测线路电压不超过500V的情况下使用。
Page 14
3、兆欧表
兆欧表的选用主要考虑两个方面：
一是电压等级，二是测量范围。
　
Page 15
测量额定电压在500伏以下的设备或线路的绝缘电阻时，可选用500伏或1000伏的兆欧表；测量额定电压在500伏以上的设备或线路的绝缘电阻时，可选用1000～2500伏的兆欧表；测量瓷瓶时，应选用2500～5000伏的兆欧表。　　
任务实施
1、万用表的使用；
2、钳形表的使用；
考核评价
