第四章 桥式起重机和电梯电气控制2

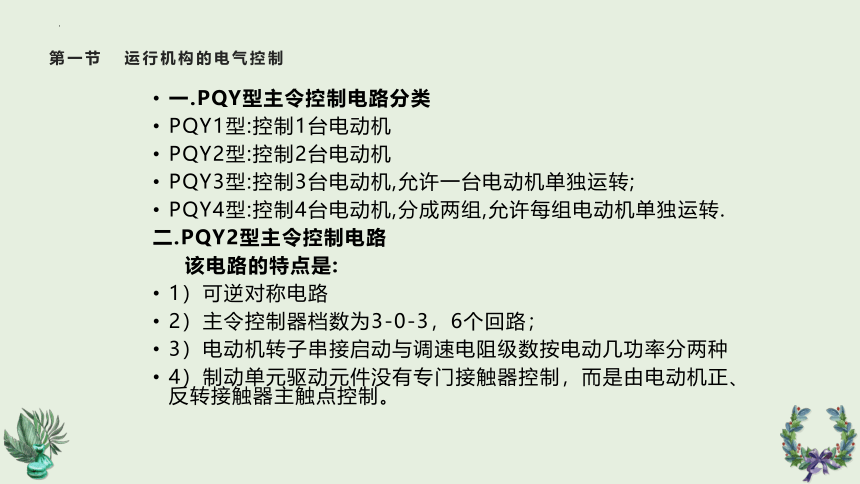

一.pqy型主令控制电路分类
pqy1型:控制1台电动机
pqy2型:控制2台电动机
pqy3型:控制3台电动机,允许一台电动机单独运转;
pqy4型:控制4台电动机,分成两组,允许每组电动机单独运转.

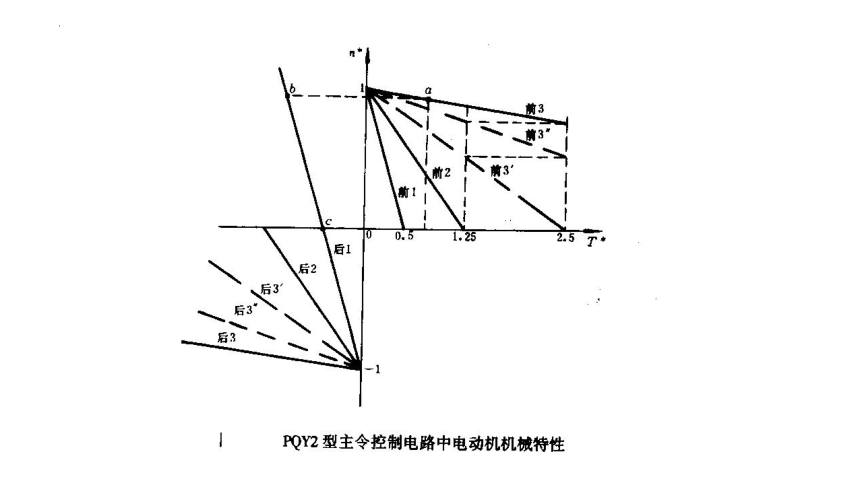

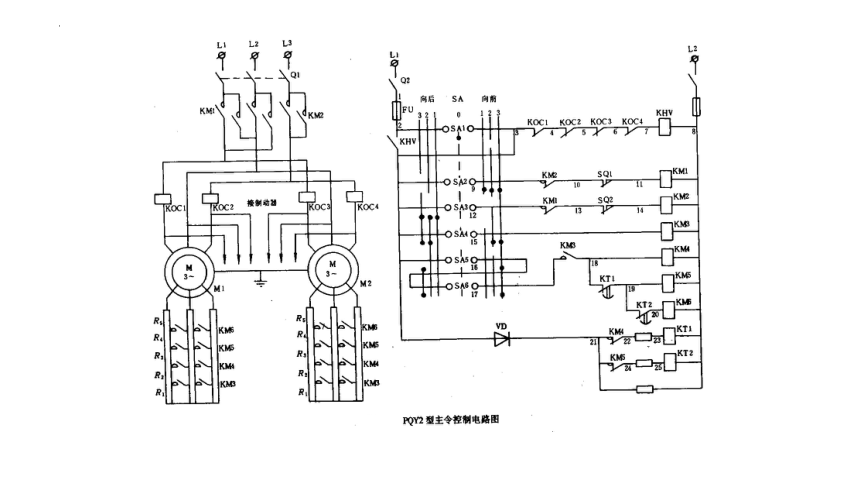

二.pqy2型主令控制电路
该电路的特点是:
1）可逆对称电路
2）主令控制器档数为3-0-3，6个回路；
3）电动机转子串接启动与调速电阻级数按电动几功率分两种
4）制动单元驱动元件没有专门接触器控制，而是由电动机正、反转接触器主触点控制。
第一节 运行机构的电气控制

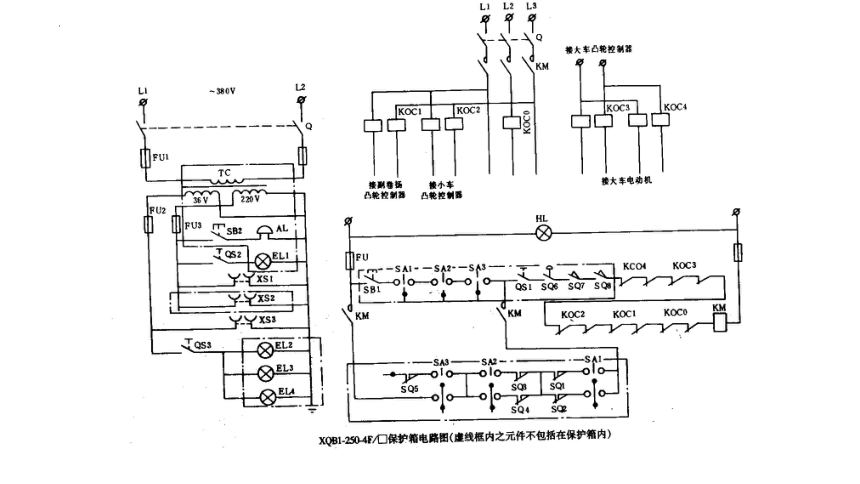

一.保护箱
由刀开关、接触器、过电流继电器等组成.
实现过流、失压、零压、限位等保护.
二.制动电磁铁与制动器

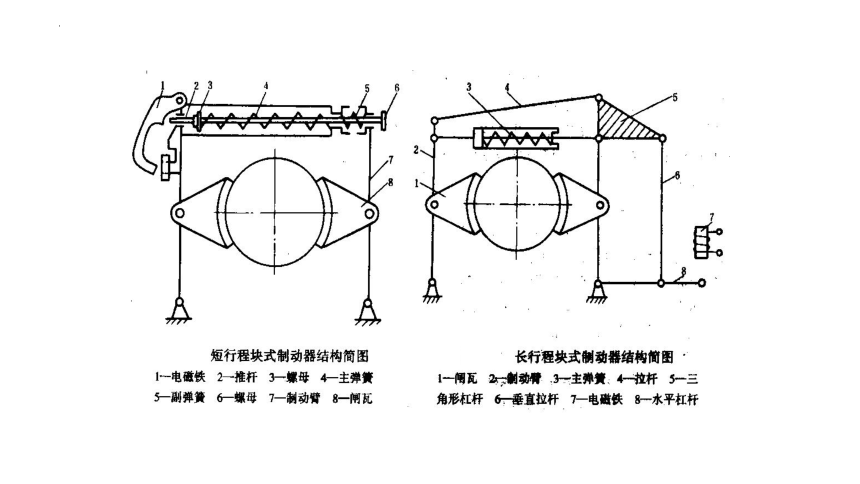

一)短行程块式制动器
二)长行程块式制动器

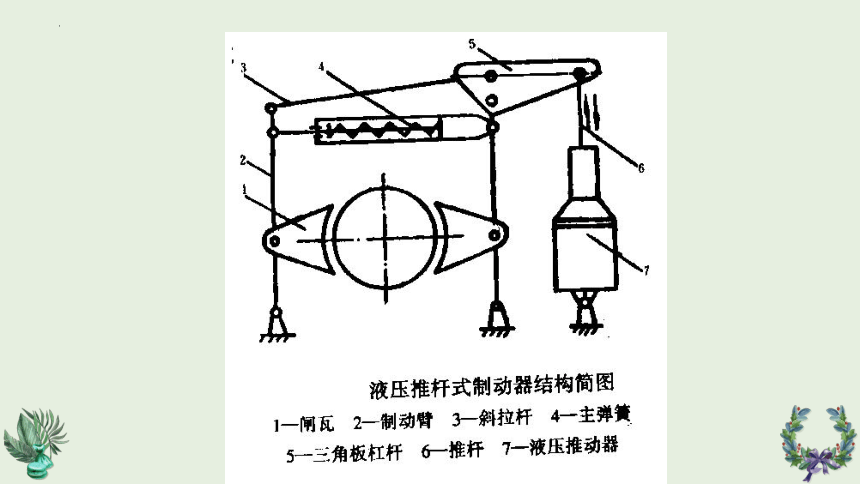

三)液压推杆块式制动器
三.其它安全装置
1.缓冲器
2.起升高度限位器
3.载荷限制器及称量装置
第二节 起重机的保护

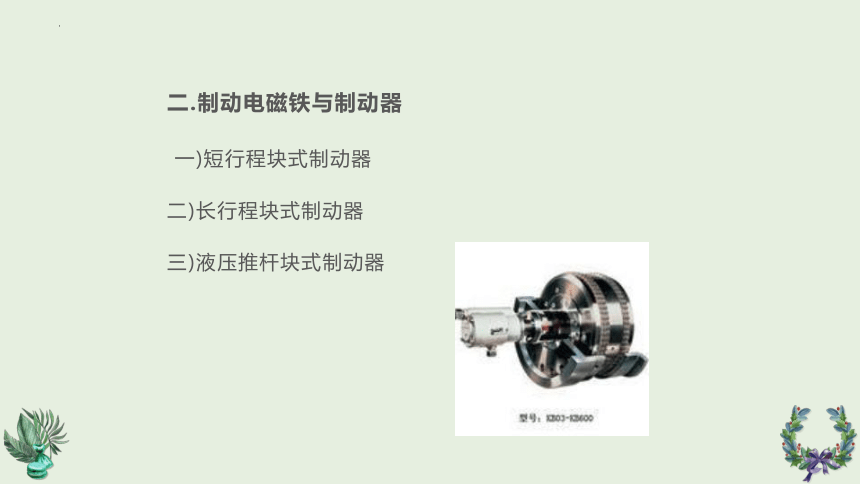

二.制动电磁铁与制动器
一)短行程块式制动器
二)长行程块式制动器
三)液压推杆块式制动器
电梯(lift或elevator)是用电力拖动，将具有乘客或载货的轿厢，运行于铅垂的两列刚性导轨之间运送乘客或货物的固定设备。
一、电梯的分类
按用途可分为乘客、载货、容货、病床、住宅、服务、船舶、观光、车辆等电梯，以及 自动铁梯等。
按拖动方式可分为：
1 交流电梯
2 直流电梯
3 液压电梯
4 齿轮齿条式电梯
按电梯控制方式可分为：
1．手柄操纵控制电梯
第三节 电梯概述
2．按钮控制电梯
3．信号控制电梯
4．集选控制电梯
5．向下集合控制(向下集中控制)电梯
二、电梯的规格和型号 电梯的基本规格
1.电梯的规格
（1）电梯的用途（2）额定载重量（3）额定转速（4）拖动方式（5）控制方式（6）提升高度（7）停层站数（8）轿厢尺寸
(9)门的型式
2．电梯的型号
电梯由机械和电气两大系统组成。
机械系统由拽引系统、轿厢和对重装置、门系统、机械安护系统等组成。
一、拽引系统
电梯的拽引系统是由拽引机、拽引钢丝绳、道向轮等组成。拽引系统的功能是输出与传递动力，使电梯运行。
第四节 电梯的机械系统
二、轿箱和对重装置
轿厢(car)用于运送乘客或货物(1)操纵装置 (2)方位指示装置 (3)应急装置
(4)通风设备 (5)照明设备 (6)电梯规格标牌
三、门系统
四、机械安全保护系统
1、限速器装置
2、安全钳装置
3、缓冲器
一、电梯电气控制系统的主要电器部件
1 机房
2 操作箱
3 轿箱其它部件
4 召唤盒及层门指标
5 井道
二、电梯的三种状态
第五节 交流集选控制电梯电气系统
三.内指令和厅召唤电路
四.指层电路
电梯部有指层器，指示轿厢运行位置一般轿厢内及厅门上力均设有指层器。通常层楼信号通过装在轿厢上的隔磁板经过井道上的各民楼感应器取得。
五、门的电气控制系统
门的电气控制系统由拖动部分和开关门逻辑控制分组成。
开关门逻辑控制电路其控制功能为:
1.自动门 2.自动开关 3.门安全电路 4本层厅外开门 5.检修时开门
六.电梯的启动、加速和满速运行
1.无司机工作状态下的启动
2.加速和满速运行
3.有司机工作状态下的启动
七电梯的停层、减速和平层
1.减速
2.平层
3.电梯停站信号的发生及信号的登记和消除
（1）指令信号停站
（2）召唤信号停站
（3）直驶状态下的停站
4.停层时间继电器信号
八、电梯行驶方向的保持和改变
1.电梯的行驶方向
2.运行方向的保持
3.轿内指令优先
4.用向上、向下按钮决定电梯运行的方向
5.轿顶检修按钮决定电梯运行方向
一、启动加速的调整
二、停层距离的调整
三、停层减速的调整
四、自动平层的调整
五、终端保护的调整
第六节 电梯电力拖动的调整
感谢观看
