(共17张PPT)
变形缝盖缝构造
建筑构造-变形缝盖缝构造
2
一、 变形缝盖缝的构造要求二、 变形缝盖缝的构造做法

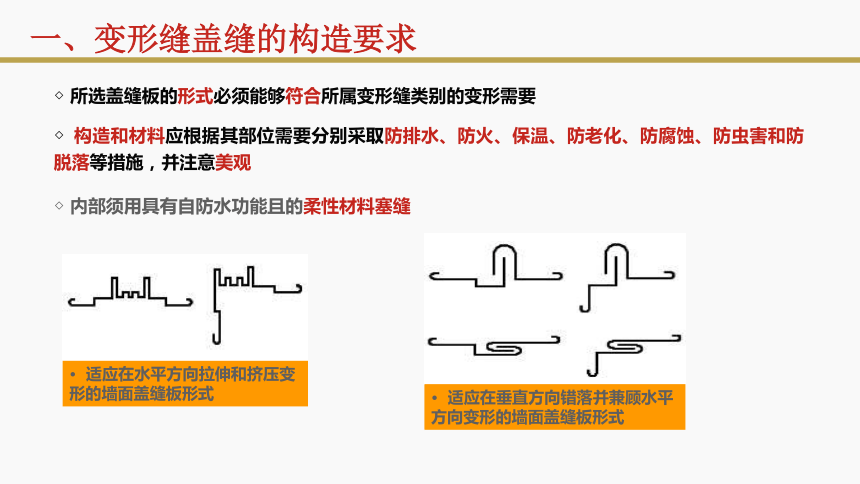

◇ 所选盖缝板的形式必须能够符合所属变形缝类别的变形需要
◇ 构造和材料应根据其部位需要分别采取防排水、防火、保温、防老化、防腐蚀、防虫害和防脱落等措施，并注意美观
◇ 内部须用具有自防水功能且的柔性材料塞缝
· 适应在水平方向拉伸和挤压变形的墙面盖缝板形式
· 适应在垂直方向错落并兼顾水平方向变形的墙面盖缝板形式
一、变形缝盖缝的构造要求

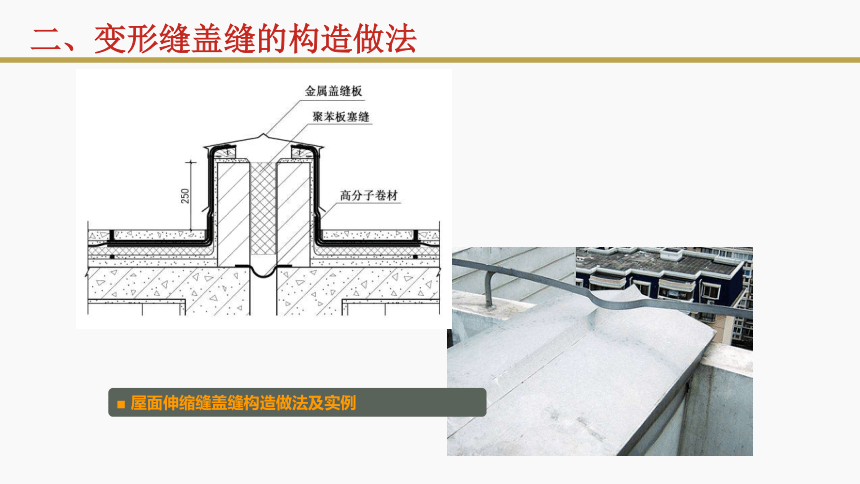

■ 屋面伸缩缝盖缝构造做法及实例
二、变形缝盖缝的构造做法

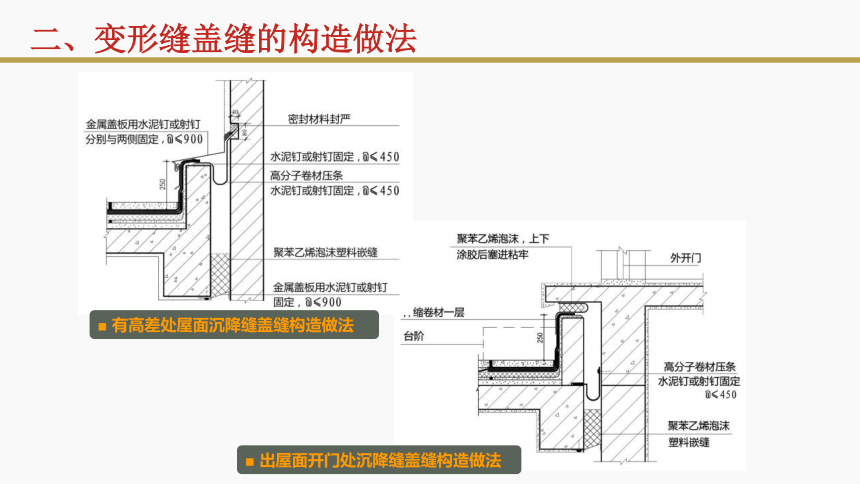

■ 有高差处屋面沉降缝盖缝构造做法
■ 出屋面开门处沉降缝盖缝构造做法
二、变形缝盖缝的构造做法

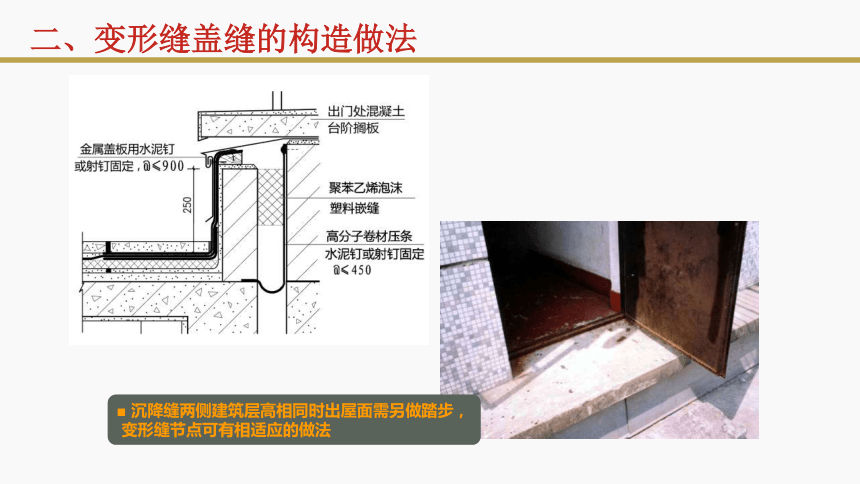

■ 沉降缝两侧建筑层高相同时出屋面需另做踏步，
变形缝节点可有相适应的做法
二、变形缝盖缝的构造做法

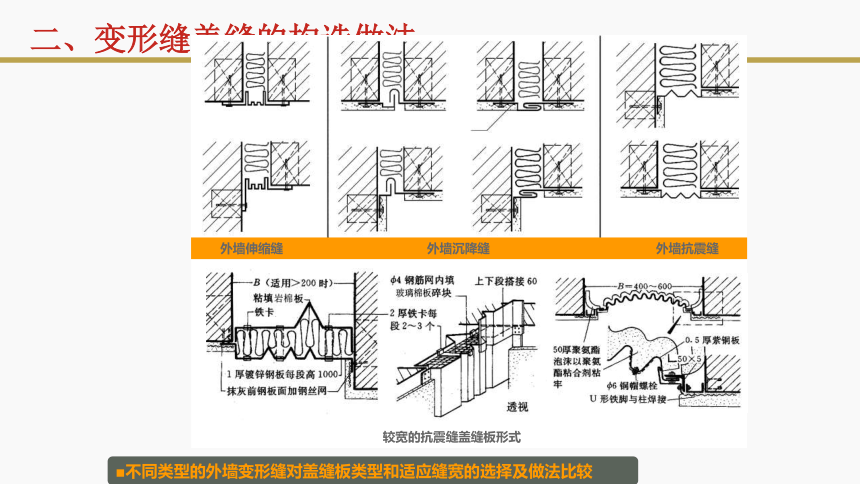

■不同类型的外墙变形缝对盖缝板类型和适应缝宽的选择及做法比较
●设变形缝处建筑的
结构布置
●变形缝盖缝构造
●变形缝设置的要求
二、变形缝盖缝的构造做法
外墙伸缩缝 外墙沉降缝 外墙抗震缝
较宽的抗震缝盖缝板形式
■外墙伸缩缝盖缝实例
二、变形缝盖缝的构造做法
■ 内墙变形缝盖缝构造示意
内墙伸缩缝 内墙沉降缝 内墙抗震缝
二、变形缝盖缝的构造做法
■ 内墙变形缝盖缝实例
二、变形缝盖缝的构造做法
■ 变形缝处设门，门扇开启方向不得跨越变形缝
二、变形缝盖缝的构造做法
■ 楼地面变形缝盖缝板材料需注意防滑，硬质材料应留有变形余地，防止碎裂
二、变形缝盖缝的构造做法
楼地面变形缝盖缝构造做法
■ 楼地面盖缝做法实例
二、变形缝盖缝的构造做法
■ 楼地面成品变形缝盖缝板适应性较强
二、变形缝盖缝的构造做法
■ 另一形式的楼地面成品变形缝盖缝板及其细部
二、变形缝盖缝的构造做法
■ 地下室变
形缝构造
二、变形缝盖缝的构造做法
(a) 橡胶止水带形状
(b) 金属盖缝板形状
地下室底板变形缝构造
地下室立墙变形缝构造
地下室立墙或顶板柔性材料盖缝
地下室立墙或顶板金属板盖缝
聚苯板塞缝
聚苯板塞缝
柔性盖缝条
聚苯板塞缝
聚苯板塞缝
金属盖缝板
4Ф12
地下室变形缝止水带形式
■后浇板带可以作为不留伸缩缝或沉降缝的一种措施。一般
在应设缝处按规定留出足够宽的间隙，在两侧混凝土浇注
施工后60d 进行后浇带混凝土浇灌（工期要求紧迫和有特
别困难时，也不应少于30d）。取代沉降缝的后浇带，一般
宜在建筑物沉降稳定后再浇注后浇带的混凝土
