变形缝的设置要求
建筑构造-变形缝的设置要求
2
一、 变形缝的设置要求

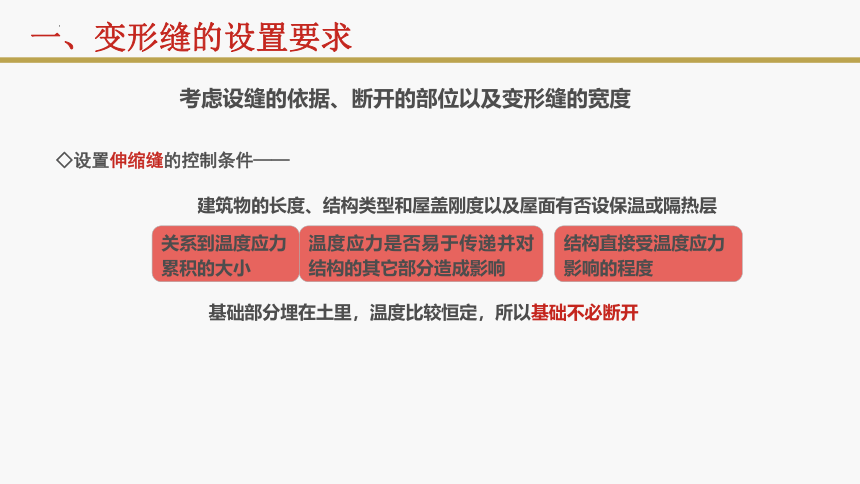

考虑设缝的依据、断开的部位以及变形缝的宽度
◇设置伸缩缝的控制条件——
建筑物的长度、结构类型和屋盖刚度以及屋面有否设保温或隔热层
关系到温度应力
累积的大小
温度应力是否易于传递并对结构的其它部分造成影响
结构直接受温度应力
影响的程度
一、变形缝的设置要求
基础部分埋在土里，温度比较恒定，所以基础不必断开
一、变形缝的设置要求
一、变形缝的设置要求

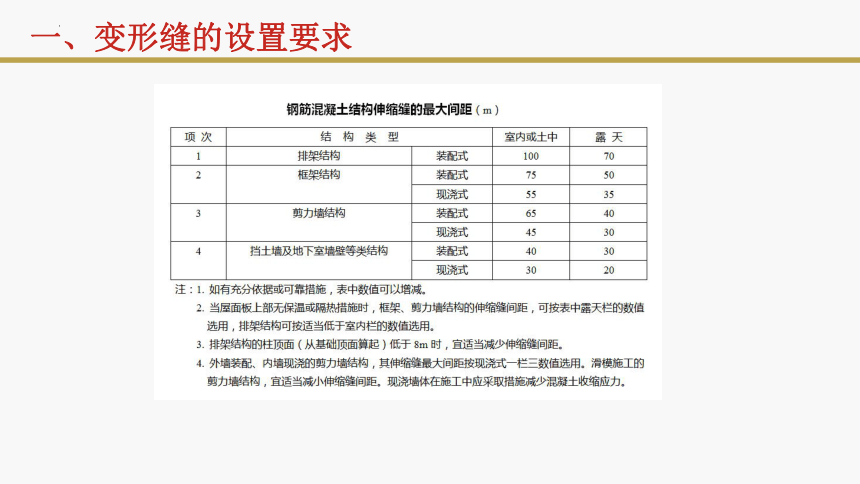

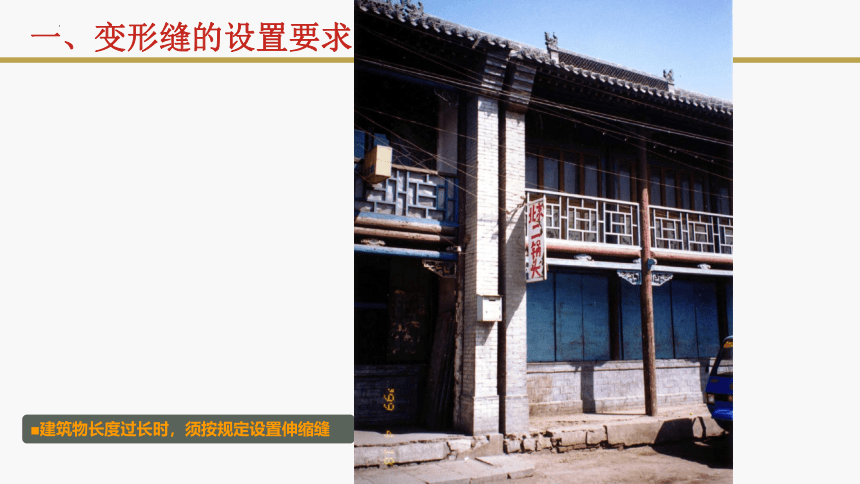

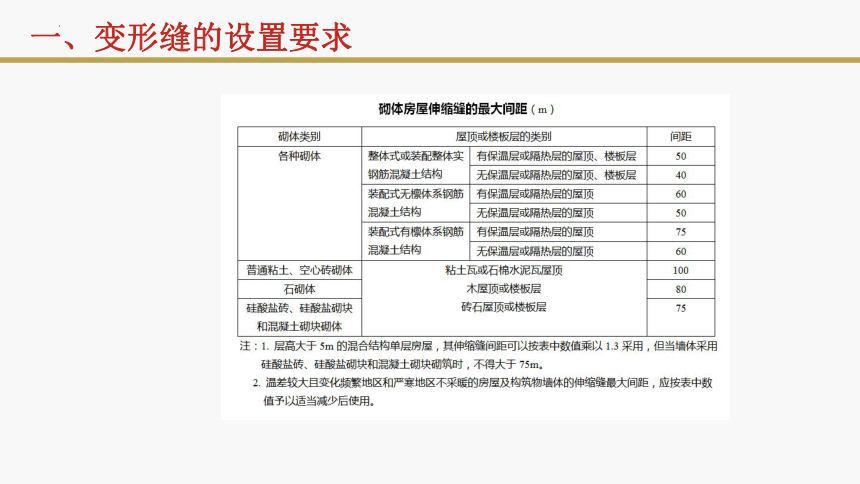

■ 建筑物长度过长时，须按规定设置伸缩缝
一、变形缝的设置要求

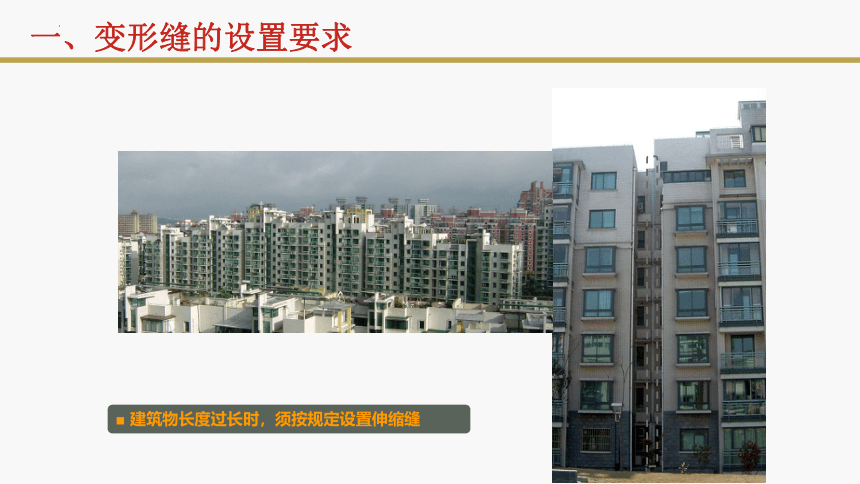

■建筑物长度过长时，须按规定设置伸缩缝
一、变形缝的设置要求

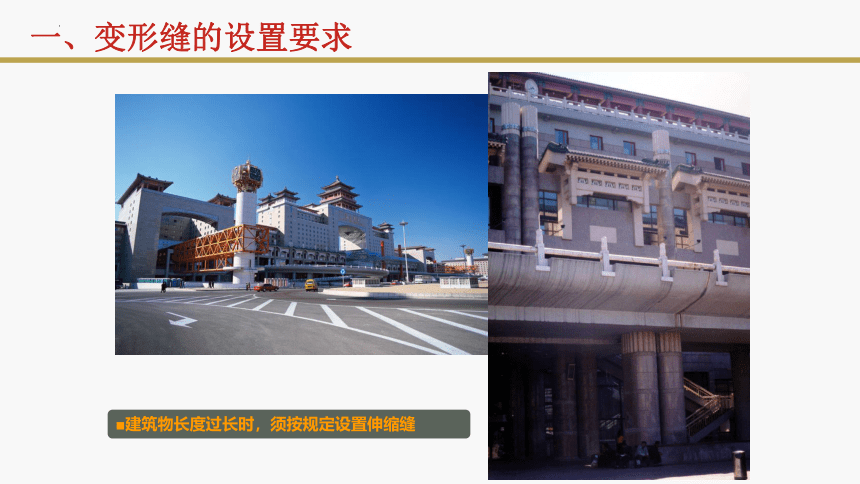

■建筑物长度过长时，须按规定设置伸缩缝
一、变形缝的设置要求

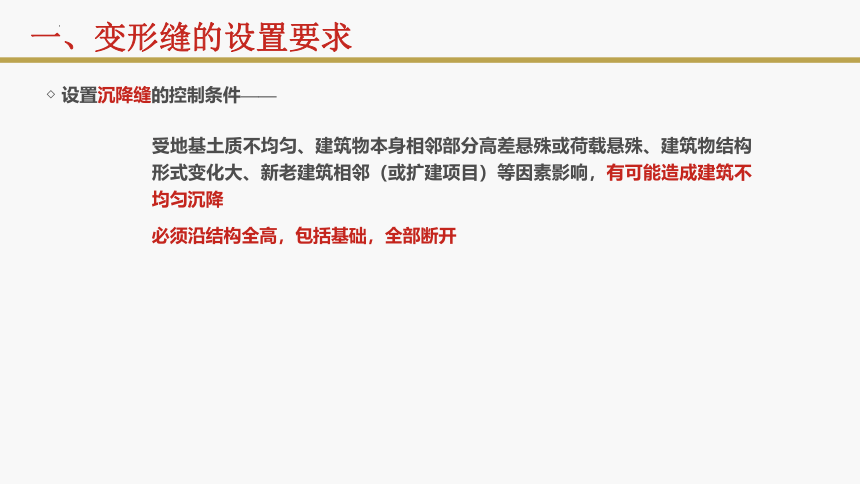

受地基土质不均匀、建筑物本身相邻部分高差悬殊或荷载悬殊、建筑物结构形式变化大、新老建筑相邻（或扩建项目）等因素影响，有可能造成建筑不均匀沉降
◇ 设置沉降缝的控制条件——
一、变形缝的设置要求
必须沿结构全高，包括基础，全部断开
■ 建筑相邻部分高差悬殊，需设置沉降缝
一、变形缝的设置要求
■ 避免因结构高差悬殊而造成建筑物不均匀沉降的解决方案比较
一、变形缝的设置要求
某建筑以2.8m厚的地下室底板来解决
高层与裙房之间沉降不均匀的问题
(b) 某建筑在高层与裙房之间设沉降缝避免不均匀沉降
◇ 相邻部分框架受力方向不一
◇相邻部分结构类型不一
■ 在建筑相邻部分结构差异大的部位设置沉降缝
一、变形缝的设置要求
■ 在新老建筑相邻处设置沉降缝
建筑物的平面不规则或在纵向为复杂体型，地震时容易产生应力集中、发生破坏的情况下以及有可能因地震作用而引起建筑物结构断裂的部位，要设抗震缝将建筑物划分为多个较规则的抗侧力单元
◇ 设置防震缝的控制条件——
一、变形缝的设置要求
基础可断开或不断开，但两侧的上部结构应完全分开
■ 建筑设计应重视平面、立面和竖向剖面的规则性对抗震性能及经济合理性的影响，
宜择优选用规则的形体；侧向刚度沿竖向宜均匀变化，避免侧向刚度和承载力突变；
不规则的建筑应按规定采取加强措施；特别不规则的建筑应进行专门研究和论证，
采取特别的加强措施；严重不规则的建筑不应采用
●当存在多项不规则或某项不规则超过规定的参考指标较多时，应属于特别不规则的建筑
一、变形缝的设置要求
■对抗震有利和不利的建筑物的简单平面与复杂平面比较
简单平面
复杂平面
一、变形缝的设置要求
■对抗震有利和不利的建筑物的简单体型与复杂体型比较
复杂体型
简单体型
一、变形缝的设置要求
一、变形缝的设置要求
■ 在建筑物平面或体型不规则部位设置抗震缝
■ 在建筑物结构变形敏感（示例中为错层）部位设置抗震缝
一、变形缝的设置要求
· 变形缝设置的比较——
◇ 在抗震设防地区，无论哪种变形缝的宽度均应按抗震缝的宽度设置
一、变形缝的设置要求
