幕墙
建筑构造-幕墙
3
一、 幕墙的基本组成
二、 幕墙的安装构造
三、 幕墙防火、防雷构造措施
四、 幕墙的透气、通风功能控制

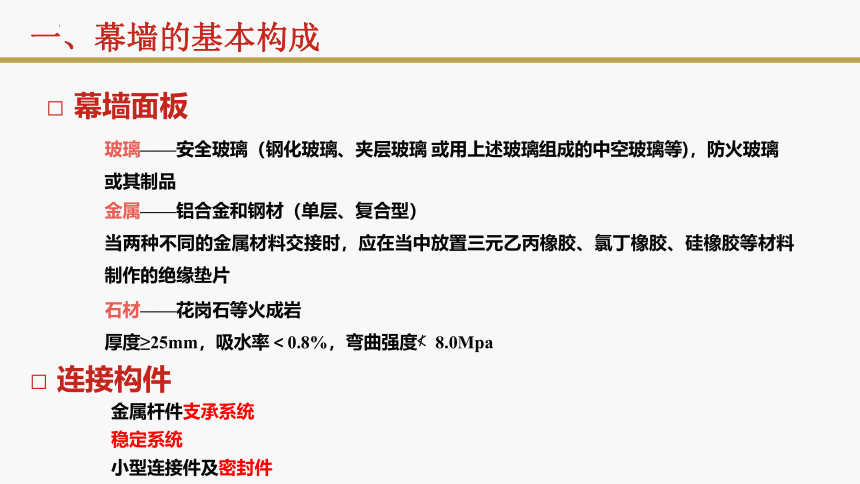

玻璃——安全玻璃（钢化玻璃、夹层玻璃 或用上述玻璃组成的中空玻璃等)，防火玻璃或其制品
金属——铝合金和钢材（单层、复合型）
当两种不同的金属材料交接时，应在当中放置三元乙丙橡胶、氯丁橡胶、硅橡胶等材料制作的绝缘垫片
石材——花岗石等火成岩
厚度≥25mm，吸水率＜0.8%，弯曲强度≮8.0Mpa
□ 幕墙面板
金属杆件支承系统
□ 连接构件
稳定系统
小型连接件及密封件
一、幕墙的基本构成

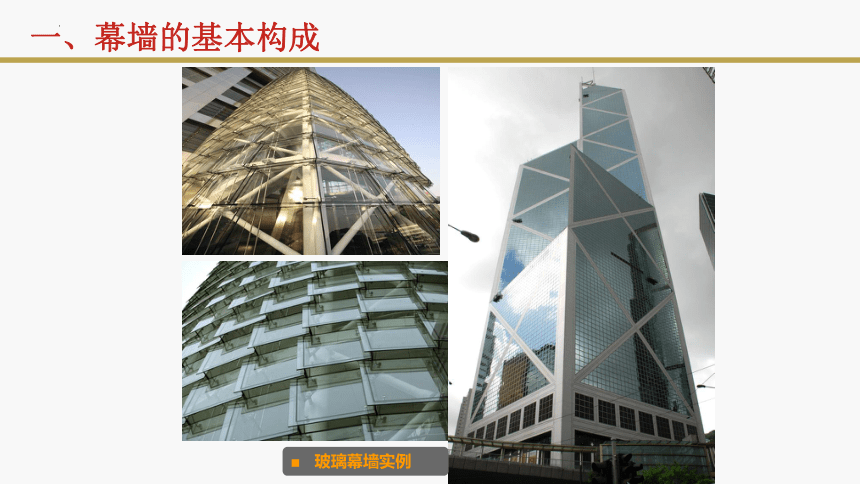

■ 玻璃幕墙实例
一、幕墙的基本构成

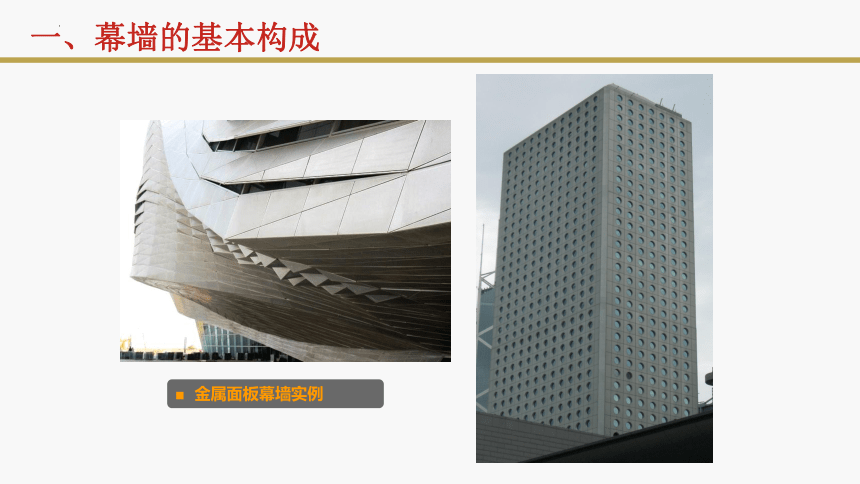

■ 金属面板幕墙实例
一、幕墙的基本构成

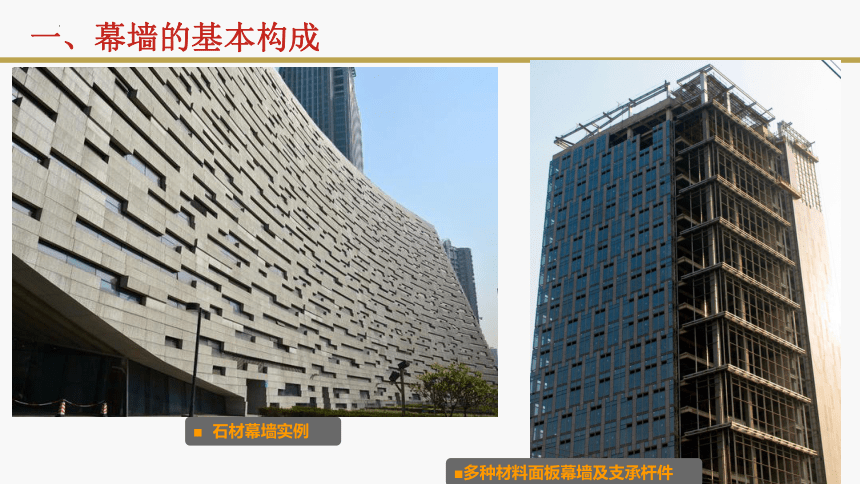

■ 石材幕墙实例
一、幕墙的基本构成
■多种材料面板幕墙及支承杆件

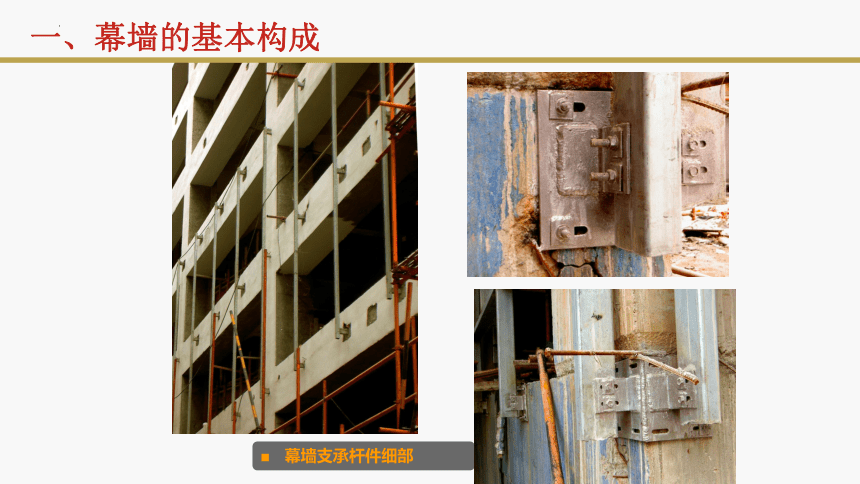

■ 幕墙支承杆件细部
一、幕墙的基本构成

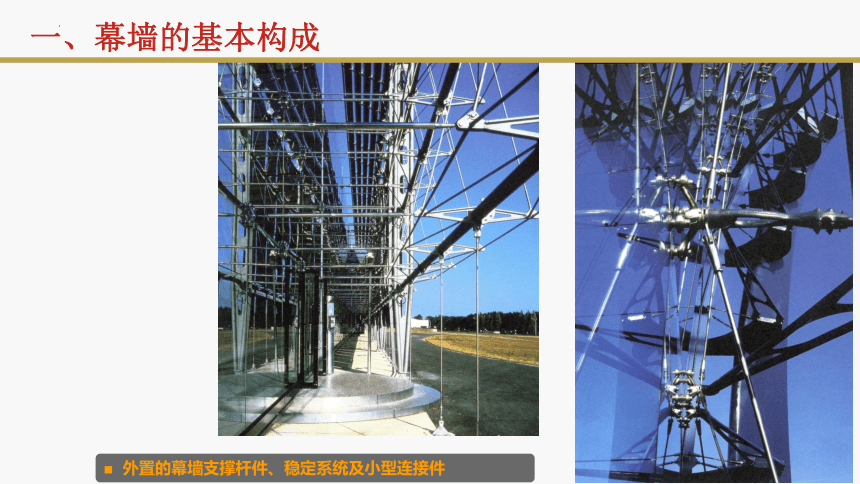

■ 外置的幕墙支撑杆件、稳定系统及小型连接件
一、幕墙的基本构成
□ 有框式幕墙
安装方式——现场组装式、组装单元式
形式——明框幕墙、半隐框幕墙、隐框幕墙
二、幕墙的安装构造

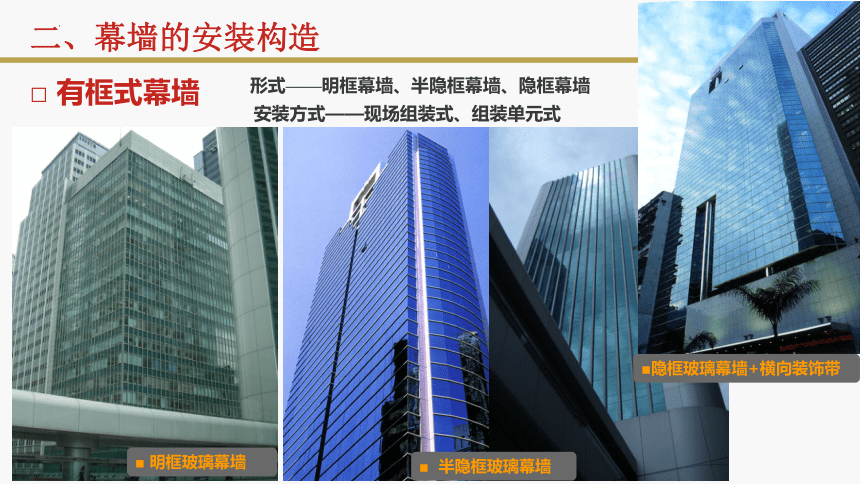

■ 明框玻璃幕墙
■ 半隐框玻璃幕墙
■隐框玻璃幕墙+横向装饰带
■ 有框幕墙主要组装方式
二、幕墙的安装构造
■ 现场组装式幕墙
二、幕墙的安装构造
■ 组装单元式幕墙
二、幕墙的安装构造
■ 整体单元式幕墙
二、幕墙的安装构造
■ 幕墙构件在交接处留有缝隙，可在前、后、左、右各个方向适应例如温差及风荷载等引起的变形；缝隙宽度需符合规范要求，并可用柔性材料填塞
二、幕墙的安装构造
□ 点式幕墙
结构特点——所有连接构件与主体结构之间均为铰接
安装方式——用安装在连接杆件或钢索上的金属“爪”来固定幕墙玻璃，玻璃间隙不小于10mm，硅酮胶粘结
二、幕墙的安装构造
■ 点式玻璃幕墙实例
■ 点式玻璃幕墙的“爪”形连接件
二、幕墙的安装构造
■ 点式玻璃幕墙 “爪”形连接件构造示意
二、幕墙的安装构造
■ 点式玻璃幕墙所有连接构件与主体结构之间均为铰接，以适应变形需要
二、幕墙的安装构造
□ 全玻式幕墙
结构特点——玻璃肋悬挂在主体结构的受力构件上，与面板间可以用结构胶粘结，也可用钢“爪”等连接
形式——幕墙面板及与主体结构连接的构件均为玻璃
二、幕墙的安装构造
■ 全玻式玻璃幕墙实例
■ 玻璃为脆性材料，全玻幕墙整体高度受到限制
■ 全玻幕墙的玻璃肋用连接构件悬挂在主体结构构件上，
下部也应有柔性衬垫或其他特殊处理，不令玻璃构件受压
二、幕墙的安装构造
□幕墙自身应形成防雷体系，并与主体建筑的防雷装置可靠连接
□幕墙在与主体建筑的楼板、内隔墙交接处的空隙，必须采用岩棉、矿棉等难燃材料填缝，并采用厚度在1.5mm以上的镀锌耐热钢板（不能用铝板）封口，接缝处与螺丝口应该另用防火密封胶封堵
玻璃幕墙防火处理
□幕墙在窗间墙、窗槛墙处所采用的填充材料及其厚度和构造做法，也应符合防火规范和相关工程技术规范的要求；如幕墙不设窗间墙和窗槛墙，则必须在每层楼板外沿设置高度不小于0.80m的不燃烧实体墙裙或防火玻璃墙裙，其耐火极限应不小于1.0h
三、幕墙防火、防雷构造措施
□为了保证幕墙的安全性和密闭性，幕墙的开窗面积较少，而且规定采用上悬窗 ，并应设有限位滑撑构件
□新型可“呼吸”的双层玻璃幕墙可较好地解决幕墙的通风及热工性能
四、幕墙的透气、通风功能控制
■ 带有进出风口的可“呼吸”的双层玻璃幕墙
■ 可“呼吸”的双层玻璃幕墙工作原理
四、幕墙的透气、通风功能控制
